Degių vamzdžių sandarinimas yra aktualus ir elektros ar silpnųjų srovių montuotojams, ir santechnikos sistemų montuotojams. Gana dažnas atvejis, kai elektroskabeliai pervedami per sieną degių medžiagų vamzdžiuose. Degių vamzdžių sandarinimas yra specifinis, kadangi degūs vamzdžiai gaisro metu lydosi ir atveria ertmę sienoje, todėl jų sandarinimui naudojamos specialios priešgaisrinės medžiagos, tokios kaip grafitas, su dideliu plėtimosi koficientu.
Techniniai sprendimai
Būtina pažymėti, kad degių vamzdžių iki 50 mm skersmens sandarinimui, dažnai pakanka standartinių priešgaisrinių sistemų: mastikų, skiedinių ar panelinės sistemos. Mūsų kompanijos tiekiamos standartinės priešgaisrinės angų sandarinimo sistemos PROTECTA® užtikrina šiuos degių vamzdžių sandarinimo parametrus:
- priešgaisrinės mastika PROTECTA®FR Acrylic: degių vamzdžių D<42 mm sandarinimas EI240;
- priešgaisrinis skiedinys PROTECTA®EX Mortar: degių vamzdžių D<40 mm sandarinimas EI120;
- Priešgaisrinė panelinė sistema PROTECTA®FR Board: degių vamzdžių D<42 mm sandarinimas EI240.
Didresnių degių vamzdžių sandarinimui turi būti naudojamos specialios grafitinės tarpinės arba movos. Mūsų įmonė gali pasiūlyti šias sistemas:
- priešgaisrinės movos PROTECTA®FR Collar;
- priešgaisrinės tarpinės PROTECTA®FR Pipe Wrap;
- priešgaisrinė grafitinė mastika PROTECTA®FR Graphite.
Montavimas

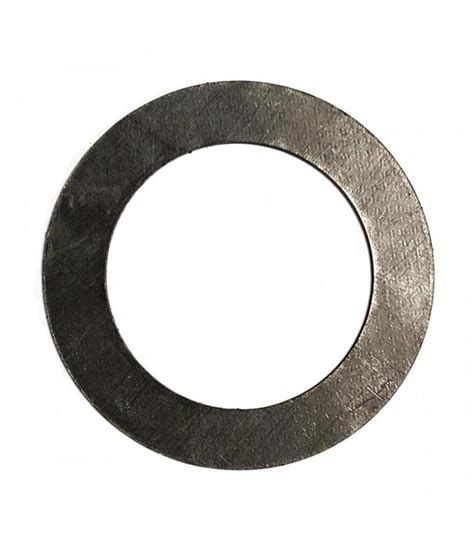

Movos yra sudarytos iš plieninio korpuso bei išsipučiančios grafitinės tarpinės, kuri gaisro atveju užpildo ertmę, atsiradusią išsilydžius degiam vamzdžiui. Sandarinant degų vamzdį ertmė tarp vamzdžio sienos/perdangos užsandarinama PROTECTA priešgaisrine angų sandarinimo sistema. Esant galimybei, pasiruošti taisyklingą apvalią angą, galima sumontuojant ekonomiškesnį variantą - grafitinę tarpinę. Šiuo atveju standaus rėmo vaidmenį atliks pati anga sienoje. Grafitinės tarpinės gali būti montuojamos priešgaisriniame skiedinyje arba panelinėje sistemoje, ertmę užpildant atitinkama priešgaisrine mastika.
Movos - tarpinių montavimas angose atliekamas abiejose sienos pusėse, sandarinant perdangas. Movos/tarpinės montuojamos abiem sienos pusėmis, o perdangos atvejais - perdangos apatiniame krašte. Esant sudėtingoms situacijoms, kai nėra vietos ar galimybių sumontuoti priešgaisrines movas, galima panaudoti skystą grafitinę mastiką PROTECTA®FR Graphite. Tada grafitinė mastika užpildo ertmę be griežto movos įrengimo.
Teisinis reglamentavimas
Degių vamzdžių priešgaisrinis sandarinimas yra reglamentuotas STR 2.01.04:2004. Gaisrinė sauga. Pagrindiniai reikalavimai, p. 67: Nustatyto atsparumo ugniai ir gaisrinio pavojingumo atitvarinių konstrukcijų vietos, pro kurias eina kabeliai, ortakiai ir vamzdynai, neturi sumažinti pačiai konstrukcijai keliamų gaisrinių reikalavimų. Sandarinimui naudojamų medžiagų bandymo bei sertifikavimo tvarka yra numatyta Aplinkos ministro 2010 m. liepos 15 d. įsakime Nr. D1-617 „Dėl Reglamentuojamų statybos produktų sąrašo“, kuriame numatoma, kad priešgaisriniam angų sandarinimui naudojamos medžiagos turi būti išbandytos pagal standarto LST EN-1366-3 „Inžinerinių tinklų įrenginių atsparumo ugniai bandymai. 3 dalis. Angų sandarinimo priemonės“ reikalavimus.
Techniniai brėžiniai ir praktiniai patarimai
- Įvertinkite vamzdžio skersmenį ir sienos konstrukcijų atsparumo reikalavimus. Degių vamzdžių sandariai užpildykite ertmę su atitinkama priešgaisrine sistema;
- Pasirinkite pagal skersmenį: D < 42 mm - dažnai užtenka panelinės ar mastikinės sistemos; D 40-50 mm - gali būti reikalingos grafitinės tarpinės arba movos;
- Montuokite movas arba tarpinęs abiejose sienos pusėse, o perdangos sluoksnyje - apatinėje dalyje, kai įmanoma;
- Atsargiai paruoškite angą, kad ji būtų apvali ir tinkama įrenginiams;
- Jei vietos nėra - naudokite grafitinę mastiką PROTECTA®FR Graphite, kuri užpildo ertmę be movos;
- Atlikite patikrinimą ar sandarinimas atitinka EN 1366-3 reikalavimus ir STR reglamentų nuostatas.
Pristatomos projekto priemonės
- PROTECTA® FR Acrylic - degių vamzdžių sandarinimas EI240, D<42 mm;
- PROTECTA® EX Mortar - degių vamzdžių sandarinimas EI120, D<40 mm;
- PROTECTA® FR Board - degių vamzdžių sandarinimas EI240, D<42 mm;
- PROTECTA® FR Collar - movos sandarinimas;
- PROTECTA® FR Pipe Wrap - tarpinių sandarinimas;
- PROTECTA® Graphite - grafitinė mastika sandarinimui.
Šiuolaikiniai sprendimai leidžia parinkti ekonomiškai efektyvius ir saugius variantus. Grafitinės tarpinės gali būti montuojamos skirtingais būdais: priešgaisriniame skiedinyje, pane-line sistemose ar net tiesiai į ertmę, kai anga sienoje yra ekonomiška. Pasirinkimas priklauso nuo vamzdžio skersmens, sienos storio, gaisro rizikos ir galimų mechaninių pažeidimų.
