Tinkamas vamzdžių sujungimas yra itin svarbus kuriant funkcionalią ir efektyvią vamzdynų sistemą. Pagal paskirtį ir vamzdžių medžiagas dažnai naudojami įvairūs tiesimo vamzdynų sujungimo būdai: srieginė jungtis, flanšinė jungtis, suvirinimas, griovelių jungtis (spaustuvų jungtis), įvorė, suspaudimo jungtis, karšto lydalo jungtis, kištukinė jungtis ir kt.
Tradiciniai ir plačiai naudojami sujungimo metodai

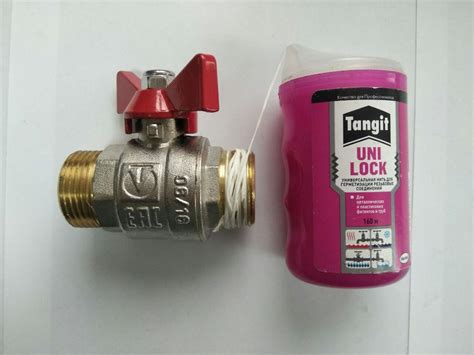

Daugelis vamzdynų sistemų vis dar naudoja sriegines vamzdžių jungtis. Toks metodas ypač populiarus atviriems vamzdžiams. Cinkuoto plieno vamzdžius, kurių skersmuo mažesnis arba lygus 100 mm, taip pat rekomenduojama sujungti sriegiais. Plieniniai-plastikiniai kompozitiniai vamzdžiai dažniausiai jungiami būtent taip. Svarbu atkreipti dėmesį, kad cinkuoto plieno vamzdžių paviršius ir sriegimo metu pažeistos atviros srieginės dalys turi būti apdorotos antikorozine medžiaga. Jei cinkuotas vamzdis jungiamas suvirinant arba flanšu, suvirinimo vietoje būtina atlikti antrinį cinkavimą arba antikorozinį apdorojimą.
Flanšinės jungtys dažniausiai naudojamos didesnio skersmens vamzdžiams sujungti. Jos ypač praverčia jungiamuose vožtuvuose, atbuliniuose vožtuvuose, vandens skaitikliuose, vandens siurbliuose, taip pat vamzdžių dalyse, kurias reikia dažnai išardyti ir kapitališkai remontuoti.
Suvirinimas yra tinkamas necinkuoto plieno vamzdžiams. Šis metodas dažniausiai naudojamas potinkiniams ir didesnio skersmens vamzdžiams, ypač aukštybiniuose pastatuose. Variniai vamzdžiai gali būti sujungti specialiomis jungtimis arba suvirinant. Kai vamzdžio skersmuo yra mažesnis nei 22 mm, reikia suvirinti lizdą arba movą. Lizdas turi būti įrengtas nukreiptas į terpės srauto kryptį. Lizdinis suvirinimas gali būti naudojamas ir nerūdijančio plieno vamzdžiams.
Griovelio tipo jungtis yra puikus pasirinkimas gaisro gesinimo vandeniui, oro kondicionavimo šalto ir karšto vandens sistemoms, vandens tiekimui, lietaus vandeniui ir kitoms sistemoms, kurių skersmuo didesnis arba lygus 100 mm cinkuoto plieno vamzdžiui. Ši jungtis pasižymi paprastu veikimu, saugia konstrukcija ir geru sistemos stabilumu, o tai užtikrina lengvą priežiūrą, sutaupo darbą ir laiką.
Aliuminio-plastikiniai kompozitiniai vamzdžiai paprastai suspaudžiami srieginiais antgaliais. Šiam metodui naudojama jungiamoji veržlė, kuri uždedama ant vamzdžio galo, tada į vidų įkišama vidinė jungiamosios detalės šerdis ir veržliarakčiu priveržiamas junginys. Panašiai galima sujungti ir varinius vamzdžius.
Nerūdijančio plieno suspaudimo vamzdžių sujungimo technologija yra moderni alternatyva tradiciniams sriegimo, suvirinimo ir klijavimo metodams. Vamzdžiai sujungiami prispaudžiant antgalį specialiomis priemonėmis, užtikrinant sandarumą ir tvirtumą. Šio metodo privalumai - patogus montavimas, patikimas ryšys ir ekonomiškumas statybos metu.
PPR vamzdžių prijungimo būdas gali būti karšto lydalo jungtis, atliekama naudojant karšto lydalo aparatą. Lizdų jungtis dažnai naudojama vandentiekio ir drenažo ketaus vamzdžių bei jungiamųjų detalių prijungimui. Ji gali būti lanksti arba standi. Lanksti jungtis sandarinama guminiu žiedu, o standi - asbestcemenčiu arba plečiama pakuote.
Didelio tankio polietileno (HDPE) vamzdžių sujungimas
HDPE vamzdžiai plačiai naudojami dėl didelio stiprumo, cheminio atsparumo ir ilgaamžiškumo. HDPE vamzdžių sujungimas su kitomis medžiagomis yra labai svarbus kuriant funkcionalią ir efektyvią vamzdynų sistemą. Yra keli pagrindiniai būdai:
- Karšto lydalo suvirinimas - įprastas sujungimo būdas HDPE vamzdžiams. Vamzdžių galų ir lizdinės jungties kaitinimas iki išsilydymo, o vėliau jų suspaudimas.
- Elektrofuzinis suvirinimas - elektros srovė specialios detalės vidiniam kaitinimui, todėl ji išsilydo ir susilieja su HDPE vamzgiu.
- Elastomeriniai sandarinimo žiedai - naudojami mažesnio skersmens arba lankstumo reikalaujantiems pritaikymams.
- Flanšinės jungtys - naudojamos jungiant HDPE vamzdžius prie metalo ar kitų medžiagų, kurių negalima termiškai sulydyti.
Apibendrinant, HDPE vamzdžius su kitomis medžiagomis galima sujungti įvairiais būdais, įskaitant terminį suliejimą, mechanines jungtis ir flanšines jungtis. Metodo pasirinkimas priklauso nuo konkrečios paskirties, vamzdžio skersmens ir jungiamos medžiagos.
Vamzdžių renovacijos metodai
Yra technologijos, kurios leidžia atnaujinti smarkiai suirusius arba modernizuoti nepažeistus vamzdynus. Viena tokių metodų leidžia įstatyti naujus, tokio paties skersmens vamzdžius, sumažinant jų dydį 7-14% prieš įrengiant vietoje senųjų. Prieš darbų pradžią vamzdynas praplaunamas ir atliekama videodiagnostika. Darbai vykdomi iš abiejų renovuojamo vamzdyno atkarpų galų. Gervė traukia naują vamzdį į renovuojamo vamzdyno vidų per skersmens mažinimo įrenginį. Tai leidžia laisvai įtraukti naują, to paties skersmens kaip ir senas, vamzdį į vidų. Įtraukus vamzdį iki atkarpų galo, jis atjungiamas nuo gervės lyno bei skersmens mažinimo įrenginio.
Kanalizacijos vamzdžių sujungimo ypatumai
Kanalizacijos sistemos įrengimui dažnai naudojami ketaus, PVC, HDPE ar polipropileno vamzdžiai. Svarbiausias aspektas - užtikrinti jungčių ir sistemos sandarumą. Ketaus vamzdžių sujungimas tradiciškai atliekamas naudojant cementinį skiedinį arba besiplečiančiu cemento skiediniu. Lizdo metodas - vienas vamzdžio galas įkišamas į išplėstą kito galą. Sandarumui užtikrinti naudojami specialūs sandarikliai, pavyzdžiui, dervos sruogos ir cementas.
Plastikinių vamzdžių (PVC, HDPE, polipropileno) lizduose sumontuoti gumuoti sandarinimo žiedai, kurie palengvina montavimą ir užtikrina reikiamą sandarumą. Įkišus vamzdį, pakanka vieną elementą pasukti aplink kitą, kad patikrintumėte montavimo teisingumą. Taip pat naudojamas klijų montavimas; šiuo metodu vamzdžių galai paruošiami, sulyginami ir padengiami specialiais klijais. Po to vamzdžių galai sandariai suspaudžiami, kol klijai sukietėja. Svarbu žinoti, kad esant tokiam ryšiui šoninės apkrovos yra nepriimtinos, nes jos gali sulaužyti lipnų sluoksnį.
Kontaktinis suvirinimas (atsparumo suvirinimas) gali būti naudojamas ketaus, plieno ir plastikiniams vamzdžiams. Šiuo metodu naudojama rankinio arba mechaninio suvirinimo mašina su specialiais įtaisais elementams pašildyti iki reikiamos temperatūros. Tai leidžia sujungti įvairių medžiagų dalis.
Perėjimai ir junginiai skirtingoms medžiagoms
Perėjimas (redukcija) iš 110 mm plastikinio vamzdžio į ketaus vamzdį - tai speciali jungtis, skirta sandariai ir patikimai sujungti šiuolaikinę vidaus kanalizacijos sistemą su esamais ketaus vamzdynais. Prieš montuojant, ketaus vamzdžio vidinė pusė kruopščiai nuvaloma. Dėl šio išsiplėtimo vamzdžius galima teisingai ir greitai sumontuoti. Jis naudojamas vamzdžiams, pagamintiems iš įvairių medžiagų, įskaitant PVC, HDPE, polipropileno, ketaus, asbestcemenčio ir betono.
Lizdas yra montavimo pratęsimas, skirtas sukurti patikimą ryšį. Šis principas grindžiamas tuo, kad mažesnio skerspjūvio vamzdžio galas įkišamas į didesnio skersmens vamzdį. Užsandarinkite jungtį naudodami sandariklį, įdėtą į lizdą, arba klijuojamą vandeniui atsparią kompoziciją. Šio tipo jungtis naudojama montuojant tiek vidinius, tiek išorinius kanalizacijos tinklus, slėginius išorinius vandens vamzdžius ir kanalizacijos tinklus.
Žinoma, žiedo jungtys turi savo variantus: su sandarinimo žiedu, be žiedo, suvirinimas, klijavimas. Be sandarinimo žiedo dažniausiai jungiami ketaus vamzdžiai. Įdėtas vamzdis sutrumpinamas, galinis paviršius apdorojamas, į lizdą įkišite sujungto vamzdžio uodegą. Gautas tarpas užpildomas alyvuotų kanapių ar linų dervos gijų virve. Pirmiausia sandariklis klojamas į žiedą ir smulkinamas lizde. Svarbu užtikrinti, kad medžiagos galai nepatektų į vamzdyną. Tęskite sandarinimo tarp sluoksnių klojimą iki lizdas užpildytas iki 2/3. Paskutiniam sluoksniui naudojamas neapdorotas sandariklis, nes aliejus ar derva pablogins sukibimą, kai lizdo likučius užpildysite cementu.
Nesvarbu, ar pasirenkate varpo, lizdo ar kitą jungtį, būtina kruopščiai paruošti paviršius: nuvalyti nuo nešvarumų, nuriebalinti ir pan. Prieš jungdami, patikrinkite, ar vamzdžiai suderinami - mažesnio skersmens vamzdis turi laisvai patekti į lizdą, bet ne per daug. Tepskite klijus plonu sluoksniu, o tada sujungkite dalis tiesiai į lizdą, šiek tiek pasukite ir palikite dviem cheminėms reakcijoms suklijuoti. PVC klijams dažnai naudojami agresyvūs klijai, o procesas panašus į suvirinimą, tačiau veikia chemine reakcija, o ne aukšta temperatūra. Procesas trunka 20-30 sekundžių, o užbaigęs sujungimą palikite džiūti bent vieną dieną prieš bandant nuotėkį.
Remonto ir laikymo sprendimai
Norint suremontuoti esamus vamzdynus, jungiamosios detalės yra naudojamos kaip remonto jungtys arba gaminiai su pailgu lizdu. Vamzdžio sekcija iškerpima, ant galo uždedama rankovė su ilgu lizdu, o formuojama dalis sujungia su vamzdynu. Stabdoma rankovė perkelta, kad apsuptų jungtį, o jei nutekėjimas vis dar jaučiamas, jungtis užpildoma silikoniniu sandarikliu. Remonto mova skirtą įprastinei movai galima naudoti įvairiems vamzdžiams, o joje nėra apkaklės, todėl galima perkelti lizdą per movą remonto metu.
Vamzdžių prijungimo principai ir įrankiai
Norint naudoti varpinės jungtis, būtina turėti tinkamą įrankių rinkinį: suvirinimo įrangą, žirkles, pjoviklius, kalibravimo įrankius ir t. t. Jungiamosios detales montuojamos valdymo taškuose, ant posūkių ir šakų. Armatūros rinkinys parenkamas atsižvelgiant į konkretaus vamzdyno specifiką. Pagal jų tvirtinimo prie vamzdžio būdą, jungiamosios detalės yra užveržiamos, sriegiuojamos, presuojamos, laikomos suvirinimui ir litavimui. Išleisto plastikinių vamzdžių jungiamosios detalės naudojamos formuojant gniuždomąsias ir preso jungtis, o polipropileno vamzdžių sujungimui - tiek klijuojančios, tiek suvirinimo detalės.
Metalo-plastiko vamzdyno surinkimo procesas dažnai įtraukdavo suspaudžiamąsias jungtis, kurios leidžia surinkti įvairių medžiagų vamzdynus be papildomų jungiamųjų detalių. Vaizdo galerijos ir nuotraukos iliustruoja suspaudimo jungčių įvairovę ir jų montavimo seką. Kampai, lizdai ir kiti jungtys turi būti tos pačios įmonės kaip ir vamzdžiai, o montavimui reikalingi atitinkami įrankiai ir šlifavimo darbai prieš montavimą.
Specialūs patarimai montavimui
- Prieš pradėdami montavimą, pažymėkite jungiamų detalių vietas ir paruoškite paviršius (šlifavimas, nuriebalinimas).
- Naudokite tik patikrintas, rekomenduojamas jungtis ir detales konkrečiai medžiagai.
- Dėmokite prisukti jungtis ne per stipriai - siekiama sandarumo be deformacijų.
- Dikite tikslų įrankių komplektą ir laikykitės gamintojo nurodymų dėl temperatūrų ir įtempimų.
Visi įrašyti įrengimai, įrankiai ir medžiagos yra skirti užtikrinti patikimą ir ilgalaikę vamzdynų sistemų veikimą. Santechnikų pastangų rezultatas turėtų būti trumpas, kad nekiltų problemų savininkams ir jų kaimynams. Ar sutinkate?
Visus žinomus vamzdžių sujungimo būdus galima priskirti dviem klasėms - nuimamiems ir vienetiniams. Savo ruožtu nuimamos jungtys yra flanšas ir movos. Vienkartiniai metodai apima lizdą, įpjovą, suvirinimą užpakaliu, klijavimą. Jungtys, kurias prireikus galima išardyti ir vėliau grąžinti į savo vietą, labai supaprastina vamzdynų priežiūrą ir remontą. Šie junginiai daugiausia naudojami formuojant vidinius ryšius. Metodų pranašumas - jų vykdymo paprastumas. Čia nenaudojamas nei cheminis, nei šiluminis poveikis. Šiuo metodu sujungto vamzdyno gedimą lengva nustatyti ir pašalinti.
Papildomi pavyzdžiai ir praktiniai naudojimo patarimai
Jungtys, skirtos išoriniams tinklams, turi būti suprojektuotos taip, kad apsaugotų sistemą nuo deformacijų ir pažeidimų. Išmontuojant kištukinę jungtį galima apsieiti be pjovimo, o išsiplėtus įrenginiams - greitai surinkti ir išmontuoti taisymo ar pakeitimo atveju. Vamzdžių ir jungiamųjų detalių derinimas bei jų parinkimas priklauso nuo konkrečios instaliacijos ir vertinimo pietų jėgų bei temperatūrų.
