Karščiui atsparūs plastikai yra sukurti taip, kad išlaikytų stiprumą, formą ir eksploatacines savybes aukštoje temperatūroje, kur standartiniai plastikai gali suminkštėti, deformuotis arba sugesti. Šiame vadove paaiškinsime pagrindinius karščiui atsparių plastikų tipus, jų pagrindines savybes, dažniausiai naudojamus pritaikymus ir kaip pasirinkti tinkamą medžiagą savo projektui. Karščiui atsparūs plastikai yra inžinerinės plastikinės medžiagos, kurios gali išlaikyti naudingą stiprumą, formą ir eksploatacines savybes esant aukštai temperatūrai. Realiame pritaikyme atsparumas karščiui yra ne tik tai, ar plastikas gali atlaikyti trumpalaikį aukštos temperatūros poveikį. Inžinieriai paprastai atsižvelgia į nuolatinio naudojimo temperatūrą, šilumos deformacijos temperatūrą, lydymosi temperatūrą, stiklėjimo temperatūrą ir stiprumo išlaikymą esant apkrovai.
Dažniausiai naudojami karščiui atsparūs plastikai: PEEK, PEI, PTFE, PPS, PAI, PPSU ir kai kurios aukštos temperatūros nailono medžiagos. Tinkamo karščiui atsparaus plastiko pasirinkimas tiksliųjų detalių gamyboje gali padėti sumažinti deformaciją, pagerinti matmenų stabilumą ir pailginti tarnavimo laiką. Plastiko atsparumas karščiui priklauso nuo daugiau nei vienos temperatūros vertės: medžiaga gali atlaikyti trumpalaikį šilumos poveikį, tačiau vis tiek deformuotis ilgalaikės apkrovos metu. Nuolatinio naudojimo temperatūra parodo, kiek laiko plastikas gali būti veikiamas karščio neprarandant rimto našumo.
Pavyzdžiui, kai kurie karščiui atsparūs plastikai gali būti veikiami maždaug 150-260 °C temperatūroje, priklausomai nuo medžiagos rūšies. Plastikams, kurių nuolatinio naudojimo temperatūra yra aukštesnė, laikui bėgant gali geriau išlaikyti stiprumą, formą ir izoliacines savybes. Šilumos deformacijos temperatūra (HDT) parodo, kaip plastikas elgiasi veikiant karščiui ir apkrovai. Tiksliai apdirbtoms CNC detalėms HDT yra labai svarbus, nes net ir maža deformacija gali paveikti surinkimą, sandarinimą ar judėjimą. Stiklėjimo temperatūra, Tg, rodo plastiko minkštėjimą amorfinėse medžiagose. Lydymosi temperatūra yra svarbesnė pusiau kristaliniams plastikams, nes ji rodo, kada medžiaga pradeda lydytis.
Pavyzdžiui, amorfiniai plastikai, tokie kaip PEI ir PSU, dažnai vertinami pagal Tg, o pusiau kristaliniai plastikai, tokie kaip PEEK ir PPS, taip pat vertinami pagal lydymosi temperatūrą. Plastikas yra tikrai atsparus karščiui tik tuo atveju, jei jis išlaiko mechanines savybes aukštoje temperatūroje. Tai ypač svarbu krumpliaračiams, įvorėms, kronšteinams, izoliatoriams, sandarikliams ir konstrukciniams plastikiniams komponentams. Jei medžiaga praranda standumą dėl karščio, detalė gali deformuotis net ir neišsilydžiusi.
Daugelio aukštos temperatūros aplinkų taip pat yra cheminių medžiagų, trinties, alyvų, degalų, valymo priemonių ar garų. PTFE gerai veikia cheminėse ir mažos trinties srityse, PEEK pasižymi dideliu atsparumu karščiui ir dilimui, o PPS - geru cheminiu stabilumu. Kitas karščiui atsparus plastikas siūlo skirtingą atsparumą temperatūrai, stiprumą, cheminį stabilumą, atsparumą dilimui ir kainą.
Dažniausiai naudojami karščiui atsparūs plastikai
PEEK yra vienas patikimiausių ir karščiui atsparių plastikų. Jis pasižymi puikiu atsparumu karščiui, stiprumu, atsparumu cheminėms medžiagoms, dilimui ir matmenų stabilumu; dažnai naudojamas aviacijos, medicinos ir pramoninių tiksliųjų dalių gamyboje iki apie 250 °C. PEI, dažnai vadinamas „Ultem“, pasižymi geru standumu, atsparumu liepsnai, matmenų stabilumu ir elektros izoliacija; jis dažniausiai naudojamas jungtims, medicinos dalims, aviacijos ir kosmoso įrangos interjerui, armatūrai, korpusams ir CNC apdirbtoms dalims.
PTFE yra žinomas dėl puikaus cheminio atsparumo, labai mažos trinties ir plataus darbinės temperatūros diapazono. Jis naudojamas sandarikliams, tarpinėms, įdėklams, slankiojančioms dalims ir skysčiu besiliečiantiems komponentams. PPS pasižymi geru atsparumu karščiui, cheminiam stabilumui, atsparumui liepsnai, matmenų stabilumui ir mažam drėgmės sugėrimui; dažnai naudojamas automobilių detalėse, elektros komponentuose, siurblių dalyse, vožtuvų komponentuose, jungtyse ir pramoninėje įrangoje. PAI yra labai stiprus ir karščiui atsparus plastikas, skirtas reiklioms mechaninėms dalims, su puikiu stiprumu, standumu, atsparumu dilimui ir stabilumu esant karščiui bei ilgalaikei apkrovai. PPSU pasižymi geru atsparumu karščiui, smūgiams, hidrolizei ir pakartotinei sterilizacijai, plačiai naudojamas medicinos dalims, sterilizuojamiems korpusams, skysčių tvarkymo dalims ir maisto sąlyčiams.

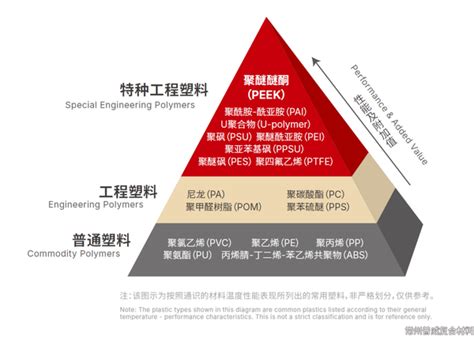

Aukštos temperatūros nailonas dažnai yra modifikuota nailono rūšis su stiklo pluoštu ar kitais užpildais, suteikiantys gerą stiprumą, tvirtumą ir atsparumą dilimui. Medžiagų palyginimo lentelė padeda inžinieriams greitai suprasti, kurios karščiui atsparūs plastikai gali tikti konkrečioms darbo sąlygoms. Remiantis palyginimu, PEEK ir PAI geriau tinka didelėms apkrovoms ir didelio našumo dalims, o PTFE - cheminiam atsparumui ir mažai trintiai. PEI ir PPS pasižymi geru atsparumo karščiui, stiprumo ir kainos balansui; PPSU yra praktiškas garams, karštam vandeniui ir medicininėms dalims.
Karščiui atsparūs plastikai ir jų pramoniniai taikymo pavyzdžiai
Karščiui atsparūs plastikai yra naudingi, nes jie gali pakeisti standartinius plastikus ar net metalus detalėse, kurios veikiamos karščio, cheminių medžiagų, trinties ar pakartotinio veikimo. Jie yra lengvesni už daugelį metalų, todėl mažina bendrą dalių svorį. Daugelis iš jų išlaiko formą ir dydį esant aukštai temperatūrai, taip sumažindami deformaciją ir tinkamumo problemas tiksliose detalėse. Pavyzdžiui, PEEK ir PPSU dažnai naudojami medicinos, aviacijos ir cheminės pramonės detalių gamyboje; PTFE - sandarikliuose ir įdėkluose, o PTFE ar PPSU deriniai dažnai naudojami įtemptose darbo sąlygose.
Inžinerinės medžiagos leidžia CNC apdirbimui ir liejimui įpurškimu pasiekti tikslų ir patikimą produkto konstrukciją. CNC apdirbimui būtini aštrūs įrankiai, stabilus prispaudimas, tinkamas pastūmos greitis ir šilumos kontrolė. Liejimas liejant yra tinkamas vidutinio ir didelio masto karščiui atsparių plastikinių detalių gamybai, tačiau reikalauja aukštesnės lydymosi temperatūros ir kruopštaus džiovinimo kontrolės. Kai kuriuos karščiui atsparius plastikų galima apdirbti 3D spausdinimu, ypač PEEK, PEI, PPSU ir aukštai temperatūrai atsparus nailonas, pirmiausia naudojant profesionalią įrangą su šildoma kamera ir aukštais eksploatacijos parametrais.
Šios medžiagos taip pat gali būti modifikuotos mineraliniais arba keraminiais užpildais, antipirenais arba stabilizatoriais, siekiant padidinti karščiui atsparų ir matmenų kontrolę. Tinkamai suprojektuotos detalės gali gerinti veikimą karštose ir chemiškai aktyviose aplinkose, o tai svarbu įvairiose srityse: automobilių, pramonės įrangos, medicinos, aviacijos ir kosmoso sektoriuose.
Veiksniai, lemiantys pasirinkimą, ir praktiniai patarimai
- Pradėkite nuo realios detalės darbo temperatūros ir apkrovos, įvertinkite nuolatinę temperatūrą bei trumpalaikį poveikį.
- Įvertinkite cheminę aplinką: alyvos, degalai, tirpikliai, valymo priemonės ir garai gali keisti pasirinkimą.
- Nurodykite gamybos būdą: CNC apdirbimas, liejimas įpurškimu, ekstruzija ar kompresinis liejimas. Kiekvienas būdas turi savo parametrų kontrolės reikalavimus.
- Aukštos temperatūros medžiagoms dažnai reikia papildomos matmenų kontroles ir kruopštaus dizaino, kad sumažintų plokščių plėtimą, įtrūkimus ir šilumo deformacijas.
- Stiprumą ir šiluminę varžą galima pagerinti su stiklo arba anglies pluošto armatūra, tačiau tai gali paveikti apdirbamumą ir kainą.
- Siekiant geriausio rezultato, rinktis reikia atsižvelgiant į realų projektą, įskaitant matmenų stabilumą, atsparumą šliaužimui, cheminį atsparumą ir galimą kainą.
Specialūs paminėjimai apie karščiui atsparaus vamzdžio taikymą
Karščiui atsparus vamzdis, pagamintas iš PTFE ar kitų karščiui atsparių medžiagų, dažnai naudojamas kaip izoliacijos dangalas, mechaninis antikorozinis vamzdis, šilumokaitis, sutepti guoliai, sandarikliai ir kitos dalys. Lanksčios ir atsparios medžiagos gali užtikrinti ilgesnį tarnavimo laiką esant aukštai temperatūrai ir cheminėms sąlygoms. Vamzdžiai, kuriais teka skysčiai ar dujos, turi užtikrinti tiek mechaninį vientisumą, tiek atsparumą korozijai ir oksidacijai. Tokie vamzdžiai dažnai naudojami kūrenimo ir proceso įrangoose, kur reikalingas tvirtas, patikimas darbas.
„Boedeker TECH Talk“ 2 epizodas | Šilumos deformacijos temperatūros (HDT) supratimas ASTM D648
Karščiui atsparių vamzdžių chemija ir jų atsparumo mechanizmui detalėse
Atsparumą karščiui lemia įvairūs veiksniai, įskaitant šiluminę varžą, oksidaciją, šliaužimą, laidumą šilumos sklaidai ir chemiją. Pavyzdžiai: PEEK pasižymi dideliu atsparumu karščiui ir dilimui; PEI - puikus matmenų stabilumas ir elektros izoliacija; PTFE pasižymi puikiu atsparumu chemijoms ir labai mažais trinties koeficientais. PPSU tinka medicinos dalims ir sterilizacijai dėl atsparumo karščiui, šliaužimui ir cheminei stabilumui. Aukštos temperatūros nailonai, su stiklo pluoštu ar kitais užpildais, siūlo papildomą stiprumą ir stabilumą, bet didina sąnaudas ir sudėtingumą gamyboje.
Atsparumo karščiui didinimas dažnai pasiekiamas pridėjus armatūrą arba keičiant detalės konstrukciją, užkertant kelią plokštuminiams plėšimams, abrazyvumui ir įtempiams. Taip pat svarbu laikytis tinkamų apdorojimo sąlygų: CNC apdirbimo metu valdyti šilumą, įrankių dilimą ir drožlių šalinimą; liejimo metu - formos temperatūrą, lydalo temperatūrą ir aušinimo greitį. Nors karščiui atsparūs plastikai gali būti lengviau apdirbami nei metalai, jie vis tiek reikalauja kruopštaus dizaino ir gamybos kontrolės.
Karščiui atsparūs plastikai plačiai naudojami automobilių, pramonės įrangos, medicinos, aviacijos ir kosmoso sektoriuose: laikikliai, jungiamosios dalys, izoliuojančios dalys, jutiklių korpusuose, dėl jų svorio mažinimo ir eksploatacinių savybių gerinimo. Atsparumas karščiui neatsako į visas chemines aplinkos sąlygas; kai kurios medžiagos veikia gerai karštame ore bet gali būti pažeidžiamos tirpikliams, rūgštims ar valymo priemonėms. Todėl teisingas pasirinkimas priklauso nuo galutinės taikymo srities.
