Vakuuminės plokščių stogo vandens surinkimo sistemos: konstrukcija, montavimas ir taikymo ypatumai

Plokščių stogų drenažas ir lietaus vandens surinkimas tampa vis aktualesnis architektūros ir inžinerijos kontekste. Šiame straipsnyje išsamiai apžvelgiami vakuuminės lietaus surinkimo sistemos principai, jos privalumai, įrengimo etapai bei praktiniai patarimai Lietuvos klimato sąlygomis. Nagrinėjama, kaip teisingai suprojektuoti ir integruoti sistemą į stogo dangą, kokie komponentai sudaro kompleksinę įrangą ir kokių klaidų vengti, kad surinktas vanduo tarnautų daugelį metų.

Konstrukcijos detalės ir montavimo technologija

a) Atitraukimo nuo pastato būtinybė. Svarbu, kad lietaus nuvedimo vamzdžiai būtų sureguliuoti taip, kad vanduo būtų nuvedamas atitraukus nuo pastato. Tai apsaugo pastato pamatus nuo nereikalingo drėgmės ir padidina pastato ilgaamžiškumą.

b) Optimalus vamzdžių skaičius ir padėtis. Priklausomai nuo stogo dydžio ir formos, gali prireikti įvairių lietaus nuvedimo vamzdžių skaičiaus ir jų padėties. Projektavimo metu atliekami skaičiavimai, kad būtų pasirinktas optimalus vamzdžių skaičius ir padėtis, užtikrinant efektyvų vandens nutekėjimą.

c) Sistemos integravimas į stogo dangą. Lietaus nuvedimo sistemos montavimo metu svarbu atkreipti dėmesį į jos integravimą į stogo dangą. „Wavin QuickStream“ lengvai valdo didelius kritulių kiekius. Tai idealus pasirinkimas sudėtingiems gyvenamųjų pastatų konstrukcijų stogams. „Wavin“ projektavimas ir skaičiavimas parodo, kaip mažesnio dydžio vamzdžiai atlaisvina pastato erdvę ir sumažina montavimo kaštus.

Sifoninės sistemos palyginimas su įprasta savitake lietaus vandens nuvedimo sistema. Mažesni vamzdžių skersmenys, mažiau stogo įlajų ir vertikalių vamzdžių, bei trumpesnis bendras vamzdžio ilgis sumažina montavimo kaštus. Kadangi horizontaliems vamzdžiams nereikia nuolydžio, galite maksimaliai išnaudoti pastato aukštį.

Saugūmas. „Wavin“ projektavimo programinė įranga turi įdiegtus griežtus saugumo tikrinimo įrankius - mes pateikiame tik saugius projektus. Laikiklių sistemos neveikia vamzdžio pailgėjimas, atsiradęs dėl temperatūros pasikeitimo. Specialios tikrinimo kameros užtikrina vėdinimą ir toleruoja perpildymą, taip apsaugodamos nuo vandens kaupimosi ant stogo. „Wavin QuickStream“ vykdant sėkmingus projektus buvo tobulinamas 30 metų.

Sistemos konstrukcija. „Wavin“ projektavimo programinė įranga optimizuoja sistemos projekto našumą, saugumą ir patikimumą. „QuickStream“ sistemą projektuojame pagal konkretaus pastato charakteristikas. Mes užtikrinome paprastą metalinių stogo įlajų montavimą ir tvirtą jų konstrukciją, taip pat sumažinome dalių skaičių.

Kas toliau? „QuickStream“ gali būti tiesiogiai sujungta su mūsų po žeme klojamų komponentų serija. Pluvia vakuuminė lietaus surinkimo sistema - tai tokia lietaus vandens surinkimo sistema, kurioje, surenkant vandenį nuo stogo, yra naudojamas neigiamas slėgis. Vamzdynui užsipildžius vandeniu ir jam krentant stovu žemyn, vamzdyno viršuje susidaro vakuumas, ko pasekoje padidėja vandens surinkimo greitis. Tai suteikia galimybę naudoti mažesnio diametro vamzdžius.

Projektuojant ir įrengiant panašias sistemas, dažnai pamirštamas plastikinių vamzdžių plėtimasis, jų atsparumas smūgiams ar temperatūriniams svyravimams. Taip pat neįvertinama žmogaus klaidos galimybė. Geberit Pluvia vakuuminė lietaus surinkimo sistema yra puiki tuo, kad šioje sistemoje apgalvotos visos smulkmenos, įvertintos visos grėsmės. Suvirinimas vyksta automatiniais aparatais, specialūs - prie vamzdžio privirinami laikikliai, sumažina plastiko plėtimąsi. Ši sistema leidžia efektyviai surinkti lietaus vandenį nuo stogo, o tai yra ypač svarbu lietinguose regionuose.

Plokščio stogo tinkamumas lietaus vandens surinkimui

Plokščias stogas yra bene patogiausias paviršius lietaus vandeniui surinkti: didelis vientisas plotas, aiškios vandens nuvedimo kryptys ir jau esama drenažo sistema, prie kurios galima prisijungti. Šiame straipsnyje - kiek vandens realiai galima surinkti, iš ko sudaryta sistema, kaip parinkti talpyklos tūrį ir ką svarbu numatyti Lietuvos klimate.

Kodėl plokšias stogas tinka lietaus vandens surinkimui. Didelis vientisas plotas ir centralizuotas nuvedimas leidžia surinkti daug vandens per vieną tašką. Todėl plokščias stogas lietaus vandens surinkimui tinka geriau nei šlaitinis su išsklaidytais latakais. Šlaitiniame stoge vanduo pasiskirsto per kelis latakus ir kryptis. Plokščiame jis suvedamas į kelis aiškiai apibrėžtus taškus - įlajas. Iš to kyla trys praktiniai privalumai: prognozuojamas srautas, švaresnis paviršius, ir paprastas išdėstymas.

Kiek vandens realiai galima surinkti

Skaičiavimas paprastas ir remiasi trimis dydžiais: surenkamas kiekis = stogo plotas × krituliai × nubėgimo koeficientas. Stogo plotas imamas projekcinis, tai yra tiesiog ilgis × plotis. Kritulių kiekis matuojamas milimetrais per metus. Nubėgimo koeficientas rodo, kiek vandens realiai pasiekia talpyklą. Praktinė išvada: žaliasis stogas ir lietaus surinkimas iš dalies konkuruoja; jei tikslas yra maksimalus surinkimas, geriau lygi danga.

Įrengimo žingsniai nuo latako iki talpyklos

1. būtinas elementas: pirmosios nuoplovos atskyriklis; nukreipia pirmuosius litrus į kanalizaciją, o į talpyklą leidžia tik toliau bėgantį, švaresnį vandenį.
2. talpyklos vieta: antžeminė arba požeminė.
3. sistemos komponentai: surinkimo paviršius, stambusis filtras, pirmosios nuoplovos atskyriklis, smulkusis filtras, talpykla, perpylimas, siurblys ir paskirstymas.

Pirmosios nuoplovos atskyriklis yra svarbi dalis, nes per sausrą ant stogo kaupiasi taršos dalelės, kurios lietaus metu nusiplauja. Atskyriklis nukreipia šią taršą į kanalizaciją, o į talpyklą patenka geresnės kokybės vanduo. Tokios paprastos dalys padeda sumažinti nuosėdų kiekį talpykloje ir kvapo riziką.

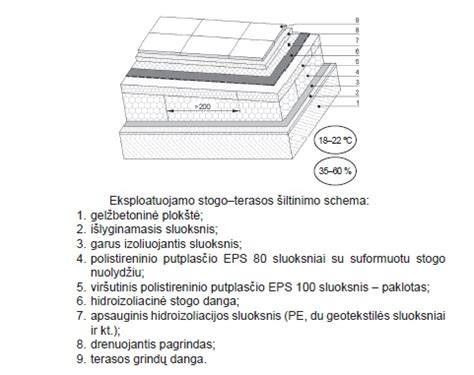

Stogo danga įtaka surenkamo vandens kokybei. Danga lemia, kam surinktas vanduo tinkamas: bituminė danga su mineraliniu pabarstu suteikia tam tikrą taršos lygį; PVC arba TPO membrana užtikrina lygų paviršių ir mažesnį nubėgimo nuostolį; žvyro balastas veikia kaip papildomas filtras, bet sulaiko dalį vandens; žaliasis stogas pasižymi spalvomis ir organika, todėl surenkamas kiekis mažesnis.

Svarbu aiškiai pabrėžti: nuo stogo surinktas vanduo nėra geriamasis ir be atskiro paruošimo jam netinka. Dažniausiai panaudojimo paskirtys yra laistymas, plovimas, tualetų nuleidimas ir techninis naudojimas.

Talpyklos tūrio parinkimas

Talpyklos tūris parenkamas ne tik pagal stogo plotą, bet pagal tris dydžių santykį: surenkamas kiekis, suvartojimas ir sausros trukmė. Per maža talpykla dažnai persipildo; per didelė - brangi ir užima vietos. Praktinė nuoroda: talpykla turėtų padengti tipinį sausros laikotarpį, o ne visą metinį poreikį. Efektyvumas didesnis, kai sistema naudinga visus metus, o ne tik per lietaus sezoną.

Integracija su plokščio stogo drenažu. Pagrindinis principas: perpylimas privalomas, avarinės perlajos lieka atskirai ir negali būti naudojamos surinkimui. Filtrai turi būti prieinami vykdant priežiūrą be dangos ardymo, o perpylimo vamzdis turi būti bent tokio pat skersmens kaip įvadas. Antžeminė talpykla turi pranašumų sezoniškumu, o požeminė - ilgaamžiškumu ir veikimu ištisus metus Lietuvos klimate.

Praktiškas surinkimo sistema uždėjus stogo drenažą

Kur naudoti surinktą vandenį. Dažniausias panaudojimas - laistymas, tualetų nuleidimas, plovimas, techniniai poreikiai. Žaliojo stogo laistymas įtrauktas į uždarą vandens ciklą, tačiau gali būti mažesnis surinkimo kiekis. Rezultatų skaičiavimas rekomenduoja pradėti nuo lauko naudojimo: talpykla, filtrai ir laistymo linija, o vidaus paskirstymas - vėliau.

Sezono ypatybės Lietuvos klimate

Metinis kritulių pasiskirstymas yra netolygus, o žiema kelia atskirus reikalavimus. Žiemą antžeminės talpyklos ir vamzdynai ištuštinami, o požeminė talpykla veikia ištisus metus. Pavasarį didžiausias vienkartinis srautas, kartu su pirmosios nuoplovos atskyrikliu. Vasarą didžiausias poreikis ir mažiausias papildymas. Ruduo - lapų srautai ir filtrų patikros dažnumo didinimas. Svarbu žinoti, kad kritulių kiekis ir poreikis Lietuvoje yra priešingi: labiausiai vandens pagausėja tada, kai jo reikia mažiausiai, todėl talpyklos tūris turi būti derinamas su sausros trukme.

Klaidos ir priežiūra

• Nėra perpylimo; talpykla užsikemša ir vanduo lieka ant stogo.
• Praleistas pirmosios nuoplovos atskyriklis; talpykla greitai užsiteršia.
• Filtras be apėjimo; užsikimšęs filtras sulaiko vandenį ant stogo.
• Antžeminė talpykla neištuštinta žiemai; ledas gali suardyti talpyklą ar vamzdyną.
• Tik pagal stogo plotą parinktas talpyklos tūris; neatspindi realaus suvartojimo.
• Nenaudojama avarinė perlaja; gali kilti problemų dėl sistemos saugumo.
• Filtrai nepasiekiami be dangos ardymo; priežiūra komplikuota.

6 žingsniai į sėkmingą įrengimą

1. Stogo ir drenažo įvertinimas: plotas, nuolydžio schema, įlajos vietos, dangos tipas.
2. Poreikio ir tūrio skaičiavimas: surenkamas kiekis, realus suvartojimas, sausros trukmė.
3. Talpyklos montavimas: antžeminė ar požeminė talpykla.
4. Filtrai ir pirmosios nuoplovos atskyriklis: stambus filtras, atskyriklis, smulkusis filtras.
5. Perpylimas ir prijungimas: perpylimas į lietaus kanalizaciją, nuleidimo vamzdis prie įlajos, neprieštaraujant stogo veikimui.
6. Paskirstymas ir patikra: siurblys, paskirstymo linijos, sistema išbandoma ir prižiūrima.

Į ką atkreipti dėmesį renkantis sistemas

Rinkdamiesi sprendimą, atkreipkite dėmesį į:

• integraciją su plokščio stogo drenažu;
• galimybę prijungti prie požeminės talpyklos ir įrengti tinkamą perpylimą;
• nuolydžio koregavimo galimybes ant esamo stogo;
• reikalingą avarinę perlają ir atitinkamą filtrų prieinamumą priežiūrai;
• kai planuojamas etapas: pradėkite nuo išorinio naudojimo (laistymas, talpyklos įrengimas) ir vėliau pridėkite vidaus paskirstymą.

Video ir vaizdinė medžiaga

Santrauka ir praktiniai patarimai

Nuo stogo drenažo priklauso surinkto vandens kokybė ir naudojimo galimybės. Keraminės ar bituminės dangos sprendimai keičia filtruojančių komponentų pasirinkimą, todėl būtina įvertinti dangos tipą prieš projektavimą. Svarbiausia - aiškiai numatyti perpylimą, įrengti patikimą pirmosios nuoplovos atskyriklį ir užtikrinti prieigą prie filtrų. Suplanuota ir teisingai įrengta vakuuminė plokščių stogų vandens surinkimo sistema gali tarnauti dešimtmečius, sumažinti priklausomybę nuo geriamojo vandens tiekimo ir suteikti vertingą papildomą resursą tiek gyvenamuosiuose, tiek komerciniuose objektuose.
