Gipso kartonas yra labai populiari medžiaga, įgyvendinant pačius sudėtingiausius dizaino sprendimus projektuojant lubas. Lubų iš gipso kartono montavimo technologija remiasi bazinio plokščio paviršiaus sukūrimu. Su jo pagalba palengvinamas darbas su sudėtingais kompozicijos elementais, supaprastinamas žymėjimas, o pats dizainas yra patvaresnis ir patikimesnis. Lengviausia montuoti pakabinamas lubas, susidarančias iš vieno arba dviejų skirtingų pagal aukštį lygių. Dviejų lygių gipskartonio lubų įrengimo technologija bus aprašyta žemiau.
Konstrukcijų planavimas ir įrankiai
Ant sienų uždedama idealiai lygi horizontali linija, kuri yra lubų lygio. Tam naudojamas ilgas statybinis arba vandens gulsčiukas. Tinkamas gulsčiuko ilgis yra apie 1,5-2 m, o jo langelyje turėtų būti 4 padalos: po 2 iš abiejų oro burbulo pusių. Gauta linija turi būti uždara, tai yra, pasibaigiant pradiniame taške, poslinkiai neleidžiami. Kambario kampuose žymėjimas statybiniu gulsčiuku yra analogiškas darbui su vandens gulsčiuku. Horizontalus lubų lygis yra paruoštas. Toliau pereiname prie lubų žymėjimo, pažymimos tiesioginių pakabų tvirtinimo vietos. Patarimas! Tvirtinimui naudojami kaiščių galai turi turėti grybų formos kepurėlę, panašią į poveržlę. U formos pakabos tvirtinamos pagal lubose padarytus žymėjimus 0,7-1 m intervalu. Kaiščių vinių, skirtų vertikaliems tvirtinimo elementams, nerekomenduojama naudoti kaip tvirtinimo detalių. Geriau paimti plastikinius kaiščius ir varžtus. Betoninėms luboms tinks metaliniai kaiščiai sunkioms konstrukcijoms.
Karkaso montavimas: plieniniai profiliai ir įranga
Programinės įrangos montavimas(PP) prasideda nuo ilgų profilių tvirtinimo prie lubų nuo vienos sienos prie kitos. Intervaluose tarp jų pritvirtinami trumpesni skersiniai profiliai. Lubų profiliai montuojami palei sieną ir įtvirtinami į kreipiamuosius profilius. Toliau, naudojant gulsčiuką, nustatomas horizontali programinės įrangos montavimo(PP) padėtis ir įranga pritvirtinama prie U formos pakabos. Patarimas! Montuodami lubų profilius, turite nuolat naudoti statybinį gulsčiuką. Patartina ilgiausius profilius pritvirtinti lygiagrečiai su siena, kurioje yra langas. Lakštų prikabinimas atliekamas profilio viduryje. Norint kokybiškai pritvirtinti prie profilio, šį darbą reikia atlikti dviese. Lakštai yra sujungti su profiliu savisriegiais varžtais, taip kad varžto galvutė būtų įsukta apytiksliai 2-3 mm nuo gipso kartono plokštės paviršiaus („paskendimo“ gylis). Atstumas nuo krašto iki varžtų įsukimo vietos turi būti 1-1,5 cm. Reikia vengti, kad nelūžtų lakšto kraštai.
kambario kampuose išsidėstę siauri profiliai, kurie apsunkina gipso kartono tvirtinimą; į tai būtina atsižvelgti montuojant. Gipskartonio lakštai turėtų būti žymimi aliuminio, anksčiau išvalyto nuo užteršimo, taisykle. Pagal taisyklę (arba lentjuostę) atliekama 2-4 mm gylio įbrėžimo linija. Tam naudojamas aštrus konstrukcinis peilis. Gipskartonio lakštas su įbrėžimo linija dedamas ant stalo krašto ir staigiu, užtikrintu judesiu perlaužiamas.
Šviestuvų žymėjimas atliekamas prieš baigiamąjį dažymą. Tai padės išvengti galimų dėmių, o žymės bus paslėptos po šviestuvais. Patarimas! Pakabinamų lubų iš gipso kartono įrengimo technologija, kuri buvo aprašyta ir iliustruota šiame straipsnyje, leis pasiekti norimą rezultatą, jei atidžiai vykdysite instrukcijas.
Karkaso tipai: grioviai, susiejimai ir izoliai
Gipso kartonio konstrukcijų karkasas gali būti montuojamas iš medinių tašų arba metalinių profilių. Pastarieji dėl stabilumo ir ilgaamžiškumo bei paprastesnio montavimo naudojami dažniau. Metaliniai profiliai - itin dažna konstrukcinė medžiaga šiuolaikinėje pastatų vidaus apdailoje. Karkasas turi būti tvirtas ir stabilus. Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymimas būsimos pertvaros kontūras, nurodant, kur joje bus angos, bei karkaso atsparumą apkrovoms (taip pat ir konsolinėms) didinantys elementai. Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Savaime suprantama, metalinio karkaso montavimui reikės atitinkamų profilių. Nuo šių aplinkybių priklauso profilių tipas bei papildomų tvirtinimo detalių ir kitų medžiagų kiekiai.
Sieniniai arba pertvariniai Knauf profiliai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. C arba U raidė rodo profilių konfigūraciją, W arba D - paskirtį (vokiškai Wand - siena, Decke - lubos). Skaičiai rodo profilio plotį ir sienelės aukštį. Svarbu žinoti, jog profiliai turi būti tinkamo storio metalo, kad juos kerpant, gręžiant, tvirtinant, jie nelinktų, kad juose tvirtai laikytųsi skardvaržčiai ir kitos tvirtinimo detalės. Karkaso ertmė užpildoma izoliacine medžiaga (priklausomai nuo statybinės fizikos reikalavimų). Jei reikalinga padidinti garso izoliaciją, montuojant karkasą ant perimetrinių UW profilių ir kraštinių CW profilių nugarėlių tepamos dvi sandarinimo masės Knauf Trennwandkitt juostos, profiliai prispaudžiami ir tik tada prisukami prie pagrindo.
Prie lubų ir grindų perimetriniai profiliai - UW gulekšniai tvirtinami mūrvinėmis arba metalinėmis betonvinėmis (priklausomai nuo pagrindo) kas 80-100 cm (kai patalpos aukštis ne didesnis kaip 3 m). Kai pertvaros aukštis > 3 m, atstumas mažinamas iki 50 cm. Ne monolitiniams konstrukciniams elementams naudojami pagrindui tinkami tvirtinimo detalių. Tvirtinant perimetrinį UW profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą. Į horizontalius UW profilius numatytais žingsniais, priklausomai nuo naudojamo profilio pločio ir pertvaros aukščio (standartas yra 60 cm), sustatome vertikalius CW profilius - statramsčius. Patikriname statramsčių vertikalumą, jei reikia, statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi.
Gipskartonio plokščių papildomos jungtys ir deformacinės siūlės
Pertvarų gali būti įvairių tipų, tarp jų ir instaliacinės pertvaros, kuomet viduryje paliekamas tarpas vamzdžiams. Savaime suprantama, statybvietėje yra daugybė situacijų, kuomet ištisinio profilio ilgio nepakanka ir tenka juos ilginti. Tiek horizontalūs tiek verticalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu. Gipso kartono pertvarų aukštis gali būti iki 12 metrų. Prekybos vietose dažniausiai galima įsigyti profilius iki 4 m ilgio. Dėl to statybos aikštelėje tenka juos ilginti iki reikiamo aukščio. Klaida, jei vertikalūs Knauf CW profiliai suleidžiami vienas į kitą ir formuojama dėžinė jungtis, bet jie tarpusavyje nesujungiami. Tad būtina jungti profilius, kad pertvara būtų vientisa ir tvirti.
Kai jungtyje naudojamas papildomas Knauf UW profilis, jungties apačioje ir viršuje reikia padaryti po 3 tvirtinimo taškus. UA profilius prailginti galima keliais būdais. Jeigu reikia prasiilginti UA profilį, du profiliai sustumiami vienas į kitą ir sujungiami papildomu UA profiliu. Jei ilginami platesni, 75-150 mm profiliai, jie turi dvi eiles skylių. Todėl jungimas daromas apačioje ir viršuje įsukant į kiekvieną eilę po 2, iš viso 4 varžtus. Jeigu profilyje daroma anga laidams pravesti, ji negali būti pernelyg didelė, silpninanti profilį. Angos plotis turi būti toks, kad profilio šonuose liktų po 1 cm skardos, antraip profilis dėl apkrovos gali sulinkti.
5 cm pločio CW tipo profiliuose galima atverti vieną papildomą angą, kurios plotis 3 cm, aukštis 5 cm. Kai ant pertvaros planuojamos didesnės kabinamų daiktų apkrovos ir jose montuojamos inkarinės pakabos ar traversai, pertvarų profiliuose papildomos angos nerekomenduojamos. Kaip minėjome, UA profilių jungti nerekomenduojama, geriau naudoti vientisus. Bet kartais juose tenka atverti angas. Viename UA profilyje galima atverti 2 angas, išlaikant reikiamus atstumus, išskyrus durims įstatyti montuojamus profilius. Durų angos profiliai turi išlaikyti apkrovas, todėl montuojant durų angą turi būti laikomasi vienos pagrindinės taisyklės: jeigu bendras pertvaros aukštis yra daugiau nei 2,6 m, o durų plotis daugiau nei 0,9 m ir jos sveria daugiau nei 25 kg, tuomet durų angos šoniniai profiliai turi būti sustiprinti. Tam tikslui naudojami UA profiliai, jie turi būti nuo grindų iki lubų, tvirtinami apačioje ir viršuje.
Deformacinės siūlės ir sandūros
Kadangi skirtingos medžiagos skirtingai reaguoja į drėgmės ir temperatūros pokyčius, įrengiamos vadinamosios deformacinės arba slydimo siūlės. Deformacinėmis siūlėmis vadinamos gipskartonio ir kitų statybinių konstrukcijų sandūras, taip pat siūlės, esančios galimose gipskartonio konstrukcijų tempimo ar gniuždymo vietose. Pastato konstrukcines deformacines siūles būtina atkartoti naujai montuojamoje metalinio karkaso konstrukcijoje. Gipskartonio plokštės nuo kitų statybinių konstrukcijų dalių - mūro, betono, medžio turi būti atskiriamos skiriamąja juosta Knauf Trenn-Fix, suformuojant mažai pastebimą deformacinę siūlę, vadinamą „slydimo siūle“. Knauf Trenn-Fix juostą galima klijuoti tiesiog ant lygaus pagrindo (tinko, betono, OSB plokščių ir pan.) tose vietose, kuriose numatoma prijungti kitą montuojamos konstrukcijos apkalą. Tarp plokštės krašto ir sienos paliekamas apie 5 mm tarpas, kuris užglaistomas. Siūlę užglaistyti. Esamų sienų apkalimas gipso kartono plokščių konstrukcijomis - plačiai naudojamas apdailos būdas tiek renovacijoje, tiek naujoje statyboje.
Garso izoliacija ir termoizoliacija
Nerekomenduojama naudoti didesnio nei 5 cm izoliacinio sluoksnio. Laisvai stovinti apkala pagal struktūros tipą atitinka vieną dvigubo karkaso pertvaros pusę. Karkaso montavimo technologija lieka tokia pati kaip ir gipskartonio pertvarų. Kadangi montuojant apkalas gipso kartonas sukamas iš vienos pusės, tai atstumas tarp profilių ir jų plotis parenkamas pagal apkalos aukštį, gipskartonio sluoksnių skaičių ir gipskartonio tipą. Apkala neįtakoja vieno sluoksnio. Esant norint daugiau garso izoliacijos, patartina naudoti putų gumą ar specialias akustines plokštes, bet ši tema platesnė ir skiriasi nuo esminio karkaso įrengimo.
Lubų montavimas: ruošiniai ir plokštės

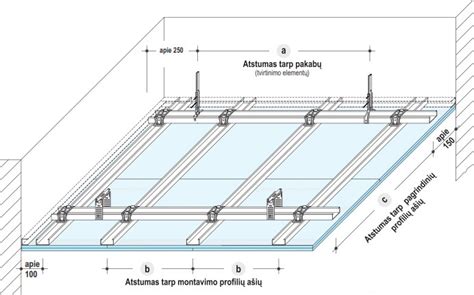

Šiuolaikinėje statyboje dažnai montuojamos gipskartonio lubos, nes jose patogu paslėpti komunikacijas - vamzdžius, kabelius, ortakius. Lubų karkaso konstrukcija bei naudojamos tvirtinimo ir pakabinimo detalės priklauso nuo to, kokios plokštės bus montuojamos ant lubų - paprastas gipskartonis, akustinis gipskartonis (su įvairiomis kiaurymėmis), ugniai atsparios plokštės ar cementinės plokštės Knauf Aquapanel drėgnoms ir šlapioms patalpoms. Prieš tvirtinant karkasą prie lubų, vizualiai patikrinama lubų kokybė. Tvirtinimo priemonės (betonvinės, savisriegiai ir pan.) lubų konstrukcijoms parenkamos atsižvelgiant į pagrindo tipą. Pakabų tvirtinimui negalima naudoti mūrvinių su polimeriniais kaiščiais, naudoti tik grynai metalines betonvines, taip pat negalima tvirtinti kabamųjų lubų ant tinkuotų lubų su medinėmis balanomis. Negalima klijuoti plokščių prie lubų. Jungties vietoje sienos plokštuma turi būti lygi. Esant reikalui, ji išlyginama papildomomis priemonėmis (pvz., gipsiniu glaistu arba tinku).
Pertvaros: dviejų tipų karkasas ir plokščių tvirtinimas
Esamų sienų aptaisymas gali būti įrengiamas naudojant tiesiogiai pritvirtintas karkasines konstrukcijas. Šiuo atveju naudojami perimetriniai UD ir statramstiniai CD profiliai. Pirmiausia pasižymimos perimetrinių profilių - gulekšnių ir vertikalių profilių - statramsčių montavimo ašys. Ant grindų ir lubų montuojami perimetriniai UD profiliai. Prie lubų ir grindų perimetriniai profiliai - UD gulekšniai tvirtinami pagrindui tinkamais tvirtinimo elementais kas 80-100 cm. Prie esamos sienos pagrindui tinkamais tvirtinimo elementais prisukamos tiesioginio tvirtinimo detalės. Atstumai tarp tiesioginio tvirtinimo detelių negali viršyti 150 cm, bet ne mažiau kaip 3 detalės vienam profiliui. Prie CD profilių tiesioginio tvirtinimo detalė prisukama dviem skardvaržčiais Knauf LN 9x11 iš kiekvienos pusės. Kiekvienam pagrindo (sienos) tipui būtina pasirinkti atitinkamus tvirtinimo elementus.
Gipso kartono plokštės dažnai montuojamos ant karkaso iš plieno profilių. Standartinis jų storis yra 0,45-0,6 mm, o jie gaminami iš cinkuoto plieno. Įprastai profiliai tvirtinami prie sienos naudojant įkalamus kaiščius. Yra svarbu tinkamai įsivertinti kurioje vietoje bus planuojama įrengti duris, kad jos nekliūtų į kitas patalpų konstrukcijas. Taip pat prisiminkite, jog atstumas tarp vertikalių profilių neturėtų būti didesnis nei 600-625 mm. Horizontalūs ir vertikalūs profiliai nėra sujungti tarpusavyje, jie sudėtos, leidžiantys pertvarai šiek tiek judėti drėgmės ir šilumos pokyčio metu.
Gipso kartono plokštės turi būti tvirtinamos taip, kad tilptų per visą aukštį, o tarp plokščių sluoksnių būtų tinkama izoliacija. Dažnai naudojama mineralinė vata arba akustinės plokštės, kurios pagerina garso izoliaciją. Sienos ir pertvaros plokštės turi būti tvirtinamos taip, kad kryžminės siūlės nebūtų. Jei pertvaros aukštis viršija 3 m, tvirtinimo žingsnis turi būti tankesnis, o plokščių sluoksnį reikia išdėstyti taip, kad siūlės nesutaptų su kitų konstrukcijų siūlėmis.
Durų angos formavimas
Durų angos formavimas reikalauja įvertinti durų varčių svorį ir pertvaros aukštį. Profilis durų angai formuoti pasirenkamas pagal būsimo durų svorį. Grindų UD profilis turi būti pritvirtintas prie pagrindo ties būsimų durų angos kraštu, neatsižvelgiant į atstumus tarp tvirtinimo elementų. Į UD profilius įstatomi vertikalieji UA profiliai, sudarantys durų angą. UA profiliai prie viršutinės ir apatinės perdangos tvirtinami UA profilių tvirtinimo kampų komplektu. Viršutiniuose UA profilių kampuose yra paliktos specialios angos elektros instaliacijos laidams. Durų angos profiliai išdėstomi taip, kad nesutaptų su pertvaros profilių sudūrimais. Virš skersinio durų angos profilio sumontuokite papildomus statramsčius, prie kurių pagal gipso kartono plokščių montavimo reikalavimus tvirtinama plokščių apkala. Gipso kartono plokščių siūlės virš angų kraštų turi būti perstumiamos ne mažiau kaip 150-200 mm ir neturi būti vienoje vertikalėje su angokraščiu.
Sandūros ir slydimo siūlės
Gipskartonio pertvaros įrengimas siūlėms užpildyti glaistais. Slydimo siūlės laikomos sprendimu, leidžiančiu konstrukcijai judėti laisvai, ypač dideliems luboms. Tokios siūlės formuojamos naudojant sandūros juostas, pavyzdžiui Knauf Trenn-Fixx, kur kraštas paliekamas plokščias, o klijų juosta neturi užlipti ant sienos. Vienas iš efektyviausių sprendimų slydimo siūlėms - Knauf Trenn-Fixx juostelė su 5 cm ilgio klijų juosta.
Sumontavus plokštes, siūlės glaistomos 3-5 mm atstumu nuo sandūros juostos. Po džiūvimo nereikia matyti šio kontrasto, o virš šio išlyginimo kyšiojanti sandūros juosta nupjaunama aštriu peiliu.
Skaičiai ir medžiagos, būtinos montavimui
- Perimetriniai UW profiliai (išeiga: 0,7 m/1 m²).
- Statramsstiniai CW profiliai (išeiga apie 2,0 m/1 m²).
- Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 skirta perimetriniiui UW profiliui tvirtinti prie grindų ir lubų.
- Sandarinimo juosta Dichtungsband arba Trennwandkitt.
- Skiriamoji juosta Trenn-Fixx slydimo siūlėms.
- Gipso kartono plokštės Blue (dviem sluoksniais) ir atsparių plokščių pasirinkimas.
- Diamantschrauben XTN savisriegiai.
- Uniflott, Kurt, Tiefengrund ir kt. glaistai bei priemonės siūlių glaistymui.
- Mineralinė vata (pvz., ROCKMIN PLUS/ SUPERROCK) izoliacijai.
- Įrankiai: elektrinis suktuvas, įvairūs peiliai, šlifuokliai, kniedikliai, gulsčiai, žnyplės, standsiniai įrankiai.
Deformacijos priemonės ir švietimas
Deformacinės siūlės būtinos ilgesnėms pertvaroms ir didesniems grindų bei lubų plokščių aukščio pokyčiams (nuo 75 cm). Jos užtikrina konstrukcijų ilgaamžiškumą, apsaugo nuo įtrūkimų ir leidžia gipso kartono plokštėms judėti be įtrūkimų. Jei pertvara jungiasi su lubomis, svarbu atsižvelgti į bendrą lubų ir sienų sistemos sąveiką ir sukurti tilto mechanizmus, leidžiančius judėti be trūkinėjimo.
Trumpas žingsnių sąrašas: montavimo procesas W112 pertvarai
- Konstrukcijos planavimas: nustatykite garso izoliacijos ir gaisrinės saugos reikalavimus, ar pertvara bus sausose ar drėgname patalpose, aukštį, durų angas ir apkrovų pobūdį.
- Paruošiamieji darbai: išvalykite patalpą, pažymėkite kontūrą, užpildykite nelygumus juostomis; parinkite profilių pločius ir gipso kartono plokščių tipą.
- Perimetrinių profilių montavimas: priklijuokite sandarinimo juostas, pritvirtinkite UW profilius prie grindų ir lubų; patikrinkite vertikalumą.
- Sitramsčių išdėstymas: pažymėkite CW profilių vietas; durų angą iš UA profilių, jeigu reikia.
- CW profilių montavimas: klijuokite sandarinimo mastikas ant nugarėlių; pritvirtinkite prie pagrindo, užtikrindami tinkamą atstumą tarp tvirtinimų.
- Statramsčių išdėstymas: įstatykite CW profilius į UW; laikykite laisvai, palikite tarpą viršuje.
- Skiriamosios juostos klijavimas: klijuokite Juostą prieš plokščių montavimą.
- Gipso kartono plokščių tvirtinimas: naudokite savisruogius, laikykitės galimų atstumų ir prisukti sluoksniais; laikykite plokštes be įvertimo.
- Pirmojo plokščių sluoksnio siūlių glaistymas: naudokite Uniflott; grindas nuo dulkių.
- Antro plokščių sluoksnio montavimas: užtikrinkite, kad siūlės nesutaptų su pirmojo sluoksnio siūlėmis.
- Antrojo sluoksnio siūlių glaistymas: naudokite Uniflott; armuokite Kurt juosta; nupjaukite Trenn-Fixx juostą.
Rezultatų pridėjimas: infografika ir vaizdo įrašai
Dažniausiai pasitaikančios klaidos ir kaip jų išvengti
- Nekokybiškas UD profilių naudojimas gali sukelti perimetro išlinkimą; visuomet naudokite tinkamą UD/CW/UA seką pagal projektą.
- Neteisingas jungčių sujungimas tarp CW ir UW profilių; būtina užtikrinti, kad jungtys būtų tvirtai sujungtos ir išlaikytos.
- Netinkamas tvirtinimo taškų išsidėstymas: laikykitės rekomenduotų tarpių (pvz., 80-100 cm į lubas/ grindis; 150-200 mm aplink durų angas).
- Nesilaikoma deformacinių siūlių: įrengti bent kas 15 m, ypač ilgesnėms pertvaroms.
Gipso kartono plokštės ir jų rūšys
Gipso kartono plokštės dažnai naudojamos dėl jų lengvo montavimo ir gero garso izoliacijos potencialo. Gipskartonio plokštės skiriamos pagal spalvas: balta (įprasta), žalia (drėgmei atspari), raudona (ugniai atsparesnė), mėlyna (garso izoliacijai). Plokštės tvirtinamos prie karkaso savisriegiais varžtais, o atstumai tarp jų priklauso nuo plokštės storio ir sudėties. Sage laikykite, kad jungtys būtų tvirtos ir nelūžtų.
Santrauka ir meta duomenys
Šiame straipsnyje pateikiamos pagrindinės gairės apie gipso kartono lubų ir pertvarų montavimą su dvigubu karkasu, įskaitant profilių pasirinkimą, jungčių tvirtinimą, deformacines siūles ir garso/termIzoliaciją.
