PCBMay - jūsų profesionalus mažas PCB gamintojas ir tiekėjas Kinijoje. Esame išskirtinai kompetentingas mažų PCB gamintojas, veikiantis nuo 2008 m. Jei ieškote tinkamos PCB, PCBMay yra puiki vieta, nes tiekiame įvairiose tarptautinėse rinkose, ne tik Kinijoje. PCBMay laikosi naujoviškų, bešvinių įrengimo pažangių technologijų. Atsižvelgiant į naudojamus unikalius komponentus, maža spausdintinė plokštė geriausiai tinka namų ir elektronikos reikmėms. PCBMay gali suasmeninti sluoksnių skaičius, spalvas ir kitus mažos lentos aspektus. Nesijaudink; PCBMay yra pasiruošęs padėti.
Kam skirta maža PCB ir kaip ji įtakoja projektų sėkmę
Spausdintinė plokštė (PCB) yra elektroninis mazgas, kuriame variniai laidininkai sukuria elektros jungtis tarp komponentų ir suteikia jiems mechaninę paramą. PCB yra pagamintos iš nelaidžios medžiagos su atspausdintomis arba išgraviruotomis laidžiomis linijomis. Visa PCBA plokštė sudaryta iš plikų plokščių ir komponentų, tokių kaip mikroschemos, rezistoriai, kondensatoriai ir jungtys. Gaminami plokščių sluoksniai ir jų išdėstymas lemia patikimumą, našumą bei ilgaamžiškumą, todėl projektavimo metu būtina atidžiai planuoti tiek dizaino, tiek gamybos aspektus.
Nuo vienpusės iki dvipusės ir daugiasluoksnės plokštės leidžia įvairias architektūras: SMT surinkimo technologija dažnai naudojama dėl greito ir efektyvaus komponentų montavimo ant plokštės paviršiaus, o ТHT (through-hole) sprendimai - patvarumui ir kai kurių komponentų tvirtinimui. Dvipusė plokštė leidžia sudėtingesnius laidų maršrutus abiejose plokštės pusėse, kas ypač svarbu sudėtingiems projektams ir kompaktiems įrenginiams.
Projektavimo pradžia: schemos, komponentų išdėstymas ir DFMlink
Prieš statant spausdintinę plokštę, ji turi būti suprojektuota. Tai atliekama naudojant PCB plokštės projektavimo CAD įrankius. Sukurkite schemą, kuri nurodo plokštės paskirtį ir funkciją elektriniu lygiu. Sukurkite savo PCB rinkinius atsižvelgdami į varžos reikalavimus, kad elektros energija kelių takelių pėdsakais galėtų keliauti efektyviai. Tada išdėstykite komponentus ant plokštės paviršiaus, laikydamiesi taisyklių, kurios neleis susikirsti tinklams ar tranzistorių kontaktams.
DFM analizė - vienas iš svarbiausių žingsnių. Mūsų inžinieriai peržiūri dizainą ir pateikia rekomendacijas gamybos optimizavimui, taip sutaupant laiką ir pinigus. Taip pat labai svarbu užtikrinti, kad tarpai ir plokštės krašto laikymas atitiktų gamybos reikalavimus, o pasirinkta medžiaga atlaikytų temperatūrų ciklus ir bešvinio litavimo procesus.
Medžiagos, sluoksniai ir jų vaidmuo gamybos kokybei
Standžios PCB turi pagrindą iš stiklo pluošto ar kitos standžios medžiagos, o į plokštę laminuojami ploni vario sluoksniai. Vienpusės plokštės turi vieną laidinį vario sluoksnį vienoje plokštės pusėje, o dvipusės gali turėti varinį sluoksnį ir komponentų išdėstymą abiejose pusėse. Daugiasluoksnės plokštės dažnai kuriamos „sumuštinio“ tipo struktūrose su keliais laidžiais sluoksniais ir izoliacinėmis plokštėmis, užtikrinančiomis signalų ir galios vientisumą. Lanksčios plokštės, pagamintos iš Poliamido, Kapton ar kitų lankstų medžiagų, leidžia kūrėjams didinti miniatiūrizaciją ir sudėtingumą, o rigid-flex sujungia lankstumo pranašumus su standumo stabilumu.
Gamyboje svarbu pasirinkti tinkamas medžiagas: FR-4 standartinis, High-Tg FR-4, Rogers, Aluminum PCBA, Polyimide (Flex) ir Halogen-Free variantai. Kiekviena medžiaga turi savo stipriąsias ir silpnąsias puses, kurios įtakoja aukštų dažnių, temperatūros ar mechaninių apkrovų sąlygas.
Procesai: nuo užklausos iki pristatymo
Procesas paprastai apima užklausą ir kainos pasiūlymą, DFM analizę, PCB gamybą ir galutinį testavimą. Dažnai užsakovai teiraujasi apie prototipų terminus: Express prototipai gali būti paruošti per 24-48 valandas, o masinė gamyba - per kelias savaites, priklausomai nuo sluoksnių skaičiaus bei sudėtingumo. Pilnas gamybos ciklas apima 100% elektrinį bandymą, AOI inspekciją ir IPC-A-600 kokybės patikros standarto laikymą.
PCB gamyboje būtini failai: Gerber RS-274X failai (visi sluoksniai), NC Drill failas skylėms, Readme su specifikacijomis; priimami ir ODB++ bei IPC-2581 formatai. Paprastai siūloma prototipų gamyba nuo vieno vieneto iki kelių tūkstančių vienetų, su galimybe sujungti keli projektus į vieną panelę siekiant sumažinti sąnaudas. Taip pat teikiama pilna PCB surinkimo paslauga - SMT ir THT montavimą, BGA litavimą, testavimą ir galutinį surinkimą.
Gamybos gebėjimai ir kokybės užtikrinimas

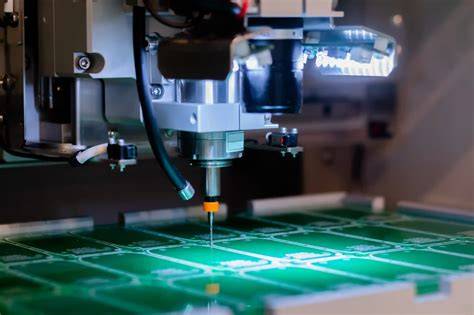

Europos standartų reikalavimai: ISO 9001 ir IATF 16949 sertifikuota gamyba, RoHS ir REACH laikymasis visuose PCB. Mes užtikriname nuoseklią kokybę, naudodami 100% elektrinį testavimą, Flying Probe arba Fixture metodą, AOI inspekciją, bei kruopštų kokybės tikrinimą pagal IPC-A-600 standartą. Gamyba Lietuvoje turi trumpesnius pristatymo terminus Europoje ir mažesnes logistikos išlaidas.
Projektavimo gairės siekiant veiksmingumo ir mažesnės rizikos
Teoriškai, teisinga schemos konstravimo ir teisingas išdėstymas yra būtini siekiant užtikrinti patikimą PCB. Pagrindinės taisyklės: kuo trumpesni aukšto dažnio ryšiai, vengti artimo proximumo jautriems komponentams, didesnį atstumą tarp aukštos įtampos elementų, komponentus, kurių svoris didesnis nei 15 g, pritvirtinti laikikliais; naudoti laikiklius ar tvirtinimą, jei reikia, ir atsižvelgti į šilumos išsklaidymą. Taip pat būtina laikytis antiinterferencijos principų: išdėstyti funkcinio grandinės blokų vietas pagal srautą, užtikrinti signalų vientisumą, o plokštės kraštus laikyti atokiau nuo išorinių veiksnių, kad sumažinti mechaninį ir elektromagnetinį triukšmą.
Projekto sėkmė priklauso nuo glaudaus ryšio tarp užsakovo ir gamintojo (OĮG). Abu turi naudoti vienodus failų formatus ir laikytis DFM gairių nuo projekto pradžios iki galutinio produkto pateikimo. Tokiu būdu galima užtikrinti, kad PCB bus pagaminta pagal užsakovo specifikacijas ir reikalavimus, net esant įvairioms gamybos sąlygoms.
Praktiniai pavyzdžiai ir tipiniai sprendimai
- Vienpusė arba dvipusė plokštė su 1-2 sluoksniais tinka paprastoms aplikacijoms, kurios nereikalauja sudėtingo signalo valdymo ar didelių sunaudojamų srovės srautų.
- Daugiasluoksnės plokštės iki 32 sluoksnių su impedance kontrolėmis ir blind/buried vias technologija skirti sudėtingoms, didelio našumo grandinėms, tokioms kaip IoT įrenginiai ar mobiliosios elektronikos moduliai.
- Lanksčios ir rigid-flex plokštės taikomos erdinių iššūkių turintiems dizainams, kur būtina mažinti dydžių apimtis ir užtikrinti lankstumą montavimo metu.
Kas yra spausdintinė plokštė (PCB)?
Apibendrinimas: esminiai akcentai kuriant universalią spausdintinę plokštę
Patikima PCB projektavimo ir gamybos strategija reikalauja nuoseklaus dėmesio tiek schemų kūrimui, tiek išdėstymo optimizavimui, tiek medžiagų pasirinkimui ir kokybės užtikrinimui. Proceso metu svarbu laikytis DFM gairių, tiksliai nustatyti varžos maršruto parametrus, užtikrinti tinkamą sluoksnių skaičių ir atitikti ISO, IATF, RoHS bei REACH reikalavimus. Tinkamai suplanuotas dizainas leidžia pasiekti trumpesnius gamybos terminus, mažesnes išlaidas ir patikimą galutinį produktą.
Pridedama: tipinės techninės sąrašų specifikacijos
- Sluoksnių skaičius: nuo 1 iki 32 sluoksnių
- Min. takelio plotis: 3 mil (0.075 mm)
- Min. tarpas: 3 mil (0.075 mm)
- Max plokštės dydis: 600 x 1100 mm
- Paviršiaus apdaila: HASL, ENIG, OSP, Immersion Ag/Sn
