Sudirbant aprašą apie surenkamų laiptų sistemų elementus, pavienių mazgų konstrukcija, klojinių parinktis, medžiagų klasės ir montavimo sekos yra būtini norint užtikrinti saugumą, ilgaamžiškumą ir formos stabilumą. Pateikiami du pagrindiniai laiptų elementų tipai - laiptų maršai ir aikštelės, jų gamyba, ekonomiškumas, šarvuotės ir užtvaros konstrukcijų santykis su aplinka.
1. Laiptų maršai: tipiniai ir nestandartiniai sprendimai

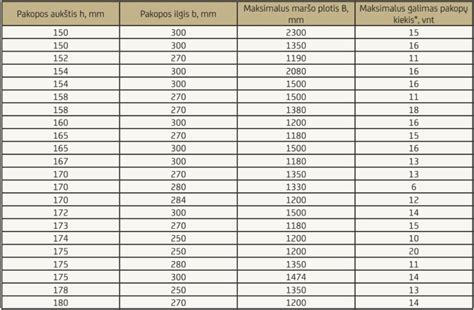

Surenkami laiptų elementai skaidomi į du tipus: laiptų maršai ir aikštelės. Laiptų maršai gaminami arba tipiniai pagal gamykloje esančias formas, arba gali būti netipiniai pagal pateiktus individualius brėžinius. Svarbu žinoti, jog laiptų maršai visada gaminami formose. Naudojant tipines formas (1 lentelė) laiptų maršų pakopos aukštis (h) ir ilgis (b) yra fiksuoti. Apatinė pakopa gali būti trumpesnė arba tokia pati, kaip visos kitos, o viršutinė - gali būti tiek ilgesnė, tiek trumpesnė už likusias.
Standartinėse formose viršutinė pakopa dažnai yra skirta vientisai aikštelei su maršu. Maršo storis (B1) gali būti parenkamas įvairus, priklausomai nuo maršo ilgio ir apkrovos. Nestandartiniai maršai gali būti sujungti su apatiniomis aikštelėmis arba su abiem aikštelėmis, tačiau tai reikalauja sudėtingesnių klojiniai. Galimi besisukantys laiptai, tačiau jų gamyba visada kainuoja daugiau dėl sudėtingesnės formos ir klojinio konfigūracijos.
Standartiniai maršai gaminami su įsipjovomis kilpomis ir vamzdukais šonuose. Iš klojinių iškėlimai dažnai vyksta šonuose arba per papildomus įsukamus kilpas, priklausomai nuo gamybos varianto. Elementai formuojami su kraštinių nuosklembomis, kurios apsaugo kampų aptrupėjimą transportuojant ir montuojant. Maršo pakopų betono paviršius lygus, o klojininis paviršius užlyginamas arba nurodomas užsakovui patikus.
Apatinių aikštelių išėmose naudojamos atraminės kaladėlės, tarp jų visam maršo ilgiui išlygomas smulkiagrūdžio C30/37 betono sluoksnis, atspaudžiant maršą į projektinę padėtį. Svarbu, kad įsitikintume, jog visos atramos remiasi lygiai ir kad kampai būtų teisingai sureguliuoti. Montavimo metu būtina užtikrinti, kad laiptų maršas atsidurtų tiesiai su aikštele ir sienomis, paliekant reikiamus tarpus nurodytiems konstruktoriui.
Nesant įsuktoms kėlimo kilpoms, maršai keliami už šonų vamzdžių arba už įsukamų kilpų, priklausomai nuo gamybos varianto. Kėlimo metu svarbu tikrinti, ar kampas tarp stropų šakų yra mažesnis nei 90°, kad išvengtumėte netikslaus iškėlimo ar netikėto iškritimo iš klojinio. Tvirtinant maršą prie aikštelės, laikomasi tiksliai projektuotų tarpų ir užtikrinamas sujungimų tolygumas su kitais elementais.
Maršų sandėliavimas vyksta ant lygaus, tvirtų pagrindų. Sandėliuojama taip, kad pakopų briaunos neskiltų, naudojant apsauginius taškus ir šonus. Rekomenduojama nekrauti daugiau kaip šešis maršus vienoje rietuvėje, kad būtų išvengta pažeidimų apatinių elementų briaunoms. Prieš keliant maršą, įsitikinama, kad kilpos yra įsuktos iki galo, o stropai yra reguliuojami taip, kad gaminys kabotų tiksliai projektinėje padėtyje.
2. Teorinės medžiagos ir betono klasės laiptų maršams
Laiptų maršams naudojamas betonas C30/37, aplinkos poveikio klasė XC1, o patikimumo klasė RC2. Aplinkos sąlygos ir apkrovos atitinka standartinius reikalavimus. Praktiniuose projektuose itin svarbu numatyti galimas nestandartines geometrines formas ir užtikrinti, kad klojiniai su šalia esančiais vamzdiukais būtų išlaikomi iki tol, kol betonas išdžius ir įgaus reikalingą standumą.
3. Laiptų aikštelių gamyba, klojiniai ir montavimas
Aikštelės gaminamos individualių matmenų pagal užsakovo ar projektuotojo pateiktus brėžinius. Aikštelės paprastai būna apie 200-220 mm storio, bet galutinis storis nustatomas projekte, atsižvelgiant į tarpatramį, apkrovas ir kaip aikštelė jungiasi su kitais pastato elementais. Įprastai laiptų aikštelėms naudojamas betonas C30/37, o aplinkos poveikio ir patikimumo klasės dažniausiai XC1 ir RC2.
Nuosklembos - kraštinių nuosklembos - yra būtinos siekiant išvengti kampų aptrupėjimo transportuojant ar montuojant aikšteles. Aikštelių paviršiai klojinių atžvilgiu turi būti lygūs, o išėmose - užbetonuojami tarpai. Aikštelių kėlimą dažnai atlieka keturšakiai stropai, laikantis taisyklių, kad kampas tarp stropų šakų būtų mažesnis nei 90°. Montavimo metu būtina užtikrinti reguliavimą esant įtemptiems stropams ir tiksliai sutapti tarpams bei laikyti aikštelių horizontalumą.
Montuojant vienosluoksnes sienas ir jų tarpus, galima taikyti įvairias konfigūracijas, atsižvelgiant į apkrovas, aplinkos sąlygas ir priešgaisrinius reikalavimus. Vienas svarbiausių aspektų - iš anksto numatyti, kurioje vietoje bus įrengtos nuorodos ar kanalai, kad tilptų radiatoriai, kabeliai ir kitų komunikacijų įrengtos angos.
4. Sienos ir jų paskirtis surenkamuose gelžbetoniniuose konstrukcijose
Viensluoksnės sienos dažnai naudojamos kaip atraminės, suteikiančios vertikalią išlaikymą. Dažniausiai naudojamos 100-300 mm storio sienos iš C25/30 stiprio betono, armuotos dviem armatūriniais tinklais. Maksimalus rekomenduojamas aukštis iki 3,80 metro; sienos gali būti gaminamos iki 4 metrų aukščio, tačiau jų transportavimas sudėtingas. Maksimalus aminio ilgis/Plotis iki 12 metrų, racionaliau projektui - iki 6 metrų pločio, nes tai lengviau transportuojama ir ekonomiškiau suarmuojama. Sienos svoris turėtų neviršyti 10 tonų.
Tokių sienų šonuose reikia numatyti papildomas kilpas, kad sienas būtų galima statyti vertikaliai statybos aikštelėje. Gali būti įrengiamos nišos radiatoriams ar kitoms komunikacijoms. Pakabinamos viensluoksnės sienos dažnai būna 70-100 mm storio, iš granitinės skaldos betono, armuotos vienu armatūriniu tinklu, su atitinkamais ugniai atsparumo reikalavimais. Liftų šachtos gali būti surenkamos iš atskirų elementų arba gaminamos kaip tūriniai elementai per visą pastato aukštą su anga lifto durims ir reikalingomis metalinėmis detalėmis lifto konstrukcijos tvirtinimui. Atraminės gelžbetoninės sienos naudojamos ten, kur būtinas vertikalių reljefo formavimo darbų įrengimas (grunto perkryčiai, šlaitų atitverimas).
5. Krovimas, sandėliavimas ir transportavimas
Gaminiai sandėliuojami ant lygaus, tvirto pagrindo, tašelius ar lentas dedant išilgai gaminio, 10-25 cm atstumu nuo šonų. Kadangi maršai kraunami vienas ant kito, būtina užtikrinti, jog sandėliuojant nenuskiltų pakopų briaunos. Aikštelės sandėliavimas vyksta ant lygaus pagrindo, kai tarp kaladėlių įterptos smulkiagrūdžio betono skaldos šerdys, kad užtikrintų horizontalumą. Montuojant aikšteles, tarpai tarp aikštelių galų ir išėmų sienose užbetonuojami. Atsargiai reikia laikyti tarpus tarp konstrukcinių elementų, kad būtų išvengta netikėtų deformacijų ar vibracijų, kurios galėtų įtakoti aikštelių funkcionalumą.
Gaminiai gali būti transportuojami horizontaliai arba vertikaliai, priklausomai nuo dydžio ir transportavimo galimybių. Sienos gali būti transportuojamos horizontalioje padėtyje, o jų maksimalūs gabaritai - plotis iki 12 metrų, aukštis iki 3,80 metro. Tokių statinių dydis ir svoris lemia transportavimo įmanomumą ir rinką - rekomenduojama naudoti ekonominį ir saugų sprendimą su specialiai parengtomis transportavimo priemonėmis.
Ukmergės gelžbetonis yra Lietuvoje veikianti įmonė, žinoma dėl betoninių ir šilumos izoliacinių gaminių. Jie siūlo ne tik standartinius sprendimus, bet ir individualius užsakymų sprendimus klientams, atsižvelgdami į jų poreikius. Įmonė jungia kokybę, patirtį ir ilgalaikį bendradarbiavimą su klientais, siekdama užtikrinti aukštą paslaugų lygį ir klientų pasitenkinimą.
6. Papildomi patarimai montavimo saugumui ir kokybei
- Klojinių paviršiai - užlyginimo kokybė pagal užsakovo pageidavimą; galima užlyginti itin glotniai, kad nereikėtų papildomos apdailos.
- Aukštos kokybės armavimas - apsauginis armavimo sluoksnis ir nuosklembos montuojami kruopščiai, siekiant išvengti kampų aptrupėjimo transportuojant ar montuojant elementus.
- Kėlimo įranga - permontuoti ar nustatyti stropų ilgius taip, kad pakeliamas gaminys kabotų projektinėje padėtyje su teisingu kampu.
- Sandėliavimas - laikyti ant lygaus pagrindo, užtikrinant, kad briaunos nepakenktų kitiems elementams; riboti rietuvėje esančių gaminių skaičių iki rekomenduojamų normų.
- Antroji dalis - sienos gali būti transportuojamos horizontaliai, o jų gabaritai ir svoris turi būti optimizuoti transportavimo metu.
| Naujoji medžiaga | Keičiamas komponentas | Pastaba |
|---|---|---|
| Betonas | C30/37 | Aplinkos poveikio klasė XC1, RC2 |
| Sienos | 100-300 mm storio | Gali būti iki 4 m aukšto |
| Sienų lentelės | Nišos ir kanalai | Skirti komunikacijoms |
