Pamatai yra vienas svarbiausių statybos elementų, o jų šilumosizoliacija ir atsparumas drėgmei tiesiogiai lemia energinį efektyvumą ir komfortą. Finnfoam siūlo naują sprendimą polinių pamato rostverko įrengimui - U formos klojiniai iš ekstrudinio polistireninio putplasčio (XPS). Tokia konstrukcija leidžia vienu įrengimo etapu suformuoti klojinį rostverko išliejimui ir apšiltinti pamatus iš trijų pusių. Maksimalus įrengiamo rostverko aukštis - 56 cm, o plokščių montavimas vyksta greitai ir paprastai be papildomų klojininių įrenginių nuomos.
Medžiagos ir moduliai

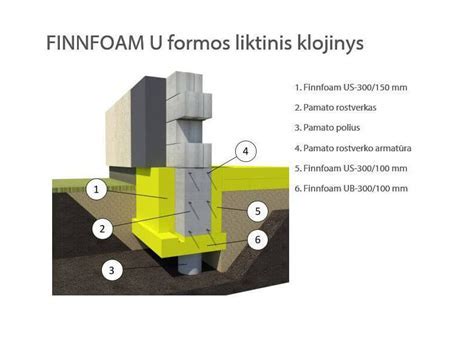

Fundamentinė sistema remiasi specialiai išfrezuotomis Finnfoam plokštėmis F-300, iš kurių formuojami liktiniai klojiniai. U formos klojiniai sudaro apatinę plokštę UB-300/100 mm ir šonines plokštes US-300/100-200 mm, US-300/100-150 mm ar US-300/100-100 mm, įvairiems rostverko plotims. Kampiniai elementai U20, U25 ir U30 leidžia tiksliai prisitaikyti prie kampų geometrijos. Plokščių paviršius yra rifliuotas, taip pagerinamas sukibimas su betonu, todėl papildomų šiaušimo ar plėvelių nereikia.
Apatinė plokštė parenkama pagal rostverko plotį: 200, 250 arba 300 mm (UB-300/100-20, -25, -30); plokštės storis visuomet 100 mm. Šoninės plokštės gali būti 100, 150 arba 200 mm storio. Kampiniai elementai taip pat turi storį 100 mm ir komplektuojami poromis vienoje plokštėje. Plyšiai tarpuose užpildomi armatūra ir betonu.
„Finnfoam LS300“ - plokštuminių pamatų plokštės šoniniam tvirtinimui, su 40×50 mm liežuvėliu, leidžiančiu tvirtinti plokštes į apatinę plokštę. „Finnfoam“ LB300 - 100 mm storio plokštės, montuojamos horizontaliai aplink pastato perimetrą, su grioveliu šoninei plokštei įstatyti. Plokštės gamykloje išpjaunamos su grioveliais ir įpjovomis, todėl montavimas tampa dar paprastesnis ir tikslus.
Montavimas ir eiliškumas
- Pradėkite nuo kampo ir naudokite kampinius elementus U##20, U##25 ar U##30, kuriuos galima pjauti per pusę, kad sudarytumėte du kampinius elementus vienai kampinei jungčiai.
- Šoninės plokštės US300/150 mm ir US300/100 mm įstatomos į apatinės plokštės griovelius taip, kad siūlės nesutaptų vienoje linijoje.
- Tarp šoninių plokščių įstatomi vamzdeliai su atraminiais kūgiais ne rečiau kaip 1 m, per juos perveriamas ilgasriegis, o galai prisukami veržlėmis, užtikrinant tarpusavio standumą.
- Į suformuotą klojinį pagal projektą įmontuojama armatūra, paruoštas klojinys užpildomas betonu ir sutankinamas bei išlyginamas.
- Betonui sukietėjus, ilgasriegiai ištraukiami, o kampai papildomai sutvirtinami.
Vienu įrengimo etapu formuojamas rostverko klojinys ir jo šilumos izoliacija, todėl procesas spartėja, o papildomos hidroizoliacijos ar plėvelių dažnai nereikia, nes plokštės neįgeria drėgmės. Maksimalus rostverko aukštis - 56 cm. Įrengto rostverko plotis gali būti 200, 250 ar 300 mm, o šoninių plokščių storis - 100, 150 ar 200 mm. Tokia modulio konstrukcija suteikia lankstumo įvairioms projekto geometrijoms.
Privalumai ir techniniai ypatumai
- Greitas ir paprastas montavimas: darbai vyksta greičiau, nereikia nuomotis papildomų klojininių bei ilgalaikio apšiltinimo proceso.
- Aukštas šilumosizoliacijos lygis: tinkamas A++ klases namams; sumažina šilumos nuostolius per pamatus.
- Atsparumas drėgmei: Finnfoam plokštės nelinkusios į drėgmę, hidroizoliacija ar papildomos plėvelės beveik nereikalingos.
- Pagerintas sukibimas su betonu: rifliuotas paviršius įtvirtina gerą sukibimą, nereikia papildomo paviršiaus paruošimo prieš tinkavimą.
- Reguliuojamas aukštis ir plotis: rostverko aukštis iki 56 cm, plokštės storis ir pločiai prisitaiko prie projekto poreikių.
- Lengvas montavimas ant įvairių sienų konstrukcijų: mūro, betono, medžio ir kt. sienos gali būti izoliuojamos tiesiai ant esamos pagrindinės sienos.
Be to, liktiniai klojiniai suteikia trijų sluoksnių konstrukciją: išorės izoliacija, gelžbetonio branduolys ir vidinė izoliacija, kas dar labiau pagerina energinius rodiklius ir garsą izoliuoja. Dėl didelės masės gelžbetonio branduolys padeda slopinti oro garso sklidimą, o derinant su tinkų sluoksniais ir plaukiojančiomis grindimis galima pasiekti aukštą akustinį efektyvumą.
Kitos praktinės taisyklės ir rekomendacijos
- Galerariume: galima palikti seną elektros instaliaciją, tik pakėsti lizdus ir užsandarinti atsiradusias skyles.
- Po plokščių montavimo pertekľus sandarinimo putų išėmamas, o plokščių sandūros užglaistomos gipso kartono plokščių glaistu.
- Geometrijai užtikrinti būtina laikytis kampinių elementų parinkčių ir taip pat užtikrinti šoninių plokščių uždarymą tarpusavyje per ilgasriegio tvirtinimą su veržlėmis.
- Montuojant, kampuoja kampinių elementų nuolydžiai ir jų sujungimas turi užtikrinti vientisą, tvirtą konstrukciją.
Beveik identiški, bet skirtingi sprendimai
Thermo U forma - liktiniai klojiniai iš EPS 150, kurie siūlo patikimą sprendimą patikimam pamato apšiltinimui. EPS medžiaga atspari ugniai (savaime gęstantis) ir lengva montuoti; užpildomi betonu be papildomų įrankių. BEWI sistema naudoja EPS 200 tipo polistireninį putplastį, kuris pasižymi mažiausiu vandens įgeriamumu ir didžiausiu mechaniniu atsparumu. Plokštės turi specifinius griovelius, užtikrinančius tikslų surinkimą ir sandarumą.
Taikymo ypatumai renovacijai ir naujiesiems projektams
Haus įrengti klojiniai pamatams ir sienoms yra puiki alternatyva gyvenamųjų namų statybai ar renovacijai. U formos klojiniai idealiai tinka projektams, reikalaujantiems greito montavimo, didelio energinės efektyvumo standarto ir patikimos šilumos izoliacijos. Maksimalus rostverko aukštis - 56 cm, o galimi plokščių storiai - 100, 150 arba 200 mm, leidžiant prisitaikyti prie projekto poreikių. Montavimo metu svarbu užtikrinti, kad plokštės nesudėtingai tilptų į planuojamą plotį ir užtikrintų tinkamą kūgių, vamzdelių ir armatūros išdėstymą.
Charakteristikos ir pastabos dėl konstrukcijų ilgaamžiškumo
- Skirtumas tarp tradicinių klojinų ir U formos liktinių klojinų yra ženklus. Liktiniai klojiniai turi paprastą montavimą, nereikia nuomotis klojinio technikos ir leidžia greitai atlikti betonavimo darbus. Jie užtikrina puikią šilumosizoliaciją ir atsparumą drėgmei.
- Gamybos metu parenkami skirtingi matmenys, kampai ir storiai, todėl kiekvienas objektas gali būti įgyvendintas pagal specifinį rostverko plotį ir aukštį.
- Šiluminė varža priklauso nuo EPS/XPS parametrų ir sienos konfigūracijos; gelžbetonio branduolys suteikia didelį masės ir padeda slopinti garso sklidimą. Derinant su tinko sluoksniais ir plaukiojančiomis grindimis galima pasiekti aukštą Rw vertę.
Daugiasluoksnė sistema ir sąmata
Priklausomai nuo projekto, galima įtraukti papildomas konstrukcines ar inžinerines sistemas (tinkavimo, šildymo, vėdinimo). Kiekvienas elementas (aplinkos laikančios plokštės, šoninės plokštės, apatinė plokštė, kampiniai elementai) yra sukurti individualiai ir pateikiamas į sąmatą pagal užsakovo matmenis. Pateikiame matmenis ir pavidalus:
| Elementas | Matmenys (plotis x storis) | Pastabos |
|---|---|---|
| Apatinė plokštė | UB-300/100 (200, 250, 300 mm rostverko plotis); storis 100 mm | Pagal rostverko plotį |
| Šoninė plokštė (išorinė) | US-300/100-150 mm ar US-300/100-200 mm | Storis 100/150/200 mm; rifliuotas paviršius |
| Šoninė plokštė (vidinė) | US-300/100-150 mm | Storis 100/150 mm |
| Kampinis elementas | U20, U25, U30 | Du kampiniai elementai vienoje plokštėje |
Patikimumas, greitis ir ilgaamžiškumas - išskirtiniai U formos liktinių klojinų bruožai, ypač tinka A++ klasės namams bei renovacijoms. Galutinis įrengimo rezultatas - šiltas, sandarus ir energiją taupantis pamatas su paprastu montavimu ir ilgalaike naudą.
