Tvirtinimo profiliai spintelių kabinimui: tipai, montavimas ir apkrova

Metalinių profilių karkasai yra neatskiriama sausosios statybos dalis, ant kurios dažniausiai montuojamos gipskartonio plokštės. Profiliai naudojami įrengiant pertvaras, sienų bei lubų apdailą. Karkasas, užpildytas mineraline vata, tarnauja kaip laikančioji konstrukcija plokščių tvirtinimui, kartu su kitais konstrukcijos komponentais turi įtakos šilumos bei garso izoliacijai, yra labai svarbus komponentas konstrukcijos atsparumo ugniai užtikrinimui.

Cinkuoto plieno profiliai gipskartonio plokščių apdailai pagal montavimo paskirtį skirstomi į sieninius - pertvarinius ir lubų profilius. Sieniniai arba pertvariniai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. Prie perdangų (grindų ir lubų) UA profiliai tvirtinami specialiais UA kampuočiais, kuriuose yra ertmės elektros laidams. Pertvaroje atstumas (žingsnis) tarp statramsčių priklauso nuo pertvaros aukščio: kuo aukštesnė pertvara, tuo profiliai montuojami tankiau ir/arba platesni.

Profiliai ir jų funkcijos

• Sieniniai/pertvariniai: CW ir UW - skirti sienoms bei pertvaroms.
• Lubų: UD ir CD - skirti lubų karkasams ir jų laikymo konstrukcijoms.
• UA kampuočiai - papildomi tvirtinimo elementai perdangoms ir inžinerinėms įrangoms.

Daugelis statytojų pastebi, kad svarbu naudoti tinkamus profilius: nestabilus karkasas gali būti trūkių gipskartonio plokštėse ar siūlėse priežastimi. Tiek horizontalūs, tiek vertikalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos, o visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi.

Lubų karkaso montavimas

Pakabinamų lubų montavimas reikalauja daugiau tikslumo ir kruopštumo. Karkasas - tai prie perdangos pritvirtintas karkasas, prie kurio tvirtinama lubų plokštuma, todėl ji „kabo“ ant karkaso. Dažniausiai naudojami plieniniai profiliai, o lubų plokščių medžiaga - gipso kartonas. Tokios lubos pasižymi stabilumu, patvarumu, ilgaamžiškumu, leisdamos jas dizainuoti įvairiai. Ertmėje tarp perdangos ir sumontuotų lubų patogu slėpti komunikacijas, o kabamąsias lubas lengva išmontuoti, tad toks sprendimas prisideda prie tvarumo.

Gipskartonio lubos laikomos kaip save laikanti konstrukcija, tačiau laikina apkrova papildomai yra iki 3 kg/m² (pvz., mineralinės vatos sluoksniui). Lubų plokštumos gali būti su padidinta garso izoliacija, akustinės, priešgaisrinės savybės, dekoratyvios. Knauf siūlo atskirus konstrukcijų sprendimus su skirtingomis medžiagomis.

Parengiamasis etapas - kiek medžiagų reikia, įvertinamas lubų aukštis, kneeikėjimas šviestuvams, komunikacijoms. Planas parodo, kiek reikia profilių, plokščių bei jų tvirtinimo taškų. Luboms rekomenduojama montuoti du sluoksnius gipso kartono plokščių.

Įrankiai ir medžiagos gipso kartono lubų montavimui

• Lazerinis niveliatorius arba 2-2,5 m gulsčiukas
• Elektrinis suktuvas, plaktukas
• Plokščių keltuvas, metaliniai žirklės profilių pjovimui
• Peilis gipso kartono pjovimui, obliai siūlių formavimui

Lubų montavimui naudojami UD profiliai perimetriškai ir CD profiliai kaip laikantieji. UD profilių tvirtinimas prie sienos - mūrviniai arba betono varžtai, o prie medienos - savisriegiai. Jei lubos tvirtinamos prie medinių sijų, dažnai montuojami metaliniai CD profiliai, prie kurių tvirtinamas gipso kartonas, kad būtų užtikrintas ilgaamžiškumas ir mažiau deformacijų.

(profiliai) ir jų tvirtinimo taškai

Perimetriniai UD profiliai montažo metu prisukami mūrvinėmis arba betonvinėmis kas 80-100 cm (aukštis iki 3 m). Jei pertvara aukštesnė nei 3 m, atstumai mažinami iki 50 cm. Sienos angoje durims ar inžinerijai gali būti papildomų angų, o CW profilių nugara perforuota H formos išpjovomis kas 50 cm. UA profiliai turi būti prailginami tik esant būtinybei - dažniausiai rekomenduojama vengti jų jungimo, bet kartais reikalinga išeiti perangą ar praėjimus.

Deformacinei siūlei ar slydimo jungčiai būtina skirti dėmesį - ją užtikrina specialios juostos ir mastikos, pavyzdžiui, Trenn-Fix ir Trennwandkitt. Tai leidžia užtikrinti, kad lubos ir sienos judėtų be įtrūkimų. Deformacinių siūlių reikia įrengti kas 10 metrų lubų ilgio, taip pat ir sudėtingose formose (L, U formos lankstiniai).

Gipskartonio pertvarų montavimas

Gipskartonio pertvarų aukštis priklauso nuo pasirinktos sistemos; dažnai jos siekia iki 12 metrų, tačiau prekyboje galima įsigyti iki 4 m ilgio profilių, tad kyla būtinybė ilinti profilius. Svarbu laikytis taisyklių: CW profilių papildomas UW sujungimas turi būti įgyvendintas su bent 3 tvirtinimo taškais abiejose šonuose. Nerekomenduojama ilginant UA profilius, tačiau kai kuriose vietose būtina atlikti papildomus angų atidarymus.

Tiesioginis tvirtinimas prie sienos ar lubų taikomas naudojant atitinkamus tvirtinimo elementus: mūrvinės, betonvinės arba savisriegiai priklausomai nuo pagrindo. Sienų pertvaros gali būti instaliacinės - paliekamas tarpas vamzdžiams. Šeriai, siūlės ir jungtys turi būti tinkamai sujungtos, kad užtikrintų stabilumą. Perimetriniai UD bei statramsiniai CD profiliai montuojami atitinkamai, o atstumai tarp jų priklauso nuo aukščio ir pločio.

Gipso kartono plokščių montavimas

Sumontavus karkasą, tvirtinamos plokštės. Plokščių gali būti vienas arba du sluoksniai, tvirtinimas ant lubų nesiskiria nuo sienų. Rekomenduojama plokštes montuoti skersai. Tvirtinant pirmąjį sluoksnį, atstumai tarp savisriegių gali būti iki 500 mm (priklausomai nuo plokščių storio ir apkrovos). Jei montuojamas antras sluoksnis - galima tvirtinti iš karto, o jungčių užglaistyti glaistu. Jei lubos daugiasluoksnės - būtina glaistyti siūles su knauf Uniflott be armatūros juostos.

Gipso kartono plokščių kraštai turi būti aitrosnūs prie gretimų plokščių kraštų. Reikia palikti tarpus dėl deformacijų arba „vaikščiojimo“, o siūles būtina užglaistyti ir gruntuoti. Taip pat būtina įrengti deformacines siūles kas 10 m lubų ilgio, o esant mažoms erdvėms - net ir dažnai.

Specialios sąlygos reikalauja pasirinkti tinkamus plokščių tipus: vonios kambariams - impregnuotos žalios plokštės, kurios yra atsparios drėgmei. Knauf Aquapanel cementinės plokštės drėgnoms patalpoms taip pat gali būti naudojamos.

Montavimo seka

1. Parengiamasis etapas: tikslus matavimas, planavimas ir medžiagų skaičiavimas.
2. Profilių ir pakabų tvirtinimo taškų pažymėjimas ir parengimas.
3. Montavimas: įrengti UD/ CD/ CW profiliai, laikantieji ir pakabinimo detalės.
4. Gipso kartono plokščių montavimas: vienas arba du sluoksniai, plokščių išdėstymas skersai, tvirtinimas savisriegiais.
5. Apdaila: glaistymas, gruntas, dažymas, užbaigimas.

Praktiški patarimai montavimui

• 20 mm ar daugiau nuleisti lubų atveju - naudoti plokštės laikomąjį karkasą su atitinkamomis apkrovas;
• Perimetriniai UD profiliai turi būti kruopščiai pritvirtinti ir vertikalumas patikrintas;
• Gipso kartono plokščių tvirtinimo taškai turi būti išdėstyti taip, kad užtikrintų stiprų laikymąsi ir tolygų apkrovos pasiskirstymą;
• Deformacinės siūlės turi būti įrengiamos kas 10 metrų lubų ilgio arba pagal kitų konstrukcijų poreikius;
• Pirminiai juostų, trenn-Fix ir Trennwandkitt juostų naudojimas užtikrina sklandų judėjimą be įtrūkimų;
• Jei planuojama įrengti dideles kabinamas konstrukcijas ar inkarines pakabas - atitinkamai didinamas laikinių profilių ilgių ir tvirtinimo taškų skaičius.

Ekonominė įtaka ir įvertinimas

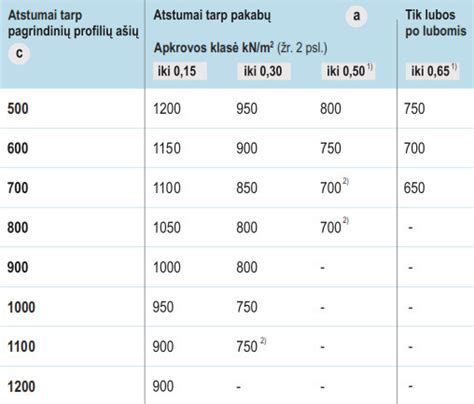

Skaičiuojant apkrovas ir atstumus tarp profilių, orientuojamasi į plokščių storį, svorį ir dažnį. Standartinės konstrukcijos luboms be didesnių apkrovų dažnai naudoja 12,5 mm storio plokštes ir 0,25 kN pakabas, o didesnės apkrovos gali reikalauti 0,40 kN pakabų ir atitinkamai tankesnių profilių išdėstymo.

Pasirenkamos papildomos medžiagos ir jų naudojimas

Jei namų erdvėje reikia padidintos garso izoliacijos ar ugniai atsparumo, galima naudoti specialias plokščių serijas - Knauf White, Knauf Blue ar impregnintas Green plokštes vonios kambariams. Taip pat galimos cemento plokštės drumoms patalpoms (Knauf Aquapanel). Dėl geresnės sandaros ir ilgaamžiškumo labai svarbu atidžiai pasirinkti profilius, tvirtinimo detales ir siūlių sprendimus.
