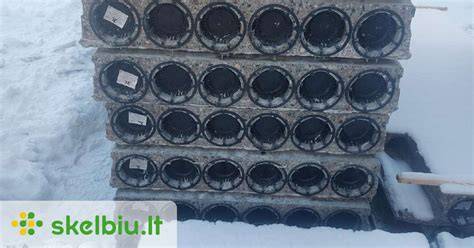

Gelžbetoninės kiaurymėtosios perdangos plokštės gaminamos be pakėlimo kilpų, todėl jos turi būti keliamos traversa, kurioje yra specialūs griebtuvai. Griebtuvuose turi būti apsauginės grandinės, kurios, pakėlus plokšę apie 300 mm virš atramų, įtvirtinamos per plokštės apačią. Plokštės sandėliuojamos ir transportuojamos horizontaliose rietuvėse. Vienoje rietuvėje sandėliuojamos vieno ilgio ir tipo plokštės. Plokštės sandėliuojamos ant tvirto, lygaus pagrindo. Tarp plokščių dedamos medinės tarpinės: ne mažesnės, kaip 20 x 50 mm, kai plokštės storis 200-265 mm ir 20 x 100mm, kai plokštės storis 320-400 mm. Apatinio padėklo tarpinės skerspjūvis ne mažesnis kaip 100 x 100 mm. Tarpinės išdėstomos ne didesniu kaip 400 mm atstumu nuo plokštės abiejų galų ir dedamos per visą plokštės plotį. Tarpinės dedamos vienoje vertikalėje linijoje, perstumti tarpinių negalima. Plokštės PKU 20 ir PKU 22 sandėliuojamos iki 8 vnt. Prieš transportuojant plokštes, reikia įsitikint, ar jos saugiai sudėtos ir pritvirtintos.

Plokščių sandėliavimas (4 pav. Kiaurymėtosios įtemptojo gelžbetonio plokštės yra projektuojamos ir gaminamos ekstruziniu būdu pagal užsakovo pateiktą perdangų planą. Plokšės yra naudojamos perdangų, stogų, sienų atitvarų įrengimui statant pramoninius, administracinius ir komercinius pastatus, mokymo įstaigas, gyvenamuosius namus. Įtemptojo gelžbetonio kiaurymėtosios plokštės pasižymi standžios, ekonomiško skerspjūvio charakteristikomis. Plokštės gaminamos iš C 45/55 ar C 50/60 klasės normaliojo betono ir armuojamos iš anksto įtemptais plieniniais lynais, išdėstant juos tempimo zonoje. Standartinis plokštės atsparumas ugniai yra 60 minučių, bet priklausomai nuo skerspjūvių ir apsauginio betono sluoksnio storio jis gali būti padidintas iki 90 ar 120 minučių.

Įtemptojo gelžbetonio plokštės pasižymi geromis garsą izoliuojančiomis savybėmis. Pagal užsakymą nepertraukiamuoju būdu gaminamos kiaurymėtosios gelžbetoninio perdengimo plokštės. Naujosios plokštės gaminamos automatizuotoje linijoje, armuotos iš anksto įtemptais lynais. Šiuolaikinėje statyboje naudojamos 3 tipų perdangos: gelžbetoninės perdangų plokštės, monolitinės perdangos (betonuojamos statybvietėje) ir surenkamos perdangos iš statybinių blokelių.

VPL plokės naudojamos gyvenamųjų namų, pramonės ir visuomeninių pastatų statybai. Kiaurymėtos perdangos plokštės VPL gaminamos nepertraukiamo formavimo būdu. Jų gamybai naudojama vokiečių šilputa Thermo Perdanga - lengva perdanga, tarpusaukštinė perdanga. Gelžbetonio gaminiai statyboms - perdangos ir sąramos geriausiomis kainomis!

Šiuolaikinėse technologijose atsirado galimybė naudoti ekstruzinės perdangos plokštes, kurios yra be pakėlimo kilpų, o montavimui suteikiami nemokami griebtuvai. Užsakovams galima papildomai užsakyti plokštes su pakėlimo kilpomis. Gamyba užtikrina lygaus paviršiaus kokybę, mažinant papildomas apdailos išlaidas. Plokščių standartinis plotis - 1200 mm, o ilgi gali būti pritaikomi pagal užsakymą. Išilgai siaurinamos plokštės taip pat gaminamos pagal poreikius, užtikrinant armatūros simetriją.

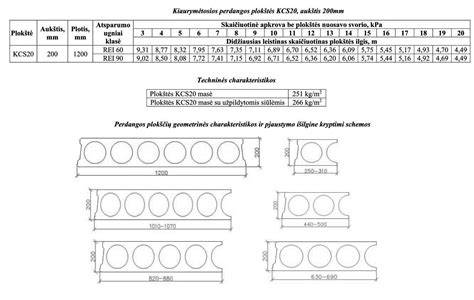

Standartiniai plokščių aukščiai: 200 mm, 220 mm, 265 mm, 300 mm, 320 mm, 400 mm, 500 mm (HCS tipai). Plokštės yra sertifikuotos ir CE ženklu pažymėtos. Ekstruzinės perdangos plokštės gali būti remiamos ant mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų. Yra galimybė atlikti pjaustymus kampu ar stačiai, o plokštės gali būti išklojamos angomis pagal projekto reikalavimus. Plokščių gamyba orientuojasi į dideles laikomąsias galias ir greitą surenkamąjį montavimą.

Lietuvoje dažnai naudojamos kiaurymėtos perdangos plokštės dėl ekonomiško skerspjūvio, lygaus apatinio paviršiaus ir didelės laikomosios galios. Perdangos plokštės gali būti gaminamos su išėmomis (angomis) ir gali būti pjaustomos išilgai iki kampų, užtikrinant projekto reikalavimus. Gaminant plokštes, taikoma nepertraukiamo formavimo metodika, o gaminamos pagal užsakovo perdangų planą su aiškiais angų išdėstymais.

Montavimo ypatumai: siekiant sumažinti montavimo laiką ir užtikrinti kokybę, plokštės perpylamos ant lygaus pagrindo, o tarp jų dedamos medinės tarpinės. Pakeltas plokštė turi būti stabiliai laikoma ir grandinės uždėtos iki jos nusileidimo ant atraminio paviršiaus. Foriniai šonai turi atitikti įstatytas nuostatas: minimalus atraminio paviršiaus ilgis yra 10 cm ant mūro, 8 cm ant betono ar metalo.

Apšvietimo, vėdinimo ir angų įrengimas dažnai reikalauja specialių žinios apie siūlių betonavimą, tvirtinimą, ir armatūros išdėstymą. Siūlių užpildymas atliekamas smulkiagrūdžiu betonu, o tarpai tarp plokščių bei randamos siūlės yra užpildomos ir sušlintos. Perimetro srityje naudojama papildoma skersinė armatūra, o angos formavimui gali būti pritaikytos specialiai projekto suformuotos detalės. Diegiant plokštes svarbiausia išlaikyti tikslumą, kad suformuotos angos ir siūlių tarp plokščių būtų kokybiškos ir užtikrintos.

Montavimo metu būtina laikytis šaltuoju metų laiku taikomų priemonių: sniegą bei ledą valyti nuo atramų ir plokščių, naudoti tinkamos kokybės užpildus ir laikytis temperatūrinių reikalavimų, kai oras žemesnis nei -10°C. Dėl šildymo priemonių plokščių klojime užtikrinama kokybė ir saugumas. Ostai ir tarpai tarp plokščių bei jų sandūros užpildomos tuo tikslu paruoštais mišinių ir skirtingų storio tarpiklių deriniais.

Privalumai ir taikymas

• Greitas montavimas ir didelis laikančiųjų gebėjimų lygis dėl kiaurymėtosios gelžbetonio konstrukcijos savybių.
• Mažesnės galimos statybos sąnaudos dėl lygaus apačios paviršiaus ir lengvesnių montavimo proceso etapų.
• Geras garso ir šilumos izoliacijos lygis dėl plokščių skerspjūvio ir angų architektūros.
• Galimybė formuoti dideles angas ir sutrumpinti statybos laiką, kartu išlaikant konstrukcijos saugumą.
• CE ženklinimas, sertifikatai ir Eurokodo atitiktis užtikrina kokybę ir teisėtumą.

Palyginimas su kitomis perdangų rūšimis

Renkantis perdangų tipą, inžinierius įvertina apkrovas, sienų ir pamatų atsparą, laikančiosios gebos atitikimą planuojamai paskirčiai ir siekiamą šilumos bei garso izoliaciją. Surenkamos gelžbetonio perdangos (pavyzdžiui, Teriva) siūlo didelį greitį montavime, tačiau dažnai reikalauja papildomų izoliacinių sluoksnių. Monolitinės perdangos turi didesnį svorį ir gali būti brangesnės dėl klojinių nuomos, tačiau gali būti naudingos ten, kur reikia ypatingos šilumos izoliacijos. Kiaurymėtos perdangos plokštės suteikia balansą tarp laikomosios galios, lengvumo montavimo ir kokybės paviršiaus, o jų gamybos laikai žymiai trumpesni už tradicinių metodų variantus.

Montavimo etapas žingsniu po žingsnio

1. Paruošiamieji darbai: lygus pagrindas, išvalytos atraminės vietos, patikrinama plokščių geometrija ir matmenys.
2. Iškrovimas ir kėlimas: naudojamas kėlimo traversas, griebtuvai, apsauginės grandinės; plokštės keliamos iki 300 mm virš atramų.
3. Montavimas: plokštės dedamos ant neopreno tarpiklių, patikrinamas atraminis paviršius, plokštės sujungiamos tarp plokščių siūlių ir užpildomos smulkiagrūdžiu betonui.
4. Išlinkio suvienodinimas: laikantis leistinų nuokrypių, naudojami statramsčiai arba suveržimo įrenginiai.
5. Fiksavimas ir ryšiai: sandūros ir ryšiai įrengiami pagal projektą, užpildomi bent C25-C30 betonu.
6. Angų formavimas: formuojamos angos, naudojami specialūs dangteliai arba kilpų įbetonavimas pagal poreikį.
7. Sklandus užpildų užpylimas ir siūlių užtvirtinimas: užpildoma iki projektinio stiprumo, užkertant kelią oro ertmėms.

Verdiktas: ar verta rinktis kiaurymėtas perdangos plokštes?

Taip, nes jos suteikia greitą ir saugų montavimą, užtikrina gerą garso ir šilumos izoliaciją, turi plataus dydžio pasirinkimą ir CE ženklinimą. Dėl ekonominio skerspjūvio ir lengvo plokštės formavimo laikomosios galios jos yra populiarios tiek gyvenamuojuose, tiek pramoniniuose pastatuose. Svarbiausia - laikytis montavimo technikos nuostatų, užtikrinti tinkamą atraminį paviršių, teisingą kėlimo įrangos naudojimą ir teisingą siūlių betonavimą.

Gamybos technologija yra moderni, dažnai su automatizuotomis linijomis, o plokščių tikslūs išmatavimai ir angų vietos papildomai pritaikomi pagal užsakovo perdangų planą. Projekto parengimo etape svarbu įvertinti visas apkrovas, dizaino reikalavimus ir galimas iššūkius montavimo metu. Teigiama tendencija - plokščių naudotojų poreikių tikslus atitikimas, didelis pasirinkimas ir galimybė užsisakyti individualius matmenis, todėl rinkoje siūlomas platus kiaurymėtos perdangos plokščių spektras.
