Trisluoksnės sieninės plokštės naudojamos pastatų išorinėms atitvaroms. Projektuojamos atsižvelgiant į apkrovas, aplinkos sąlygas, priešgaisrinius ir garsinius reikalavimus. Trisluoksnės sienos teoriškai skaidomos į laikančiojo, izoliacinio ir apdailinio sluoksnius. Maksimalus galimas šio tipo gaminių storis - 500 mm. Dažniausiai projektuojami 150-200 mm storio vidinis, 200-300 mm izoliacinis, 70-100 mm apdailinis sluoksniai, bei naudojamas C30/37 stiprio betonas. Izoliaciniam sluoksniui gali būti naudojama kieta akmens vata arba putplastis. Šiltinimo medžiagą ir storį pasirenka užsakovas, pagal konkrečiam pastatui keliamus reikalavimus.
Dvisluoksnės sienos susideda iš dviejų sluoksnių: vidinio (laikančio apkrovas) bei izoliacinio. Sluoksnių storiai galimi tokie patys kaip ir trisluoksniams gaminiams. Tokio tipo gaminiams apdaila pilnai atliekama statybos aikštelėje arba, klientui pageidaujant, gaminio išorėje galima gamybos metu numatyti apdailinį tinklą. Sumontavus tokį gaminį lieka tik objekte jį padengti tinku.
Trisluoksnių ir dvisluoksnių sienų gabaritų apribojimai ir rekomendacijos sutampa su viensluoksnių sienų. Didžiausias rekomenduojamas aukštis iki 3,80 metro. Sienos gaminamos iki 4 metrų aukščio, tačiau jų transportavimas sudėtingas. Maksimalus gaminio ilgis/plotis iki 12 metrų, tačiau racionaliau projektuoti atitvaras iki 6 metrų pločio, nes toks gaminys patogiau transportuojamas, gaminys suarmuojamas ekonomiškiau. Sienos svoris turėtų neviršyti 10 tonų (rekomenduojama). Toks dydis parinktas atsižvelgiant į dažniausiai naudojamų kranų keliamąją galią.
Projektuojant 10 tonų ir sunkesnius gaminius visada papildomai reiktų atsižvelgti į planuojamo naudoti statybos aikštelėje krano strėlės siekio ir kėlimo galios kreivę. Aukštos bet siauros sienos transportuojamos (bei sandeliuojamos) jas paguldžius šonu. Gaminant surenkamas sienas, gali būti įrengiamos nišos radiatoriams ar kitoms komunikacijoms montuoti. Gali būti numatyti užtinkuojami grioveliai arba sienoje paslėpti kanalai elektrai išvedžioti.
Projektuojant pastatus iš surenkamo gelžbetonio svarbu racionaliai sudalinti sienas į atskirus elementus. Reiktų atsižvelgti į faktą, jog angos silpnina elemento laikančią sugėrimo galią. Angas komunikacijoms ir idėtines detales reikia numatyti taip, kad jos nesikirstų su pagrindine gaminio armatūra. Svarbu žinoti, jog sienos gali būti gaminamos ir transportuojamos į statybos aikštelę paverstos šonu. Tokių elementų maksimalūs galimi gabaritai: plotis iki 12 metrų, o aukštis iki 3,80 metro.

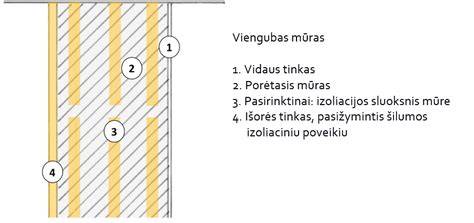

Išorės atitvaroms taip pat labai svarbu šiluminės, akustinės charakteristikos bei sandarumas oro pratekėjimui. Puikios charakteristikos pasiekiamos suprojektavus persidengiantį izoliacinį sluoksnį (2 pav.). Toks perdengimas numatomas tiek vertikaliose, tiek horizontaliose siūlėse. 1 lentelė. trisluoksnės sienos gaminamos stenduose. Gaminamo elemento paviršiai besiribojantys su klojiniu gaunami geriausios įmanomos kokybės, o likusieji paviršiai išlyginami ir užtrinami.
Vidiniame sluoksnyje taikomos 5x5 mm nuosklemos, tačiau klientui pageidaujant gaminama ir su 10x10 mm nuosklembomis. 5x5 mm nuosklembos praktiškesnės, nes tarpai tarp sienų užlyginami su mažesnėmis sąnaudomis. Langų bei durų angose galimi kelių rūšių tvirtinimai. Visais atvejais ties langų ar durų angomisuformuojamos ištisinės konsolės langų atrėmimui (3 pav.).
Priklausomai nuo to kokia izoliacinė medžiaga naudojama skiriasi tarpsluoksninių ryšių išdėliojimo žingsnis. 1.1 pav. mediniai tašas langų tvirtinimui. 2 pav. 3 pav. Trisluoksnės sienos prie pagrindo (6 pav.) ar tarpusavyje (2 pav.) tvirtinamos per paliktas nišas arba specialias detales (6 pav.).
Tarpusavyje (vertikali siūlė) sieninės plokštės tvirtinamos naudojant trosinės kilputes (2 pav.). Montavimo metu per kilputes praveriamas Ø12-16 mm armatūrinis strypas ir siūlė užmonolitinama. 4 pav. 5 pav. Sienų jungimas. 6 pav. Trisluoksnės sienos gaminant, sandėliuojant ir transportuojant keliamos už kėlimui numatytų įsukamų kilpų. Netaisyklingos geometrijos gaminiams reikia visada numatyti sandėliavimo ir transportavimo metu naudojamus padėklus, kurių dėka gaminys išlaikys stabilumą ir nebus pažeistas transportavimo metu. Jei sienas reikia apversti naudojami arba du kranai arba stropai su skriemuliu (8 pav.).
Svarbiausia tokioms sienoms kėlimo kilpas numatyti griežtai pagal svorio centrą, bei kilpas parinkti tokio stiprumo, jog jos išlaikytų gaminį ant dviejų kilpų bet kuriuo metu net ir esant nepalankiam mažam kėlimo kampui. Montavimas atliekamas keliant sienas už kėlimui numatytų kilpų. Kranu nugabenus plokštę į projektinę padėtį, sieninė plokštė nuleidžiama ant ankerinių varžtų ar strypų. Surenkamos gelžbetoninės sieninės plokštės fiksuojamos ir montuojamos dvejomis reguliuojamomis traukėmis.
Šiame kursiniame projekte suprojektuota vienaaukščio pramoninio pastato surenkama briaunota plokštė, atremta ant stogo sijų. Stogo sijos remiasi ant kolonų šarnyriškai. Kolonos remiasi į seklųjį pamatą ir jungiamos standžiai. Pastatas sudarytas iš dviejų tarpatramių, kurių atstumas 24,0 m. Rėmų žingnis 6,0 m. Briaunotos plokštės betonas C30/37 klasės, strypynų armatūra B500-B klasės. Plokštės ilgis 6,0 m, plotis 1,5 m. Išilginės briaunos aukštis 0,4 m, o skersinės - 0,15 m. Gelžbetoninės kolonos betonas 35/45 klasės, strypynų armatūra B400-B klasės. Kolonos matmenys 0,40 x 0,35 m. Projektuojama kraštinė kolona, todėl daroma su galvena sijoms atremti, kurios skerspjūvio aukštis 0,6 m. Kolonos aukštis 9,15 m. Monolitinio sekliojo pamato betonas 30/37 klasės, strypynų armatūra B400-B klasės. Pamato aukštis 1,20 m, pakopos aukštis 0,30 m. Pamato viršaus altitudė -0,15m nuo žemės paviršiaus.
Pastato sienos - iš trisluoksnių plokštų (vidinis ir išorinis sluoksniai - gelžbetonio, tarp jų - polistireninis putplastis). Sieninės plokštės yra tvirtinamos prie kolonų įdėtinėmis detalėmis. Ploščių storis - 24 cm, plotis - 90, 120, 180 cm, svoris - 12 kPa. Tarp kolonos krašto ir sienos ploščių paliekamas 3 cm tarpas. Langai dedami ištisinėmis juostomis. Apatinės sienų ir langų juostos remiasi į pamatų siją, kurios svoris 10 kN. Parenkami preliminarūs kolonos skerspjūvio matmenys. Atlikus stogo sijos skaičiavimą, gaunamas sijos plotis. Vidurinės kolonos skerspjūvio plotis:… Parenkami kolonų matmenys: kraštinių - 400 x 350 mm, vidurinių - 450 x 350 mm. Vidurinės kolonos daromos su galvenomis sijomos atremti, galvenos skerspjūvio aukštis imamas h2 = 600 mm. Pastatas, skersiniame pjūvyje sudarytas iš dviejų tarpatramių rėmo, išilgine linkme gali būti komponuojamas iš keleto ar keliolikos tokių pat rėmų, nutolusių vienas nuo kito. Rėmai tarpusavyje jungiami ryšiais, kurie su kitomis konstrukcijomis užtikrina pastato standumą, statmena plokštumai linkme.
Greita gamyba ir montavimas. Surenkamo gelžbetonio konstrukcijos sumontuojamos greitai - statybos laikas iki 2 kartų trumpesnis nei statant iš kitų medžiagų konstrukcijų; galima statyti šaltuoju metų laiku (esant iki -10 oC temperatūrai). Mažesnės statybvietės išlaidos ir mažesnis darbo užmokestis dirbantiems darbininkams. Į namą greičiau įsikelia gyventojai, greičiau gaunama nauda iš investicijų į namo statybą.
Architektūrinės galimybės. Kiekvienas statinys statomas, atsižvelgiant į architektų ir statybininkų pageidavimus. Naudojant kiaurymėtas perdangos plokštes, galinčias perdengti angas iki 12 m ilgio, gaunamos plačios ir nesuskirstytos namo erdvės, - galima lanksčiai planuoti buto išdėstymą. Ilgesnis pastato eksploatavimo laikas. Fasadų apdailai galima pasirinkti klinkerį, Reckli®, grafinį, atidengtą, spalvotą betoną, todėl galima įgyvendinti įvairius architektūrinius sprendimus - namai atrodo gražiai ir išskirtinai.
Mažos energijos sąnaudos. Gelžbetoninio sienos su akmens vatos, neoporu arba poliuretano putų plokštės izoliacija pasižymi puikia šilumos izoliacija. Naudojami patikimi blokų jungimo mazgai ir modernios siūlių užsandarinimo medžiagos, tad išvengiama šaltojo tilto ir taupoma šilumos energija. Trisluoksnių sienų šiluminė varža siekia 8,5 m2K/W, kai minimali leistina reikšmė gyvenamajai statybai yra 5 m2K/W. Mažos energijos sąnaudos lemia mažesnes sąskaitas už šildymą.
Galinės pavyzdžiai: UAB Betonika gaminamos sieninės konstrukcijos, įtraukiant A ir B akustinės klasės gelžbetonio elementus. Ugniaatsparumas (nuo 60 iki 180 min) žymiai didesnis, lyginant su kai kuriomis kitomis konstrukcijomis, kadangi betonas išlaiko karštį ir neleidžia degimui plisti. Komfortiškas mikroklimatas: betonas puikus šilumos kaupiklis ir ilgina stabilų industrinio pastato mikroklimatą. Gelžbetonio sudėtis ilgainiui išlieka stabili, nereikalauja papildomo cheminio apdorojimo.
