Lizdų blokas, apimantis nuo dviejų iki keturių elektros taškų, yra būtinas, kai reikia prijungti tarpusavyje sąveikaujančią buitinių prietaisų grupę. Nors jo įrengimas ir prijungimas skiriasi nuo įprasto lizdo, žinant subtilybes, galima pasiekti patikimą rezultatą. Šiame straipsnyje išsamiai aprašysime, kaip prijungti lizdų bloką, kokios yra prijungimo galimybės ir į kokias montavimo taisykles reikėtų atsižvelgti.

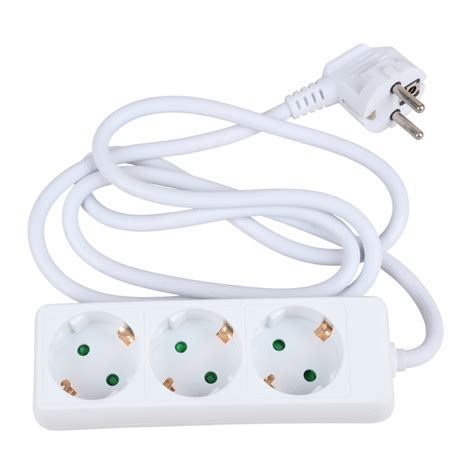

Lizdų bloko konstrukcija nuo įprasto lizdo skiriasi tik "sėdimų vietų" skaičiumi. Jis susideda iš plastikinio korpuso ir vidinės dalies, kurią sudaro gnybtai su kontaktais ir spyruoklės kištukams tvirtinti. Dauguma šiuolaikinių modelių turi įžeminimo kontaktus, skirtiems padidinti sistemos saugumą ir sumažinti įtampą nuo visų prijungtų elektros prietaisų.
Lizdų Blokų Tipai
Yra dviejų pagrindinių tipų lizdų blokai:
- Paslėptiems laidams: Montuojami į sienos storį naudojant modulį iš stiklo formos lizdų dėžučių.
- Atviram laidui: Montuojami ant sienos paviršiaus naudojant plokštės formos lizdų dėžutę.
Be šių dviejų tipų, egzistuoja ir praktiškas ištraukiamas lizdų blokas. Jis lengvai montuojamas į stalviršį ar spintelę, iš kurios prireikus galima jį ištraukti. Jo veikimo principas panašus į ant sienos/sienoje esančių maitinimo šaltinių.
Lizdų Blokų Įrengimo Vietos
Lizdų blokai dažnai įrengiami virtuvėse, pastatydami juos už darbo stalo 10 cm aukštyje, virtuvės spintelių viduje ir už gretimų spintelių sienų 30-60 cm aukštyje nuo grindų. Įgilinti kištukiniai lizdai patogūs jungiant mažos galios buitinės technikos grupę, tokią kaip gartraukiai, viryklės, šaldytuvai. Įgilinto ištraukiamų kištukinių lizdų grupės korpusas, susidedantis iš trijų iki penkių elektros lizdų, lieka paslėptas stalviršyje, kol lengvai paspausite jo viršutinį skydelį.
Įrengiant sales ir svetaines, jie dedami prie kompiuterių stalų arba už televizoriaus ekrano. Vonios kambariuose dažnai galima rasti trijų elektros taškų lizdų grupes, tačiau šiuo atveju naudojami prietaisai su vandeniui atspariais korpusais, dedant juos bent 60 cm atstumu nuo vandens šaltinio.

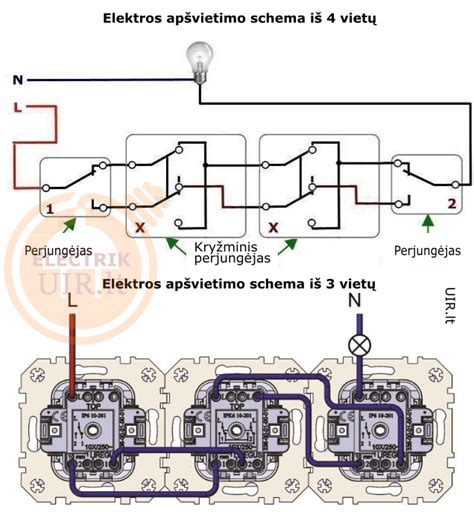

Prijungimo Būdai
Yra du pagrindiniai lizdų blokų prijungimo būdai:
1. Ramunėlių grandinės metodas
Atliekamas vienos grupės lizdų bloko prijungimas. Tai apima visų grupės elementų prijungimą prie bendros maitinimo linijos. Grandinės grandinės metodu sukurta grandinė skirta apkrovai, kuri neviršija 16A. Vienintelis tokios grandinės "trūkumas" yra tas, kad pažeidus vienos iš šerdies sąlyčio tašką, visi už jos esantys elementai nustoja veikti.
2. Kombinuotas būdas (lygiagretus sujungimas)
Šiandien lizdų bloko prijungimas dažnai atliekamas kombinuotu būdu, kuris yra pagrįstas lygiagrečia grandine. Šis metodas aktyviai naudojamas Europos šalyse ir suteikia atskirą liniją galingiems vartotojams. Lygiagretus sujungimas apima dviejų kabelių tiesimą iš jungties dėžutės: pirmasis siunčiamas traukinio pavidalu, maitinant keturis iš penkių lizdų 5 dalių bloke; antrasis atskirai atvedamas į penktą lizdų grupės tašką, kuris bus skirtas maitinimo šaltiniui galingam įrenginiui.
Šio metodo pranašumas yra tas, kad jis užtikrina vieno taško funkcionalumą ir daro jį nepriklausomu nuo kitų netoliese esančių grandinės dalyvių. Pagrindinis kombinuoto metodo privalumas - užtikrinti maksimalų saugos laipsnį, o tai ypač svarbu eksploatuojant galingus ir brangius įrenginius. Vienintelis schemos trūkumas yra padidėjęs kabelių suvartojimas ir elektriko darbo sąnaudos.
Tiek ramunėlių grandinės, tiek kombinuoto ryšio būdai gali būti uždari arba atviri. Pirmasis apima kanalų išgręžimą sienoje, kad būtų galima nutiesti linijas ir "kištukinius lizdus" jungtims, antrasis yra įgyvendinamas tiesiant PE laidininką ant sienos paviršiaus. Plastikinių kabelių kanalų naudojimas padidina atvirų laidų saugumą ir estetiką.
Parengiamųjų Darbų Atlikimas
Pirmas dalykas, kurį reikia padaryti, yra išjungti maitinimą toje vietoje, kurioje bus atliekamas darbas. Išjungę automatinį jungiklį elektros skydelyje, naudodami indikatorinį atsuktuvą, įsitikinkite, kad nėra įtampos.
Reikalingos Medžiagos ir Įrankiai
Iš anksto reikia paruošti šias medžiagas:
- Lizdo blokas
- Dekoratyvinė juostelė
- Trumpikliai
- Laidų kabelis
- Lizdų dėžutės, sujungtos į blokus
- Gipsas arba alebastras
Įrankiai, kurių jums prireiks:
- Plaktukas su grąžtu D 70 mm
- Pastato lygis
- Matavimo juosta, liniuotė ir žymeklis
- Elektros instaliacijos įrankių rinkinys
- Indas gipso maišymui
- Glaistymo peilis
Žymėjimo irParuošimo Etapas

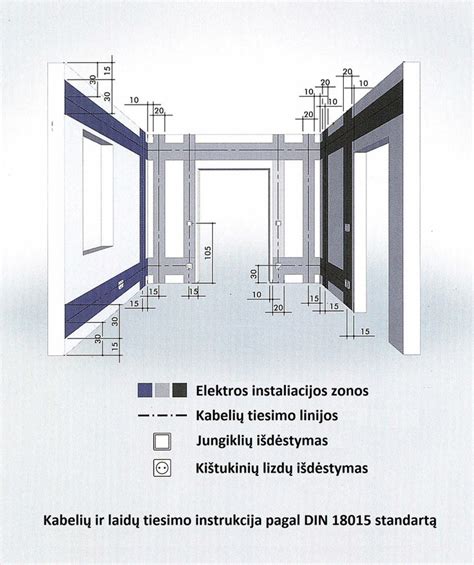

Lizdų grupės montavimo ir prijungimo paprastumas labai priklauso nuo teisingo žymėjimo. Prieš pradėdami dirbti, turėtumėte įsitikinti, kad po siena nėra komunikacijų. Dirbant su gipskartonio pagrindu, svarbu neužlipti ant jį laikančio profilio.
Naudodami liniuotę, lygį ir žymeklį, pažymėkite vietą, kurioje planuojama montuoti. Taikydami ženklinimą jie vadovaujasi tuo, kiek elektros taškų yra grupėje. Kryžminės linijos rodo būsimų skylių centrus. Atstumas tarp kištukinių lizdų centrų turi atitikti 72 mm, kitaip montuojant dekoratyvinį dangtelį jis tiesiog "nesėdės" savo vietoje.
Griovelių ir„Sėdynių“ Kūrimas
Ruošiant „sėdynes“ betoninėje ar plytinėje sienoje, gręžimas palei pažymėtą kryželį pradedamas mažu greičiu, nepamirštant kontroliuoti grąžto padėties. Siekiant užtikrinti montavimo tikslumą, skylė pirmiausia pažymima mažo skersmens grąžtu. Tik po to uždedamas karūna, kuri daro įdubą išilgai būsimos „sėdynės“ kontūro.
Norėdami sumontuoti rozetės grupę betoninėje arba plytinėje sienoje, pirmiausia turite suformuoti kontūrus naudodami karūnėlę, o tada nuimti vidurį kaltu ir plaktuku. Skylėse likusi sienos medžiaga išgraužiama perforuotu kaltu. Po to tarp skylių klojami grioveliai, reikalingi jungiamiesiems iškyšoms lizdų dėžės. Planuojant laidą kloti paslėptą, išilgai pažymėtų linijų išgręžiami grioveliai. Šeriant vieną iš bloko taškų atskira linija, reikia pakloti dar vieną vagą nuo skydo.
Visos skylės ir grioviai išvalomi nuo susmulkintų gabalėlių ir dulkių naudojant šepetį arba medvilninę servetėlę. Ateityje, siekiant apsaugoti PE laidininką ir palengvinti klojimą, geriau pravesti kabelį gofruotoje įvorėje.
Su gipso kartono pagrindu dirbti daug lengviau. Norėdami pagaminti sėdynes, jums reikia tik iškirpti apvalius griovelius, naudojant gipso kartono tvirtinimą pagal ženklinimą. Svarbiausia nespausti per stipriai, kad nesulaužtumėte trapios bazės.
Kištukinių Dėžių Tvirtinimo Specifika

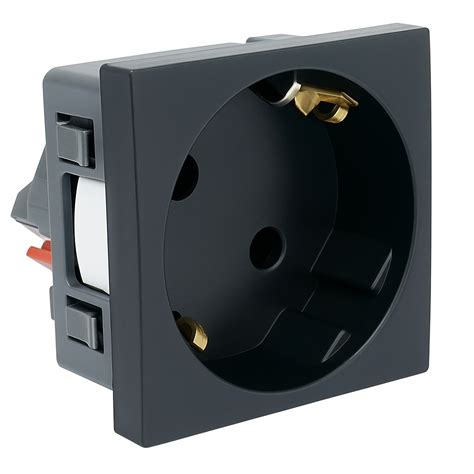

Kištukinių dėžučių tvirtinimui patogiausia naudoti specialius stiklus, tarpusavyje sujungtus plastikiniais spaustukais. Standartinių dydžių apvalios arba kvadratinės konstrukcijos užtikrina tvirtą elementų tvirtinimą plokštumoje. Adapteriai tokiose kištukinėse dėžutėse dažniausiai yra išimamos konstrukcijos, kurios užsifiksuoja į specialius griovelius.
Norėdami pritvirtinti lizdų dėžes mūre ar sienoje, naudokite alebastrinį arba gipso skiedinį. Milteliai skiedžiami vandeniu santykiu 4:1. Alebastro ar gipso likučiais galima užmaskuoti prie lizdo nutiestą laidą. Plastikiniai puodeliai įkasami į sėdynes ir tvirtinami naudojant gipso skiedinį arba specialias nagas, dedamas ant šonų.
Kištukinių lizdų dėžutės, įleistos į sieną, neturėtų remtis į sieną arba išsikišti už jos ribų. Vienintelė išimtis yra tada, kai paviršius turi būti klijuojamas plytelėmis arba apdailinamas tinku. Šiuo atveju kištukinio lizdo dėžutė šiek tiek išsikiša už sienos 5-7 mm.
Elektros Prijungimo Subtilumai
Kai tirpalas įgaus norimą stiprumą, pereikite prie vidinio bloko prijungimo. Norint prijungti kištukinius lizdus grandininiu būdu, iš skirstomosios dėžutės nutiesti laidai vedami į pirmąją kištukinę dėžę. Iškart prieš tai kabelio galai nuimami nuo 10-15 mm pynimo.
Kad vielos sruogos tvirtai tilptų į tvirtinimo lizdus, prieš montavimą varžtai maksimaliai atsukami spaustuku, o sumontavus grąžinami į pradinę padėtį. Prijungdami apsauginį laidininką, turite griežtai laikytis pagrindinio PUE reikalavimo, kuriame teigiama, kad visos šio laido jungtys turi būti neatskiriamos. Instaliacijos kokybės svarbos neįvertinimas gali lemti tai, kad įvykus pavojingam incidentui elektros smūgio rizika gerokai išauga.
Tagiau, jei montuojant galvos maitinimo lizdas praranda kontaktą su žeme, šie grandinės dalyviai netenka apsauginio nulio. Ateityje, jei korpusą netyčia paveiks tinklo įtampa, pavyzdžiui, sugedus lygintuvui, visų prie maitinimo laido prijungtų elektros prietaisų korpusai bus maitinami. Norint pasiekti maksimalų laidų jungčių patikimumą, geriau naudoti lizdus su ne vienu varžtu, o dviem tvirtinimo detalėmis.
Kištukinių lizdų dėžutės su laidais, prijungtais prie atitinkamų gnybtų, įkišamos į sienos angas ir tvirtinamos šoniniais spaustukais. Tada patikrinkite visų prietaisų montavimo patikimumą, naudodami lygį, kad pataisytumėte jų padėtį. Po to belieka „paspausti“ visus varžtus, pritvirtinti korpusą lizdo dėžutėje ir pakeisti dekoratyvinį dangtelį.
