Pastato išorinės konstrukcinės atitvaros (stogas, sienos, grindys, langai ir durys) pasižymi sudėtinga šilumos ir masės mainų sistema, kurių metu nuolat vyksta šilumos, oro ir drėgmės pernešimas medžiagose, konstrukcijose ir pastato elementuose. Dėl to kinta išorinių atitvarų šiluminės ir techninės savybės tiek išoriniuose, tiek ir vidiniuose sluoksniuose. Išorinės atitvaros apsaugo vidaus patalpas nuo atmosferos veiksnių poveikio, bet ir keičiasi su ja šiluma ir drėgme, praleidžia šilumą ir orą tiek į vidų, tiek ir į išorę. Todėl norint palaikyti nustatytą vidaus patalpų mikroklimatą, tokiu būdu užtikrinant komfortiškas sąlygas yra būtina apskaičiuoti atitvarų šiluminius parametrus, drėgminę būseną bei šiluminės inercijos savybes.
Šiluminių parametrų skaičiavimo pagrindai
Atitvaros šiluminių parametrų (sluoksnio šilumos laidumo koeficiento, varžos ir šilumos perdavimo koeficiento) skaičiavimo metodika: sluoksnio šilumos laidumo koeficiento; atitvaros šiluminės varžos; atitvaros šilumos perdavimo koeficiento. Termoizoliacinio sluoksnio storis atitvarose priklauso nuo atitvaros rūšies ir pastato paskirties, naudojamos medžiagos rūšies, deklaruojamojo medžiagos šilumos laidumo koeficiento, atitvarinės konstrukcijos tipo. Atliekant reikalingo termoizoliacinio sluoksnio storio skaičiavimus pagrinde vadovaujamasi STR 2.01.02:2016; STR 2.04.01:2018; LST EN ISO 6946:2008; LST EN 10456:2008.

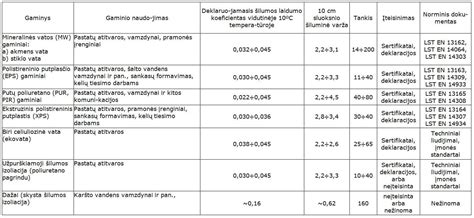

Šilumos laidumo koeficientas (λ) apibūdina medžiagos gebėjimą praleisti šilumos srautą. Kuo žemesnė λ, tuo geresnė izoliacija. Deklaruojamasis λD ir projektinis λds aiškiai skiriasi: λds apibūdina eksploatavimo sąlygomis esančias savybes, įvertinant įdrėkimus ir kitas sąlygas. Jei deklaruojami duomenys nėra, naudojamos STR 2.01.02:2016 lentelės. Už gaminio šilumos laidumo koeficiento deklaruojamų verčių nustatymą atsakingas gamintojas. Kai turimi duomenys, apskaičiuojama projektinė λds reikšmė: λds = λdec + Δλωčia.
Atitvaros šiluminė varža R apskaičiuojama pagal formulę R = d / λds, kur d - sluoksnio storis. Visų atitvaros sluoksnių R susumuojama Rs = R1 + R2 + ... + Rn + Rq, o Rt = Rsi + Rs + Rse. Čia Rsi - vidinio paviršiaus varža, Rse - išorinio paviršiaus varža. U koeficientas skaičiuojamas kaip U = 1 / Rt. Papildomi šiluminiai tiltai ir sandarikliai gali didinti šilumos nuostolius, todėl reikia pataisų.
Pastatų energinio naudingumo reikalavimai Lietuvoje reikalauja, kad naujai projektuotų pastatų sienų šiluminė varža Rs ir visuma Rt atitiktų tam tikras normas. Nuo 2016 m. lapkričio mėn. sienų šiluminė varža Rt turi būti ne mažesnė kaip 8,33 m²·K/W, siekiant A energetinio efektyvumo klasės. Palyginimui, langų ir kitų fasado elementų įtaka įvertinama atitvaros visuma.
Gipso tinko savybės ir jų įtaka mikroklimatui
Gipsinis tinkas yra viena iš natūraliausių apdailos medžiagų. Jis puikiai įsilieja į konstrukcijas, yra lengvas, homogeniškas ir turi daug mikroporų, todėl kaupia šilumą ir tolygiai ją išsklaido į aplinką. Gipsinis tinkas pasižymi mažesniu šilumos laidumu, todėl formuoja jaukumą ir malonų atsipalaidavimą šilumos pojūčiuose. Gipsinis tinkas reguliuoja patalpų mikroklimatą: jis sugėrė drėgmę, o tuomet kai oras išsausėja, išskiria ją atgal.
Tinko privalumai - kietas, elastingas, netrupa, lengva įkalti vinis, greitas džiūvimas, universali tinko sistema bei ekonomiškumas. Gipsinis tinkas gerai sukimba su įvairiais paviršiais ir galima tinkuoti visus vidaus patalpas, įskaitant vonias, virtuvę, rūsius ar klases. Jis skirtas tinkuoti vidaus paviršius su normaliu oro drėgniu. Gipsinis tinkas padeda sumažinti šilumos nuostolius dėl savo mažo šilumos laidumo koeficiento.
Gipsiniai tinko mišiniai, tokie kaip MP 75 G/F, pasižymi lengvu užpildų mišiniu, mažiausiu tinko sluoksniu - 5 mm, tinkuojama vienu arba dviem sluoksniais iki 10-15 mm. Darbams naudojama įranga PFT-G5. Tinkavimas atliekamas su universalumu: tinkuoti galima visus vidaus paviršius, su įvairiais pagrindais, tačiau reikia įvertinti pagrindo savybes. Minimalus tinko storis - 5 mm, vidutinis - 10 mm, o daugiau nei 30 mm reikalingas dviejų sluoksnių metodas. Tinkavimo darbus planuojant svarbu atsižvelgti į galutinio apdailos pobūdį (dažai, tapetai ar venecijietinė apdaila).
Gipsinio tinko ir kapiliarinės šildymo sistemos derinys užtikrina natūralų mikroklimato reguliavimą, nes mikroporos kaupia šilumą ir tolygiai ją atiduoda į aplinką ir vėsindami. Angokraščių šildinimas rekomenduojamas dėl šilumos nuostolių siūlių pavojų - ant langų rėmų rekomenduojama naudoti angokraščio sprendimus su XPS užpildais ir plokščių tvirtinimu, kad būtų išvengta šilumos tiltelių. Mechanizuoto tinkavimo ypatumai: tinka Purkštinės sistemos MP 75 G, optimalaus tinko storis tarp 8 mm ir 15 mm, užpildymo metu naudojama profesionali įranga, o džiūvimo laikas priklauso nuo sąlygų.
Tinkavimo eiliškumas ir praktiniai patarimai
- Sienų gruntavimas pagerina sukibimą ir sumažina drėgmės sugėrimą; dažnai gruntuojama 1-2 kartus, kai kuriose vietose naudojamas BETONKONTAKT gruntas.
- Priešingose vietose montuojami kampai iš nerūdijančio plieno (EJOT) saugo nuo rūdžių ir mechaninių pažeidimų.
- Tinkavimo darbus pradėjus, užpildomas tinko mišinio sluoksnis - optimalus storis 8-15 mm, siekiant išlaikyti tinko savybes.
- Paviršiaus užtrinimas atliekamas kai tinkas pradeda tvirtėti - naudojama šlapia kempinė ir trintuvė, siekiant idealios plokštumos.
- Naujos statybos reikalavimai: nuo 2016 m. lapkričio mėn. sienų šiluminė varža Rt turi būti ne mažesnė nei 8,33 m²·K/W siekiant A klasės.
Angokraščio šildymas rekomenduojamas naudojant ekstrudinį polistirolo (XPS) sprendimus, nes šis požiūris mažina šilumos tiltelius ir didina bendrą fasado sandarumą. Visas langų ir užuolaidų sprendimus reikia planuoti taip, kad būtų sumažinti skaitiniai šilumos nuostoliai tiek per langus, tiek per jų jungtis su konstrukcija.
Šiltinimo medžiagos ir sandarumas
Sandariausia šiltinimo medžiaga yra uždarų porų poliuretano putos. Minimalus sluoksnio storis, norint pasiekti tinkamą sandarumą, yra 4-5 cm; uždarų porų putos neturi didelio oro pralaidumo poreikio. Literatūroje pateikiamas pavyzdys: 15 cm uždarų porų poliuretano putų varža yra R = 6, o U vertė - 0,17 W/(m²·K). Uždarų porų putos leidžia išvengti priešvėjinės plėvelės poreikio.
Geriau išorinių sienų šiltinimui naudoti uždarų porų poliuretano putas, kurios nėra drėgmei jautrios ir puikiai praleidžia vandens garus, panašiai kaip spygliuočių mediena. Reikalavimai: STR neatitinkančių „A++“ namų šilumos perdavimo koeficiento vertės būtina tikslinti iki U = 0,1 arba R = 10 m²·K/W. Pliusas - padidėjus sandarumui ekonomiškai sumažėja šilumos nuostoliai.
Vidaus tinkų įvairovė ir jų poveikis patalpoms
Tinkai užima didelį sienų plotą, todėl labai svarbu jų pasirinkimas atsižvelgiant į pagrindą ir bendrą mikroklimatą. Gipsinis tinkas yra populiariausias Lietuvoje dėl lengvumo, elastingumo ir gebėjimo „kvėpuoti“. Gipsinis tinkas yra ypatingai tinkamas ant nelygių ar kreivų sienų, o jo tinkavimo darbus galima atlikti mechanizuotai, kas spartina procesą. Tačiau vonios kambariuose ar rūsiuose, kur reikalinga hidroizoliacija, tinkas tampa mažiau ekonomiškas. Cementiniu tinku ištinkuotoms patalpoms hidroizoliaciją reikia atlikti tik tiesioginio vandens patekimo vietose.
Gipsinio tinko derinimas su kapiliarine šildymo sistema užtikrina efektyvų šilumos ir drėgmės reguliavimą. Šio derinio dėka tinko mikroporos kaupia šilumą ir skleidžia ją tolygiai; tuo pačiu metu tinkuoje esantys mikrostruktūriniai įdėjimai veikia kaip šildymo ir vėsinimo elementai. Tokios sistemos konfigūracija turi būti suprojektuota taip, kad šildymo vamzdeliai užimtų visą plokštumą be tuštumų, o virš jų pirmas sluoksnis būtų apie 5 mm storio.
Praktiniai patarimai projektams ir statyboms
- Rinktis tinko sistemos sprendimą, kuris derėtų prie pagrindo savybių ir leistų užtikrinti reikiamą šiluminę varžą Rt.
- Tinkavimo darbus planuoti taip, kad tinko paviršius būtų lygus; glotninimą galima atlikti naudojant drėgną kempinę ar specialias trintukus.
- Kampai langų angokraščiai turi būti tvirti ir apsaugoti nuo rūdžių, todėl naudoti nerūdijančio plieno kampus (EJOT).
- Angokraščiai turi būti su XPS sluoksniu ir papildomais armavimo mišinių sprendimais, kad būtų išvengta šilumos tiltelių.
- Tinkavimo darbus atlikti laikantis normų ir grindų bei sienų švaros - naudoti kokybiškas įrangos dalis ir laikytis temperatūros reikalavimų (+5°C - +25°C įprastei veiklai).
Techniniai įrankiai ir įvairovė
Gipsinio tinko ir kapiliarinės šildymo sistemos derinys - tai vienas iš efektyviausių sprendimų patalpų mikroklimatui. Gipsinės sistemos pasižymi lengvu montavimu, bet tinko pasirinkimą ir jo sluoksnių derinimą reikia atlikti kvalifikuotai. Pavyzdžiui, skirtingos gipsinio tinko rūšys (kieti, atsparūs smūgiams, grublėtus paviršius, palengvinti, priešgaisriniai variantai) gali būti pritaikytos skirtingiems poreikiams: nuo gyvenamųjų patalpų iki sporto salių. Tai padeda užtikrinti ne tik šilumos, bet ir garso izoliaciją bei ugdymo įvairovę.
Siekiant išvengti sandarumų, svarbu suteikti tinkamą hidroizoliaciją drėgnose patalpose ir nepamiršti grindų bei sienų sandarumo, ypač kai tinkuojama Vonios kambaryje ar rūsyje. Jei sienos natūraliai nelygios arba reikia daugiau nei 30 mm tinko, gali būti naudinga kloti tinką keliais sluoksniais, taikant „drėgnas ant drėgno“ metodą. Minimalus tinko storis - 5 mm, o optimalus - 8-15 mm; dažnai laikomasi rekomendacijų iš Leitlinien für das Verputzen von Mauerwerk und Beton.
Santrauka apie svarbiausius aspektus
Pastato išorinės atitvaros šiluminė varža ir šilumos perdavimo koeficientas priklauso nuo visų sluoksnių, jų storio, siūlių ir šilumos laidumo koeficiento. Gipsinis tinkas, derinamas su kapiliarine šildymo sistema, suteikia natūralų mikroklimatą, tačiau reikia kruopščiai planuoti hidroizoliaciją bei kampinių ir langinių apsaugą. Naujai projektuojamiems pastatams yra konkrečios šiluminės varžos normos, o tinko pasirinkimas turi būti suderintas su pagrindu ir apdailos planu, siekiant užtikrinti aukštą energinį efektyvumą.
