Gipskartonio konstrukcijų karkasas gali būti montuojamas iš medinių tašų arba metalinių profilių. Pastarieji dėl stabilumo ir ilgaamžiškumo bei paprastesnio montavimo naudojami dažniau. Metaliniai profiliai - itin dažna konstrukcinė medžiaga šiuolaikinėje pastatų vidaus apdailoje. Karkasas turi būti tvirtas ir stabilus. Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta.
Ant švarių grindų pažymimas būsimos pertvaros kontūras, nurodant, kur joje bus angos, bei karkaso atsparumą apkrovoms (taip pat ir konsolinėms) didinantys elementai. Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Savaime suprantama, metalinio karkaso montavimui reikės atitinkamų profilių. Nuo šių aplinkybių priklauso profilių tipas bei papildomų tvirtinimo detalių ir kitų medžiagų kiekiai.
Sieniniai, pertvariniai ir lubiniai profiliai
Sieniniai arba pertvariniai Knauf profiliai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. C arba U raidė rodo profilių konfigūraciją, W arba D - paskirtį. Skaičiai rodo profilio plotį ir sienelės aukštį. Svarbu žinoti, jog profiliai turi būti tinkamo storio metalo, kad juos kerpant, gręžiant, tvirtinant, jie nelinktų, kad juose tvirtai laikytųsi skardvaržčiai ir kitos tvirtinimo detalės. Karkaso ertmė užpildoma izoliacine medžiaga (priklausomai nuo statybinės fizikos reikalavimų).
Jei reikalinga padidinti garso izoliaciją, montuojant karkasą ant perimetrinių UW profilių ir kraštinių CW profilių nugarėlių tepamos dvi sandarinimo masės Knauf Trennwandkitt juostos, profiliai prispaudžiami ir tik tada prisukami prie pagrindo. Prie lubų ir grindų perimetriniai profiliai - UW gulekšniai tvirtinami mūrvinėmis arba metalinėmis betonvinėmis kas 80-100 cm (kai patalpos aukštis ne didesnis kaip 3 m). Kai pertvaros aukštis > 3 m, atstumas mažinamas iki 50 cm.
Ne monolitiniams konstrukciniams elementams naudojami pagrindui tinkami tvirtinimo elementai. Tvirtinant perimetrinį UW profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą. Į horizontalius UW profilius numatytais žingsniais, priklausomai nuo naudojamo profilio pločio ir pertvaros aukščio (standartas yra 60 cm), sustatome vertikalius CW profilius - statramsčius. Patikriname statramsčių vertikalumą, jei reikia, statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi.
Pertvarų gali būti įvairių tipų, tarp jų ir instaliacinės pertvaros, kuomet viduryje paliekamas tarpas vamzdžiams. Savaime suprantama, statybos vietoje yra daugybė situacijų, kuomet ištisinio profilio ilgio nepakanka ir tenka juos ilginti. Tiek horizontalūs, tiek vertikalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu.
Gipso kartono pertvaros ir įranga
Gipso kartono pertvarų aukštis, priklausomai nuo pasirinktos sistemos, gali būti iki 12 metrų. Prekybos vietose dažniausiai galima įsigyti profilius iki 4 m ilgio. Dėl to statybos aikštelėje tenka juos ilginti iki reikiamo aukščio. Klaida, jei vertikalūs Knauf CW profiliai suleidžiami vienas į kitą ir formuojama dėžinė jungtis, bet jie tarpusavyje nesujungiami. Tvirtinant gipskartonio plokštę, savisriegis prasriegia pirmą profilį o sekantį, laisvai įstatytą, atstumia, o jei nepastebėjus ir palikus - turėsime silpną jungtį.
Kad montuojant plokštę nebūtų atstumas antras profilis, per profilio jungties ilgį šonuose reikia padaryti mažiausiai 3 tvirtinimo taškus sujungiant profilius. Tokia pat klaida pasitaiko ir jungiant CW profilius, kai naudojamas papildomas UW profilis. Kai jungtyje naudojamas papildomas Knauf UW profilis, jungties apačioje ir viršuje reikia padaryti po 3 tvirtinimo taškus. UA profilius prailginti galima keliais būdais: du profiliai sustumiami vienas į kitą ir sujungiami papildomu UA profiliu, arba kai plokštės platesnės (75-150 mm) - dvi eilelės skylų, su 4 varžtais per abi eilės.

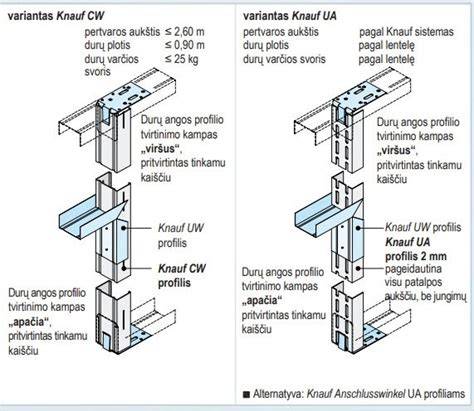

Durų angos profiliai turi išlaikyti apkrovas, todėl montuojant durų angą turi būti laikomasi vienos pagrindinės taisyklės: jeigu bendras pertvaros aukštis daugiau nei 2,6 m, durų plotis daugiau nei 0,9 m ir jos sveria daugiau nei 25 kg, tuomet durų angos šoniniai profiliai turi būti sustiprinti UA profilių pagalba nuo grindų iki lubų.
Kadangi skirtingos medžiagos skirtingai reaguoja į drėgmės ir temperatūros pokyčius, įrengiamos deformacinės arba slydimo siūlės. Deformacinėmis siūlėmis vadinamos gipskartonio sandūros ir kitos konstrukcijų siūlės, taip pat vietos, kuriose gali kilti tempimas ar gniuždymas. Pastato konstrukcinės deformacinės siūlės būtina atkartoti naujai montuojamoje metalinio karkaso konstrukcijoje. Knauf Trenn-Fix juosta klijuojama ant lygaus pagrindo prieš plokščių montavimą, paliekant ~5 mm tarpas tarp plokštės krašto ir sienos, o siūlė užglaistyta. Esamų sienų apkalimas su gipso kartono plokštėmis - įprastas sprendimas renovacijoje ir naujoje statyboje.
Lubų karkasas ir apkalos
Lubų karkaso konstrukcija priklauso nuo plokščių tipo: paprasto gipso kartono, akustinių ar drėgmei atsparių plokščių Knauf Aquapanel. Prieš tvirtinant karkasą prie lubų vizualiai tikrinama lubų kokybė. Pakabų tvirtinimui naudoti tik grynai metalines betonvines, o ne mūrivines su polimeriniais kaiščiais. Sumontavus pagrindinius profilius, montuojami apatiniai montavimo profiliai. Lubų konstrukcijos aukštis susideda iš pakabos, karkaso ir apkalos. Leistinieji pagrindinių ir montavimo profilių tvirtinimo atstumai parenkami pagal sistemos tipą ir apkrovos klasę. Jei lubų apkala daugiasluoksnė, plokščių sluoksniai montuojami perstumtomis sandūromis.
Kiekvienas plokščių sluoksnis tvirtinamas atskirai. Tvirtinant 1-ąjį sluoksnį, atstumus tarp savisriegių galima didinti iki 500 mm (arba 300 mm, kai plokštės 25+18 mm / 2x20 mm). Jei apkala daugiasluoksnė, būtina siūlių glaistyti su Knauf Uniflott ir nenaudoti armavimo juostos 1-ojo sluoksnio siūlėms, o jungtis su kitomis konstrukcijomis. Lubas su pertvara galima sujungti slydimo arba šešėlinės siūlės būdu. Šešėlinės siūlės įrengiamos didesniems plotams, slydimo jungtys - didesnėms plokštumoms, ypač po medinių sijų perdanga.
Slydimo siūlės įrengiamos Knauf Trenn-Fix juosta, kuri turi platų plotį (6,5 cm) su plona klijų juostele. Juostą priklijuojame prie UD profilio, o po plokščių sumontavimo siūlė užpildoma glaistu ir nupjaudoma per 3-5 mm atstumą. Papildomai profilis padengiamas Trennwandkitt mastika, kad konstrukcija būtų izoliuota nuo aplinkinių sienų. Po plokščių sumontavimo siūlė užpildoma glaistu.
Sumontavus gipso kartono plokštes, galima tęsti apdailą. Tinkavimo darbus galima atlikti ranka arba mašina. Rankiniu būdu tinkuojant, vienas meistras gali nutinkuoti apie 10-15 m² per dieną, mechanizuotai - iki 80-120 m², priklausomai nuo įrangos ir organizacijos.
Tinkavimo medžiagos ir technika
Pradinius tinkavimo darbus atlieka Knauf Rotband, Rotband Plus, Goldband, MP-75 serijos tinkai. MP75L skirtas storesniems ar tuo pačiu metu švelnesniems paviršiams (luboms ir silpnesnėms apkrovoms), MP75 Diamant - didelėms apkrovoms, viešajai paskirčiai. Skirtingos šalys (Latvija, Lenkija, Vokietija) turi panašias kokybės charakteristikas - pagrindinis skirtumas gali būti naudojimo paskirtis. Paruošiamieji darbai: pagrindų gruntavimas (Stuc-Primer arba Betokontakt), priklausomai nuo įgeriamumo, temperatūros aplinkos sąlygų. Darbo temperatūra ir drėgmė turi būti apie +5°C ir apie 60% RH.
Išlyginamųjų profilių montavimas: tiksliai horizontalioje plokštumoje, naudojant gulsčiukus ir žymeklius. Profiliai dedami 1,7-1,8 m tarpuose (arba 1,3 m, kai naudojama 1,5 m liniuotė). Visi profiliai tvirtinami iki tol, kol mišinys sustingo. Naudojami gulsčiukai, virvės vadovams ir kita įranga siekiant 1 mm paklaidos tikslumo. Mechanizuotam tinkavimui rekomenduojama naudoti Knauf PFT serijos įrangą, kuri užtikrina vienodą sluoksnio storį ir greitesnį darbų atlikimą. Purškiamas tinkas dengiamas horizontaliomis juostomis nuo apačios į viršų ir tolygiai suformuojamas. Po džiūvimo paviršius nuglaistomas ir paruošiamas klijavimui ar dažymui.
Deformacinės siūlės ir apdailos užbaigimas
Deformacinės siūlės būtinos, kaijungiant skirtingų medžiagų paviršius. Knauf Trenn-Fix juosta padedama prieš plokščių montavimą ir užpildoma glaistu po 3-5 mm atstumu nuo siūlės. Slydimo siūlės užpildomos glaistu. Pasirinkimas priklauso nuo sienų plotų dydžio ir plokščių apkrovų. Po apkalos ir dažymo paviršiai turi būti lygūs, be įtrūkimų, o galutinė apdaila - pagal norimą tekstūrą: lygi, glotni, šiurkšti ar kita.
- Patikriname vertikaliąsias linijas ir įrengiame statramsčius.
- Užpildome ir sujungiame jungtis su papildomais CW/ UW profiliais.
- Sumontuojame perimetrinį UD profilį ir pritvirtiname jį prie pagrindo.
- Atliekame deformacines siūlių užpildymo ir glaistyto darbų tvarką.
Įvairūs pritaikymo pavyzdžiai ir papildomos temos
Lubų ir sienų konstrukcijos dažnai įtraukiamos į vieną sistemą. Sienos gali būti papildomai šiltinamos gipskartonio konstrukcijomis su mineraline vata ir garso izoliacijos plėvele. Išoriniams darbams įrengiamos šlaitinės konstrukcijos su mineraline vata ir garso izoliacija, o už jų - ventiliuojamos arba drenavimo membranos. Gipskartonio plokštės gali būti naudojamos ir su inkarinėmis pakabomis bei traversais, kai reikia didesnės apkrovos montavimo sistema.
Be to, naudojamos sienoms, luboms ir grindims skirtos sandūros juostos Knauf Trenn-Fix, kurias dedame likusiai plokštumai ir užpildome glaistu. Tvirtinimo elementai parenkami pagal pagrindo tipą. Vonios zonose gipskartonio tinkas naudojamas su hidroizoliaciniu sluoksniu. Tuo pačiu metu gipsinis tinkas yra elastingas, gali būti naudojamas tiek renovuojant, tiek naujoje statyboje - dėl jo plastiškumo ir gebėjimo įgauti įvairias paviršiaus faktūras.
