Tiesioginis gipso kartono pertvaros montuojamos ant CW ir UW plieninių profilių karkaso yra vienas paprasčiausių ir greičiausių būdų formuoti vidaus sienas tiek naujos statybos namuose, tiek renovuojamuose objektuose. Tokia konstrukcija yra lengva, universali ir leidžia patalpas išplanuoti taip, kaip patogiausia. Pertvaros iš cinkuoto plieno profilių, į tarpus dedama mineralinė vata, o abiejose pusėse sukamos gipso kartono plokštės. Be to, galima naudoti drėgmei atsparias plokštes drėgnose patalpose.
Sumontavus pirmą gipso kartono sluoksnį, rekomenduojama užglaistyti siūles. Tinkamai parinktos medžiagos ir apgalvotas montavimas leidžia gipskartonio pertvaroms tarnauti ilgai, išlaikyti stabilumą ir užtikrinti patogų patalpų mikroklimatą. Sienų karkasas gali būti formuojamas iš medienos arba plieno profilių, tačiau didelis dėmesys skiriamas plieno profiliams dėl jų ilgaamžiškumo ir atsparumo drėgmei.
Profiliai ir jų savybės
Gipso kartono profiliai skirstomi į sieninius-pertvarinius ir lubinius. Jie gaminami iš pakankamai storos 0,6 mm cinkuoto plieno skardos (kai kuriais atvejais - 2 mm storio profiliai didesnėms apkrovoms). CW ir UW profiliai žymimi raidėmis; C arba U nurodo konfigūraciją, o W - skirta sienoms (vokiškai Wand - siena). Sieniniai profiliai pasirinkti atsižvelgiant į pertvaros storį (50, 75 arba 100 mm).
C1 ir C2 antikorozinės dangos - standartinės klasės - užtikrina profilių ilgaamžiškumą drėgnose ar drėgmės rizikos zonose. C1 tinka sausose, šildomose patalpose, o C2 - vietoms su galimybe kondensuotis ar net nešildomose patalpose (sandėliai, garažai). UA profiliai naudojami durų angoms ir jų susitikimo su kitomis konstrukcijomis vietoms sustiprinti. Perimetriniai UW profiliai leidžia lengvai užtikrinti atitinkamą kampų užpildymą, o UD - be perimetro rėmų pagrindas luboms ir sienoms.
Storis ir forma profilių užtikrina konstrukcijos stabilumą: į plieną įstatomos dalys turi būti kruopščiai parinktos, o kampiniai sujungimai atliekami taip, kad šalies sandūros būtų patvarios. Perimetro ir kampų tvirtinimo taškai turi būti tiksliai išdėstyti, o sudūrimai persidengti ne vienoje linijoje.
Įrengimo principai: iš ko susideda karkasas
Gipso kartono plokštės tvirtinamos prie metalinio karkaso savisriegiais varžtais. Atstumas tarp savisriegių priklauso nuo apkalos tipo: pirmame sluoksnyje - iki 750 mm, paskutiniame - iki 250 mm. Minimalus atstumas nuo krašto - 10-15 mm priklausomai nuo plokštės tipo. Plokštės gali būti tvirtinamos vertikaliai ar horizontaliai, tačiau patartina nenaudoti skersinių jungčių toje pačioje vietoje; galima naudoti mišrias sistemas, bet be kryžmių siūlių.
Medžiagos užpildui dažnai naudojama mineralinė vata (pvz., ROCKWOOL ROCKMIN PLUS arba SUPERROCK), kuri pagerina garso ir šilumos izoliaciją. Del gaisrinės saugos ir garso izoliacijos kartais naudojama akustinė sandarinimo medžiaga (Trennwandkitt, Trenn-Fixx). Vertikalūs CW profiliai montuojami į UW gulekšnius, o UA profilių kampučiai ir laikikliai užtikrina papildomą stabilumą prie perdangos.
Montavimas: nuoseklūs žingsniai
- Konstrukcijos planavimas: iš anksto numatomi garso izoliacijos ir gaisrinių reikalavimų kriterijai, ar pertvara bus sausose ar drėgnose patalpose, pertvaros aukštis, durų angos ir papildomas apkrovas.
- Paruošiamieji darbai: patalpa valoma, pažymimos kontūrinės linijos, nurodomos angos, užtikrinamas lygus paviršius. Jei nelygumai - juos šalinama prieš karkaso montavimą.
- Perimetro profilių montavimas: UW nugarėlėms klijuojama sandarinimo juosta Dichtungsband, o perimetriniai profiliai tvirtinami prie grindų ir lubų. Vertinamas tikslumas ir atstumas tarp tvirtinimo taškų, kuris turi būti 100 cm (iki 3 m aukščio) arba 50 cm (virš 3 m).
- Statramsčių išdėstymas: CW profiliai išdėstomi vertikaliai; durų angos atveju UA profiliai įrengiami pirmiausia, o toliau CW profiliai užpildomi taip, kad siūlės būtų toliau nuo angų kraštų (150-200 mm).
- CW profilių montavimas: perimetrinių profilių nugarėlės užklijuojamos dviem sandarinimo mastikomis (Trennwandkitt) arba naudojama Trenn-Fixx juosta, kuri suteikia garso izoliaciją ir papildomą tvirtinimą.
- Skiriamosios juostos klijavimas: klijuojama Trenn-Fixx juosta ant perimetro, kad sukurtų papildomą atsparumo ir švelnią perėjimą tarp konstrukcijų.
- Gipso kartono plokščių tvirtinimas: plokštės tvirtinamos savisriegiais, atsižvelgiant į sluoksnių skaičių ir plokštės storį. Pirmojo sluoksnio siūlės glaistomos su Uniflott, pjautinės siūlės gruntuojamos Tiefengrund.
- Pirmo sluoksnio ir antro sluoksnio įrengimas: montuojamas pirmas sluoksnis, po jo - antras, užtikrinant, kad abiejose pusėse siūlių vietos nesutaptų. Tvirtinimas turi būti vieno darbo dienos metu. Glaistymo siūlės ir savisriegiai užglaistomi.
- Deformacinės siūlės: ilgesnėms pertvaroms ar grindų-lubų plokščių pokyčiams įrengiamos deformacinės/jungimo siūlės kas 15 m ar dažniau.

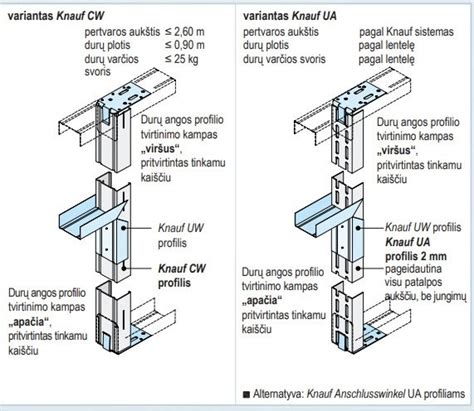

- Durų angų formavimas: pagal durų svorį pasirinkti CW ar UA profiliai, o už skersinių angų - papildomi statramsčiai su gipso kartono apkala. Angų viršūnėse siūlės perstumiamos 150-200 mm atstumu.
Statybinės detalės ir patarimai
- Renkantis profilius, įvertinti tipo paskirtį (lubų ar sienų), matmenis ir standumą. Storesni, sunkiau pjaustomi profiliai dažnai užtikrina stabilesnę konstrukciją.
- Profiliai turėtų būti apsaugoti antikorozinės dangos (C1 ar C2). Net pažeidus paviršių, profilis išlieka atsparus korozijai ir tinkamas lauko darbams.
- Medienos karkasas gali deformuotis dėl drėgmės ir „vaikščiosios” medienos problemų. Dėl šios priežasties dažnai rekomenduojama naudoti plieninius profilius su tinkama antikorozine danga.
- Gipso plokštės turi būti išlaikytos teisingo tipo zonose: balta - standartinė, žalia - drėgmei atspari vidaus patalpoms, raudona - priešgaisrinei saugai, mėlyna - akustinei izoliacijai. Plokštės pjaunamos paprastai peiliu, sulaužant per pjūvį.
- Atliekant montavimą atsižvelgti į durų angas: jos turi būti išdėstytos taip, kad nesutaptų su pertvaros profilių siūlėmis. Taip pat naudoti tvirtinimo elementus pagal pagrindą: mūrvinės ar betonvinės pritaikytos montavimui.
Gipso kartono plokščių pasirinkimas ir skaičiavimai
Gipso kartono plokštės daugiausia turi keletą tipų: Blue - aukštos garso izoliacijos, Silentboard - itin aukštos garso izoliacijos; White - standartinės; Green - drėgmei atsparios vidaus patalpoms. Plokščių svoris ir tankis lemia garso izoliaciją; didesnis tankis dažnai gerina garso slopinimą, ypač naudojant Blue arba Silentboard plokštes.
Pertvarų ilgių ir aukščių planavimas priklauso nuo projekto: šiais duomenimis remiasi techniniai bukletai (Knauf W11/W112). Pirmiausia iš anksto nustatomi perimetriniai UW profiliai, statramsiniai CW profiliai, durų angų vietos ir reikalingos h, storis, sluoksnių skaičius.
Inžineriniai klausimai ir apibendrinimas
Gipskartonio pertvaros karkasas leidžia slėpti elektrą, santechniką ir kitus tinklus, be to, suteikia galimybę formuoti kelių lygių lubas, karnizus ir pan. Svarbiausia montuojant gipso kartono karkasą - stabilus karkasas, tinkami tvirtinimo elementai ir tinkamai parinktos plokštės. Nors sistema atrodo paprasta, kiekviena detalė - nuo profilio pločio iki savisriegių skaičiaus - turi įtakos galutinei kokybei.
How to Install Metal Stud Framing / Drywall
Turinys
Sieniniai ir lubiniai gipso kartono profiliai
Gipso kartono profilių ilginimas
Sienų apdaila gipso kartonu
Kas svarbiausia montuojant gipso kartoninį karkasą
Gipso kartono pertvaros karkaso montavimas
Kabamųjų lubų karkaso montavimas
Durų angos montavimas
Vidaus apdaila gipso kartonu
Reikalingos medžiagos (apytiksliai per 1 m² pertvaros)
- Perimetriniai UW profiliai (0,7 m/1 m²).
- Statramsčiai CW profiliai (2,0 m/1 m²).
- Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 (perimetrio tvirtinimui).
- Sandarinimo juosta Dichtungsband arba Trennwandkitt.
- Skiriamoji juosta Trenn-Fixx.
- Gipso kartono plokštės Blue (dviem sluoksniais).
- Savisriegiai XTN (23 mm pirmam sluoksniui, 38 mm antram sluoksniui).
- Uniflott gipso siūlių glaistas.
- Kurt siūlių armavimo juosta.
- Tiefengrund giluminis gruntas.
- Mineralinė vata (TP115).
- Kantenhobel ir raspelhobel plokštės kraštams.
- Elektrinis suktuvas ir glaistymo įrankiai.
