Termo profilių montavimo instrukcija šiltinimo sluoksnyje

Šiuolaikiniai pastatų energetinių parametrų reikalavimai skatina didesnį dėmesį gerai šilumos izoliacijai. Vienas iš efektyvių būdų užtikrinti optimalius energetinius rodiklius - langų montavimas termoizoliaciniame sluoksnyje naudojant termo profilius. Tai leidžia ženkliai sumažinti šilumos nuostolius, sumažinti šilumos tiltelių susidarymą ir pagerinti bendrą pastato sandarumą.

Kas yra termo profilių sistema?

MTF SYSTEM (Mounting Thermal Frame) - tai modulinė sistema langų ir išorinių durų montavimui šiltinimo sluoksnyje. Šios sistemos pagrindą sudaro moduliai pagaminti iš labai kieto EPS putplasčio, kurio minimalus tankis - 150 kg/m³, o šilumos laidumo parametras λ yra itin mažas - 0,039-0,041 W/(mK). Termo profiliai yra atsparūs drėgmei ir yra tinkami montuoti su bet kokio tipo langais bei durimis, įskaitant aliuminio, medinius ir plastikinius profilius.

Pagrindiniai moduliai yra gaminami trijų skirtingų dydžių, leidžiančių išnešti langą 80, 100 arba 120 mm nuo laikančiosios sienos. Montuojant naudinga taikyti statybinius klijus SOUDASEAL SWI, kurie skirti modulių surinkimui ir sandarinimui.

Termo profilių privalumai ir veikimo principas

• Mažesni šilumos nuostoliai - tinkamai sumontavus langą termo profilyje, lango ir sienos mazgo ψ-koeficientas gali sumažėti net dešimt kartų.
• Palankesnė rasos taško padėtis - šiltesnė aplinka aplink profilį sumažina kondensato ir pelėsio susidarymo riziką.
• Geriau išlaikomas sandarumas ir akustinė izoliacija - taikant trijų lygių sandarinimą (vidinis garo barjeras, vidurinis šilumos izoliacinis sluoksnis, išorinis vandeniui atsparus sluoksnis), oro ir garso skverbimasis žymiai sumažėja.
• Lankstesnė fasado apdaila - langai įsitaiso vienoje plokštumoje su šiltinimo sluoksniu, todėl rėmai lengvai paslepiami po apdaila, o palangių gylis didėja minimalistinei estetikai.

Termo profilių montavimo eiga

1. Matavimas ir profilio paruošimas: Išmatuojamas reikalingas profilio ilgis, o jei reikia - jis išpjaunamas.
2. Profilio išlyginimas: Naudojant gulsčiuką pažymimos kraštine ant sienos, kad profilis klijuotųsi lygiagrečiai.
3. Paviršių paruošimas: Sienos ir profilio paviršiai turi būti švarūs, tačiau grunto naudoti nereikia. Klijuoti galima net ant drėgno paviršiaus.
4. Klijavimo darbas: Klijai tepami dviem juostomis ant profilio nuo vieno krašto iki kito. Kampuose juostos turi persidengti.
5. Langų rėmo tvirtinimas: Naudojamos mūrvarščiai arba varžtai, laikantis rekomenduojamo atstumo tarp jų (A - 700 mm, E - 150 mm).
6. Montavimo sąlygos: Klijavimo metu aplinkos temperatūra turi būti nuo 0 iki +40°C, o paviršiaus temperatūra - nuo 0 iki +35°C.
7. Konsolių parinkimas: Konsolės (gembės) parenkamos pagal lango tipą, sienos tipą, lango svorį ir atstumą iki sienos paviršiaus.

Medžiagos ir tvirtinimo sistemos

Termo profilių montavimui naudojamos šios medžiagos:

• Didelio tankio EPS termo profiliai (tankis ≥ 150 kg/m³; λ ≈ 0,042 W/(mK));
• Termo profiliai pagaminti iš PUR (poliuretano) arba stiklo pluošto konsolės;
• Didelio tempimo varžtai (≥ 8 mm) ir skėtiniai ankeriai;
• Garui nelaidžios vidinės juostos (pvz., illbruck ME508);
• Difuzinės išorinės juostos (pvz., Pro Clima SOLIDO SL);
• Išsiplečianti sandarinimo juosta (BG1 klasė);
• Elastinės PUR putos su minimaliu antriniu plėtimu;
• MS-polimerų mastika siūlėms apsaugoti nuo lietaus.

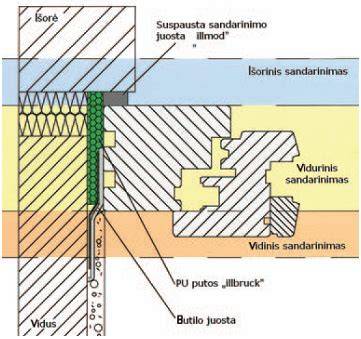

Montavimo siūlės sandarinimas trijų sluoksnių principu

Sėkmingam tridimensiniam sandarumui pasiekti montavimo siūlė skirstoma į tris zones:

• Vidaus zona: sandarinama vidine garo izoliacine juosta, kuri turi būti nepralaidi garams, užtikrinant mažiausiai 50 mm perdangą.
• Vidurinė zona: užpildoma PUR putomis kartu su termo intarpais, kurie izoliuoja garsą ir šilumą.
• Išorinė zona: difuzinė juosta ar išsiplečianti vandeniui nelaidi juosta klijuojama su užlaida ant fasado šiltinimo, užtikrinant bent 25 mm priklijavimo zoną.

Lango montavimas apšiltinimo sluoksnyje - žingsnis po žingsnio

1. Angos paruošimas: Angos geometriniai nuokrypiai neturi viršyti ±3 mm. Išorinė anga turi būti paruošta šilumą izoliuojančia medžiaga, o jos tuštumos užpildytos kietu šiltinamuoju įdaru.
2. Klijavimas ir profilio tvirtinimas: Klijuokite termo profilius su klijais visame perimetre, sandarindami siūles hermetiku, o kartu pritvirtinkite varžtais.
3. Langų įstatymas ir tvirtinimas: Įstatykite langą į angoje ir kaladėlėmis sureguliuokite gulsčiuku. Tvirtinimo žingsnis vertikaliems kraštams - <700 mm, horizontaliems - <300 mm.
4. Siūlių užpildymas: PUR putas purkškite iš apačios į viršų dviem sluoksniais iki 50 %. Po sustingimo putas nupjaukite ir viduryje įspauskite BG1 juostą.
5. Sandarinimas: Užbaikite vidaus ir išorės sandarinimą amatiniu klijavimu, kad būtų išvengta oro ir drėgmės patekimo.
6. Fasado apdaila: Izoliacijos plokštės turi užkloti rėmo kampą bent 20 mm, o angokraščių kampai sutvirtinami tinkleliu ir armavimo sluoksniu.

Vidinės ir išorinės palangės montavimas

Vidinės palangės įrengimas pradedamas nuo angokraščio paruošimo: pašalinamas tinkas, nuvalomos dulkės. Palangė įstatoma su 7-10 mm tarpu nuo angokraščio, neturi remtis kraštais.

Vidinės palangės pritvirtinimas - ant kaladėlių, išdėstytų 400-600 mm žingsniu, po to prisukama prie palanginio profilio varžtais, pastatytas nuolydis ~2° nukreiptas į kambario vidų.

Išorinė palangė montuojama tvirtai, apsaugant ją nuo drėgmės ir dulkių. Palangių paviršius turi būti saugomas nuo tiesioginės drėgmės poveikio ir mechaninių pažeidimų montavimo metu.

Termo profilių medžiagų ypatybės ir tvarumas

Termo profiliai gaminami iš modernių kompozitinių medžiagų, tokių kaip GFRP (stiklo pluošto mechaninis armavimas ir reaktyvinė derva). Skirtingai nuo medienos ar plastiko, šie kompozitai nepraranda matmenų esant temperatūros pokyčiams ir išsiskiria termoizoliacinėmis savybėmis analogiškomis medienai.

GFRP gamyboje sunaudojama iki 75 % mažiau energijos nei gaminant plieną ar aliuminį. Be to, GFRP yra perdirbama ir dažniausiai naudojama pakartotinai, pavyzdžiui, cemento gamyboje.

Langų šiluminių tiltelių mažinimas ir energinis efektyvumas

Lango montavimas termo profilių pagalba sumažina šilumos nuostolius per perimetrą iki 5 kartų, nes langas yra išnešamas į šiltinimo sluoksnį. Tai gerina šiluminį pastato komfortą ir mažina energijos sąnaudas šildymui.

Skaičiavimų pavyzdys: esant 120 m² gyvenamojo ploto namui su 18 m² langų plotu, šilumos nuostoliai per langų šilumos tiltelius montuojant tradiciškai sudaro apie 2781 kWh per sezoną, o montuojant termo profilių sistema - tik apie 556 kWh.

Svarbiausios rekomendacijos ir dažnos klaidos

Norint užtikrinti efektyvų ir kokybišką langų montavimą termo profilių sistemoje, būtina:

• Griežtai įvertinti pagrindo būklę ir technologinę suderinamumą;
• Parinkti tinkamą profilio dydį ir konsolių tipą pagal lango svorį ir išnešimo atstumą;
• Laikyti montavimo žingsnį ir išdėstymą, pagal technines rekomendacijas (varžtų žingsnis, atraminių kaladėlių padėtis);
• Užtikrinti dėmesį sandarinimo sistemoms - naudojant trisluoksnę sandarinimo sistemą su garo, šilumos ir oro barjerais;
• Neleisti improvizuoti arba skubėti - netinkamas pagrindo įvertinimas ir netikslūs matavimai gali lemti didelius šilumos nuostolius ir montavimo trūkumus.

Populiarūs profilių tipai langų išnešimui į šiltinimo sluoksnį

L formos termoprofiliai naudojami, kai langų išnešimas į šiltinimo sluoksnį yra didesnis kaip 110 mm. Šie profiliai tiek klijuojami, tiek tvirtinami varžtais prie sienos, o jų galai turi patogias jungtis, palengvinančias montavimą.

LXPS profiliai skirti iki 100 mm išnešimui. Jie yra tvirti, nelaidūs drėgmei ir gali atlaikyti dideles apkrovas, ypač tinka sunkiems klijuotos medienos langams.

Montavimo siūlės apsauga nuo drėgmės ir oro srauto

Langų montavimo siūlės sandarinimas yra trisluoksnis ir labai svarbus norint išvengti drėgmės kaupimosi bei šilumos nuostolių:

• Išorinė juosta apsaugo nuo lietaus ir vėjo ir užklijuojama ant fasado su geru sukibimu.
• Montavimo putos užtikrina termoizoliaciją ir garso izoliaciją.
• Vidinė garo izoliacinė juosta neleidžia garams patekti į siūlę iš vidaus.

Jeigu jau buvo atlikti montavimo darbai be juostų, galima jas priklijuoti ir po to, prieš pradedant fasado bei vidaus apdailą. Rekomenduojama naudoti aukštos kokybės juostas, pavyzdžiui, SIGA Fentrim IS 2 (10 cm pločio išorei) ir SIGA Fentrim IS 20 (vidui).

Patarimai prieš pradedant montavimo darbus

• Patikrinkite angos geometriją (nuokrypis ne didesnis nei ± 3 mm);
• Pažymėkite lango montavimo plokštumą (~ 2/3 nuo mūro išorės iki šiltinimo sluoksnio storio);
• Nuvalykite ir, jei reikia, nuriebalinkite angos kraštus;
• Paruoškite lango rėmą priklijuodami sandarinimo juostas, palikdami kampų „auseles“;
• Tinkamai išsirinkite gembių (konsolių) tipą ir jų montavimo žingsnį;
• Laikykitės gamintojų rekomendacijų klimato sąlygoms montavimo metu.

Langų montavimo sienose su termo profilių sistema patarimai

Montuojant langus į termoizoliacinį sluoksnį svarbu atkreipti dėmesį į pagrindo kokybę - jei sienos būklė abejotina, pirmenybė turi būti teikiama pagrindo tvarkymui, o ne didesnio kiekio tvirtinimo elementų naudojimui. Tvirtinimo elementų žingsnis ir gylis turi būti parinkti priklausomai nuo sienos tipo (betonas, plytos, dujų silikatas). Montavimo metu būtina tiksliai pažymėti tvirtinimo vietas ir užtikrinti atramų stabilumą.

Profilio bei montavimo sistemų derinimas su sandarinimo sistema leidžia išlaikyti tiek termoizoliacinį, tiek mechaninį stabilumą, o taip pat gerina pastato sandarumą ir saugo nuo drėgmės patekimo.

Medžiagos atsparumas ugniai ir saugumas

Naudojami polistireno putplasčio termo profiliai priskiriami E arba F degumo klasėms, tačiau padengus tinko ir stiklo audinio tinklelio sluoksniais šie rodikliai pagerėja iki B (B-s1, d0). Tai užtikrina ne tik puikias termoizoliacines savybes, bet ir saugumą gaisro atveju - medžiagos lėtai lydosi esant 300-500 °C temperatūrai, stabdydamos temperatūros kilimą pastate.
