Tarpaukštinės perdangos konstrukcija, montavimas ir garso, šilumos bei priešgaisrinės saugos reikalavimai

Patalpoje sumontuotos akustinės plokštės ant sienų ir lubų, kurios padėjo suvaldyti perteklinį aidėjimą ir pagerinti kalbos aiškumą. / Atviro plano patalpoje dėl pokalbių, skambučių ir televizoriaus susidarė per didelis triukšmas. Nors jau buvo įrengtos akustinės lubos ir stalų pertvaros, jų nepakako. / Papildomai sumontuotos garsą sugeriančios sienų plokštės sumažino aidėjimą ir garso atspindžius. Nuo perdangos, sienų iki lubų pilna namo garso izoliacija. Perdangos garso izoliacinė sistema visam biurų pastatui (800 m2) , pagrindinis tikslas , kad perdangos garso izoliacinė sistema būtų ne aukšta ir puikiai sugertų orinius, smūginius garsus. Kombinuota sienų garso izoliacija. Medinės pertvaros garso izoliacijos sistema tam, kad už sienos nesigirdėtų, kaip kalba žmonės, veikia televizorius. Pertvaros garso izoliacija tam. Perdangų tipai ir trys smūgio garso izoliacijos sprendimai. Lengvų ir gerai garsą izoliuojančių grindų ant perdangos įrengimas. Garso izoliacija apima keturių tipų triukšmo šaltinių izoliavimą: ore sklindančio garso izoliavimas, smūgio garso izoliavimas, aidėjimo trukmės ir aplinkos triukšmo izoliacija. Pastatų konstrukcijos turi izoliuoti triukšmą, sklindantį iš kitų patalpų, taip pat iš išorės. Perdangos turi izoliuoti ne tik ore sklindantį, bet ir smūgio garsą. Tokį garsą sukelia įvairūs smūgiai į pastato konstrukcijas, liftų ar kitų pastato inžinerinių įrenginių keliamas triukšmas. Smūgiai į perdangą sukelia jos svyravimus, dėl kurių garsas spinduliuojamas į žemiau esančią patalpą. Akustikos požiūriu statybinės konstrukcijos charakterizuojamos atsižvelgiant į minėtus triukšmo šaltinius. Kaip pasirenkama perdangos konstrukciją? Kaip rodo apklausos, individualių namų savininkai pirmenybę teikia perdangos kainai ir darbo sąnaudoms ją įrengiant, projektuojantys daugiaaukščius pastatus privalo atsižvelgti į perdangos apkrovas, atsparumą ugniai ir kt. charakteristikas. Iš tiesų bet kurios konstrukcijos tarpaukštinės perdangos smūgio garso izoliacija iš esmės priklauso nuo perdangos masės ir izoliacijos sprendimų. Eil. Visada galima ir smūgio garso izoliavimo rodiklių, išmatuotų natūroje, verčių sklaida. Ji priklauso nuo statybos darbų kokybės, konstrukcijų išpildymo tikslumo. Naujuose gyvenamuosiuose pastatuose privaloma ne mažesnė kaip C garso izoliacijos klasė, o tai reiškia, kad ribinis oru sklindančio garso izoliacijos rodiklis R'w tarp butų, butų ir bendro naudojimo patalpų atitvarų (sienos, perdangos) turi būti lygus arba didesnis nei 55 dB, smūgio garso izoliacijos tarp butų tarpaukštinių perdangų rodiklis L'n,w negali būti didesnis nei 53 dB. Norėdami pagerinti masyvios perdangos smūgio garso izoliaciją iš viršaus, geriausias sprendimas yra įrengti akustiškai atsietas liejamas arba surenkamas plūdriąsias sausąsias grindis su izoliaciniu sluoksniu. Garso izoliacijai svarbu izoliacinės medžiagos dinaminio standumo vertė. Dinaminio standumo vertė - tai akustinė izoliacinių medžiagų savybė, priklausanti nuo medžiagos struktūros, elastingumo. Kaip minėjome, perdangos gebėjimas izoliuoti smūgio garsus daugiausia priklauso nuo perdangos ploto masės tipo ir izoliacijos sluoksnio. Efektyviausias sprendimas, norint pagerinti perdangos garso izoliaciją - ant perdangos viršaus įrengti plūdriąsias, dar kitaip vadinamas plaukiojančias grindis. Tiesa, šis variantas tinka projektuojant grindis nuosavame name arba daugiabutyje su pilna apdaila, kai grindis butuose įrengia rangovas. Senesnės statybos daugiabučiuose tai sunkiai įgyvendinama priemonė, nes reikėtų susitarti su viršuje gyvenančiais kaimynais, kad šie įsirengtų tokias grindis. Pirmiausia ant perdangos kaip skiriamasis sluoksnis klojama polietileno plėvelė (ant medinės perdangos naudojamas garui laidus specialus popierius Knauf Schrenzlage). Grindų perimetru prie sienos kabėmis tvirtinama skiriamoji perimetrinė juosta. Ant skiriamojo sluoksnio iš polietileno plėvelės ar popieriaus įrengiamas izoliacinis sluoksnis. Tai turėtų būti atvirų porų medžiaga, tokia kaip mineralinė vata, smulkus keramzitas (2-4 mm frakcijos) ar kiti birūs grindims skirti mišiniai, pvz., Knauf Trockenschüttung PA arba Knauf Schwere Schüttung. Jei reikia, biriu sluoksniu nesudėtinga išlyginti pagrindo nelygumus, jame patogu pravesti komunikacijas. Naudojant mineralines vatas, rekomenduojama, kad izoliacinės medžiagos dinaminis standis būtų ne didesnis kaip 30 MN/m2 . Ant izoliacinio sluoksnio klojamos sausųjų grindų plokštės. Knauf Brown gipskartonio plokštės klojamos 2-iem sluoksniais, taip pat gali būti naudojamos gipso plaušo Knauf Brio plokštės, galimas plokščių storis 18 mm arba 23 mm. Esant didelėms apkrovoms, Brio plokštes galima tarpusavyje suklijuoti. Knauf Brown plokštės tarpusavyje suklijuojamos PVA klijais, perstumiant siūles 40 cm. Sluoksniai tarpusavyje sujungiami kabėmis, kurių ilgis 23-24 mm, o plotis 4-5 mm. Plokštės netvirtinamos nei prie pagrindo, nei prie sienų. Taip įrengiama plūdrioji grindų pagrindo konstrukcija. Visų tipų perdangose su plaukiojančiomis grindimis tarp grindų ir laikančiosios perdangos, tarp grindų ir sienų negali būti standžių ryšių. Izoliacinis sluoksnis turi visiškai atskirti perdangos plokštes ir montuojamas grindis. Per standžius ryšius iš betono, per vamzdžius, liečiančius grindų plokštes, garsas perduodamas iš grindų plokštumos į sienas ar perdangas. Efektyviausias garso izoliacijos ant perdangos sprendimas - plūdriosios grindys ir pakabinamos lubos kartu. Bet, kai nėra galimybės susitarti su viršuje gyvenančiais kaimynais ir ant perdangos įrengti plūdriąsias grindis, lieka pakabinamos lubos. Jos nėra jau toks prastas sprendimas, išskyrus tai, kad šiek tiek mažina patalpų aukštį. Bet akustiškai atsietos pakabinamos lubos - tai antras pagal efektyvumą smūgio ir oru sklindančio garso izoliacijos sprendimas. Tiesa, jeigu perdangos masė didelė (300-400 kg/m2), pakabinamos lubos smūgio garso izoliaciją pagerina nedaug. Bet lengvoms perdangoms, kurių masė yra 150-200 kg/m2, tai efektyvus sprendimas, nes į gretimas sienas perduodama garso energija tampa daug mažesnė, nei ta, kurią išspinduliuoja perdangos plokštė. Pakabinamos lubos su mineraline vata montuojamos lygiai taip pat kaip ir be mineralinės vatos (slankūs išsamūs sąlyčio aprašymai). Mažiausias galimas atstumas tarp perdangos ir pakabinamų lubų turėtų būti 50 mm, bet kuo jis didesnis, tuo geresnė garso izoliacija. Dėl geresnės garso izoliacijos reikėtų rinktis didesnės masės gipskartonio plokštes, pavyzdžiui, Knauf Silentboard arba Knauf Blue, jas montuoti dviem sluoksniais. Tiek pirmo, tiek antro sluoksnio plokščių siūlės glaistomos gipsiniu Knauf Uniflott glaistu. Kitas variantas smūgio garso izoliacijai sumažinti yra įrengti bepakabes lubas. Bepakabės arba laisvai kabančios lubos irgi pagerina smūgio garso izoliaciją. Jų įrengimo principas tas, kad profiliai tvirtinami tik prie sienų, o ne prie perdangos. Naudojami Knauf perimetriniai UW profiliai, kurie tvirtinami prie patalpos sienų. Iš viengubų arba dvigubų CW profilių, esant didesniems atstumams iš UA profilių, sumontuojamas karkasas gipskartonio plokštėms pritvirtinti. Priklausomai nuo naudojamų profilių tipo ir jų pločio bei gipso kartono tipo ir jų sluoksnių skaičiaus, bepakabių lubų plotis gali siekti iki 6 m. Esant garso perdavimui iš vienos patalpos į kitą, greta tiesioginio garso perdavimo per atskiras konstrukcines dalis, visada reikia atsižvelgti ir į garso perdavimą per besiribojančias konstrukcines dalis. Idealus garso suvaldymas galimas tik projektavimo metu, kai tam tikslui numatomi atitinkami sprendimai. Bet, esant taisytinai situacijai, tiek oru sklindančio garso, tiek smūgio garso izoliacijos pagerinimas įmanomas. Geriausia, jei problema identifikuojama ir sprendimas randamas dar iki apdailos darbų. Perdangų paskirtis yra perimti grindis veikiančias apkrovas, atskirti vieno aukšto patalpas nuo kito aukšto patalpų ir užtikrinti akustinį komfortą tose patalpose. Todėl tarpaukštinės perdangos svarbiausios charakteristikos yra jos laikomoji galia ir garso izoliacija. Kalbant apie tarpaukštinės perdangos garso izoliavimo savybes, naudojamas oru sklindancio garso izoliavimo rodiklis Rw ir smūgio garso izoliavimo rodiklis Lw . Oro garso izoliavimo rodiklis parodo, kaip gerai perdanga izoliuoja kalbėjimą, muzikos garsus ir pan., ir kuo šis rodiklis didesnis, tuo oro garso izoliacija geresnė. Pagal LR STR 2.01.07:2003 “Pastatų vidaus ir išorės aplinkos apsauga nuo triukšmo” gyvenamieji dviejų butų ar daugiabučiai pastatai turi atitikti nežemesnės nei C garso klasės reikalavimus. Vieno buto gyvenamųjų pastatų garso klasė projektuojama užsakovui pageidaujant, tačiau turi būti ne žemesnė negu E garso klasė. Standartiškai medinė perdanga konstruojama iš C24 klasės vientisos medienos sijų, kurių aukštis 195/220/245mm. Siūlome šiuolaikinį sprendimą medinei tarpaukštinei perdangai renovuoti - kompozitinę medžio-betono perdangą. Kompozitinė medžio-betono perdanga labai geras sprendimas situacijose, kuriose neįmanoma įrengti naujos perdangos, bet keliami nauji laikomosios galios, garso ir smūgio izoliacijos reikalavimai. Kompozitinės konstrukcijos efektas gaunamas dėka metalinių jungių, kurios sujungia medinę siją ir betono sluoksnį į vieną sistemą, tokiu būdu medžiagos dirba kartu. Eliminavus metalines junges iš konstrukcijos dingtų visas kompozitinis efektas, o betono sluoksnis šioje konstrukcijoje liktų “negyva” apkrova. Šiuo metu daug dėmesio skiriama konstrukcijų šilumos ir hidroizoliacijai. Yra daug rekomendacijų, kaip apšiltinti grindis virš rūsio ar įvažiavimo, tačiau pasigendama detalesnių komentarų apie garso izoliavimo būdus. Taigi, kalbėdami apie grindų klojimą ant perdangos, pagrindinį dėmesį skirsime grindų virš gyvenamų patalpų klojimui (apsaugai nuo garso). Yra trijų tipų garsas hidraulinis (sukelia vandens judėjimas), orinis (balsas, muzika ir pan.) ir smūginis (vaikščiojimas, baldų perstūmimas, šokinėjimas, kalimas ir pan.). Grindys turi izoliuoti orinės ir smūginės kilmės garsą. Oru sklindantį garsą geriausiai sulaiko kietos masyvios medžiagos, pvz., betonas ar plytų mūras, tačiau šios medžiagos beveik neslopina garso. Mineralinė vata puikiai absorbuoja garsą, nors yra prastas garso izoliatorius. Taigi būtina skirti dvi skirtingas sąvokas - garso izoliaciją ir absorbciją. Izoliacija reiškia, kad garsui neleidžiama patekti iš aplinkos, kur yra garso šaltinis, į gretimas patalpas. Absorbcija vadinamas garso atspindžių slopinimas toje pačioje patalpoje ar aplinkoje, kur yra garso šaltinis. Kai šie atspindžiai sugeriami, girdimas mažiau rezonuojantis garsas, todėl patalpų akustika yra geresnė. Smūginis garsas sklinda pastato konstrukcijomis - tiek perdangomis, tiek sienomis. Į gretimas patalpas oru sklindantį garsą izoliuoja didelio svorio ir tankio masyvios gelžbetoninės perdangos bei sienos. Mineralinė vata absorbuoja atspindėtą garsą, slopina triukšmą patalpoje, kur yra jo šaltinis. Taigi belieka izoliuoti smiginį garsą. Klojant grindis ant gelžbetoninės perdangos, svarbiausia vengti standžių ryšių tarp grindų ir gretimų pastato konstrukcijų. Tarp sienų ir lentinių grindų turi palikti 15 mm tarpai, neleidžiančius virpesiams sklisti laikančiomis pastato konstrukijomis. Tarp perdangos ir grindų konstrukcijos turi būti dedamos tamprios amortizuojančios medžiagos, pvz., stiklo plaušo dembliai. Jei lentų danga klojama ant pjuvenų ar drožlių plokščių, garsą izoliuojančia medžiaga turi būti dengiamas visas paviršius. Dedant grindis ant gulekšnių, garsą izoliuojančios tarpinės klojamos tik po jais. Jei gulekšniai išlyginami plastikiniais pleištukais, pakaks dėti garsą izoliuojančią tarpinę po atramomis. Klojant lentines grindis ant medinės perdangos, sunkiau izoliuoti oru sklindantį garsą, nes perdanga yra lengva. Todėl grindų klojimas ant medinės perdangos paprastai sukelia daugiausiai diskusijų. Grindų klojimo specialistai skeptiškai vertina šilumos izoliacijos gamintojų rekomendacijas tarpaukštinėse perdangose garsą izoliuoti šilumos izoliacija. Remdamiesi sena patirtimi, jie siūlo medines perdangas užpilti statybinėmis atliekomis ir tokiu būdu izoliuoti oru sklindantį garsą. "Isover" firmos atstovas R. Šlekys tokius siūlymus laiko niekam tikusiais. Pasak jo, dažnai pamirštama, jog oru sklindantis garsas keliauja ne tik iš kambario į kambarį, bet ir atsispindi toje pačioje patalpoje. Statybinės atliekos garsą izoliuoja, bet jo neslopina. Vis dėlto, norint visapusiškai slopinti garsą, vien šilumos izoliacijos nepakanka. Lentų grindys ant medinės tarpaukštinės perdangos. Lietuvoje mažai kas laikosi grindų klojimo taisyklių, todėl praverstų pasinaudoti skandinavų patirtimi. Klojant grindis, visuose konstrukcijų sąlyčio taškuose, t. y tarp gulekšnių(2) ir sijų(4), tarp sijų ir jų atramų, turi būti dedamos tamprios medžiagos(3). Tarpai tarp sijų užpilami 7 cm smėlio sluoksniu(6), kuris izoliuoja orinį garsą. Grindinių lentų(1) jokiu būdu negalima tvirtinti tiesiai prie sijų(4), nes per jas smūginio garso virpesiai persiduoda tiesiai į lubas, o jų smėlis nesulaiko. Apskritai geriau sijas išdėstyti skirtinguose lygiuose. Lentų grindys ant medinės tarpaukštinės perdangos. Gipso kartonas izoliuoja garsą, o mineralinė vata absorbuoja. Yra ir kitas būdas: į tarpus tarp sijų klojama mineralinė vata(11), prie sijų ant metalinių tvirtinimo elementų(12) kabinama lubų konstrukcija (du gipso kartono sluoksniai). Perdanga - horizontali namo konstrukcija, atitverianti du namo aukštus, aukštą nuo palėpės arba dengianti kitas patalpas, kaip, pavyzdžiui, rūsį. Tai sudėtinė konstrukcija, turinti atlaikyti lenkimo poveikį, kuris susidaro nuo vertikaliai virš jos veikiančių pertvarų, įrenginių, gyventojų, baldų apkrovų bei savojo svorio. Perdangos yra remiamos ant išorinių namo sienų ir laikančiųjų pertvarų (arba pamatų), o esant dideliems tarpatramiams, pridedamos ir klijuoto medžio sijos, metalinės sijos bei kolonos. Perdangos konstrukcija „suriša“ namą, pridėdama papildomo standumo ir stabilumo. Rūsio perdanga - horizontali konstrukcija, skirianti rūsį nuo medinio aukšto virš jo. Vieni klientai renkasi šią perdangą betoninę, kiti - medinę. Grindys - kai namo pamatai yra stulpiniai, grindims suformuoti dedamas medinis grindų skydas. Tai beveik tokia pati konstrukcija kaip tarpaukštinės perdangos. Tarpaukštinė perdanga - lubų/grindų konstrukcija tarp pirmojo ir antrojo namo aukštų. Karkasiniame skydiniame name ji visada medinė. Viršutinio aukšto perdanga / pastogės perdanga - lubos, atitveriančios viršutinį namo aukštą nuo palėpės. Jos dažniausiai formuojamos su stogo santvarų horizontaliosiomis sijomis. Dėl iš palėpės esančių mažesnių apkrovų nei iš gyvenamojo aukšto, ši perdangos konstrukcija dažniausiai būna paprastesnė. Pagrindinė ir dažniausiai pasitaikanti medinė perdanga - tai perdanga tarp namo aukštų. Karkasiniuose skydiniuose namuose naudojamos medinės perdangos - tai sijos su jas dengiančiu lentų paklotu arba plokšte ir kitais reikalingais sluoksniais. Grindų danga - baigiamasis grindų sluoksnis (su paklotu), dažniausiai dedamas tiesiai ant OSB plokštės. OSB plokštė - grindims standartiškai naudojama impregnuota 22 mm (esant c/c 600 mm) plokštė. Taisyklingas jos montavimas padeda išvengti grindų girgždėjimo. Medinis karkasas - iš apskaičiuoto skerspjūvio, maksimalaus ilgio ir tarpų sijų sukaltas medinis perdangos karkasas. Apšiltinimas - kadangi perdanga yra tarp aukštų ir skiria dvi visiškai gyvenamąsias vidaus patalpas, šilumos izoliacija čia nėra būtina. Tačiau šiuo atveju ji labiau naudojama kaip garso izoliacijos elementas, siekiant nepalikti tuščios ertmės aidui susidaryti, kad vaikščiojant antro aukšto grindimis jos nedundėtų. Minimalus rekomenduojamas izoliacijos storis - 100 mm, bet galima karkasą užpildyti ir visiškai. Loteliai (tašeliai) - mediniai tašeliai, dažniausiai 45×45 mm skerspjūvio, kalami priešinga kryptimi nei sijos, po izoliuotu perdangos karkasu. Jie skirti tam, kad jų tarpuose ir prie jų būtų išvedžioti bei pritvirtinti elektros laidai ir apšvietimas. Esant poreikiui (pvz., LED apšvietimui dažnai reikia 70 mm lotelių), juos galima didinti. Gipskartonis - arba bendrai lubų apdailos plokštė. Tai gali būti ir medinės vidaus dailylentės, ir pakabinamos lubos. Jei pasirenkamos gipso kartono plokštės, lotelius rekomenduojame montuoti c/c 400 mm žingsniu, kad plokštės neišlinktų. Norvegijoje ir Švedijoje taip pat esame įrengę akustines priešgaisrines perdangas. Joms naudojami papildomi sluoksniai. Vienas iš sprendinių: tarp parketo ir OSB dedama „plaukiojanti“ grindų gipskartonio plokštė ir 2 cm kieta vata; o iš apačios loteliai tvirtinami ne tiesiogiai prie karkaso sijų, bet ant specialių metalinių profilių, dedant papildomą (iš viso du) gipskartonio sluoksnį. Mūsų namuose naudojame sertifikuotas C24 stiprumo klasės medines sijas. Jų skerspjūvis ir ilgis individualiai skaičiuojamas kiekvienam projektui pagal jo paskirtį ir apkrovas. Mažų patalpų namams dažnai naudojamos 45×220 arba 45×240 skerspjūvio sijos. Lentelėje apskaičiuoti maksimalūs galimi perdangų sijų ilgiai naudojant C24 medieną. Tai bendro pobūdžio informacija, todėl rekomenduojame kiekvieną perdangą skaičiuoti individualiai. Taip, dažniausiai dedamas 50 mm storio betono sluoksnis šildomų grindų formavimui. Svarbu, kad betono svoris būtų įskaičiuotas į apkrovas. Tai priklauso nuo kliento. Nėra būtina, tačiau rekomenduojama dėti bent 100 mm vatos, kad būtų išvengta aido. Girgždančios lubos dažniausiai yra senų technologijų problema. Šiuolaikiniai metodai leidžia to išvengti. Vibracija ir girgždesys atsiranda dėl trinties tarp vinies ir plokštės. Kad to nebūtų, vietoje vinių rekomenduojame naudoti medvaržčius arba specialias sraigtines vinis bei papildomai klijuoti perdangą montažiniais klijais. Tarpas tarp sijų neturėtų viršyti 600 mm. Pagal savo paskirtį, pagal technologinę funkciją visas pastatų perdangas galime suskirstyti į tris skirtingų tipų perdangas. Tai - perdangos virš rūsio, antra - perdangos tarp gyvenamųjų patalpų arba tarpaukštinės perdangos ir trečia - palėpės grindys, kaip perdanga tarp gyvenamosios patalpos ir šaltos palėpės. Visiems trims šiems perdangų tipams yra taikomi skirtingi sprendimai, nes ir jų funkcija arba perdangai keliamas uždavinys skirtingi. Perdangai tarp rūsio ir gyvenamosios patalpos svarbiausia tinkamas termoizoliavimas ir šilumos taupymas. Požeminiuose garažuose, rūsiuose, kitose apatiniuose aukštuose esančiose patalpose dažnai slypi nemenkas šilumos taupymo potencialas, nes dažniausiai šilumos izoliacija jose būdavo neįrengiama. Iš tiesų šios perdangos šiltinimui turėtų būti skiriamas ne mažesnis dėmesys nei sienų ar stogo šiltinimui. Izoliuojant perdangą iš rūsio pusės, pats paprasčiausias sprendimas - prie lubų klijuoti Paroc CGL 20 (c )y plokštes vertikaliai orientuoto plaušto akmens vatos plokštes. Šios plokštės naudojamos nešildomų patalpų, pvz., požeminių garažų ir nešildomų rūsių betoninių lubų šilumos izoliacijai. Taip pat galima naudoti Paroc GRS 20 plokštes. Perdangą virš rūsio, jei ant jos yra įrengiamos liejamosios grindys, patalpos viduje patariama šiltinti Paroc GRS 20 plokštėmis. Taraukštinės perdangos, jeigu jos skiria patalpas, kuriose gyvena ar dirba žmonės, turi užtikrinti smūgio garso izoliaciją. Tam Paroc siūlo du gaminius: Paroc SSB 1 plokštės - nedegios, apkrovą laikanti ir puikiai smūgio garsą izolijuojanti plokštė iš akmens vatos; Paroc eXtra universalios plokštės - oru sklindančio garso izoliacijai. Universalios plokštės Paroc eXtra montuojamos tarp medinių perdangos laikančiųjų sijų nepaliekant plyšių nei tarp sijų ir plokščių, nei tarp pačių plokčių. Smūginį garsą izoliuojančioms plokštėms Paroc SSB 2t ant laikančiųjų sijų turi būti įrengiamas kietas ir lygus pagrindas. - Paroc SSB 1 plokštės turi būti pradėtos montuoti nuo tolimiausių zonų, kad nebūtų vaikščiojama ant jų. - Prieš betonuojant tarpaukštinės perdangos grindis, tarp betono sluoksnio ir sienos būtina sumontuoti izoliuojančią tarpinę. Statant namą, neretai įrengiama šalta palėpė. Palei energinio naudingumo projektus - tokia palėpė tampa erdve orkatiams išvedžioti ir vėdinimo įrangai sumontuoti. Kita vertus, didelėje erdvėje tarp lubų ir stogo galima sumontuoti energiją tausojantį izoliacijos sluoksnį. Šiltinant tokią perdangą, nereikia kloti izoliacinės medžiagos sluoksnio tarp gegnių - šiltinimo medžiaga dengiamos grindys, prieš tai ant jų įrengus oro barjerą iš orui mažai laidžių medžiagų. Palėpei šiltinti rekomenduojama naudoti ypač gerai šilumą izoliančias nedegias universalias akmens vatos plokštes Paroc eXtra. Bendras šiltinamojo sluoksnio storis parenkamas pagal skaičiavimus, tačiau A klasės pastatuose jis turėtų būti 350-600 mm. Ypač svarbu šilumos izoliacijos plokštes apsaugoti nuo šalto oro patekimo į patį šiltinamąjį sluoksnį. Todėl visu pastato perimetru reikia naudoti apsaugos nuo vėjo mineralines vatos plokštes arba difuzinę plėvelę.

Garso izoliacijos principai tarpaukštinėje perdangoje

Klausimas: Name tarp pirmo ir antro aukšto bus įrengta medinė perdanga. Kokia turi būti medinės perdangos konstrukcija, kad būtų gera garso izoliacija. Kokias garsą izoliuojančias medžiagas geriausia naudoti medinės perdangos konstrukcijoje. Komentarai: Norint pasiekti gerą garso izoliaciją tarp aukštų, reikia įrengti plaukiojančias (plūdriąsias) grindis, panaudojant 3 cm storio specialaus akustinio polistireninio putplasčio EPS T. Tik plaukiojančių grindų konstrukcija užtikrina gerą smūginio garso izoliaciją. Smūgio garso izoliacijos tarp pirmo ir antro namo aukštų problemą galima išspręsti dviem būdais. Pirmuoju reikia daug sunkaus darbo, be to, jis nelabai tinkamas mediniams namams, - įrengti sunkesnę, tarkime, betoninę perdangą. Smūgio sukeliamos vibracijos bangos tuo geriau sklinda konstrukcija, kuo standžiau susietos priešpriešinės perdangos plokštumos - antro aukšto grindys ir pirmo aukšto lubos. Pavyzdžiui, įrengiant sausųjų plokščių grindis prie visų vertikalių konstrukcijų (sienų, kolonų ir pan.), su kuriomis ribojasi grindų konstrukcija, tvirtinama speciali briaunų juosta. Ši 8-10 mm storio juosta turi būti elastinga. Sausųjų grindų plokštės paprastai montuojamos ir yra lengvos - kvadratinis metras sveria apie 24 kg (dvisluoksnė konstrukcija). Tai aktualu įrengiant palėpės grindis ant medinės perdangos, kuri nuo per didelio svorio gali išlinkti. Nepaisant nedidelio svorio sausųjų grindų plokštės itin atsparios smūgiams ir tvirtos. Tarkime, Knauf Brown plokštės atsparumas lenkimui išilgine kryptimi - ≥ 8,1 N/mm2, skersine kryptimi - ≥ 3,9 N/mm2. Ant sausųjų grindų pagrindo galima kloti įvairias medžiagas: linoleumą, kiliminę dangą, parketlentes, klijuoti keramines plyteles. Prieš klojant apdailos medžiagas, sausąsias grindis rekomenduojama nugruntuoti gruntu Knauf Tiefengrund, sutvirtinančiu viršutinį grindų sluoksnį. Prieš klojant kiliminę dangą, būtina glaistyti viršutinio plokščių sluoksnio siūles. Prieš klojant parketą glaistyti sausųjų grindų paviršiaus nereikia. Geriau naudoti tokį parketą, kurį sudaro mažiau stumdomos dalys - paruoštą parketo dangą arba mozaikinio parketo dangą. Kadangi parketą, sudarytą iš smukių dalių, reikėtų klijuoti prie pagrindo, o medžio parketlenčių klijuoti prie popierinio Knauf Brown plokštės paviršiaus nepatartina, popierius gali išsisluoksniuoti ir neatlaikyti plokščių „vaikščiojimo“. Šią informaciją be raštiško kompanijos "Super namai" sutikimo naudoti kitose žiniasklaidos priemonėse griežtai draudžiama.

Perdangų tipai ir jų akustiniai sprendimai

• Perdanga virš rūsio: svarbiausia - tinkama termoizoliacija ir šilumos taupymas; šioje vietoje svarbu naudoti plokštes akmens vatos ir laikyti šilumos įsijungimą minimaliai.
• Tarp gyvenamųjų patalpų (tarpaukštinė perdanga): būtina užtikrinti smūgio garso izoliaciją; plaukiojančios grindys su akmens vatos plokštėmis Paroc SSB 1/SSB 2t dažnai rekomenduojamos.
• Palėpės grindys / pastogės perdanga: dažnai formuojamos su stogo santvarų sijomis; palėpė gali būti šilta arba šalta, jai reikalingas įvairus izoliacijos sprendimas atsižvelgiant į energinį naudingumą.

Grindų danga - baigiamasis sluoksnis, dažnai dedamas tiesiai ant OSB plokštės. OSB plokštė rekomenduojama 22 mm impregnuota plokštė su 600 mm žingsniu; teisingas montavimas padeda išvengti girgždėjimo. Prieš klojant apdailos medžiagas būtina užtikrinti, kad tarpai tarp plokščių ir sienų būtų atitinkamai reguliuojami, o siūlės užpildytos glaistu.

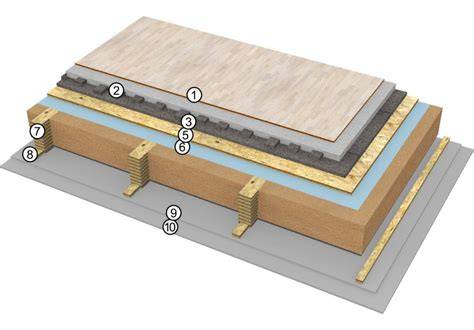

Plūdriųjų grindų ir pakabinamų lubų derinimas

Efektyviausias sprendimas garso izoliacijai tarpaukštinėje perdangoje - plūdriosios grindys. Jei tuo pačiu metu įrengti ir pakabinamos lubos, galima pasiekti dar geresnį akustinį komfortą. Mažiausias atstumas tarp perdangos ir pakabinamų lubų - 50 mm. Kai perdanga turi didelę masę (300-400 kg/m2), pakabinamos lubos pagerina smūgio garso izoliaciją mažiau, tačiau lengvoms perdangoms (150-200 kg/m2) tai labai efektyvu. Įrengiamos mineralinės vatos pakabintos lubos, prireikus - dviejų sluoksnių gipso kartono plokštės, glaistymas Uniflottu. Neviršijant per didelio aukščio, plotį iki 6 m galima pasiekti bepakabių lubų. Tačiau svarbu atsižvelgti į garso perdavimą per besiribojančias konstrukcijas.

Medinės perdangos: šiluma, garso izoliacija ir priešgaisrinė sauga

Medinės perdangos konstrukcijų atveju svarbu užtikrinti ne tik orą sklindančio, bet ir smūgio garso izoliaciją. Plūdriųjų grindų plokštės (pvz., Knauf Brown) gali pagerinti garso izoliaciją 17 dB, palyginti su OSB plokštėmis. Taip pat rekomenduojama tarp sijų įrengti mineralinę vatą (100 mm ar daugiau) ir naudoti tarpinę juostą bei tamprias tarpinės medžiagas tarp sijų, kad nesusidarytų virpesių perdavimas į lubas. Tarp sijų būtina palikti tarpus, pavyzdžiui, 7 cm sluoksnį smėlio, apsaugant orą ir smūginį garso perdavimą.

Priešgaisrinė sauga ir specifiniai reikalavimai

LR STR 2.01.07:2003 reglamentuoja garso klasės reikalavimus daugiabučiuose namuose. Gyvenamieji dviejų butų ar daugiabučiai pastatai turi atitikti C garso klasę orui sklindančiam garso izoliavimui ir L'n,w smūgio garso izoliacijai turėti ne didesnį nei 53 dB. Svarbu integruoti priešgaisrinius sluoksnius ir naudoti nedegias izoliacines plokštes, pvz., Paroc SSB 1/2t. Taip pat prioritetas skiriamas kompozitinėms perdangoms: medžio-betono perdanga su metalinėmis jungtimis suteikia tinkamą akustinį ir priešgaisrinį profilį. Jei reikia papildomų sprendimų, tai rekomenduojama derinti su vietiniu inžinieriumi/specialistu, kad perdanga atitiktų visus reglamentus.

Įrengimo etapų apžvalga

1. Numatyti perdangos paskirtį ir apkrovas; pasirinkti perdangos tipą (rūsio, tarpaukštinė, palėpės).
2. Nustatyti akustinės izoliacijos poreikius ore sklindančiam ir smūgio garsui atitinkamai; pasirinkti atitinkamas plokštes (Paroc, Knauf, etc.).
3. Paruošti karkasą: OSB plokštės, perimetrinės juostos, tarpinės juostos ir tinkamos plokštės (30-40 mm izoliacijai).
4. Įrengti plūdriąsias grindis arba pakabintas lubas su reikiamu atstumu nuo perdangos (50-60 mm); užtikrinti tarpus tarp grindų ir sienų.
5. Užbaigti apdailą: gipso kartonas, dailylentos ar papildomos lubų plokštės, glaistymas, dažymas ar kiti dangos variantai.
6. Atliekų šalinimas ir priešgaisriniai patikrinimai, įvertinant reikalavimus.

Tablaus ir santraukos iš įtvirtintų rekomendacijų

• Perdangos masė ir izoliacijos sprendimai lemia smūgio garso izoliaciją; didesnė masė kartu su kokybiška izoliacija gerina rezultatą.
• Garbiai svarbu išvengti standžių ryšių tarp grindų ir gretimų konstrukcijų; naudoti tarpiklius ir izoliacines juostas.
• Plūdriosios grindys su 100 mm-120 mm mineralinės vatos sluoksniu ir kelių sluoksnių gipso kartono plokštėmis - vienas iš efektyviausių sprendimų.
• Neribojantys sprendimai - bepakabės lubos, tačiau jų efektas priklauso nuo perdangos masės ir tarpiniai sprendimai gali būti reikalingi.
• Darniai derinant šilumos, garso izoliaciją ir priešgaisrinę saugą, galima pasiekti aukštą gyvenamųjų patalpų komfortą su optimaliais išlaidos ir darbo sąnaudomis.
