Šildomų grindų įrengimas ant grunto yra vienas efektyviausių sprendimų individualiuose namuose, ypač kai pastatas neturi rūsio. Ant grunto įrengiamos grindys turi atlikti kelias funkcijas vienu metu: užtikrinti stabilumą, apsaugoti nuo drėgmės, suteikti šilumos izoliaciją ir sudaryti tvirtą pagrindą betono sluoksniui. Teisingai įrengti sluoksniai yra pagrindas efektyviam grindiniam šildymui. Hidroizoliacija šiuo atveju veikia kaip apsauginis sluoksnis, kuris neleidžia drėgmei patekti į grindų konstrukciją. Ne mažiau svarbus yra šiltinimas, nes be pakankamo polistirolo sluoksnio dalis šilumos bus prarasta į gruntą.
Pagrindiniai etapai ir svarbiausios sąlygos
Pirmasis žingsnis - įvertinti pagrindą ir pasiruošti teisingai grindų konstrukcijai. Svarbu suprasti, kad grindinis šildymas yra tik viena sistemos dalis. Grindų betonavimas yra vienas svarbiausių vidaus apdailos darbų, todėl būtina, kad jis būtų atliktas teisingai. Nesvarbu, ar atnaujinate grindis, ar įrengiate jas naujai patalpoje, tai nėra lengva užduotis. Suprantama, kad grindų šiltinimas turi būti vientisas, be tarpelių, o parašytos gairės - kaip minimumas, padedantis išvengti šilumos tiltų bei drėgmės patekimo.
Grindų paviršiaus paruošimas: grindys turi būti švarios, be dulkių, riebalų ar kitų teršalų. Jei paviršius nelygus, rekomenduojama jį išlyginti naudojant smėlį arba smulkų žvyrą. Ant sutankinto ir išlyginto grunto tiesiama 200 mikronų polietileno plėvelė (plėvelės kraštai užleidžiami ant sienų ir pritvirtinami lipnia juosta). Netinkamai paruoštas paviršius gali lemti betono suklįvimą ir šilumos nuostolius.
Šilumos izoliacijos sluoksnis: grindims ant grunto dažniausiai naudojamas EPS putplastis, dažnai EPS70/EPS80 arba XPS; plokščių storis parenkamas pagal apkrovas ir energinę klasę. Ant žemės arba pirmojo aukšto grindų rekomenduojama įrengti hidroizoliacijos sluoksnį prieš liejant betono sluoksnį. Plokštės sudėtos persidengiant, o siūlės užsandarinamos, kad nesusidarytų šilumos tiltai.
Armatūra ir betono sluoksnis: ant sutankinto žvyro ar smėlio pado dedama armatūra, ant jos - šilumos izoliacijos sluoksnis ir plonas hidroizoliacijos barjeras. Betono sluoksnio storis dažnai svyruoja nuo 5 cm iki 10 cm, priklausomai nuo grindų apkrovos ir dizaino. Reikia užtikrinti, kad šildymo vamzdeliai būtų patikimai įtvirtinti ir išbandyti prieš užliejant betonu, kad po užliejimo nereikėtų taisyti pratekėjimo ar kitų nesklandumų.
Betono mišinyje dažnai naudojami plastifikatoriai, siekiant pagerinti elastingumą ir atsparumą įtrūkimams. Sauso cemento mišinius galima naudoti, jei reikia greito darbo. Paruoštą betoną reikia sunaudoti per 1-2 valandas, priklausomai nuo aplinkos sąlygų.
Taip pat svarbu laikytis temperatūros režimo: kai liejama, patalpos temperatūra neturi viršyti 25 °C, o kietėjimo laikotarpis gali būti nuo 7 iki 28 dienų, priklausomai nuo sluoksnio storio ir sąlygų. Po betonavimo, paviršiai turi būti apdirbti ir patikrinti dėl įtrūkimų bei įtrūkimų įgijimo, o jų šalinimui dažnai naudojami specialūs išlyginamieji mišiniai.
Šilumos izoliacija ir hidroizoliacija: pasirinkimai ir praktika
Dažniausiai grindims ant grunto naudojama EPS putplastis su tinkamu gniuždymo stiprumu (EPS70/EPS80). EPS70 tinka normalioms apkrovoms, EPS80 - didesnėms apkrovoms, o EPS100 ar EPS200 - didelėms ar ypatingoms reikmėms (pvz., garažams, baseinams, didelėms patalpoms). Putplasčio sluoksnio storis nustatomas pagal energinio efektyvumo klasę ir norimą šiluminę varžą. Bendra tendencija - didesnė varža leidžia sumažinti šilumos nuostolius, bet didesnis sluoksnis gali būti ribojamas lubų aukščio ar esamų konstrukcijų.
Drėgmės apsaugai tarp grunto ir šildomų grindų dažnai naudojama plėvelė (polietileno) su 200 mikronų ar storesniais sluoksniais, o kartais papildomai taikoma geotekstilė ar hidroizoliacinės plėvelės. Tarpsienelinei izoliacijai svarbu uždengti jungties su plėvele vietą, kad pilant betoną neišsiskleistų šilumos tiltinės zonos.
Izoliacijos sluoksnis turi būti vientisas ir be tarpo - net tarpai gali sukelti šilumos tiltelį ir didesnes šilumos nuostolius. Siūlės tarp plokščių turi būti užpildytos, o siūlių vietos turi būti užtikrintos, kad nesusidarytų šilumos tiltai.
Perdangos ir temperatūrinės siūlės
Pagal perdangos tipą ir sandarumo reikalavimus įrengiamos temperatūrinės siūlės per viso patalpos perimetrą bei durų angose, o skersinės siūlės turi būti numatytos, kai patalpos matmenys didesni nei tam tikri parametrai (pvz., kai ilgio ir pločio santykis viršija 2:1). Temp. siūlės dažnai užpildomos elastiškomis, atspariomis tempoms izoliacinėmis juostomis ar plėvele, užkertančiomis šilumos nuotekas.
Grindų šiltinimo konstrukcijose svarbu užtikrinti, kad tarpai tarp šiltinimo sluoksnių būtų užpildyti, o izoliacinės plokštės būtų atsparios ilgalaikei drėgmei ir mechaniniams įtempims. Dažnai naudojamos mineralinės vatos plokštės „Paroc“ arba analogiški sprendimai, kurie užtikrina tiek garso, tiek šilumos izoliaciją, bei atsparumą ugniai.
Grunto šiltinimo sprendimai: kai reikia pasirinkti
- EPS putplasčio plokštės - populiariausias pasirinkimas dėl kainos ir lengvumo. EPS70/EPS80 daugelyje gyvenamųjų namų, EPS100-EPS200 - didesnėms apkrovoms ir specialiems atvejams (pvz., pramonės objektai).
- XPS - didesnis atsparumas gniuždymui ir mažesnis vandens sugėrimas; plonesnis sluoksnis gali pasiekti tą pačią šiluminę varžą, tačiau kaina didesnė.
- PIR - labai mažas šilumos laidumo koeficientas; ypač tinka renovuojamiems pastatams ar vietoms, kur reikia mažo aukščio sluoksnio, bet gera šiluminė varža.
- Akmens vata ( mineralinė vata ) - puiki garso izoliacija ir kvėpuojanti sistema, tačiau drėgname rūsyje gali prarasti savybes, todėl reikalauja tinkamo drėgmės apsaugos ir ventiliacijos.
- Ekovata (perdirbta celiuliozė) - ekologiškas sprendimas, impregnuotas natūraliomis druskomis; sumažina kondensato riziką, puikiai tinka gelžbetoninėms perdangoms, kai reikia gera vidaus klimato palaikymo.
- Pučiamų izoliacijų sprendimai - gali būti naudojami tose situacijose, kur reikia greito užpildymo ir vieno sluoksnio didelio tūrio.
Be to, šilumos izoliacijos storis tiesiogiai lemia šilumos nuostolius. Tikslai gali būti įvairūs: norint A energinio naudingumo klasės, reikalinga apie 5-6 m2·K/W varža, tai atitinka apie 20 cm EPS arba 12-14 cm PIR plokščių, priklausomai nuo pasirinkto sprendimo.
Grindų šiltinimo praktika: ar galima daryti patiems?
Privatiems namų šiltinimo darbams dažnai atsiperka savarankiški darbai: įrangos įsigijimas, planavimas ir dalių paruošimas gali sutaupyti iki 50% bendrų išlaidų. Tačiau kai reikia įrengti grindis su grindiniu šildymu, rekomenduojama konsultuotis su specialistais ir ieškoti optimaliausių sprendimų jūsų konkrečiai situacijai. Darbams būtina kruopštus planavimas, tikslių aukščių nustatymas ir atitinkamų hidroizoliacinių bei garso izoliacijos sprendimų naudojimas.
Prieš pradedant, patartina pasikonsultuoti su energijos auditoriumi, kuris apskaičiuos tikslų jūsų namo šilumos nuostolių balansą. Gyvenamiesiems namams ant grunto rekomenduojama naudoti apie 20 cm EPS arba ekvivalentas kitomis medžiagomis. Jei grindys yra pirmo aukšto ar ant grunto, būtinas hidroizoliacijos sluoksnis ir tinkamas sklendžiais paviršius, kad betonas nesugertų drėgmės iš žemės.
Paprastų klaidų vengimas ir efektyvus sumuštinių kūrimas
- Per plonas ar per platus šiltinimo sluoksnis gali sukelti šilumos tiltus arba per dideles investicijas be reikšmingo efekto.
- Neteisingas plėvelės naudojimas (per plona ar netinkama plėvelė) gali pabloginti kvėpavimo savybes ir sukelti kondensaciją.
- Nedidelės ar netinkamai įrengtos temperatūrinės siūlės gali sukelti įtampos sankaupas ir procedūros problemų vėliau.
Grindų dangų pasirinkimas po betonavimo
Ant išbetonuotų grindų galima montuoti įvairias dangas, tačiau kiekviena turi savo reikalavimus pagrindui, ypač jei įrengtas grindinis šildymas. Pavyzdžiui, vinilinės dangos reikalauja visiškai lygios paviršiaus ir tinkamų šildymo sprendimų, laminatas reikalauja šilumai laidžios paklotų ir kartais gali būti įrengiamos plėvelės ar PIR plokštės. Parketą galima klijuoti tiesiai ant betoninio pagrindo arba klijuoti su paklota šilumos izoliacija, atsižvelgiant į šildymo gulimą.
Pramoninės grindys ir dideli reikalavimai
Pramoninėms grindims keliami griežtesni reikalavimai: dažnai vietoj įprasto armatūros tinklo naudojama polipropileninė fibra, siekiant sumažinti susitraukimo įtrūkimus ir pagerinti paviršiaus vientisumą. Didelių plotų grindims dažnai naudojamas gamyklos paruoštas betonas su projektine klasėmis C25/30 ir atitinkamais tvirtinimo būdais. Temperatūrinių siūlių diegimas vis dar yra būtinas siekiant užkirsti kelią neigiamam besiplečiančiam betonui.
Video įrašas apie grindų šiltinimo ir hidroizoliacijos sprendimus
PENETRON kristalinė betono hidroizoliacija: savigydos savybės saugo betoną nuo mikro įtrūkimų

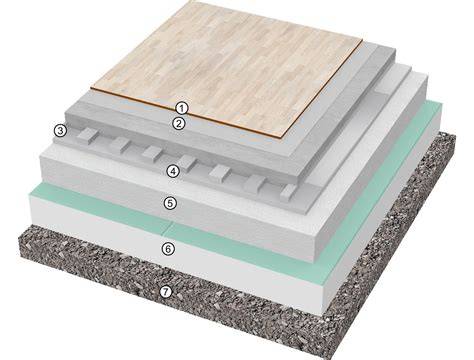

Infografika: pagrindiniai sluoksniai grindyse ant grunto
Žemėlapis: pasirinkimo gairės grindų šiltinimui
Didelis praktinis bloknelis: orientacinė sąmata
Kalbant apie sąnaudas, pigiausias variantas - EPS plokštės su hidroizoliacine plėvele ir betonu. Kainos gali būti apie 7-10 €/m² už EPS plokštę, priklausomai nuo storio; papildomai plėvelė 1-2 €/m², armatūros tinklas 2-3 €/m², betonas 8-12 €/m². XPS ir PIR plokštės gali kainuoti nuo 15 iki 35 €/m² vien medžiagoms. Ekovatos pūtimo kaina svyruoja apie 12-20 €/m². Investicija atsiperka per 5-10 metų dėl sumažėtų šilumos nuostolių. Dalis darbus galima atlikti patiems, tačiau profesionalų pagalba dažnai užtikrina aukštesnį kokybės lygį.
Klausimai, kurie labai dažnai kyla
- Ką dėti tarp šildymo vamzdelių ir betono: plėvelė ar izoliacijos tarpinė?
- Ar būtina plėvelė ant betoninės perdangos prieš dedant šilumos izoliaciją?
- Kokia medžiaga tinkamiausia (EPS, XPS, PIR, mineralinė vata) konkrečiai situacijai?
Svarbu: esant daugiapakuotei situacijai ir dideliam grindų šiltinimui, verta atsižvelgti į galimą APVA finansinę paramą energinio efektyvumo didinimo priemonėms.
