Šiame tekste surinktos praktinės rekomendacijos ir techniniai reikalavimai šlaitinių ir sutapdintų (plokščių) stogų šiltinimui polistirolu bei mineraline vata. Aptariami pagrindiniai skirtumai tarp medžiagų, jų įrengimo ypatumai, vėdinimo, garo ir hidroizoliacijos reikalavimai, taip pat dažniausiai pasitaikančios klaidos ir sprendimai.
Polistireninio putplasčio (EPS / XPS) ir PIR/PUR plokščių savybės
Polistireninio putplasčio plokštės yra tvirtos, atlaiko vaikščiojimą montavimo metu bei eksploatavimo metu atsirandančius sniego apkrovas, eksploatavimo takų keliamą gniuždymo apkrovą.
Putų polistirolas - tai lengva ir pigi medžiaga, tačiau mažiau atspari ugniai nei vata.
PIR/PUR plokštės - tai poliuretano arba poliizocianurato šiltinimo plokštės, kurios jau seniai populiarios išsivysčiusiose pasaulio šalyse.
PIR plokštės nepalaiko degimo, jos nuo liepsnos anglėja, taip neleisdamos ugniai plisti.
PIR/PUR tuo tarpu ir toliau funkcionuoja nepraradusi savo šiluminių savybių.
Kai termoizoliacinė medžiaga priima daug drėgmės, jos šilumos perdavimo koeficientas suprastėja labai ženkliai, pastatuose atsiranda dideli šiluminiai nuostoliai.
Įvertinant priešgaisrinius reikalavimus, šlaitinių stogų šiltinimo polistireniniu putplasčiu variantas taikytinas: a. III laipsnio atsparumo ugniai statinių stogams be apribojimų; b. II laipsnio atsparumo ugniai statinių stogams pagal Gaisrinės saugos pagrindinių reikalavimų (2010-12-07 Nr. 1-338) 3 priedo lentelėje nurodytą stogo plotą ir pastato aukštingumą.
Mineralinės vatos (akmens, stiklo) savybės
Dėl sudėtinių dalių mineralinė vata dažnai yra vadinama keliais pavadinimais, įskaitant mineralinį pluoštą, akmens vatą ir akmens vatos izoliaciją.
Mineralinė vata dažniausiai yra naudojama kaip šiltinimo priemonė ir laisvoji izoliacija.
Didelis pliusas, kad mineralinė vata yra nedegi ir atspari ugniai. Taigi, vata stogo šiltinimui suteikia papildomą apsaugą, kuri dažnai gąsdina medinių namų turėtojus.
Mineralinė vata susideda iš izoliacinių sluoksnių, sudarytų iš neorganinių pluoštų, kurių lydymosi temperatūra viršija 1000 ° C.
Vata taip pat pasižymi dideliu atsparumu mikroorganizmams.
Mineralinė vata mechaniškai labai lengvai apdorojama, tad pagal poreikius ją galima pjauti.
Nepaisant to, kad vata yra gera izoliacinė medžiaga, tačiau ji yra pralaidi ir padeda stogui ir tuo pačiu visam namui “kvėpuoti”.
Mineralinė vata yra 4,5 karto sunkesnė už kitas medžiagas, reikalauja dvigubai daugiau plokščių, kad būtų galima apšiltinti namo stogą.
Jeigu termoizoliacinė medžiaga priima drėgmę (tai itin aktualu mineralinei vatai) pasunkėja, deformuojasi ir susmunka, atsiranda plyšiai konstrukcijose, pati medžiaga tampa laidi išeinančiai šilumai, o užsilaikiusi drėgmė gadina pastatų konstrukcijas.
Šlaitinio stogo konstrukcijos su polistireniniu putplasčiu
Šlaitinio stogo šiltinimas polistireniniu putplasčiu tinka gyvenamiesiems, viešosios paskirties ir pramoniniams pastatams, namams su laikančiomis sienomis ir karkasiniams pastatams.
Svarbiausias pranašumas, lyginant su pluoštinėmis termoizoliacinėmis medžiagomis - itin maža vandens įgertis ir nepalyginamai mažesni šilumos laidumo koeficiento pokyčiai.
Stogo konstrukcija iš polistireninio putplasčio: Lietuvoje šlaitiniai stogai dažniausiai daromi mažaaukščiuose pastatuose. Tokių stogų laikantieji elementai (gegnės, ilginiai, statramsčiai ir kt.) dažniausiai yra mediniai.
Medinių elementų masinis drėgnis turi būti ne didesnis kaip 20 % ir ne mažesnis kaip 8 % (rekomenduojama 10-12 %). Stogų mediniai laikantieji elementai privalo būti antiseptinti.
Polistireninio putplasčio plokštės tarp gegnių įspraudžiamos standžiai. Tarpai ir plyšiai, pasitaikantys tarp polistireninio putplasčio plokščių, užsandarinami standžiai polistireninio putplasčio atraižomis arba montažinėmis putomis.
Polistireninio putplasčio plokščių ir jų sandūrų paviršiai turi būti lygus, kad ant jų arba prie jų nesusilaikytų drėgmė.
Polistireninio putplasčio tarp gegnių dedama prie jų apačios pritvirtinus horizontalius 40x40-80 mm tašus. Plokštės vienu ar dviem sluoksniais standžiai įspraudžiamos tarp gegnių.
Rekomenduotina plokštes pjauti statybvietėje pagal atstumą tarp gegnių.
Kai daromi kelių šilumos izoliacijos sluoksniai, jų siūlės perstumiamos ≥200 mm. Apatinių polistireninio putplasčio plokščių siūlės turi būti ties horizontalių tašų viduriu.
Tarp putplasčio plokščių esančius tarpus bei plyšius būtina užpurkšti montažinėmis putomis arba sandarinti polistireninio putplasčio atraižomis.
Šlaitinio stogo su vata įrengimo ypatumai
Populiariausiame šlaitinio stogo šiltinimo sprendime (šiltinimas tarp gegnių), stogo izoliaciją turi sudaryti bent 2 sluoksniai akmens vatos tarp skirtingomis kryptimis sumontuotų karkaso elementų.
Montavimo darbai pradedami išsimatuojant atstumus tarp gegnių. Atstumas tarp karkaso elementų turi būti 1-2 proc. mažesnis, nei atpjauti akmens vatos gabalai, kurie bus įspraudžiami tarp gegnių.
Pirmasis izoliacijos sluoksnis turi tvirtai įsisprausti ir priglusti prie medinės palėpės konstrukcijos elementų vidinių paviršių.
Antrasis izoliacijos sluoksnis turi būti montuojamas po gegnėmis, įrengiant karkasą kita kryptimi ir tarp jo elementų įspraudžiant vatą.
Jeigu vata suspaudžiama per stipriai ar neteisingai sumontuojama, ji praranda savo funkcionalumą: vata gali sukristi arba netekti savo savybių.
Klijuojant akmens vatos plokštes, reikia klijais padengti visą plokštę ar bent jau ištepti jais visus kraštus, o ne atskirus taškus joje. Pagrindinė klaida - neužtikrintas sandarumas.
Šlaitinio stogo šiltinimas vata - vienas efektyviausių būdų išvengti aplinkos dirgiklių.
Šiltinant stogą vata, svarbu užtikrinti, kad ji būtų apsaugota nuo drėgmės. Tam naudojama garo izoliacinė plėvelė iš vidaus ir difuzinė plėvelė iš išorės.
Garo izoliacinė plėvelė neleidžia drėgmės garams patekti į šiltinimo sluoksnį iš patalpų vidaus. Difuzinė plėvelė leidžia drėgmės pasišalinti iš šiltinimo sluoksnio į išorę, bet nepraleidžia vandens iš išorės.
Vėdinimas, garo ir hidroizoliacija - kada ir kaip įrengti
Visais atvejais šlaitinių stogų pastogės turi būti gerai vėdinamos.
Šlaitinio stogo karnize turi būti įrengtos vėdinimo angos ne mažiau kaip 200 cm2 karnizo metrui. Šlaitinio stogo kraigas irgi turi būti vėdinamas - jame turi būti įrengtos vėdinimo angos į abi puses. Jų plotas kiekvienoje kraigo pusėje turi būti ne mažiau 50 cm2 kraigo metrui.
Šlaitinio stogo karnize turi būti įrengtos vėdinimo angos, ne mažesnės kaip 0,2% stogo šlaito 1 m pločio juostos ploto ir ne mažiau kaip 200 cm² karnizo tiesiniam metrui.
Stogo viduje esančio vėdinimo tarpo skerspjūvio plotas turi būti ne mažesnis kaip 200 cm²/m. Vėdinimo tarpo aukštis turi būti 20-40 mm.

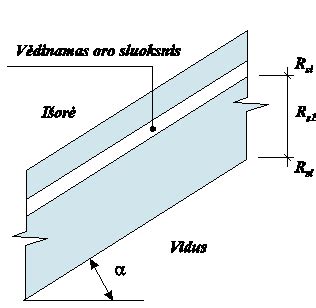

Ne mažiau svarbu šlaitiniame stoge įrengti oro tarpą ir užtikrinti jame ventiliaciją. Oro tarpas turi būti įrengtas taip, kad oras laisvai judėtų nuo apačios iki viršaus.
Angos orui įeiti įrengiamos stogo karnize, o jam išeiti - stogo viršuje, ties kraigu.
Šlaitiniame stoge, su mažai vandens garams laidžia hidroizoliacija, vėdinamas oro tarpas turi būti įrengtas tarp hidroizoliacinės plėvelės ir apsaugos nuo vėjo plokštės. Šlaitinio stogo su vandens garams laidžia hidroizoliacija (difuzine plėvele) vėdinamas oro tarpas turi būti įrengtas virš difuzinės plėvelės.
Pasak specialistų, į šlaitinio stogo paketo vidų patekęs kondensatas gali sukelti, susijusių su stogo konstrukcijos puvimu, problemų. Tam, kad vandens garai pasišalintų iš vatos, būtina naudoti difuzinę plėvelę. Ji turi itin mažas poras, pro kurias neprasisunkia vanduo, bet gali pasišalinti garai.
Stogo danga, tvirtinimas ir papildomi reikalavimai
Šlaitinių stogų dangoms naudojamos keraminės ir cementinės čerpės, lygūs arba profiliuotieji skardos lakštai su čerpių imitacija, bituminės čerpės, lygūs arba banguoti plaušacemenčio lakštai, medinės skiedros, nendrės, šiaudai ir kt.
Čerpių stogo nuolydžiai ir čerpių tvirtinimas turi atitikti čerpių gamintojo reikalavimus. Jei stogo nuolydis yra didesnis nei 50º, turi būti tvirtinamos visos čerpės.
Lygi ir profiliuotoji skardos danga naudotina šlaitiniams stogams su 7° ir didesniu nuolydžiu. Lygūs lakštai tarpusavyje jungiami falcais.
Bituminės čerpės taikytinos šlaitiniams stogams, kurių nuolydis ne mažesnis kaip 10°. Stogo, dengiamo bituminėmis čerpėmis, plokštumų susikirtimo vietos ir apšiltinimo jungtys su nešiltintomis atitvaromis turi būti sutvirtintos papildomais hidroizoliaciniais sluoksniais.
Jei stogo nuolydis viršija 30º, čerpėmis dengtų stogų atbrailose, virš įėjimų į pastatus bei kitų žmonių vaikščiojimo zonų būtina įrengti sniego gaudytuvus.
Kad į stogą, sienas ir kitas atitvaras nepatektų vanduo, viršutinė skardos dalis turi būti įleista į vertikalią atitarą ir patikimai užsandarinta.
Sutapdintas (plokščias) stogas: medžiagų parinkimas ir sluoksnių schema
Sutapdintas stogas - tai stogo tipas, kurio nuolydis yra minimalus arba jo visai nėra. Šis stogo tipas dažnai naudojamas karkasiniuose namuose dėl savo paprastumo ir ekonomiškumo.
Plokštieji neeksploatuojami stogai projektuojami ir įrengiami kone visuose naujuose daugiabučiuose ir viešosios paskirties pastatuose.
Pagrindinis sluoksnis įrengiamas iš minkštesnio akmens vatos arba polistireninio putplasčio plokščių.
Ant šio pagrindo klojamas vandens garų ir oro izoliacinis sluoksnis. Virš jo montuojamas pagrindinis šilumą izoliuojantis sluoksnis iš minkštesnių izoliacinių plokščių.
Kietos 20-30 mm storio plokščiųjų stogų plokštės iš akmens vatos, naudojamos kaip viršutinės apkrovą paskirstančios plokštės arba kaip lygų pagrindą sudarančios plokštės ant profiliuoto skardos pakloto.
Plokštieji stogai ant gelžbetoninės perdangos gali būti įrengiami iš dviejų arba trijų šilumos izoliacijos sluoksnių.

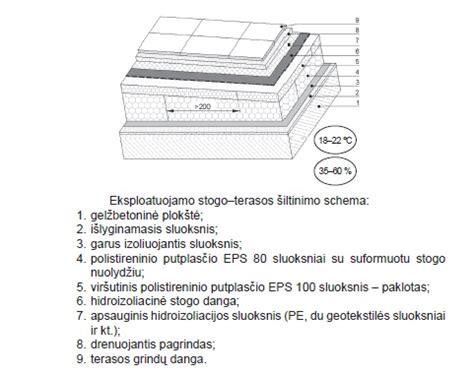

Įrengant eksploatuojamą stogą (terasą ar pan.) naudojama vadinamojo atvirkštinio stogo konstrukcija, kai izoliacinė medžiaga įrengiama virš hidroizoliacinės dangos.
Dažniausios klaidos ir praktiški patarimai
- Neužtikrintas sandarumas - pagrindinė klaida. Neužtikrinus sandarumo, šilumos nuostoliai gali padidėti dvigubai, lyginant su to paties storio termoizoliacijos sluoksniu sandarioje stogo konstrukcijoje.
- Neteisingai įrengtos plėvelės - dažna šlaitinių stogų įrengimo klaida. Parinkus netinkamą vėjo izoliacijos tipą, kondensatas kaupsis ant medžiagos, o atšilus vanduo gali pradėti tekėti į patalpų vidų.
- Neteisingai įrengta garo izoliacija gali sukelti drėgmės kaupimąsi konstrukcijoje. Šiltinant stogą putų polistirolu, garo izoliacinė plėvelė nebūtina, tačiau rekomenduojama naudoti difuzinę plėvelę.
- Vatos suspaudimas arba palikti oro tarpai: jeigu vata suspaudžiama arba paliekami oro tarpai, ji praranda savo savybes. Jei vata neteisingai sumontuojama, ji gali sukristi.
- Montuojant polistireną, plokštės glaudžiai priveržiamos viena prie kitos, o tarpai užsandarinami montažinėmis putomis ar atraižomis.
Medžiagų palyginimas (santrauka)
| Medžiaga | Šilumos laidumas (λd) | Atsparumas drėgmei | Degumo klasė | Garso izoliacija |
|---|---|---|---|---|
| Akmens vata | 0.035-0.045 W/mK | Vidutinis | A1 | Gera |
| Putų polistirolas (EPS) | 0.030-0.040 W/mK | Geras | E | Vidutinė |
| Ekstruduotas polistirolas (XPS) | 0.029-0.034 W/mK | Labai geras | E | Vidutinė |
| Poliuretanas (PUR/PIR) | 0.021-0.028 W/mK | Puikus | B, B1, B2 | Vidutinė |
Įrengimo praktika ir technologijos
Termoizoliacijos plokščių tvirtinimo elementai ir jų kiekis nustatomas skaičiavimais pagal STR 2.04.01:2018 „Pastatų atitvaros. Sienos, stogai, langai ir išorinės įėjimo durys“ priedą Nr. 3.
Plokštės glaudžiamos viena prie kitos, kad neliktų jokių plyšių. Papildomo klijavimo ar jungiančių juostų nereikia.
Akmens vatos plokštės ar polistireninio putplasčio plokštės įrengiant plokščią stogą klojamos rankomis. Darbus reikia pradėti nuo tolimiausių kampų, kad kuo mažiau būtų vaikščiojama ant plokščių. O planuoti darbus rekomenduojama taip, kad galima būtų įrengti visą stogo „sumuštinį“ vienu kartu.
Visada dar prieš užklojant hidroizoliacinę stogo dangą surašomas paslėptų darbų aktas. Techninės priežiūros specialistas turi atkreipti dėmesį, kaip įleistos įlajos ir kiti vamzdžiai. Suprantama, svarbiausiais momentas yra hidroizoliacinės dangos sandarumas.
Kada rinktis polistirolą, o kada vata?
Renkantis medžiagą būtina įvertinti: priešgaisrinius reikalavimus, drėgmės poveikį, šilumos laidumą, svorį ir montavimo patogumą.
Jei reikia medžiagos su mažesne vandens įgerte ir ilgesne tamprumu drėgmei, polistireninis putplastis ar PIR/XPS bus geresnis pasirinkimas.
Jeigu priešgaisrinė sauga yra prioritetas ir reikalinga A1 degumo klasė, akmens vata yra pranašesnė.
Jeigu planuojama ant stogo įrengti saulės elektrinę, viršutiniam šiltinimo sluoksniui reikia rinktis didesnio tankio akmens vatą.
A, A+ ir A++ klasių pastatų plokščiojo stogo šiltinimui rekomenduojama naudoti 2 arba 3 akmens vatos sluoksnius.
PIR/PUR plokštės mažina apkrovas, tenkančias stogo atramoms. Gamintojai garantuoja, kad 25 metus plokštės nekeis savybių.
Tipinis darbų eiga šlaitinio stogo šiltinant polistireniniu putplasčiu
- Paruošti medinius laikomuosius elementus: jie privalo būti antiseptinti, o medinių elementų masinis drėgnis turi būti 8-20 % (rekomenduojama 10-12 %).
- Prisegti horizontalius 40x40-80 mm tašus gegnių apačioje, jeigu polistireną dedate tarp gegnių.
- Įpjauti plokštes statybvietėje pagal atstumą tarp gegnių ir standžiai įsprausti plokštes tarp gegnių.
- Užsandarinti tarpus tarp plokščių montažinėmis putomis arba polistireninio putplasčio atraižomis, užtikrinant lygų paviršių.
- Pakloti viršutinį sluoksnį (jei daromas kelių sluoksnių paketas) su siūlių perstumimu ≥200 mm ir užtikrinti, kad apatinių plokščių siūlės būtų ties horizontalių tašų viduriu.
- Įrengti difuzinę plėvelę arba kitą viršutinę apsaugą pagal pasirinkto dangos reikalavimus bei užtikrinti vėdinamą oro tarpą virš plėvelės.
- Uždėti stogo dangą ir užtikrinti sandarumą ties kraigais, karnizais, įlajomis ir vamzdžiais.
Praktiniai rekomenduojami sprendimai
- Jeigu stogas dengtas skarda ar čerpėmis su difuzine plėvele - akmens vata prie difuzinės plėvelės turi būti glaudžiai priglausta, o virš plėvelės būtinas vėdinamas oro tarpas.
- Jei stogo paketas turi mažai vandens garams laidžią plėvelę, vėdinamas oro tarpas turi būti tarp hidroizoliacinės plėvelės ir apsaugos nuo vėjo plokštės.
- Jei stogo izoliacija daroma keliomis medžiagomis (pvz., vata + polistirolas), svarbu, kad sluoksniai būtų taisyklingai sudėti, siūlės nepersidengtų, o rasos taškas būtų įvertintas projektuojant.
- Atkreipti dėmesį į stogų dangų gamintojų rekomendacijas - visada būtina vadovautis dangų gamintojų ir tiekėjų nuorodomis.
A,Q. Shuyerdamiz
When renovation or partial works are considered
Renovuojant pastatus stogas yra pati pirma vieta nuo kurios reikia pradėti šiltinti. Statant naują pastatą tai paskutinis darbas.
Jeigu seno namo savininko kišenė neleidžia apsišiltinti viso namo, tuomet stogas yra prioritetas. Šiluma kyla į viršų, todėl pirmiausia remiasi į stogo konstrukcijas ir pasišalina per nesandarumus ir atvėsta šalčio tiltelių vietose.
Trumpa medžiagų ir sprendimų lentelė (kaip orientyras)
| Situacija | Rekomenduojama medžiaga / sprendimas |
|---|---|
| Reikalaujama priešgaisrinės saugos (A1) | Akmens vata (ROCKWOOL, Paroc) |
| Mažas drėgmės įgeriamumas, kompaktiškas sluoksnis | PIR/PUR plokštės arba XPS |
| Sutapdintas (plokščias) stogas, eksploatuojamas | Atvirkštinio stogo konstrukcija, XPS arba PUR virš hidroizoliacijos |
| Greitas montavimas projektuose | Gamintojo sprendimai ir modulinės plokštės |
Praktikoje dažnas sprendimas - derinti medžiagas: pvz., pagrindiniam sluoksniui rinktis minkštesnę akmens vatą, o viršutiniam sluoksniui - kietesnes plokštes arba PIR plokštes, taip pasiekiant tiek gerą priešgaisrinę apsaugą, tiek mažesnį šilumos laidumą ir kompaktišką storį.
Baigiamieji praktiniai patarimai
- Visada planuokite dangos, garo ir vėjo izoliacijos sluoksnius kartu su vėdinimu - klaida viename sluoksnyje sugadins visą paketą.
- Ribojimai aukščio ar storio atveju: siekiant mažesnio stogo storio, šilumos izoliacija dedama tarp gegnių su papildomais sluoksniais virš gegnių arba po jomis.
- Visų šilumos izoliacijos sluoksnių siūlės neturi sutapti; neleistini kryžmiški sluoksnių sujungimai.
- Prieš pradėdami darbus įvertinkite esamą difuzinę plėvelę, jos vientisumą ir galimą pažeidimą (pvz., gyvūnų krušos, mechaniniai pažeidimai) - pažeista plėvelė dažnai reiškia, kad reikia kompleksiškai atnaujinti stogą.
