Surenkamos perdangos yra betono ir armatūros gaminiai, pasižymintys įvairiais matmenimis ir kiaurymėmis, kurios mažina jų svorį. Šiuolaikinėje statyboje naudojamos kelios perdangų rūšys, tačiau surenkamos gelžbetoninės perdangos plokštės tapo ypač populiarios dėl savo efektyvumo ir praktiškumo. Istoriškai, po 1950-ųjų, kai pasaulyje pradėtos gaminti kiaurymėtos gelžbetonio perdangos plokštės, jos greitai paplito ir beveik visiškai išstūmė sunkias ne monolitines perdangas.
Perdangų tipai, savybės ir palyginimas
Šiuolaikinėje Lietuvos statybvietėje dažniausiai taikoma surenkamų gelžbetoninių perdangos plokščių montavimo technologija aprašoma detaliau. Surenkamos perdangos, nepriklausomai nuo konkretaus tipo (kiaurymėtos plokštės, "TERIVA", putplasčio blokeliai), turi keletą bendrų privalumų: Svoris: Surenkamos perdangos yra lengvesnės nei monolitinės, todėl sumažėja apkrova pastato konstrukcijoms. Montavimo greitis: Jų montavimas yra greitesnis ir paprastesnis, nereikalaujant sudėtingų technologijų ar didelių technikos išteklių. Ekonomiškumas: Dėl lengvesnio svorio, greitesnio montavimo ir mažesnių medžiagų sąnaudų, bendra statybos kaina gali būti mažesnė. Universalumas: Tinka įvairių tipų pastatams - gyvenamiesiems, pramoniniams, visuomeniniams, taip pat rekonstrukcijos darbams. Šilumos ir garso izoliacija: Kai kurie surenkamų perdangų tipai, ypač su polistireninio putplasčio blokeliais, pasižymi puikiomis izoliacinėmis savybėmis.
Renkantis perdangos tipą, svarbu atsižvelgti į pastato konstrukcijos ypatumus, planuojamas apkrovas, paskirtį bei ekonominius aspektus. Konsultacija su inžinieriumi konstruktoriumi padės pasirinkti optimaliausią sprendimą konkrečiam projektui. Perdangos tipą parenka inžinierius konstruktorius, skaičiuodamas pagal konstrukcijos ir pastato paskirtį bei planuojamas apkrovas. Poveikiai ir apkrovos, konkrečiam objektui, skaičiuojami pagal STR 2.05.
Gelžbetoninės kiaurymėtos plokštės (PTK, HCS)
AB „AKSA“ kiaurymėtosios plokštės (HCS) yra apskaičiuojamos ir gaminamos naudojant nepertraukiamo formavimo metodą, atsižvelgiant į užsakovo pateiktus aukštų planus, gaminių specifikacijas ir gaminių klojininius brėžinius. Iš anksto įtemptai armuotos kiaurymėtosios plokštės yra plačiai naudojami gaminiai surenkamoms perdangoms jau daugiau kaip 50 metų visame pasaulyje. Šių plokščių populiarumą šiais laikais lemia modernizuotas, ekonomiškas ir efektyvus gamybos būdas, įvairus plokščių aukštis ir didelė laikomoji galia, lygus apatinis paviršius ir ypatingai didelis perdangos surinkimo greitis.
Gelžbetoninės perdangos plokštės tiekiamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montažą (į plokščių tuštumas nepriteka betono). Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį (80 m Kauno gamykloje, 110 metrų Visagino gamykloje), o po to plokštės supjaustomos skersai pagal norimą ilgį.
Galimi plokščių aukščiai: 200, 220, 265, 300, 320, 400, 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50 tipai). Plokščių gamyboje naudojamas technologinis betonas yra C40/50-XC3-XF1 arba C50/60-XC4-XF2 klasės, lynai Y1860S7 Ø9,3mm arba Ø12,5mm. AB „AKSA“ HCS plokštės yra suprojektuotos ir pagamintos pagal Eurokodą EC2: EN 1992 kartu su EN 1168:2005 + A3:2011. Visa produkcija yra pažymėta CE ženklu ir turi gamybos sertifikatus, išduotus Statybos produkcijos sertifikavimo centro (SPSC).
"TERIVA" ir putplasčio blokelių sistemos
Viena iš tokių modernių sistemų yra "TERIVA" perdanga. Ji susideda iš lengvų gelžbetonio sijų su plieno santvara, tuščiavidurių blokelių ir statybvietėje liejamo betono. "TERIVA" perdanga pasižymi lengvumu, paprastu ir greitu montavimu, nereikalauja kranų ar sudėtingų klojinių sistemų. "TERIVA" perdangos ypač tinkamos pastatų rekonstrukcijai, nes elementus galima įnešti tiesiai pro langą ar duris.
Palyginus "TERIVA" perdangą su tradicinėmis plokštėmis (PTK), "TERIVA" yra žymiai lengvesnė (apie 260 kg/m²) nei PTK su išlyginamuoju betono sluoksniu (apie 380 kg/m²). "TERIVA" perdanga turi geras šilumos izoliacines savybes 0,37-0,39 m2K/W. "TERIVA" specialistai apskaičiavo, kad 13 m ilgio sunkvežimiu į objektą pristatoma 70 kv. m PTK ir 160-200 kv. „Teriva" blokeliai. Sijos nesunkios ir pernešamos rankomis į reikiamą vietą.
Kitas inovatyvus sprendimas yra surenkamos perdangos iš polistireninio putplasčio blokelių, tokios kaip "Šilputa Thermo Perdanga" ar "TERIVA LIGHT". Šios perdangos pasižymi ypač mažu svoriu (apie 190 kg/m² užlietos perdangos), geromis šilumos ir garso izoliacinėmis savybėmis.
Ekonominiai ir darbo sąnaudų aspektai
Norėdami pasirinkti skirtingų tipų perdangas pirmiausia reikia atsižvelgti į jų kainų skirtumą. Jeigu renkamės gelžbetoninę perdangą - ją suprojektuoti ir sumontuoti bus pigiau negu keraminių blokelių perdanga. Kainų skirtumas yra apie 1000 eur. Pažvelgus iš konstrukcinės pusės mes pastebėsime, kad keraminių blokelių perdanga yra kur kas lengvesnė už gelžbetoninę ir ją montuojant nereikalingas kranas.
Rinkdamiesi perdangą turime atkreipti dėmėsį į tai kokie bus reikalingi mechanizmai ir kokios bus jų mašinų sąnaudos. Mašinos sąnaudos gelžbetoninei perdangai sudaro sudaro 3,46 maš.val., o keraminių blokelių perdangai jos yra kur kas didesnės - 23,94 maš.val. Lygiagreti situacija susidaro lyginant darbo sąnaudas. Gelžbetoninei perdangai jos yra 22,8 žm. val., o keraminių blokelių perdangai jos siekia net 254,12 žm. val. Tai vienuolika kartų daugiau negu gelžbetoninei perdangai. Skirtumas yra akivaizdus ir sulyginus valandų skaičių gelžbetoninė perdanga turi smarkų pranašumą.
Skaičiuojant pastato statybos sąnaudas labai svarbu įvertinti ir perdangų įrengimo kainų skirtumus. Įvertinamos atvežimo, montavimo darbų, reikalingų mechanizmų sąnaudos, iškrovimo ir pakėlimo į objektą kaina. Monolitinėms perdangoms savikainą didina klojinių nuomos ir montavimo kaštai. Paruošiamieji montavimo darbai trunka gana ilgai.
| Perdangos tipas | Svoris (kg/m²) | Šilumos izoliacija (m²K/W) | Darbo sąnaudos (žm. val.) | Mašinos sąnaudos (maš. val.) |
|---|---|---|---|---|
| Monolitinė | Didžiausias (priklauso nuo storio) | Priklauso nuo izoliacijos | Didesnės | Nėra tiesiogiai nurodyta |
| PTK (kiaurymėtos) | Apie 380 | Nėra duomenų | 22,8 (gelžbetoninei) | 3,46 |
| "TERIVA" | Apie 260 | 0,37-0,39 | Mažesnės, greitas montavimas | Mažesnės dėl galimybės rankinio kėlimo |
| Keraminiai blokeliai | Lengvesni už gelžbetonines | Geresnis šilumos laidumas | 254,12 | 23,94 |
Montavimo eiga: žingsnis po žingsnio
Perdangos plokščių montavimas - vienas svarbiausių statybų etapų. Nors iš šalies viskas atrodo paprasta - kranas, keli darbininkai, pora valandų darbo - iš tiesų čia slypi daugybė niuansų, kurie lemia viso statinio tvirtumą. Viskas prasideda nuo kruopštaus pagrindo paruošimo. Atraminės sienos turi būti idealiai lygios, o jų viršus - išvalytas nuo bet kokių nuolaužų ar skiedinio likučių.
- Iškrovimas ir paruošimas
Iškraukite perdangos plokščių pakuotę zonoje, kur galėsite be problemų išpakuoti perdangos plokštes, pasiruošti montavimui. Po perdangos plokštėmis pasidėkite tinkamo storio tašus. Prieš padedant perdangos plokštes ant medinių tašų patieskite mikštą medžiagą, pavyzdžiui putų polistirolą.
- Kėlimas ir montavimas

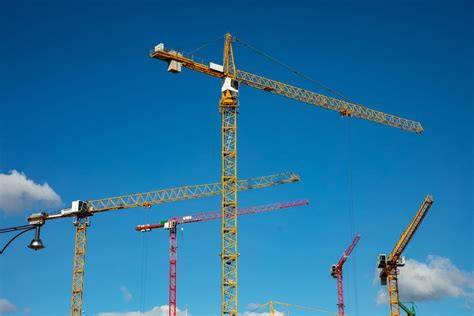

Informacijos apie kiaurymėtųjų plokščių kėlimą stoka ar jos nesilaikymas taip pat gali tapti netinkamai atliktų montavimo darbų priežastimi. Šių konstrukcijų iškrovimas ir montavimas turi būti atliekamas statybiniu kranu su kėlimo traversa (kėlimo įrengimas su sija ir dviem kėlimo griebtuvais). Kėlimo griebtuvai prie perdangos turi būti tvirtinami taip, kad išsikišę perdangos galai nebūtų ilgesni nei 0,5 metro. Griebtuvai turi būti prikabinami itin atidžiai, apimti visą plokštės plotį bei būtina naudoti ir apsaugines grandines. Jos prikabinamos pakėlus plokštę ne aukščiau nei 10 cm nuo atramos, o nuimamos kai perdangos plokštė būna ne aukščiau nei 10 cm nuo atraminio paviršiaus.
- Padėties tikrinimas ir siūlių palikimas
Išlyginus paviršių ant kurio bus montuojama plokštė ir kėlimo traversos pagalba plokštę tiksliai nustačius į jai skirtą vietą, prieš atkabinant apsaugines grandines, būtina patikrinti kiaurymėtosios perdangos plokštės padėtį. Reikia palikti minimalias siūles tarp plokščių - jos būtinos konstrukcijai “kvėpuoti”.
- Siūlių užpildymas ir betonavimas
Tarpai tarp plokščių ir plokščių galai prie atramų betonuojami smulkiagrūdžiu betonu. Dažniausiai tam naudojamas C25 ir C30 klasės betonas. Betono užpildų skersmuo negali būti didesnis nei 8 mm. Atliekant šiuos darbus labai svarbu, kad betonas nepatektų į kiaurymėtųjų plokščių angas. Tam paprastai naudojami angų dangteliai, putų polistirenas arba akmens vata.
- Išlinkimų suvienodinimas
Dėl skirtingų plokščių ilgių, transportavimo ir kitų veiksnių atsiradę plokščių išlinkimai turi būti išlyginami, kai jie yra didesni nei 8 mm. Išlyginimas gali būti atliekamas pakeliant žemiausiai esančią perdangos plokštę arba spaudžiant esančią aukščiausiai.
- Baigiamieji tikrinimai
Baigus darbus, būtina atlikti geodezinį matavimą ir vizualinę apžiūrą - ar visos plokštės lygios, ar siūlės sandarios. Laikantis visų rekomendacijų ir tinkamai pasiruošus darbams, kiaurymėtųjų plokščių montavimas nėra sudėtingas ar problematiškas.
Kokybės kontrolė ir sauga
Montavimo proceso organizavimas ir kokybės kontrolė yra itin svarbūs užtikrinant perdangos ilgaamžiškumą ir saugumą. Darbuotojų sauga montavimo metu užtikrinama laikantis nustatytų technologinių procesų, naudojant saugos priemones ir periodiškai tikrinant įrangos techninę būklę. Darbuotojų saugos užtikrinimo sprendimai turėtų būti prioritetas kiekvienoje statybvietėje.
Perdangos plokštės - tvirtos, bet ir labai “kaprizingos” montavimui. Viena dažniausių klaidų - nelygios atramos. Jei sienos ar sijos nėra viename lygyje, plokštė gali įtrūkti dar prieš užbaigiant montavimą. Kita - per mažos siūlės arba jų kai jų visai nėra. Trečias “klasikinis” trūkumas - netinkamas siūlių užpildymas. Tam, kad to išvengtumėte, verta rinktis patyrusius rangovus ir kokybiškas kiaurymėtąsias perdangos plokštes.

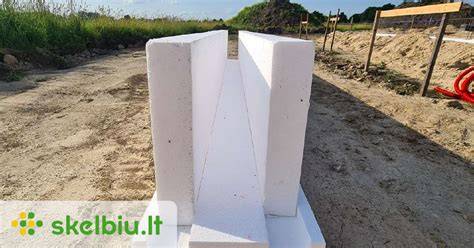

Modernios liktinių klojinių ir briaunotų plokščių tendencijos
Vakarų Europoje šiuo metu pradėti diegti naujos konstrukcijos liktiniai klojiniai. Šios konstrukcijos liktiniams klojiniams būdinga, kad dalis ar visi jų strypynai su skersine armatūra užbetonuoja gamybos metu, išilgai plokštės suformuojant standumo briaunas. Tokios konstrukcijos liktinius perdangų klojinius su standumo briaunomis galima vertinti kaip kitą monolitinių surenkamųjų perdangos plokščių etapą. Jų įdiegimas leistų pakeisti konstrukcines pastatų schemas ir statybos darbu technologiją. Pavyzdžiui, montuojant perdangą, nereikėtų laikinų statramsčių, nes tokiu klojiniu ilinkis labai mažas o standumas betonuojant viršutinį sluoksnį yra pakankamas.
Praktiniai patarimai projektuotojams ir rangovams
- Perdangos ant laikančiosios sienos remiamos ne mažiau kaip 10 centimetrų. Jos neremiamos į pertvaras, kamino ar vėdinimo angos sieneles.
- Standartinis gelžbetoninės plokštės plotis yra 1200 mm. Esant būtinybei gali būti siūlomos siaurintos plokštės - pjaunant 1200 mm pločio plokštes išilgai.
- Gaminant iš anksto, užsakovams siūlome plačias galimybes užsakyti konkretaus norimo ilgio kiaurymėtas gelžbetonines perdangos plokštes (perdangos plokštės gaminamos pagal individualius užsakymus).
- Armatūros diametrą ir jos išdėstymą sprendžia projektuotojas.
- Kanalizacijos ir ventiliacijos angas rekomenduojama projektuoti siūlėse tarp perdangų. 100 mm nuo perdangos krašto išdėstyta zona, kurioje leidžiamas gręžimas angų vamdžių instaliacijai per perdangą.
Gamyklinė kokybė ir tiekėjų vaidmuo
AB „AKSA“ kiaurymėtų perdangos plokščių gamybos technologija užtikrina itin lygų jų paviršių - dėl to sumažėja tolesnės apdailos sąnaudos. Gelžbetoninės perdangos plokštės gali būti pjaustomos išilgai ne mažesniu nei 45˚ kampu. Ekstruzinės perdangos plokštės standartiniu atveju yra be pakėlimo kilpų. Plokščių montavimui užsakovams nemokamai pateikiami specialūs griebtuvai, kuriuos po sumontavimo reikia grąžinti AB „AKSA“.
Be to, kokybiškas kiaurymėtąsias perdangos plokštes gamina daugiau nei 50 - ties metų darbo patirtį betono konstrukcijų srityje turinti įmonė UAB „Kauno gelžbetonis“. Naudojamos inovatyvios gamybos technologijos, aukštos kokybės medžiagos ir patyrę įmonės specialistai užtikrina tik geriausius rezultatus ir aukščiausius standartus atitinkančią produkciją.
Didelė klaida, kurią dažnai daro nauji santechnikai! Slaptas patarimas, kaip nustatyti vamzdžius ar
Taikymas ir nauda
Gelžbetonio gaminių, galinčių perdengti angas iki 12 m ilgio, pagalba gaunamos plačios ir nesuskirstytos namo erdvės. Tai yra namas, turintis dideles naudojimo galimybes ir ilgesnį tarnavimo laiką. Surenkamas namas turi atviras erdves ir yra galimybė lengvai modifikuoti interjero planą. Statyti surenkamų gelžbetonio konstrukcijų (g/b) namą verta dėl visos eilės priežasčių. Taip pat, turėsite šilumiškai efektyvų, tvirtą ir saugų būstą, pasižymintį puikia garso izoliacija.
Technologijoms vystantis, dažniau naudojamos lengvesnės, mažiau sudėtinių medžiagų reikalaujančios, paprasčiau ir greičiau montuojamos perdangos. Naujos technologijos turi nepabloginti perdangos savybių: laikančiosios gebos, garso ir šilumos izoliacijos. Europos tarybos direktyvoje 2010/31/ES pateiktas reikalavimas, kad nuo 2018 m. visuomeniniai pastatai, o nuo 2020 m. visi nauji pastatai turi būti „beveik nulinės energijos pastatai“, dar labiau skatina naudoti energiją taupančias perdangų sistemas.
