Surenkama gelžbetoninė perdanga TERIVA: techniniai duomenys, brėžiniai, montavimas ir ekonomika

UAB „Prefabeta“ Lietuvoje gamina ir pristato surenkamas gelžbetonines perdangas TERIVA, kurios sudaro lengvų gelžbetoninių sijų su erdvine plieno santvara, tuščiavidurių blokelių ir monolito pagrindą. Perdangos plokščių įvairovė leidžia pasirinkti optimaliausią sprendimą konkretiems pastatų projektams - nuo individualių namų iki visuomeninių ir pramoninių objektų. Šios sistemos plokštės pasižymi geromis šilumos ir garso izoliacijos savybėmis, lengvu montavimu ir galimybe iš anksto paruošti daug detalių užkėlimams (angoms, laiptams, šachtoms).

Kas yra TERIVA perdanga ir iš ko ji susideda

TERIVA perdanga susideda iš lengvų gelžbetoninių sijų, erdvinės plieno santvaros, tuščiavidurių blokelių ir monolito betono, kuris liejamas statybos aikštelėje. Perdanga užpildyta tuščiaviduriais Haus blokeliais, todėl ji yra lengvesnė už tradicines perdangos plokštes, suteikia geresnę šilumos ir garso izoliaciją ir ją galima montuoti be krano įrankių.

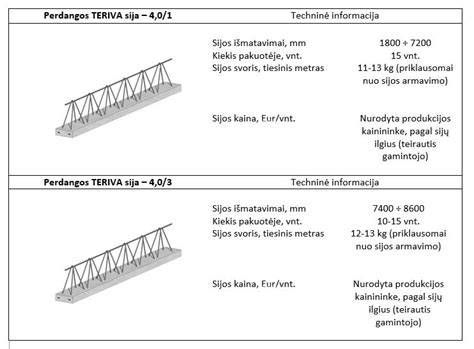

Perdangos plokščių ilgiai svyruoja nuo 1,8 m iki 8,6 m, o blokelių svoris - 17-19 kg. Gelžbetoninių sijų 1 metro svoris apie 12 kg. Dėl šios masės galima iškrauti rankomis ir patiems įnešti dalis į montavimo vietą. Sijos dažnai briaunotoms perdangoms gaminamos iš erdvinių plieno santvarų, apatinė juosta tvirtinama 40×120 mm min.

Surenkama gelžbetoninė perdanga - tai armuotų sijų ir tuščiavidurių Haus blokelių perdanga, kurios susideda iš lengvų gelžbetoninių sijų su erdvine plieno santvara, tuščiavidurių blokelių ir monolito betono. Gamybos metu sudedamosios dalys ir jų išdėstymas sujungti betoniniu sluoksniu. Šios konstrukcijos yra atsparios ugniai (REI 120) ir turi geras šilumos ir garso izoliacijos charakteristikas, tačiau reikalauja atitinkamo projektavimo ir montavimo laikymo.

Monolitinės vs surenkamos perdangos: ką rinktis?

Monolitinės gelžbetoninės perdangos įrengiamos, kai veikia stiprios, dinaminės apkrovos arba kai perdanga turi užtikrinti erdvinį standumą sudėtingos formos pastatuose. Tokios perdangos montavimas reikalauja klojinių, armavimo ir betono liejimo, todėl dažnai yra brangesnės ir ilgesnio laikotarpio darbų. Tačiau jos užtikrina vienodą apkrovų išsklaidymą visame plote ir didelį atsparumą dinaminėms apkrovoms.

TERIVA perdanga - tai surenkama gelžbetoninė perdanga, kurią galima montuoti be krano pagalbos. Ji yra pigesnė, lengvesnė ir greičiau įrengiama, o platus ilgių bei pločių pasirinkimas leidžia optimizuoti projektą. Dėl lengvesnės konstrukcijos plokščių ir blokelių sistema sumažina apkrovas ant laikančiųjų sienų ir pamato.

Techniniai duomenys ir projektavimo principai

• Perdangos plokštės gali būti formuotos su angomis inžineriniams tinklams, laiptams, šachtoms, siekiant pagreitinti statybą ir sumažinti papildomus darbus vietoje aikštelės.
• Teriva perdanga atitinka DIN 488 standartus, naudojant Bst 500 plieną sijoms armatūrai, kas užtikrina gerą laikomąją gebą.
• Monolitinės perdangos viename plote dažnai prireikia daugiau metalo ir klojinių, todėl jų savikaina gali būti didesnė už surenkamųjų plokščių versijų.
• TERIVA perdangos šilumos izoliacija svyruoja apie 0,37-0,39 m2K/W. Tai palankus rodiklis statybinėms sąnaudoms, kai įvertinama viso pastato energinį efektyvumą.
• Perdangos krovinių skaičiavimas vyksta pagal nuolatinę apkrovą (perdangos svoris su grindų konstrukcija) ir kintamą apkrovą (baldai, buitinė įranga, žmonės, įranga). Monolitinės perdangos dažnai reikalauja daugiau metalo, todėl didesnė kaina.
• Duomenys apie sijos skerspjūvio plotį, tarpatramio atstumą (1,50 m), kraštinį tarpatrapmį (c = 0,12 m) bei plokštės skerspjūvio aukštį įvertinami projektavimo metu. Reikalinga armatūra ir jos išdėstymas priklauso nuo tarpatramio dydžio ir apkrovų derinių.

Ekonomikos aspektai ir logistika

Teriva perdangos yra ekonomiškas sprendimas projektams, kuriuose svarbus greitas montavimas ir mažesnės sąnaudos. Teriva plokštės ir blokeliai vilkimo metu turi gana lengvus svorius, todėl jie gali būti iškraunami rankomis. Palyginus su monolitine perdanga, surenkama TERIVA sistema dažnai yra pigesnė, o įranga turi mažesnį svorį, tad logistikos ir montavimo kaštai yra mažesni.

Transporto ir montavimo išlaidos skaičiuojamos atsižvelgiant į atvežimą į objektą, mechanizmų poreikį, iškrovimo ir pakėlimo kaštus. Teriva ekspertai teigia, kad ilgesnėmis perdangomis galima pasiekti efektyvų montavimą: 13 m ilgio perdanga gali būti pristatyta su atitinkamu kiekiu blokelių ir sijų, o 60 kv. m perdangos įrengimas paprastai trunka trumpai su nedidelėmis brigados pastangomis.

Montavimo etapas ir praktiniai patarimai

1. Įrengiant perdangą, sienose padaromos skylės perdangos sijų įleidimui.
2. Perdangos sijos montuojamos kas 60 cm arba 45 cm, jos yra paremiamos keliais statramsčiais.
3. Sudedami perdangos blokeliai, o vainikas įrengiamas šalia sienos, formuojant skirstomosios briaunos.
4. Užpilamas betono sluoksnis virš blokelių, paprastai keli centimetrai virš jų aukščio.
5. Tarpuose tarp blokelių dedama papildoma skersinė armatūra ir ji sujungiama su sijų armatūra.
6. Perdanga užliejama betonu, remiantis tuo, kad apkrovos paskirstomos per visą perdangos plotą. Perdangos neremiamos į kaminų sieneles ar vėdinimo angas.

Įrengiant terivą, svarbu įvertinti sienų ir pamatų apkrovas. Skaičiavimai atliekami pagal STR 2.05.04:2003 Poveikiai ir apkrovos. Jei rekonstruojama siena patiria didesnį svorį, perdanga turi būti įrengiama laikantis apkrovų balansavimo reikalavimų, o papildomos ištisinės išimties sienose gali būti reikalingos siekiant atsvaros.

Privalumai ir ribojimai

• Didelis privalumas - montavimas be krano, tai ypač svarbu rekonstruojant senesnius pastatus ar tomis vietomis, kur sunku įveikti aikštelės ribas.
• Geresnė šilumos ir garso izoliacija nei kai kurios plokščių sistemos dėl užpildų ir blokelių tarpo tankio.
• Lengvesnė konstrukcija, mažesnės perkrovos į laikančiosios sienos, o tai leidžia sutaupyti elaboruotose statybose su senomis konstrukcijomis.
• Monolitinės perdangos gali būti būtinos esant sudėtingai formato ar intensyvioms apkrovoms, tačiau jų montavimas yra sudėtingesnis ir brangesnis.
• Teriva perdangos turi būti tinkamai įrengtos, o projektavimo metu reikia įvertinti plokščių armatūros tinklo ir skerspjūvių dydžius, siekiant užtikrinti saugų darbą.

Klaidos, į kurias svarbu nepulti

Kai planuojama įrengti medinę perdangą, būtina įvertinti trumpalaikius ir ilgalaikius garso izoliacijos ir šildymo sprendimus. Medinės perdangos gali būti pigesnės, bet jų garso izoliacija ir ilgaamžiškumas dažnai silpnesni, todėl gali kilti papildomų išlaidų šildant ir ką tik statant sausojo grindų plokštes virš perdangos.

Taip pat reikia įvertinti, kad surenkamųjų sijų suformavimas ir blokelių derinimas turi būti atliekamas laikantis inžinerinių reikalavimų ir projektavimo standartų, kad būtų išvengta įtrūkimų ar kitų defektų sienose ar perdangos srityse.

Kur naudoti TERIVA perdangą?

Surenkama gelžbetoninė perdanga dažnai naudojama įvairiausio pobūdžio objektuose - nuo individualių namų iki visuomeninių pastatų. Dėl lengvumo ir paprastesnio montavimo ji ypač tinka rekonstrukcijose, kai norima išvengti didelių klojinių ar kranų įrangos poreikio. Taip pat TERIVA perdangos paprastai yra pasirinkimas kuomet projektuotojas siekia užtikrinti gerą šilumos ir garso izoliaciją, o tuo pačiu sumažinti statybos laiką ir kainą.

Techniniai pavyzdžiai ir taikomosios nuorodos

Perdangos plokščių ir blokelių sistema leidžia įrengti skyles reikalingoms laiptinėms, šachtoms ar ventiliacijos angoms, kas gali sumažinti statybos aikštelės darbų trukmę. Pasiūlymuose dažnai minimas, kad 13 m ilgio perdanga ir vieno kilimo atstatymas gali užtikrinti apie 70 kv. m PTK bei 160-200 kv. m TERIVA blokelių (17-19 kg kiekvienas) siuntimą ir montažą per trumpą laiką.

Teriva perdangų projektavimui naudojama plieno armuotė Bst 500, o ilgesnėms perdangoms gali būti taikomos papildomos įrėmintos tarpių sijos ir armatūros tinklai. Plokščių skaičiavimai vykdomi siekiant užtikrinti optimalų armavimo į užpildus plotį bei teisingą skerspjūvio aukštį ir tarpus.

Santrauka ir praktiniai patarimai statytojams

Teriva surenkama gelžbetoninė perdanga - tai ekonomiškas, greitas ir patikimas sprendimas daugeliui statybos projektų. Ją galima montuoti be krano, ji yra lengvesnė už tradicines perdangos plokštes, o platus ilgių ir pločių pasirinkimas leidžia tiksliai atitikti projekto reikalavimus. Monolitinės perdangos vis dar naudojamos ten, kur reikalingas didelis standumas ar sudėtingas pastato forma, tačiau Teriva sistema išlieka populiari dėl savo kompaktiško svorio, lengvo montavimo ir gerų šilumos bei garso izoliacinių savybių.

Ekonominiai skaičiavimai ir ką įvertinti

• Priklausomai nuo objektą turinčių apkrovų, įvertinti tiek nuolatinę perdangos svorį, tiek kintamąją apkrovą: baldai, santechnika, žmonės ir įranga.
• Atsižvelgti į atvezamų medžiagų kainas, jų iškrovimą ir montavimo laiką, norint įvertinti viso projekto sąnaudas.
• Atsižvelgti į montavimo patogumą - Teriva perdangoms nereikia krano, o blokelių ir sijų svoriai leidžia atlikti dalį darbų rankomis.
• Atsižvelgti į energijos efektyvumą - Teriva turi gerą šilumos izoliaciją, tačiau reikalingi papildomi išoriniai sluoksniai, jei siekiama aukštesnių energijos klasifikacijų.
