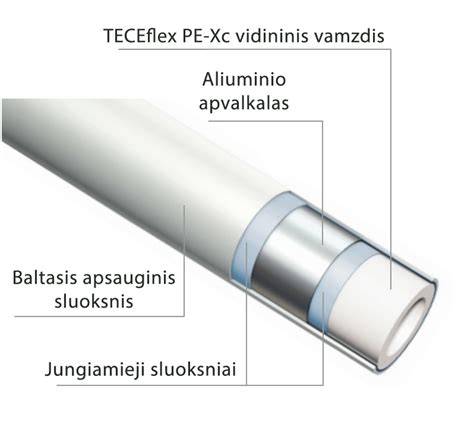

TECE flex - tai universaliai panaudojama plastikinių vamzdžių montavimo sistema. TECE flex daugiasluoksnis vamzdis tinkamas geriamo vandens, šildymo, grindų šildymo bei suspausto oro sistemų montavimui. Šis universalus vamzdis dėl savo ypatingos konstrukcijos turi didelį saugumo rezervą, o jį kerpant jis lieka apvalus ir neatšerpetojęs. Vidinis vamzdis pagamintas iš DVGW registruoto bazinio PE-Xc vamzdžio, todėl vamzdis atlaiko aukštą slėgį, temperatūrą ir yra atsparus korozijai. Lazeriu suvirinta aliuminio folija veikia kaip difuzinis barjeras ir tuo pačiu sumažina terminį vamzdžio pailgėjimą. TECE flex daugiasluoksnį vamzdį labai lengva sulenkti ranka, bet, nepaisant to, jis išlaiko savo formą ir yra tvirtas. Kadangi vamzdžio dengiamasis sluoksnis yra baltos spalvos, jį galima montuoti matomose vietose, pvz.: prijungiant radiatorius.
Žalvariniai tvirtinimo elementai yra sertifikuoti ir patvirtinti naudoti geriamojo vandens, šildymo, dujų ir suslėgtojo oro sistemoms. Iš žalvario pagamintus tvirtinimo elementus rekomenduoja Vokietijos aplinkosaugos agentūra (UBA). Žalvariniai tvirtinimo elementai pripažįstami visoje Europoje, kaip tinkami visų lygių vandens kokybei pagal dabar galiojančius geriamojo vandens reglamentus. Remiantis ilgamete patirtimi (jau 25 metai), pasaulyje buvo sumontuota begalė vamzdynų sistemų, naudojantis šia TECE flex vamzdžių montavimo sistema.
Geriamo vandens sistemos: TECE flex vamzdžių sistema pagal DVGW patvirtinimą yra tinkama naudoti visoms geriamojo vandens sistemoms. Eksploatavimo trukmė - 50 metų. Šildymo sistemos: Priderinus jungiamąsias tvirtinimo detales iš plataus asortimento, galima patenkinti įvairius šildymo sistemų montavimo sprendimus (pvz.: radiatorių jungiant nuo sienos ar grindų). Suslėgtojo oro sistemos: TECE flex plastikinių vamzdžių sistema leidžia montuoti suslėgto oro sistemas iki 63 mm dydžio. Plastikinių vamzdžių privalumas palyginti su metaliniais - suslėgto oro tiekimą galima greitai pritaikyti naujiems poreikiams. Tinka naudoti šių parametrų suslėgto oro sistemoms: vardinis slėgis 16 barų; darbinis slėgis 12 barų; didžiausia darbinė temperatūra 60°C; saugos faktorius 1,3.
TECE flex vamzdžiai yra sandariai sujungiami su tvirtinimo elementais naudojant ašinio suspaudimo technologiją. Nereikia naudoti jokių papildomų guminių tarpinių arba sandarinimo juostų. Tokia jungiamoji technologija be guminės tarpinės yra ypač atspari pakartotiniams jungimams ir labai higieniška. Naudojantis TECE flex technologija, pirmąjį vamzdį būtina išplėsti. TECE flex kompoziciniai vamzdžiai, kurių vidinę dalį sudaro iš PE-Xc plastiko sudarytas vidinis sluoksnis, pasižymi itin gera “atmintimi”. Jeigu montuojant sistemas kartais užpresuojamos ne tos jungtys, tai ne problema.
Atitinka: standartą DIN EN ISO 21003, klasę 2/10 bar geriamo vandens sistemoms ir klasę 5/10 bar šildymo sistemoms. TECE flex sertifikuota DVGW. Ašinio suspaudimo technologija neturi jokių techninės priežiūros reikalavimų.
Sunplast aliuminio plastikinis vamzdis, taip pat žinomas kaip PEX-AL-PEX vamzdis, yra daugiasluoksnis vamzdis, sudarytas iš aliuminio šerdies su vidiniu ir išoriniu didelio tankio polietileno (HDPE) sluoksniais. Jis plačiai naudojamas karšto ir šalto vandens tiekimo sistemose dėl puikių savybių, susijusių su atsparumu temperatūrai, atsparumui slėgiui ir atsparumui korozijai.
Šiame straipsnyje bus išsamiai aprašytas aliuminio plastikinių vamzdžių sujungimo procesas. IFAN gamykla - 30+ metų gamybos patirtis palaiko spalvų/dydžių tinkinimo palaikymą. Nemokamas pavyzdys, kviečiame pasikonsultuoti dėl katalogo ir nemokamų pavyzdžių. Pirmasis sujungimo proceso žingsnis yra vamzdžio pjovimas. Tam, kad būtų užtikrintas švarus ir tiesus pjūvis, būtina naudoti tam skirtą vamzdžių pjoviklį. Tada vamzdžio galas paruošiamas montavimui.
DTPE sluoksnio pertekliui pašalinti iš vamzdžio vidaus ir išorės, atidengiant aliuminio sluoksnį, naudojamas specialus plunksnas. Paruošus vamzdžio galą, jungtis įkišama į vamzdį. Jungtis, paprastai pagaminta iš žalvario, suprojektuota taip, kad tvirtai tilptų vamzdyje. Specialiu įrankiu išplečiamas vamzdžio galas, leidžiantis įkišti jungiamąją detalę. Kai kuriais atvejais gali būti naudojama suspaudimo jungtis. Tai reiškia, kad prieš įdedant jungiamąją detalę ant vamzdžio galo uždedama suspaudimo veržlė ir žiedas. Galiausiai sujungimas užspaudžiamas specialiu užveržimo įrankiu. Šis įrankis spaudžia jungiamąją detalę, užtikrindamas tvirtą prigludimą ir patikimą, nesandarią jungtį. Aliuminio plastikinių vamzdžių sujungimo procesas susideda iš kelių etapų, kurių kiekvienas yra labai svarbus siekiant užtikrinti saugią ir sandarią jungtį.
Daugiasluoksnis vamzdis - tai revoliucija vandentiekio bei šildymo sistemose, siūlanti universalius ir patikimus sprendimus tiek naujose statybose, tiek renovacijos projektuose. Kas yra daugiasluoksnis vamzdis ir kodėl jį verta rinktis? TECE flex - tai universaliai panaudojama plastikinių vamzdžių montavimo sistema. TECE flex daugiasluoksnis vamzdis tinkamas geriamo vandens, šildymo, grindų šildymo bei suspausto oro sistemų montavimui. Šis universalus vamzdis dėl savo ypatingos konstrukcijos turi didelį saugumo rezervą, o jį kerpant jis lieka apvalus ir neatšerpetojęs.
Daugiasluoksnis vamzdis yra sukurtas iš specialiai parinktų medžiagų, tokių kaip plastiko ir aliuminio sluoksniai, kurie suteikia jam puikų atsparumą korozijai, įtampoms ir deformacijoms. Jis pasižymi sklandžiu vidiniu paviršiumi, kuris leidžia tekančiam vandeniui lengvai tekėti be didelių slėgio nuostolių. Be to, daugiasluoksnis vamzdis yra lengvas, todėl jį lengva transportuoti ir montuoti. Jis taip pat pasižymi lankstumu, leidžiančiu sukurti įvairias konfigūracijas ir pritaikyti prie skirtingų statybos poreikių. Higieniškumas ir nepralaidumas orui užtikrina, kad jis neleidžia bakterijoms ar mikroorganizmams plisti vandentiekio sistemoje.
TECE flex pranašumai ir standartai
- Universalumas: tinkamas geriamo vandens, šildymo, grindų šildymo bei suspausto oro sistemų montavimui.
- Saugumas ir ilgaamžiškumas: ypatinga konstrukcija su dideliu saugumo rezervo; vidinis PE-Xc sluoksnis atsparus aukštam slėgiui, temperatūrai ir korozijai; eksploatavimo trukmė 50 metų geriamojo vandens sistemoms.
- Patikima jungimo technologija: sandariai sujungiami su tvirtinimo elementais naudojant ašinio suspaudimo technologiją; nereikia guminių tarpinių ar sandarinimo juostų; jungtį lengva atnaujinti ir higieniška.
- Estetika: baltas dengiamasis sluoksnis leidžia montuoti matomose vietose, pavyzdžiui, prijungiant radiatorius.
- Atitiktis standartams: DIN EN ISO 21003, klasė 2/10 bar geriamojo vandens sistemoms ir klasė 5/10 bar šildymo sistemoms; TECE flex sertifikuota DVGW.
Lazeriu suvirinta aliuminio folija veikia kaip difuzinis barjeras ir tuo pačiu sumažina terminį vamzdžio pailgėjimą. TECE flex vamzdžiai turi didelį lankstumą ir gali būti lengvai sulenkti ranka be prarastos formos. Kai vamzdžio dengiamasis sluoksnis baltos spalvos, jis tinka montuoti matomose vietose.
Tvirtinimo elementai ir jų svarba: Žalvariniai tvirtinimo elementai yra sertifikuoti ir patvirtinti naudoti geriamojo vandens, šildymo, dujų ir suslėgtojo oro sistemoms. Juos rekomenduoja Vokietijos aplinkosaugos agentūra (UBA), ir jie pripažįstami visoje Europoje kaip tinkami visų lygių vandens kokybei. Svarbu suprasti, kad kiekvienas rimtas vamzdžių gamintojas pateikia ir jų jungiamąsias dalis. Jei norite sujungimus paslėpti į sieną ar grindis, naudokite presuojamus neišardomus sujungimus, bei juos izoliuokite. Tam jums reikalingas vamzdžių presas.
Panaudojimo sritys
- Geriamo vandens sistemos: TECE flex sistema pagal DVGW patvirtinimą tinkama visoms geriamojo vandens sistemoms. Eksploatavimo trukmė - 50 metų.
- Šildymo sistemos: priderinus jungiamąsias tvirtinimo detales iš plataus asortimento, galima įgyvendinti įvairius montavimo sprendimus (pvz., radiatorių jungimą nuo sienos ar grindų).
- Suslėgtojo oro sistemos: TECE flex leidžia montuoti iki 63 mm dydžio; pranašumas - greitas adaptavimas naujiems poreikiams; vardinis slėgis 16 barų; darbinis slėgis 12 barų; didžiausia darbinė temperatūra 60°C; saugos faktorius 1,3.
Kaip pasirinkti kokybišką daugiasluoksnį vamzdį?
Rinkdamiesi daugiasluoksnius vamzdžius, pirmiausia įsitikinkite, ar nurodytas gamintojas. Atkreipkite dėmesį į vidinį sluoksnį: rekomenduojamas PE-Xc/AL/PE arba PE-Xc sluoksnis, kuris atsparus aukštoms temperatūroms ir slėgiui. Taip pat verta žinoti, kokiai klasei priskiriamas vamzdis (žymėjimas turi būti EN ISO 21003). World class 1 gali būti netinkama radiatoriniam šildymui. DVGW, KIWA, SKZ ir kt. sertifikatai rodo gamintojo patikimumą.
Montavimo ypatumai: TECE flex technologija reikalauja pirmojo vamzdžio išplėtimo. Dažnai pasitaiko klaidų sujungiant plaukiojančiais užveržiamais sujungimais, todėl reikia naudoti uždarus presuojamus sujungimus ir įvertinti sienų/grindų lokalizaciją. Kiekvienas rimtas vamzdžių gamintojas pateikia ir jų jungiamąsias dalis. Jei kartais užpresuojamos neteisingos jungtys, tai nėra problema dėl vidinės atminties PE-Xc sluoksnio.
Montavimo pabaigos taškai: Įrengiant sanitarinius prietaisus, būtina pasirinkti atitinkamus jungimo elementus; presavimo sujungimai leidžia paslėpti į sienas ar grindis. Dažnai pigesni plastikiniai vamzdžiai reikalauja papildomų atsargumo priemonių, ypač karštam vandeniui - naudokite folijos vamzdžius ir nudrožkite foliją prieš lituojant.
Kokybiško daugiasluoksnio vamzdžio pasirinkimo gairės
- GI paskirstymas: įsitikinkite, kad vamzdis pažymėtas pagal EN ISO 21003, su gamintojo vardu/kodu, išorinio skersmens ir sienelės storiu, medžiagomis, klase, gamintojo datos ženklu.
- Vidinis sluoksnis: PE-Xc/AL/PE ar PE-Xc yra rekomenduojamas dėl atsparumo aukštoms temperatūroms ir slėgiams.
- Jungimo metodai: venkite netikrų įrangos dalių, naudokite presavimo sujungimus ir laikykitės gamintojo nurodymų.
Santrauka apie TECE flex sistemą
Daugiasluoksnis vamzdis TECE flex siūlo universalumą, saugumą ir ilgaamžiškumą: tinkamas geriamojo vandens, šildymo, grindų šildymo ir suspausto oro sistemoms. Vidinis PE-Xc vamzdis atsparus aukštam slėgiui ir temperatūrai; lazeriu suvirinta aliuminio folija veikia kaip difuzinis barjeras ir riboja vamzdžio pailgėjimą. Jungiamasis procesas - ašinio suspaudimo technologija be guminių tarpikliu; ant sienų ar grindų įmontavimui - gali būti naudojami presuojami sujungimai. TECE flex atitinka DIN EN ISO 21003 ir yra DVGW sertifikuotas.
Techniniai duomenys ir standartai
- Operacijos temperatūra: iki 60°C
- Nominalus slėgis: iki 16 barų (vardinis), darbinis 12 barų
- Eksploatavimo trukmė: 50 metų geriamojo vandens sistemoms
- Medžiagos: vidinis PE-Xc, aliuminio folija, išorinis HDPE/plastikas
