Konstrukcinių sujungimų hidroizoliavimas prieš ir po betonavimo yra vienas svarbiausių etapų užtikrinant betoninių ir požeminių konstrukcijų sandarumą. Egzistuoja daugybė skirtingų konstrukcinių sujungimų hidroizoliavimo sistemų iš kurių kiekviena turi skirtingas charakteristikas, savus pliusus ir minusus. Sistemos skiriasi instaliavimo technika ir efektyvumu. Visus už ir prieš reiktų išsiaškinti prieš pasirenkant sistemą ir kaina neturėtų būti lemiamas faktorius.
Bentonitinės tarpinės naudojimos senai ir plačiai. Tai labai nebrangus, patikimas it todėl plačiai paplitęs sprendimas hidroizoliuojant įvairias požemines konstrukcijas, baseinus, rezervuarus. Siūloma tarpinė HydroBar Original dėl vandens poveikio brinksta, jos skerspjūvio plotas didėja daugiau kaip 300%, todėl sujungimas patikimai užsandarinamas. Kaip atrodo išsiplėtusi bentonitinė tarpinė, matoma fotografijoje. Plėtimosi jėga yra gana didelė, todėl tarpinė turi būti montuojama ne arčiau kaip 8 cm nuo betono paviršiaus. Kadangi tarpinė brinksta dėl vandens poveikio, iki pat betonavimo pradžios būtina apsaugoti tarpinę nuo drėgmės. Kaip matosi fotografijoje, bentonitinės tarpinės brinkdamos tampa beforme mase, užpildančia visus plyšius ir įtrūkimus. Dėl šios savybės, bentonitinė tarpinė gali būti naudojama tik ten, kur jungiasi naujai betonuojama konstrukcija su senu betonu. Prieš laiką sušlapusi tarpinė pradės brinkti anksčiau, nei sustings betonas ir ne tik tinkamai nesandarins sujungimo, bet gali net padidinti pratekėjimus.
Kaip alternatyva bentonitinei, gali būti naudojama sintetinės gumos tarpinė HydroBar EVO. Šios tarpinės skerspjūvio plotas mažesnis (5 x 20 mm), bet veikiama vandens ji brinksta iki 1000% pagal tūrį. Bentonitinės tarpinės turi savybę, kad jei konstrukcija išdžiūsta, sujungimuose nelieka drėgmės, bentonitinės ar sintetinės gumos tarpinių tūris grįžta į pradinę padėtį. Pakartotinai atsiradus vandens poveikiui, keletą dienų per sujungimą gali pradėti į konstrukciją skverbtis vanduo. Tarpinei vėl išbrinkus, sujungimas tampa vėl sandarus.
Tarpinei su bitumo padengimu iš abiejų pusių. Bituminis padengimas suteikia pranašumą, kad tarpinės nereikia saugoti nuo drėgmės. Bitumo sluoksnis apsaugomas plėvele, kuri nuplėšiama prieš betonuojant. Specialus elastingas bitumo sluoksnis atsparus organinėms nuotekoms, todėl WaterBar Rigid KJ puikiai tinka naudoti nuotekų valymo įrenginiuose. Tarpinės tarpusavyje sujungiamos sąvaržomis.

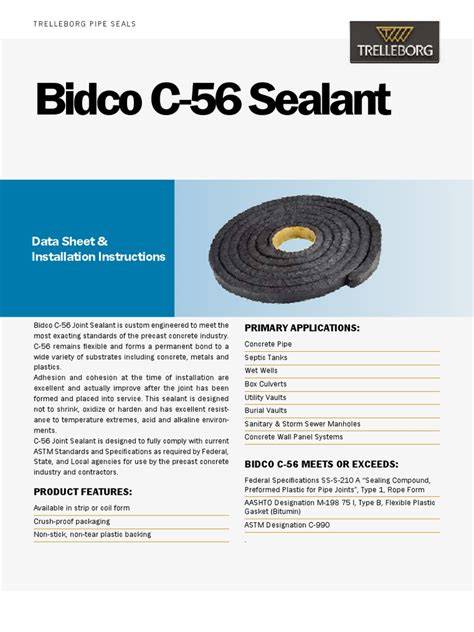

Labai dažnai kylanti problema - tinkamas požeminių šulinių hidroizoliavimas statybos metu. Silpniausia vieta, per kurią atsiranda pratekėjimai, dažniausiai yra sujungimai tarp šulinio žiedų. Tokiai problemai spręsti yra speciali juota Trelleborg C-56. Juosta talpinama sujungimo viduryje prieš montuojant sekantį šulinio žiedą, kaip parodyta fotografijoje. Dėka specialios sudėties ji stipriai sulimpa su abiem paviršiais ir patikimai sandarina.

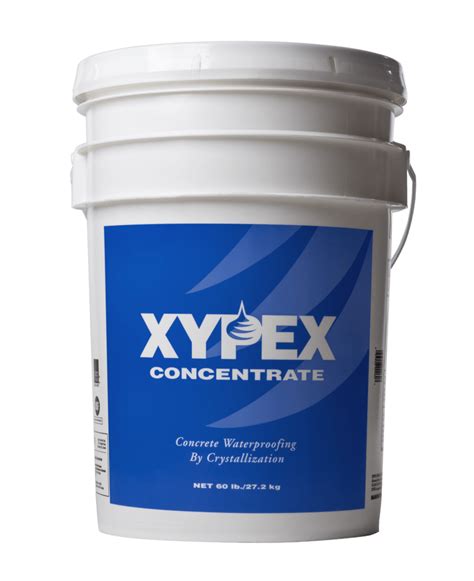

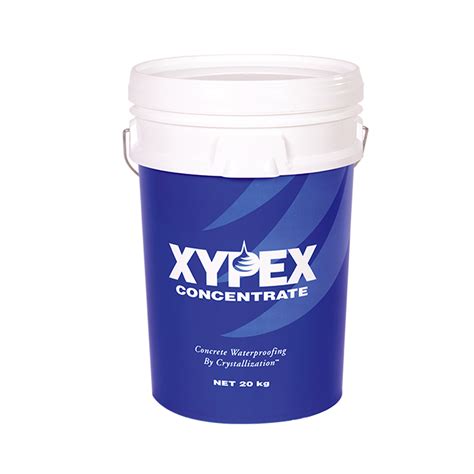

Efektyvus, nebrangus ir patikimas sujungimų sandarinimas yra naudojant kristalinės hidroizoliacijos medžiagą Xypex Concentrate. Danga užtepama arba užpurškiama ant betono paruošiamojo sluoksnio, ant kurio jau sumontuotas armatūros tinklas. Medžiaga purškiama ant paruošiamojo sluoksnio pro armatūrą sunaudojant 1,0 kg/m2, o prieš klojant kitą betono sluoksnį, palaukiama kol XYPEX danga pasieks pradinį stiprį. Panaudojimo schema parodyta piešinyje. Kristalų formavimosi procesas vyksta į visas puses iki 20 cm atstumu nuo užtepto paviršiaus ir tuo būdu suformuojamas skysčiams nelaidus betono sluoksnis apie sujungimą. Didesniam patikimumui siūloma išorėje, po to, kai sustings betonas, iškapoti griovelį 2,5 cm x 2,5 cm ir užpildyti jį tirštos konsistencijos Xypex Concentrate. Išeiga apie 0,7 kg/m2.
Konstrukcinių sujungimų hidroizoliavimas prieš ir po betonavimo turi būti parenkamas įvertinus objekto sudėtingumą, hidrostatinį slėgį ir eksploatacines sąlygas. Norint maksimaliai apsaugoti konstrukcinius sujungimus nuo galimų prabėgimų, pagal situaciją parenkamos skirtingos tarpinės ar medžiagos. Paminėta tik keletas galimų variantų. Kai kuriuos matote piešinyje. Svarbiuose objektuose, kai reikia labai didelio patikimumo, naudojama 3, 4 ar net daugiau sistemų vieno sujungimo sandarinimui. Statybos metu papildomai investuotos lėšos į šias sistemas su kaupu atsiperka vėliau, kadangi neatsiranda problemų dėl prabėgimų.

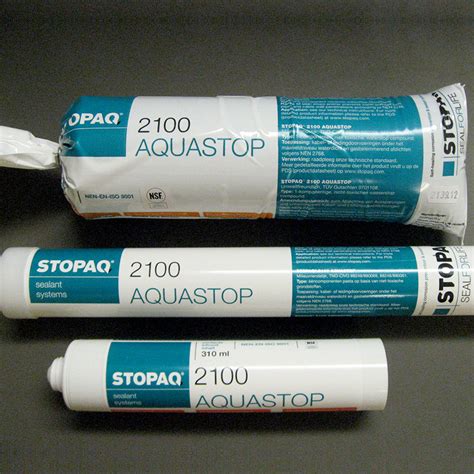

Sandarinant požemines konstrukcijas atskira problema yra sujungimų tarp sienos ir praeinančių vamzdžių sandarinimas. Dažniausiai reikalinga sandarinti sujungimą iš vidaus prieš besiskverbiantį vandenį. Jei vamzdis pakankamai didelio diametro ir mechaniškai stabiliai įtvirtintas, nejudantis, galima naudoti Xypex kristalinės hidroizoliacijos medžiagas. Aplink vamzdį išdaužomas griovelis 25 mm pločio ir 37 mm gylio. Išdaužyto griovelio paviršius nuvalomas, sudrėkinamas ir nutepamas sluoksniu Xypex Concentrate, sunaudojant apie 0,8 kg/m2. Neilgai trukus po užtepimo griovelis užpildomas tirštos konsistencijos Xypex Concentrate mišiniu. Hidroizoliavimo schema parodyta piešinyje. Jei hidroizoliavimo metu per išdaužytą plyšį skverbiasi vanduo, prieš naudojant Xypex Concentrate, prabėgimas sustabdomas naudojant Xypex Patch’n Plug. Tai greitai stingstantis hidraulinis cementas, kuris sustabdo prabėgimą per keletą minučių. Tais atvejais, kai vamzdis vibruoja, ar įtvirtintas nepakankamai ir gali būti pajudintas eksploatacijos metu, arba jei tai kabeliai, kurie, tikėtina, bus judinami, reikalinga naudoti elastingą hidroizoliaciją. Tokiems sujungimams sandarinti labiausiai tiktų STOPAQ 2100 Aquastop hermetikas. Jis puikiai prilimpa prie paviršių ir gali būti naudojamas prieš spaudiminį vandenį iš vidaus. Sandarinimo schema parodyta piešinyje. Vietoj vamzdžio gali būti ir kabeliai. STOPAQ 2100 Aquastop turi būti talpinamas tarp atramų. Iš vandens spaudimo pusės medžiaga gali būti betonas arba poroloninė tarpinė. Tai reikalinga, kad įspaudžiant į plyšį hermetiką, jį galima būtų sutankinti ir jis nenubėgtų ten, kur nereikia.
Sienos vidinėje pusėje paprastai naudojamas cementinis mišinys. Geriausiai tam tiktų Xypex Patch’n Plug, Monocrete XP TH rapid arba Xypex Concentrate. Fasadų išorinių sienų jungčių sandarinimas nuo atmosferos poveikio yra labai svarbus ne tik dėl estetinių priežasčių, bet ir siekiant apsaugoti pastato konstrukciją bei taupyti energiją. Sandarinant betoninį fasadą naudojama apvali sandarinimo tarpinė Premium Backet Rod PE. Ši uždarų porų polietileninė apvali sandarinimo tarpinė naudojama kaip atraminis strypas gilių siūlių sandarinimui. Ji yra labai lanksti ir suspaudžiama, suderinama su poliuretanu, hibridiniu polimeru, silikonu ir daugeliu kitų šaltu būdu užteptų sandariklių. Premium Backet Rod PE tarpinė turi būti apie 25 % didesnio skersmens nei jungties plotis, kad būtų užtikrinta, jog atraminė tarpinė būtų suspausta, montuojant ją jungtyje.

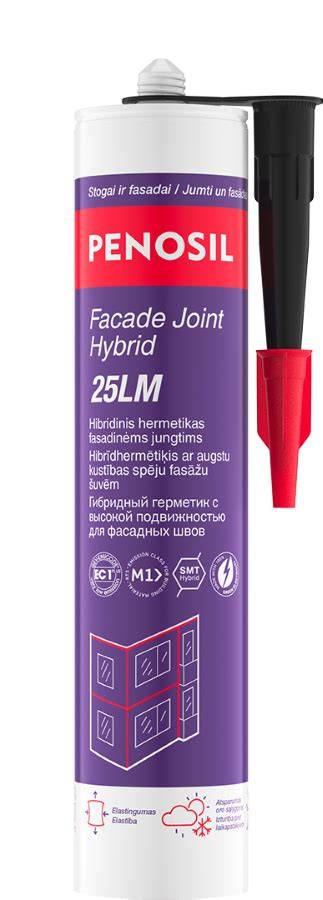

1. 2. Sandarinimui naudojamas hibridinis hermetikas fasadams Premium Facade Joint Hybrid 25LM. Šis aukštos kokybės, atsparus šalčiui ir UV spinduliams hibridinis hermetikas fasadams, žemo elastingumo modulio. Premium Facade Joint Hybrid 25LM naudojamas, kai atliekamas pastato deformacijų, jungčių ir riboženklių jungčių sandarinimas. Taip pat įvairių įsiskverbimų (vamzdžių, kabelių) sandarinimas bei ventiliacijos darbai. Hermetikas pakuojamas į 600 ml folines „dešras“. Naudojimas yra paprastas - tiesiog įstatykite pistoletą ir atidarykite jo dozatoriaus šoną.
Klausimas: Gal galite patarti kaip užsandarinti šulinio žiedų sandūras? Komentarai: Šulinių sandūrų sandarinimui efektyviausiai ir patikimiausiai būtų naudoti Xypex Concentrate ir Xypex Patch'n Plug. Jei remonto metu per sujungimą nebėga vanduo efektyviau būtų Xypex Concentrate, o jei bėga vanduo reikia naudot Xypex Patch'n Plug. Išsamiau kaip naudot papasakosim perkant. Jei šulinys naujai montuojamas, galima žiedų sandūroms naudoti tarpines AQUA TACKSEAL arba SOLOBAR BENTO. Jei šulinys jau sumontuotas - siūlės remontuojamos naudojant mišinį Vandex Plug, dėl papildomos apsaugos galima padengti teptinėmis dangomis Vandex Super arba Vandex BB75. Vamzdžių įvadai sandarinami naudojant Swellseal Mastic WA hermetiką.
Didėjant pastatų tūriams ir statant juos vis giliau po žeme, pastatuose atsiranda vis daugiau deformacinių siūlių. Pastatai dažniausiai statomi naudojant surenkamo gelžbetonio elementus, arba liejant konstrukcijas. Deformacijų siūlės įrengiamos betonavimo metu arba po betonavimo. Po betonavimo dažniausiai grindys (kartais sienos) yra supjaustomos. Naudojant įdėtines detales FORMAX 1000 CV, kurios inicijuoja monolitinės konstrukcijos trūkį, galima išvengti pjaustymų. Tokiu atveju trūkis atsiras pasirinktoje vietoje ir kartu bus užsandarintas, nes FORMAX 1000 CV elementai būna padengti bentonitinio molio sluoksniu, kuris gavęs vandens išbrinksta ir užsandarina trūkį. Iš matomos sienos pusės prieš betonavimą suformuojamas 20x10 mm griovelis elemento montavimo vietoje, kad trūkis būtų reikiamoje vietoje. Šis griovelis vėliau užsandarinamas atsparia konstrukciją veikiantiems poveikiams mastika AQUASTOP CV. Deformacines siūles nešildomuose gelžbetoniniuose statiniuose reikia įrengti ne rečiau nei 25 metrai. Dažniai statybos aikštelėje tokio dydžio elementai ir betonuojami. Deformacinės siūlės tokioje situacijoje įrengiamos naudojant PVC WATERSTOP juostas D, DA arba FV tipo. Jos atlaiko vandens spaūdį iki 5 barų. Juostos pasirenkamos priklausomai nuo konstrukcijos tipo. Sienose dažniausiai naudojamos D tipo juostos, o grindyse DA, tačiau jeigu deformacinę sienos ir grindų siūlę reikia sujungti, tai geriau rinktis DA tipo siūlę. Tarpaukštinėse perdangose, kur dydo drėgnas procesus arba gali būti vandens įsiskverbimas iš lauko, deformacines siūles sandarinamos priklausomai nuo hidroizoliacijos įrengimo. Jeigu hidroizoliacija įrengiama, deformacinės siūlės sandarinamos hidroizoliacijos lygyje. Reikalingos papildomos sandarinimo medžiagos dideliems plotams. Vieni gamintojai siūlo visą mazgų komplektą deformacinėms siūlėms sandarinti, kiti - ne. Pavyzdžiui bituminės membranos. STR stogo reglamentai pripažįsta kai kurias mazgas kaip tinkamas, tačiau bitumas žemos temperatūros metu stingsta, įtrūksta ir gali pradėti praleidinėti vandenį. Todėl deformacines siūles turi būti elastingos juostos, pavyzdžiui CETLASTIC, klijuojamos prie betono arba tarp izoliacinių sluoksnių su CLV201 klijais. CETLASTIC pailgėjimas siekia iki 500%. Jei tarpo jungčiai trūksta hidroizoliacijos, naudojami JOINTEX V30 profiliai. Šios siūlės atlaiko dideles deformacijas ir automobilių eismą, sulaikydamos vandenį ant perdangos.
- Deformacines siūles įrengti laikantis hidroizoliacijos lygyje.
- Naudoti elastingas tarpinės ir profilių sistemas siekiant ilgaamžiškumo.
Požeminių šulinių hidroizoliacija yra kritiškai svarbi, kai būtina užtikrinti gruntinio vandens nepralaidumą į šulinio vidų. Nauji objektai yra pigiau ir paprasčiau užtikrinti hidroizoliaciją iš karto, o jau esantys šuliniai reikalauja sudėtingesnių sprendimų. Jei turite šulinį, kuris praleidžia gruntinį vandenį, rekomenduojame naudoti Xypex medžiagas. Tai daugiau nei 40 metų pasaulinė technologija, Lietuvoje platinama nuo 1997 metų. XYPEX yra netoksiška, skirta efektyviai betono hidroizoliacijai ir apsaugai. Pagrindinė savybė - gebėjimas auginti netirpias kristalines struktūras giliai betono porose, hermetizuojant betoną nuo vandens ir cheminių medžiagų įsiskverbimo. Pagrindiniai XYPEX privalumai: visapusiška apsauga, atsparumas nusidėvėjimui, cheminis atsparumas, ilgaamžiškumas, paprastas įrengimas.
Remonto procese svarbu tiksliai apžiūrėti šulinio vidaus paviršių, paruošti vietas, išdaužyti griovelius 25x25 mm, naudoti priedus Xypex Admix C-1000 NF naujai liejamo betono dalyje, ir sandarinti vamzdžių įvadus bei judančius vamzdžius elastingais hidroizoliacijų sprendimais. Vonios ir kitų drėgnų zonų hidroizoliacija turi būti dviguba: prie tepamos hidroizoliacijos dar ir hidroizoliacinė juosta. Plytelių klijai ir kitos dangos turi būti skirtos drėgnoms zonoms, o grindų danga - atspari vandeniui ir mechaniniams poveikiams.
