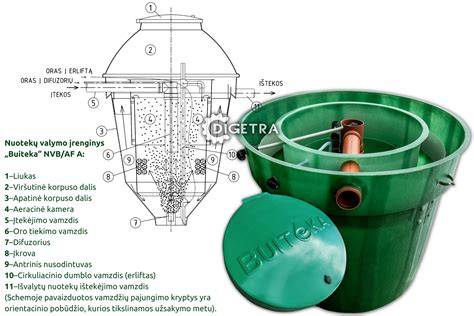

Įrengiant siurblio šulinį reikia vykdyti montavimo ir objekto nuotekų sistemos projekto nurodymus. Projekte yra nurodyta sistemos vieta sklype ir aukštis virš jūros lygio. Siurblio šulinys įrengiamas ant lygaus ir suplukto skaldos arba smėlio sluoksnio, ne mažesnio nei 150 mm žvyro, statomas vertikaliai. Įstatymo gylis priklauso nuo išeinančio iš sklypo kanalizacijos vamzdyno aukščio, grunto sudėties. Didžiausias siurblio šulinio aukštis nuo jungties iki žemės paviršiaus - apie 750 mm. Prireikus, šulinio vamzdį galima patrumpinti, bet ne daugiau nei iki 700 mm. Gruntas, pagrindas iki šulinio turi būti atsparus šalčiui (tinka smėlis). Žemėje neturi būti aštrių akmenų.
Jeigu numatomas požeminis arba paviršinio vandens lygio kilimas, siurblio šulinį reikia įtvirtinti. Šulinio dugne yra tvirtinimo fiksatoriai. Šulinį galima fiksuoti 1 metro ilgio plieno plokščių profiliais (15 mm storis). Yra jungtis 75 mm skersmens vamzdžiui, tačiau prie jos galima prijungti 110 mm skersmens vamzdį. Slėgio vamzdis išvedamas per siurblio šulinio dangtį į plovimo vandens arba pirties filtrą Biolan. Šulinio dangtyje yra pažymėta angos vieta vamzdžiui ir elektros laidui, kuri yra išpjaunama pjūklu.
Žiemą naudojamą gilesniame nei 75 cm gylyje įrengtą siurblio šulinį reikėtų apšildyti putplasčiu. Jei naudosite žiemą, po dangčiu rekomenduojama įstatyti apšildytą plokštę. Šildymo ir vandens paskirstymo vamzdžių šiluminė izoliacija yra neatskiriama šildymo paskirstymo sistemų ar šaldymo įrangos dalis. Projektuojant ir rekonstruojant karšto (šalto) vandens ir šildymo paskirstymo sistemas, pirminis uždavinys - kuo labiau sumažinti energijos sąnaudas.
Šiuo metu dažnai jau daugiau nei 20 metų eksploatuojamų šalto vandens paskirstymo sistemų cinkuoto plieno vamzdžių tarnavimo laikas baigiasi. Pastatų operatoriai praneša, kad jau po metų ar dvejų plieninio vamzdžio taškinė korozija sukelia jo sunaikinimą, o vėliau patalpų nuotėkį. Šiandien vyrauja tendencija atnaujinti šildymo ir karšto vandens paskirstymo sistemas su moderniais plastikiniais vamzdžiais. Tačiau ne kiekvienas plastikinis vamzdis yra tinkamas šilumos ir karšto vandens paskirstymui. Norint, kad vamzdynas būtų tinkamas, turi būti įvykdyta 50 metų vamzdyno eksploatavimo trukmė pagal STN EN 806-2, taip pat iš to išplaukiantys vamzdyno kokybės per reikiamą eksploatavimo laiką reikalavimai, pvz., eksploatacinis viršslėgis ir tinkamas vamzdžio sienelės storis.
Neabejoju dėl neginčijamų IndustrySpecial termokeraminės dangos savybių, nes su ja susiduriu gana dažnai. Danga pagrįsta termokeraminės membranos funkcija ir gali sumažinti šilumos nuostolius, kurie atsiranda, pvz., transportuojant skysčius ir dujas vamzdžiais arba sumažina šilumos nuostolius metalinėse konstrukcijose. Dėl ClimateCoating IndustrySpecial dangos sumažėja vamzdžio paviršiaus temperatūra (pvz., transportuojant karštą vandenį) ir yra mažesni nuostoliai - taip iš karto sutaupoma sąnaudų taupymo prasme. Taip sutapo, kad neseniai savo daugiabučio namo rūsyje įsirengiau dujinį katilą šildymui, iš kurio šildomo vandens vamzdžius tiekiau į savo buto šildymo sistemą. Kad sumažinčiau šilumos nuostolius ir savo sąskaitas už energiją iš dujų įmonės, izoliavau šildymo vamzdį. Nusprendžiau jums praktiškai parodyti IndustrySpecial termokeraminę dangą. Montuojant karšto vandens paskirstymo vamzdį padariau nedidelį eksperimentą: prieš apvyniojant skirstomąjį vamzdį izoliacinėmis putomis Polyfoam, visus vamzdžius padengiau ClimateCoating IndustrySpecial, tačiau dalį vamzdžio palikau nepadengtą - kad galėčiau pamatuoti vamzdžio paviršiaus temperatūrą. Termometrus padėjau vienas šalia kito. Kaip tai pasirodė? Žr. ClimateCoating IndustrySpecial padengto vamzdžio paviršiaus temperatūra buvo sumažinta maždaug 9°C lyginant su vamzdžio be dangos paviršiaus temperatūra. Visa tai dėka dangos sudėties - vadinamosios termokeraminės membranos, kuri gali "padidinti" savo paviršių iki 3-4 kartų.
Norint puikiai izoliuoti vamzdį (ir taip pasiekti minimalius energijos poreikius) vien termokeraminės dangos, žinoma, nepakanka, ją reikia derinti su išorine izoliacija. Karšto vandens ir šildymo vamzdynai, vandens šildymo įranga, akumuliacinės talpos ir talpyklos turi būti izoliuotos nuo šilumos nuostolių. Šilumos laidumo koeficiento λ reikšmė kokybiškoms medžiagoms svyruoja nuo 0,035 iki 0,05 W/mK. Darbinė ir skaičiuojama temperatūra kaitinant svyruoja iki 90°C, todėl šiltinimui labai tinka naujesnės lengvos medžiagos iš poliuretano, polietileno ar gumos. Mažesnio skersmens iki DN 100 vardinio dydžio vamzdžiuose naudojamos izoliacinės žarnos arba jungiamosios detalės, o didelio ploto juostos tinka didesniems akumuliacinių šildytuvų ir rezervuarų plotams. Aukštesnėje nei 100°C temperatūroje tinka klasikinės mineralinio pluošto medžiagos. Šios izoliacijos yra didesnės apimties, o paviršiaus apdorojimas yra sudėtingesnis ir sudėtingesnis.
Pagrindinė izoliacijos užduotis šaldymo technologijoje yra patikimai užkirsti kelią kondensato susidarymui ant izoliuotos sistemos išorinio paviršiaus. Saugus ir patikimas naudojimas (surinkimas) yra vienodai svarbus šioms izoliacijoms. Sumontavus šiltinimo medžiagą, visa sistema ir jungtys turi turėti didelį atsparumą vandens garų difuzijai. Medžiagos su mažu difuzinio pasipriešinimo koeficientu neturi būti naudojamos be garų barjero. Tokiais atvejais jie labai greitai sugeria drėgmę, todėl pablogėja jų termoizoliacinės savybės. Dėl šios priežasties mineralinio pluošto izoliacija netinka aušinimo vamzdžiams. Polietilenas taip pat nerekomenduojamas kaip šaldymo įrangos izoliacija. Nepaisant pakankamo atsparumo vandens garų difuzijai ir priimtinos šilumos laidumo koeficientiento λ vertės, polietilenas, kaip ir visi nepoliariniai plastikai, sunkiai klijuojasi, o šios medžiagos jungtys netrukdo vandens garams prasiskverbti į izoliaciją. Susitraukimas dėl besikeičiančios temperatūros taip pat netinka izoliacijai. Elastomerai (sintetinės gumos) geriausiai tinka naudoti šaldymo vamzdžiuose ir įrenginiuose. Elastomerai turi dideles difuzijos varžos koeficiento reikšmes ir tuo pačiu mažas šilumos laidumo koeficientiento λ vertes. Tačiau net ir šioje izoliacijų grupėje yra didelių medžiagų kokybės skirtumų. Kai kurių tipų elastomerai pasiekia μ reikšmes iki 7000, o λ vertė sumažėja iki 0,036 W/mK esant 0 °C temperatūrai.
Šildymo ir vandens vamzdynų bei paskirstymo sistemų atnaujinimas neturėtų būti susijęs tik su senų vamzdžių keitimu naujais. Keisdami vamzdžius ar projektuodami naujas skirstomąsias sistemas, taip pat turėtume atkreipti dėmesį į jų izoliaciją, kad sumažintume šilumos nuostolius ir taip sutaupytume nemažus pinigus energijai. Mano nuomone, „ClimateCoating IndustrySpecial“ termokeraminės dangos yra puikus izoliacijos variantas. Vamzdžių izoliacija naudojama šilumos nuostoliams mažinti, vamzdžiams apsaugoti nuo kondensato, šalčio ir temperatūros svyravimų. Ji reikalinga vandentiekio, šildymo, kanalizacijos ar kitose sistemose, kur svarbu išlaikyti stabilesnę temperatūrą ir apsaugoti vamzdžius nuo nepageidaujamo aplinkos poveikio.
Renkantis sprendimą vamzdžių izoliacijai reikia įvertinti vamzdžio skersmenį, izoliacijos storį, montavimo vietą, temperatūros režimą ir paskirtį. Izoliuojant vamzdžius galima sumažinti šilumos praradimą, ypač ten, kur vamzdynai eina per nešildomas patalpas, rūsius, garažus ar technines zonas. Apsauga nuo kondensato svarbi šalto vandens vamzdžiams. Kai paviršius atšąla, ant jo gali kauptis drėgmė, kuri ilgainiui pažeidžia aplinkines konstrukcijas, skatina pelėsį ar koroziją. Šildymo vamzdžių izoliacija padeda išlaikyti šilumą sistemoje ir nukreipti ją ten, kur ji turi būti naudojama. Tai ypač svarbu katilinėse, techninėse patalpose, rūsiuose ar ilgesnėse vamzdyno atkarpose. Šilumos vamzdžių izoliacija turi būti atspari temperatūrai ir tinkama konkrečiam vamzdyno tipui.
Renkantis verta tikrinti gamintojo nurodytas temperatūros ribas, medžiagos tankį ir atsparumą suspaudimui. Kanalizacijos vamzdžių garso izoliacija padeda sumažinti triukšmą, kuris atsiranda tekant vandeniui per nuotekų vamzdžius. Tokiam darbui svarbu rinktis medžiagas, kurios ne tik apgaubia vamzdį, bet ir slopina garsą. Taip pat reikia užtikrinti, kad izoliacija būtų sumontuota tolygiai, be tarpų ir silpnų vietų. Pirmiausia išmatuokite vamzdžio skersmenį ir pasirinkite tinkamo dydžio kevalą ar kitą izoliacinį sprendimą. Taip pat įvertinkite, kur vamzdis sumontuotas: šildomoje patalpoje, lauke, rūsyje, sienoje ar techninėje šachtoje. Drėgnesnėms ir šaltesnėms vietoms reikia atsparesnių medžiagų. Svarbu pasirūpinti ir sandariomis jungtimis, nes tarpai tarp izoliacijos dalių gali tapti vietomis, kur kaupiasi kondensatas arba prarandama šiluma. Jei sistema montuojama sunkiai pasiekiamoje vietoje, geriau rinktis patvaresnį sprendimą, kurio nereikėtų dažnai taisyti ar keisti. Prieš perkant verta patikrinti storį, paskirtį, montavimo patogumą ir suderinamumą su konkrečia sistema.
Vamzdynai ir kanalizacijos šuliniai įprastai yra įrengiami neįšąlančiame grunto lygyje, kad vamzdžiai neperšaltų ir būtų išvengiama įšalo padarytos žalos. Bet kartais tenka vamzdžius pakloti aukščiau įšalo lygio - tokiu atveju juos būtina izoliuoti. Vandentiekio ir kanalizacijos vamzdžių termoizoliacija bei izoliacija nuo įšalo reikalinga ir pro vamzdžius išeinančiai šilumai išnaudoti. Naudojant vamzdžių izoliavimo dėklus lengva įrengti šilumokaitį, kuriame nuotekų vandeniu būtų šildomas įtekantis vanduo. Taip dalis nutekamuose vandenyse esančios šilumos grąžinama ir sutaupoma energijos.

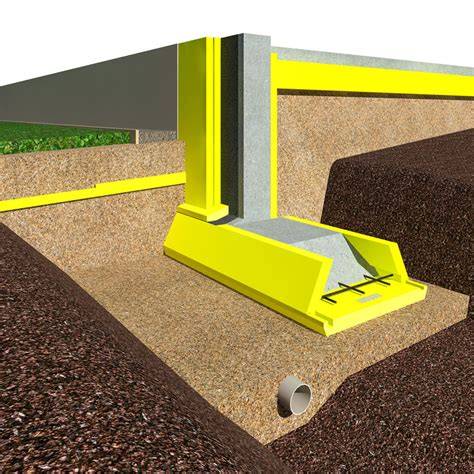

Ar neperšals vamzdžiai? Tai priklausys ne tik nuo oro sąlygų, bet ir nuo grunto kokybės. Smėlio, žvyro ir stambiose moreninėse žemėse įšalo gylis yra didesnis nei molio ar juodžemio. Taip yra dėl stambių žemės rūšių šiluminio pralaidumo ir nedidelio šilumos išlaikymo. Vamzdynų įrengimo gylis turi reikšmės vamzdžių linijos montavimo išlaidoms, iš kurių daugiau nei pusė yra kasimo, skaldymo, montavimo ir pripylimo darbų. Negiliai lengvuose gruntuose be dugno pastiprinimo darbų įrengiant vamzdynus galima sutrumpinti montavimo laiką bei išvengti kasimo atramų. Smėlio, žvyro ir kitų stambių frakcijų moreniniuose gruntuose esantiems vamzdžiams izoliuoti rekomenduojama naudoti išgaubtą, vamzdžių šonų link nusidriekiančią U formos izoliacijos konstrukciją. Vandentiekio ir nuotekų vamzdžiai turi būti klojami ant 8-12 mm gruntinio užpildo (smėlio, žvyro) ir uždengti bent 100 mm to paties užpildo sluoksniu. „Finnfoam“ plokštės turi specialius griovelius ir išpjovas, todėl izoliacijos montavimas vyksta greitai ir kokybiškai. Dėklo viduje klojamas šildymo kabelis. 1. 2. 3. 4. Vandentiekio ir nuotekų vamzdžius klokite lygiagrečiai vienas kito, klojinio viduje. 5. 6. Tranšėją užpildykite žvyru iki klojinio viršaus. Ant klojinio viršaus uždėkit „Finnfoam“ plokštę apsaugai nuo užšalimo taip, kad ji dengtų ir lietaus nuotekų vamzdį.
