Struktūrinių izoliacinių plokščių sistema (SIP) - tai sienų, grindų ir stogo statybos sistema, plačiai išvystyta pasaulyje ir naudojama dar nuo XX a. vidurio. SIP plokštės gaminamos gamykloje ir statybų aikštelėje surenkamos kaip dėlionė, todėl SIP namų statyba pasižymi ypatingu greičiu, sandarumu ir geru energiniu efektyvumu.
Ką sudaro SIP skydas ir kaip jis gaminamas

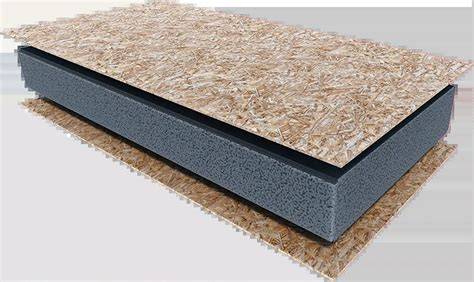

SIP skydas - trijų sluoksnių statybinis produktas, sudarytas iš dviejų išorinių skiedrų plokščių (OSB) ir tarp jų esančio polistireninio putplasčio. SIP skydas gaunamas gamybos proceso metu sudedant dvi orientuotų skiedrų plokštes (OSB) bei ties viduriu įklijuojant polistireninį putplastį. Pagrindinės namo konstrukcijos gaminamos gamykloje ir tik jau surenkamos statybos vietoje.
Šiuos skydus sudaro trys sluoksniai: dvi patvarios OSB plokštės ir tarp jų presuojant įklijuota itin efektyvi šiltinamoji putų polistirolo plokštė. Sluoksniams suklijuoti naudojami poliuretaniniai klijai. OSB (Oriented Strand Board) - tai orientuotų skiedrų plokštės, sudarytos iš stačiakampio formos plokščių skiedrų, kurios dedamos trimis sluoksniais skirtingomis kryptimis.
SIPS skydai gaminami iš OSB3 plokščių ir neoporo arba polistirolo. Didžiąją dalį konstrukcijos sudarantis neoporas ar polistirolas tiesiog fiziškai negali įgerti daugiau nei 5% drėgmės. SIP skydai gaminami gamykloje ir pristatomi tiesiai į statybų aikštelę, tai leidžia užtikrinti itin spartų montavimo procesą - reikiamų matmenų su būtinomis angomis SIP skydai pagaminami per 1-2 dienas.
Skydų matmenys, tipiniai sprendimai ir panaudojimas
Standartiniai SIP skydų matmenys yra OSB plokščių kartotiniai, kurių visų plotis yra 1250 mm. Skydų aukštis pasirenkamas atitinkamai nuo reikalingo statinio vidaus patalpų aukščio švaroje, t. y. nuo statinio grindų viršutinės altitudės iki pakabinamų lubų apačios. SIP skydai yra skirti išorinėms sienoms, perdangoms, stogui ir vidaus pertvaroms.
SIPS skydų tipai: gyvenamųjų namų stogo ir išorinių sienų skydų užpildams yra naudojamas neoporas; statant energiškai efektyvius A+ ir A++ klasės namus, pagrindinis namo konstruktyvas yra papildomai apšildomas: įrengiant vėdinamą fasadą, išorinių sienų SIPS skydai yra šiltinami naudojant apdailos plokštes; įrengiant tinkuojamą fasadą, išorinės sienos yra šiltinamos polistirolo plokštėmis.
Iš išorės reikalingas minimalus 5-10 cm apšiltinimas, arba jei skydai suplanuoti 25 cm - išvis nereikalingas. Pavyzdžiuose pateikti variantai: 175 mm skydas + pusinis 125 mm skydas iš išorės ir papildomas 50 mm apšiltinimas iš vidaus; 275 mm skydas + pusinis 100 mm skydas iš išorės, 50 mm papildomas apšiltinimas iš vidaus.
Montavimas ir statybos greitis

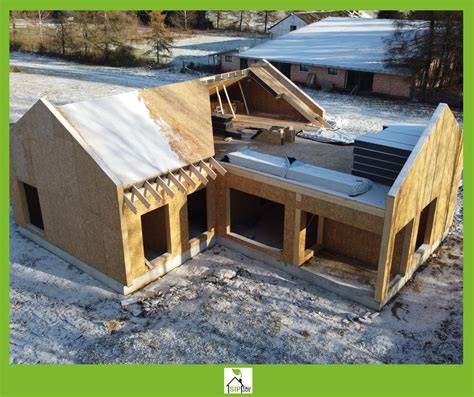

Statyba iš SIP skydų pasižymi savo greitu įrengimu. Kodėl? Visų pirma skydai pagaminami ir supjaustomi reikalingais matmenimis gamykloje. SIP skydai surenkami gamykloje, o ne lauko sąlygomis, kas garantuoja skydo šiluminio sluoksnio (polistirolo ar neoporo) izoliaciją. Surinkimas trunka maksimaliai vieną savaitę laiko. Dviejų aukštų namo dėžutės surinkimas trunka mėnesį laiko. Namo montavimas trunka nuo 2 iki 15 dienų, o pilną statybą galima įgyvendinti nuo 2 iki 15 dienų priklausomai nuo poreikių.
Paprastos architektūros apie 100 kv. m A+ energetinio naudingumo klasės SIP skydinio namo konstrukcijoms surinkti prireikia 2-3 savaičių, visa išorės ir dalinė vidaus apdaila atliekama per 2-4 mėnesius nuo statybos pradžios. Namo karkasas galima surinkti ir per savaitę, tačiau viso namo pastatymas priklauso nuo architektūros ir papildomų darbų.
Statybos eiga ir galimi projektų paketai
Pagal tai namo brėžinys tarsi sukarpomas į atskiras dalis - SIP skydus. Pagal tai tie skydai pagaminami gamykloje. Vėliau, kai skydai būna pagaminti, jie sudedami tarsi lego kaladėlės. SIP skydų komplektą galima užsakyti vien tik kaip skydų komplektą arba pasirinkti pilną namo dėžutę su pamatais, difuzine stogo plėvele ir kita įranga.
Skirtingiems klientų poreikiams patenkinti, galima pasiūlyti ir įvairius namo įgyvendinimo paketus, pvz., SIP skydų komplektą arba pastatomą namo dėžutę, kurią sudaro pamatai, SIP konstrukcija, difuzinė stogo plėvelė ir kt. Taip pat galima pirkti namą su daline apdaila: namo dėžutė + stogo danga, apšiltinimas, vandentiekio sistemos, elektros instaliacija ir kt.
Privalumai: energinis efektyvumas, tvirtumas ir ekologija
SIP izoliacinių plokščių sistema turi gerą šiluminę varžą ir yra labai tvirta, kartu pastatas minimaliais ištekliais gaunasi labai sandarus. Pagrindinis privalumas žvelgiant iš energetinio efektyvumo pusės - maži nuostoliai per smeiges. Naudojant SIP skydų namų statybos sistemą kur kas lengviau, greičiau ir pigiau pasiekiamas energinis efektyvumas ir reikiami parametrai.
Polistireninis putplastis neleidžia prasiskverbti vėjui, drėgmei ar teršalams, ir išlaiko puikią šilumos izoliaciją per visą eksploatacijos laikotarpį. Putų polistirenas yra porėta medžiaga ir ją sudaro 98 proc. oro bei 2 proc. polistirolo, o ši medžiaga yra neutrali, normaliomis sąlygomis neskleidžia jokių kenksmingų medžiagų, nesukelia alergijų. Naudojamos OSB plokštės yra atsparios drėgmei, grybeliams, vabzdžiams bei mechaniniam poveikiui.
SIP skydų technologija sumažina tiek statybos, tiek eksploatacijos sąnaudas. Dėl mažesnio svorio galima naudoti ekonomiškesnius pamatus, o greitas montavimas - sutrumpinti statybos terminus. SIP namo kaina yra 10-15% mažesnė nei tradicinių statybų, be to statybų aikštelėje po SIP skydinio namo surinkimo beveik nelieka atliekų.
Tvirtumo ir atsparumo savybės
SIPS skydų sistema yra kelis kartus tvirtesnė ir sandaresnė sistema už įprastą karkasinį namą. Itin stipriai suklijuotos daugiasluoksnės plokštės atlaiko ašinę jėgą, lygią 10 tonų 1-1,25 m pločio plokštei, ir skersinę jėgą, lygią 2 tonoms 1 kv. m. Pagal SIP technologiją statomam namui nereikalingi galingi pamatai. Kadangi naudojamos medžiagos - mažo svorio, namas nenusėda, todėl gali būti statomas ant mažo gylio juostinių ar polinių pamatų.
Surinktas namas tampa kompozitiniu monolitu, tvirta ir vientisa konstrukcija. SIP skydiniai pastatai kelis kartus tvirtesni ir sandaresni už įprastus karkasinius pastatus, jie neturi karkasiniams namams būdingo „vaikščiojimo“, todėl fasadą galima dekoruoti kaip ir įprastą mūrinį.
Trūkumai ir ribojantys veiksniai
Statyba iš SIP skydų turi savitumų, kuriuos galima sudalinti į gerąsias savybes ir į blogąsias savybes. Blogosios savybės (trūkumai): SIP skydinių namų patalpų akustika; karkasinės/medinės statybos trūkumai lyginant su mūrine statyba; Rsi - atitvaros vidinio paviršiaus varža, kuri priklauso nuo atitvaros geometrinės padėties.
Didelis privalumas žvelgiant iš energetinio efektyvumo pusės taip pat reiškia, kad būtina užtikrinti tinkamą techninį sprendimą ir projekto kokybę: parinkus blogą, nekokybišką šilumos izoliaciją ar netinkamai ją įdėjus, gali kilti problemų. Konstrukcijos jautrumas drėgmei: OSB plokštės gali būti jautrios ilgalaikei drėgmei, todėl būtina tinkama hidroizoliacija.
Kalbant apie trūkumus, reikėtų paminėti kiek ribotą architektūrinių sprendimų pasirinkimą, prastesnius garso izoliacijos parametrus. Nors SIP technologija leidžia daug architektūrinių sprendimų, kartais itin didelių pastatų iš SIP skydų statyti neapsimoka dėl ekonominių priežasčių.
Praktiniai aspektai: transportas, montavimo komanda, garantijos
Visų pirma transportas. Atvežti statybinius blokelius reikalingas geras privažiavimas prie sklypo. Ką tai reiškia? Vienas kubinis metras blokelių sveria apie 2 tonas, pakraunama į sunkvežimį nuo 8 iki 16 palečių. Į statybų aikštelę gali būti atvežami nedideliu transportu (mikroautobusu).
Vaidas Morkevičius nurodė, kad, norint pastatyti namą iš SIP skydų, žmogus pirmiausia turi turėti architektūrinį brėžinį, tada tas namo brėžinys tarsi sukarpomas į atskiras dalis - SIP skydus. Vėliau, kai skydai būna pagaminti, jie sudedami tarsi lego kaladėlės. Pasak specialisto, iš SIP skydų galima pastatyti beveik bet kokios architektūros namą.
Pasak ekspertų, pastatytam namui, remiantis įstatymu, priklauso 10 metų garantija. Naudodami tik sertifikuotas ir bandymais patikrintas medžiagas galima pasiūlyti A++ klasės sandarumo standartus atitinkantį pastato konstruktyvą be papildomo sandarinimo ir jam suteikti iki 20 metų garantiją.
Pritaikymas ir rekomendacijos
SIP skydai tinka įvairiems statybos sprendimams - nuo išorinių sienų ir stogo iki vidaus pertvarų. Iš SIP skydų dažniausiai statomi nuo 80 m2 iki 300 m2 dydžio namai, kurių patalpos projektuojamos pagal užsakovo pageidavimus. SIP namai gali būti statomi bet kurio sezono metu.

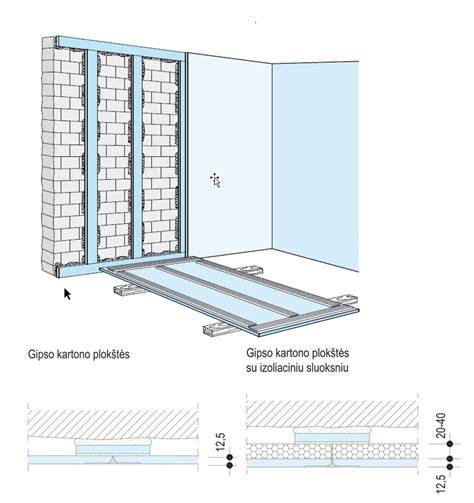

Vidaus apdailai ant SIP skydų galima naudoti gipso plokštes, sukant tiesiai prie sienų, nedarant vidinio karkaso. Surinktas namas tampa uždara apšiltinta apsaugota nuo išorės veiksnių atitvara (sienos, stogas), leidžianti įsirengti esmines patalpas, t. y. šeimoms su ribotu biudžetu statyboms tai yra labai svarbi savybė.
Ekonomika ir investicija
Tradicinę namų statybą SIP technologija lenkia daugeliu aspektų. Pirmiausia, namo statyba pigesnė net 20 procentų (jei lyginsime tą pačią kokybę pasiekiančius namus). SIP skydų technologija sumažina tiek statybos, tiek eksploatacijos sąnaudas. Dėl mažesnio svorio galima naudoti ekonomiškesnius pamatus, o greitas montavimas - sutrumpinti statybos terminus.
Įvardintas pavyzdys: namas, kuriame šeima gyvena (136 kv. metrų), neskaičiuojant sklypo kainos ir kitų papildomų darbų, su stogu, langais, santechnika bei elektra gali kainuoti apie 60 tūkst. eurų. Standartiniu atveju apie 100 kv. m A+ energetinio naudingumo klasės namas su visa išorės apdaila, be vidaus įrengimo, gali kainuoti nuo 450 eurų už kv. m. Vidaus dalinei apdailai įrengti prireiks dar apie 250 eurų už kv. m.
Praktikos pavyzdžiai ir patikimumas
SIP technologija dar menkai pažįstama Lietuvoje, tačiau pasaulyje gerai žinoma ir plačiai naudojama. Ilgainiui atlikti moksliniai tyrimai įrodė, kad seniausi ir iki šiol tvirtai stovintys namai skaičiuoja 50-uosius savo metus nepakitę. 1986 metais tyrimo tikslais buvo paimtas 1955 metais įdėto šiltinamojo sluoksnio iš putų polistirolo pavyzdys.
Japonijoje statybų pagal SIP technologiją apimtys labai išaugo po eilės žemės drebėjimų, po kurių pasitvirtino skydinių konstrukcijų patikimumas. Praktika rodo, kad tokie namai išlieka nepažeisti net sudėtingose gamtinėse situacijose.
Apžvalginė lentelė: SIP technologijos privalumai ir trūkumai
| Privalumai | Trūkumai |
|---|---|
| Greitas montavimas, gamykliškai paruošti elementai | Patalpų akustika gali būti prastesnė |
| Aukštas energinis efektyvumas (A, A+, A++) | Ribotesnis architektūrinis lankstumas dideliems projektams |
| Tvirta, sandari konstrukcija, atspari drėgmei | OSB jautrumas ilgalaikei drėgmei reikalauja tinkamos apsaugos |
| Mažesnės statybos ir eksploatacijos sąnaudos | Pradinės medžiagos gali būti brangesnės už tradicines |
SIP karkasas | Ką reikia žinoti prieš statant...
Rinkdamiesi SIP technologiją, užsitikrinate patvarius namus ilgam laikui, kadangi vientisa sienų konstrukcija neleidžia atsirasti įtrūkimams. SIP skydai dažniausiai naudojami ne tik sienoms, tačiau ir stogams, perdangoms, vidinėms atitvaroms. SIP skydų sistema turi gerą šiluminę varžą ir yra labai tvirta, kartu pastatas minimaliais ištekliais gaunasi labai sandarus.
Mūsų įmonė specializuojasi SIP skydų gamyboje. Esame vieni iš pirmųjų SIP skydų gamintojų Lietuvoje, todėl ilgametė patirtis, gerai žinoma technologija, bei moderniausia SIP gamybos linija leidžia užtikrinti aukščiausią gamybos tikslumą ir patikimumą. Mūsų gaminami SIP skydai pasižymi aukščiausia kokybe ir yra gaminami laikantis griežtų technologinių standartų.
