Pateiktame tekste apžvelgiamos modernios metalo pjovimo technologijos, kurios taikomos stogo lakštų gamyboje ir kitų metalo konstrukcijų detalių pjovimui. Straipsnyje nagrinėjami keli pagrindiniai pjovimo metodai, jų pranašumai, taikymo sritis bei iššūkiai, susiję su medžiagos savybėmis, storumu ir tolerancijomis.
Tikslus metalo pjovimas: pagrindinės metodikos
Tikslus metalo pjovimas yra būtinas tokiuose sektoriuose kaip aviacija, automobilių pramonė ir medicinos įranga, kur aukštos kokybės komponentų gamyba priklauso nuo pažangių pjovimo įrankių ir technologijų. Pavyzdžiui, lazerinis pjovimas, vandens srove pjaustymas, plazminis pjovimas ir vielos EDM (electrical discharge machining) - visi šie metodai siūlo skirtingas naudas priklausomai nuo medžiagos savybių ir norimo paviršiaus kokybės.

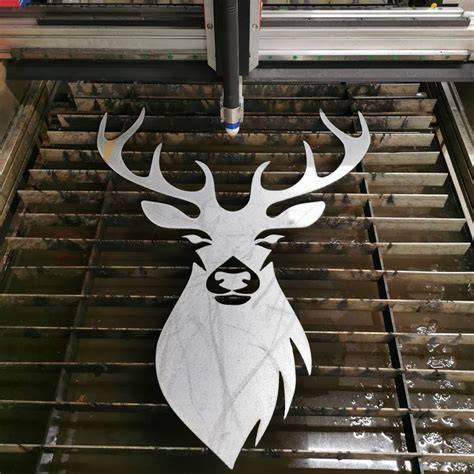

Lazerinis pjovimas naudoja fokusuotą lazerio spindulį, kad itin tiksliai pjautų metalą; jis idealiai tinka sudėtingam dizainui ir plonoms medžiagoms dėl mažos karščio poveikio zonos. Vandens srove pjaustymas naudoja aukšto slėgio vandenį su abrazyvinėmis dalelėmis, todėl gali pjauti storas ir jautrias karščiui medžiagas be žymios HAZ (heat-affected zone) kūrimosi. Plazminis pjovimas naudoja plazmos srovę skysčių ir dujų mišinyje, leidžiantį greitai pašalinti metalą iš ruošinio; jis yra efektyvus plačiam medžiagų spektrui, įskaitant plieną ir aliuminį. Vielinis EDM (WEDM) suteikia itin didelį tikslumą sudėtingoms geometrijoms, ypač kietoms medžiagoms, su minimaliu mechaniniu įtempimu ruošinyje.
Medžiagos savybės ir pjovimo pasirinkimas
Medžiagos tipas, jos storis ir norima tolerancija lemia pjovimo metodo pasirinkimą. Minkštesni metalai, pavyzdžiui, aliuminis, gali būti lengviau pjaustomi lazeriu ar vandens srove, o kietesnės medžiagos, kaip nerūdijantis plienas ar titanui pritaikytos lydinys, dažnai reikalauja sudėtingesnių ar brangesnių technologijų. Egzotiškos medžiagos kelia papildomų iššūkių dėl savo šilumos atsparumo ir mechaninių savybių, todėl reikia specializuotų įrankių ir paramos.
Medžiagos storis įtakoja pjovimo jėgą, įrankio geometriją ir mašinos standumą. Storesnės plokštės reikalauja didesnės jėgos ir gali generuoti daugiau šilumos, todėl būtina laikytis optimalios pjovimo parametrijos, kad išvengti terminio iškraipymo ar paviršiaus defektų. Tolerancijos reikalavimai diktuoja precizišką įrankių kelio planavimą ir CNC valdymą.
Trijų kritinių iššūkių ir jų sprendimų santrauka
- Šilumos paveikta zona (HAZ): valdomas aušinimas, pjovimo parametrai ir post-process terminio apdorojimo sprendimai mažina HAZ dydį bei atstatinėja medžiagos savybes.
- Medžiagos iškraipymas: stabilus ruošinio tvirtinimas, mažinamos pjovimo jėgos ir prevencinės priemonės minimizuoja deformacijas ir užtikrina tikslų dydį.
- Burr formavimasis: aštrūs įrankiai ir optimizuotos pjovimo sąlygos mažina įtrūkimus bei nupjautų kraštų šiurkštumą; po pjovimo atliekama šurmulių šalinimo procedūra siekiant lygaus paviršiaus.
Taikant pažangias CAD/CAM sistemas, galima dar labiau pagerinti pjovimo efektyvumą ir tikslumą: CAD modeliavimas leidžia iš anksto įvertinti gaminamojo detales, o CAM programavimas generuoja optimizuotus įrankių kelius ir parametrus. Nuolatinis tobulėjimas apima grįžtamojo ryšio ciklą tarp projektavimo ir gamybos, siekiant nuosekliai gerinti procesą ir rezultatą.
Metalo pjovimo technologijų taikymas stogo lakštuose
Stogo lakštų pjovimas dažnai apima didelius lakštų matmenis ir įvairių profilių formų išpjovimą. Aukštos kokybės pjovimas užtikrina puikų paviršiaus kokybės ir geometrinio tikslumo lygį, kuris yra esminis stogo konstrukcijų surinkai ir ilgaamžiškumui. Panaudojant lazerinį pjovimą, galima tiksliai išpjauti skirtingų storų lakštų kontūrus ir kompleksiškas formas, o EDM ar vandens srove metodai gali būti naudojami sudėtingesnėms detalėms ir retesnio plieno atliekoms.
Įvairios įmonės Lietuvoje siūlo metalo lakštų pjovimą lazeriu, vamzdžių 3D pjovimą, lenkimą, virinimą ir kitas mechaninio metalo apdirbimo paslaugas. Teikiamos paslaugos dažnai apima visą gamybos ciklą nuo dizaino iki surinkimo, įskaitant granitinių ar kitų dangų papildomą apdailą ir paviršiaus plokštumą. Teikiama paslauga: metalo lakštų pjovimas lazeriu, vamzdžių pjovimas iki 140 mm, 2 dienų atlikimo laikotarpiai, kainos pradžioje nuo 20 €.
Praktiniai patarimai gamybai ir projektavimui
- Naudokite CAD modeliavimą detalių išdėstymui ir matmenų patikslinimui, užtikrinant gaminamumą.
- Pasirinkite CAM programinę įrangą įrankių kelių optimizavimui ir pjovimo parametrų reguliavimui, kad maksimaliai išnaudotumėte įrangos potencialą.
- Suarchyvuokite grįžtamąjį ryšį tarp dizaino ir gamybos - reguliariai tikrinkite rezultatų atitiktį ir vykdykite patobulinimus.
Tarpiniai duomenys ir pavyzdžiai
| Veiksnys | Gairės | Įtaka kokybei |
|---|---|---|
| Medžiagos tipas | Kietumas, atsparumas karščiui | Rodo tinkamą pjovimo metodą |
| Medžiagos storis | Stiprumas ir šilumos generavimas | Nustato įrankio pasirinkimą ir aušintuvų sistemą |
| Tolerancija | Griežti nuokrypiai | Reikalauja CNC valdymo ir preciziškos įrangos |
Stogo lakštų gamyboje svarbu užtikrinti ne tik teisingą pjovimo geometriją, bet ir paviršiaus kokybę bei galutinės konstrukcijos stabilumą. Todėl įmonės naudoja įvairias technologijas ir papildomas procedūras, tokias kaip šurmulių šalinimas, dangų ir plokštumų tikrinimas bei paviršiaus baigimo darbus, kad būtų užtikrintas ilgalaikis patikimumas.
