Paskutines dvi savaites judėjo stogo montavimo darbai. Savaitės pasitaikė neįpatingos - šventinė diena, po to lijo porą dienų, plius praeitą penktadienį statybininkai turėjo skubių darbų kitame objekte. Visumoje - gegnės sudėtos. Vienu metu statybininkai praleido pro akis gegnių montavimo brėžinį, ir priskaičiavo atstumų „iš akies“. Taip netinka, todėl jau prikaltus kampus reikėjo perkelti kur reikia. Tarp gegnių tarpas - 55cm. Numatyta dėti 56.5 pločio Knauf TP115 vatą (liamda 0.037), tai kaip ir pats tas. Realiai pamatavus atstumas svyruoja nuo 55 iki 56cm, bet nemanau, kad verta dėl to kabinėtis. Sijos nebuvo idealiai tokių matmenų kaip brėžinyje (160×320 vietoj 150×300), bet gegnes pripjovė kaip reikia. Tiesa, viena jungiamų sijų buvo išsilenkusi - kreiva. Matėsi dar prieš užkeliant. Nesuprantu, kaip tai galėjo atsitikti klijuotai medienai, gal užteko to vieno savaitgalio, kada jos buvo neišpakuotos juodoje plėvelėje prieš saulę (kaip tik kraštinė). Kitos - idealiai tiesios. Montuojant tai truputį kėlė problemų, nes sija ne visiškai tiksliai pataikė ant atraminio tašo (porą cm išlindo). Statybininkai įtempė ją reikalinga kryptimi su prie perdangos pritvirtintu diržu ir pastatė į vietą. Vėliau laikys gegnės. Mūrtašiai (murlotai) montuoti pagal reikalavimus - paklojant hidroizoliaciją ant mūro, sujungimus darant ant varžto. Dėl impregnavimo. Aš giluminį impregnavimą įsivaizdavau kitaip, nei atrodo nuotraukoje žemiau.Taip, yra kažkoks įsigėrimas. Bet atrodo tik kaip gerai pamirkytas. Tiesa, skirtingi gaminiai, kaip gegnės, mūrtašiai, grebėstai, greičiausiai važiavo iš skirtingų vietų, ir yra skirtingo apdirbimo. Gegnės - šviesios, gaminti tašai - tamsūs. Bet įsigėrimas pas visus panašus. Tik vėliau sužinojau apie impregnavimo klases. Pasirodo, 2 klasės impregnavimą galima atlikti tiek mirkant, tiek giluminiu būdu. Maksimali klasė yra 4, gaminiams, skirtiems sąlyčiui su vandeniu. Jei mano pirktas „giluminis“ impregnavimas buvo tik 2 klasės, nebeturėsiu prie ko kabintis. Šiuo metu laukiu atitikties deklaracijų su nurodytais impregnavimo būdais ir klasėmis. Pamoka - prieš renkantis geresnį impregnavimo būdą nei mirkymas/dažymas, reikia nurodyti impregnavimo klasę ir įtraukti tai į užsakymą. Po svetainės gegnėmis jau įtempinėjamos virvutės laikyti vatai. Tiksliai dar neišsiaiškinau, bet greičiausiai vata bus dedama iš viršaus, prieš pat uždedant difuzinę plėvelę. Taip galima išvengi nelygaus sudėjimo ir kampų užsilankstymo dedant iš apačios. Visi, kurie užsiima statybomis, sutiks, jog čia galioja kitoks laiko skaičiavimas. Laikas čia bėga, jeigu ne trigubai, tai bent du kartus greičiau.
Gegnių ir murlotų įrengimas: kokybės užtikrinimas
Nuo paskutinio įrašo praėjus pusantram mėnesiui, nemažai šoktelėjome į priekį: stogo karkasas padarytas, plėvelė uždengta, jau ir grebėstai sugulę laukia stogo dangos! Langai po ilgų kančių ir dvejonių, abejonių ir dar visokio galvos skausmo irgi užsakyti, net namo spalva išsirinkta! Taigi apie paskutinius vasaros darbus - karkaso pabaigimą. Surinkus sienas - kitas etapas stogas. Jam teko vėl pavargti su medienos ieškojimu vasaros pabaigoje - tokiu metų laiku medis tampa gana deficitine preke. Stogui ieškojome 5x20x600 cm apie 3 m3 gegnių ir 10x15x600 cm 1,5 m3 murlatų (gulekšnių). Apie tai, ar pirkti jas impregnuotas ar ne, bloguose radome įvairių diskusijų. Visgi mūsų pačių nuomone, nuo kiauro stogo turi gelbėti ne impregnuota mediena. Tačiau taip jau atsitiko, kad pirkome mes impregnuotą, nes kitokios nei jau neimpregnuotos neturėjo. Be to, ir kaina (mūsų pačių nuostabai) skyrėsi gana neženkliai 5 Eur. už 1 m3. Prieš pradedant konstruoti stogą dar pasirūpinome lubų sijomis. Mūsų lubos bus medinės dėl dviejų priežasčių: pirma, žinoma, dėl grožio :), antra, dėl nenorėjimo sukti, glaisyti ir dažyti gipso sau virš galvos. Lubų sijos 10×20 cm. Kol kas jų niekaip neapdirbome ir dar netvirtinome, tiesiog suklojome kas 80 cm.
Nuolydžio pasirinkimas ir šaltiniai
Pradedant dėlioti stogo konstrukciją, svarbus klausimas - kokio gi nuolydžio stogą daryti. Mes norėjome rasti aukso viduriuką tarp stataus ir plokščio. Išbandėme keletą variantų programoje, tačiau visgi galutinį tašką padėjo realūs, jau pastatyti, namų pavyzdžiai. Apsisprendėme dėl savojo - 27 laipsniai. Jeigu kažkam kiltų klausimas ir ieškotumėte, kaip greitai pasiskaičiuoti, kokio nuolydžio stogas bus, kokio matmens bus kontrukcija, tai internete yra krūva naudingų lentelių, kurios puikiai teoriškai iliustruoja nuolydį.

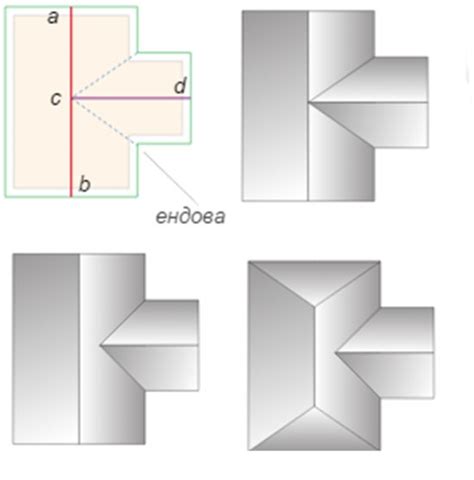

Stogo aikštelių geometrija ir grandinių skaičiavimas
Pradėjome nuo pagrindinio stogo, jo ilgis 12m., kadangi stogas pakankamai lėkštas nusprendėme gegnes guldytis ant trijų laikančiųjų murlotų. Centrinis murlotas pakabintas - 230 cm. aukštyje, ramsčiai sustatyti beveik kas 2,9 m., o gegnių ilgis - 5,5 m., jas guldėme 65 cm. Mažesniajam stogui nedarėme labai stiprios konstrukcijos, nes stogo ilgis tik 3,8 m., todėl nusprendėme, kad užteks tik centrinio murloto. Kraigo aukštis - 190 cm., gegnes dėjome kas 55,5 cm. pagal vatos plotį, nes priestato stogą planuojame apšiltinti. Taip nuspręsta dėl to, jog lubų aukštis žemiausiame taške bus tik 240 cm., (40 cm žemesnis nei namo), tai planuojame palikti jas atviras, neuždaryti, o daryti šlaitines lubas. Dirbome trise, per dvi dienas suguldėme lubų balkius ir surinkome stogo konstruktyvą. Tiesa, gegnės buvo tik paguldytos ant stogo nežiūrint nei atstumo tarp jų, nei lygumo plokštumoje. Dar keletą dienų užtrukome jas lyginant, tai buvo jau vieno žmogaus darbas. Taip pat uždaryti tarpai tarp gegnių, nes būtent šioje vietoje susijungs perdangos apšiltinimas su sienų apšiltinimu.
Murlotai, mūrtašiai ir jų įtvirtinimas
Murlotai yra esminis stogo konstrukcijos elementas, kuris užtikrina stogo stabilumą ir tvirtumą. Jie naudojami stogo konstrukcijos apkrovų namo sienoms suvienodinimui. Murlotai paprastai gaminami iš patvarios medienos ir jų matmenys priklauso nuo konstrukcijos poreikių. Optimaliausia ir patvariausia konstrukcija gaunama, kai sumūrytame name prieš murlotą betonuojamas monolitinis žiedas. Paprastai jis būna 15-20 cm aukščio, į kurį įbetonuojami 12-16 mm diametro metaliniai varžtai. Murlotai priveržiami prie betoninio žiedo panaudojant plačias poveržles. Sujungimas: Murlotai dažniausiai sujungiami tvirtinimo kampais. Namams su keturšlaičiu stogu, kai namas yra taisyklingos stačiakampio formos (7x12), keturšlaitis stogas gali būti apie 30% brangesnis už dvišlaitį. Medinių konstrukcijų drėgnumas yra svarbus aspektas. Nors kai kas teigia, kad galima naudoti drėgną medieną, kiti rekomenduoja ją truputį padžiovinti. Jei stogas bus dedamas greitai ir orai yra lietingi, net ir džiovinta mediena gali sudrėkti. Nors mediena ir gali raitytis, jos deformacija priklauso nuo drėgmės kiekio.
Grebėstai, tarp gegnių ir vėdinimas
Klojant skardinį stogą ant nešildomo statinio (pvz., malkinės), rekomenduojama pakloti antikondensacinę plėvelę. Jei stogo konstrukcijos tarp gegnių centrų yra 900 mm, o nuolydis 20 laipsnių, renkantis grebėstų storį ir plotį, svarbu atsižvelgti į stogo dangos tipą. Jei danga bus skardinė - modulinės čerpės, grebėstų matmenys gali skirtis. Vienšlaičio stogo konstrukcijos pasirinkimas priklauso nuo poreikių. Architekto suprojektuota konstrukcija su 55 cm tarp gegnių atstumu ir 30 mm storio Paroc Rob 80 plokšte bei prilydoma danga yra galimas sprendimas, tačiau būtina įvertinti plokštės atsparumą apkrovoms ir garų pašalinimą. Tvirtinamos plokės prie gegnių specialiais tvirtinimo elementais. Alternatyva gali būti vėdinamas stogas.
Jei vienšlaitis stogas yra 5,7 m pločio, su 12 laipsnių pasvirimo kampu ir skardine danga, gegnės turi būti parinktos tinkamo dydžio, kad nebūtų įlinkio. Plokščias, vienšlaitis ar dvišlaitis stogas - ekonomiškiausias sprendimas vieno aukšto namui priklauso nuo daugelio veiksnių. Plokščio stogo įrengimas gali būti ekonomiškiausias, nes perdanga iš karto atlieka ir stogo funkciją. Taip pat svarbu pasirinkti ekonomiškiausią stogo dangą. Formuojant stogą su nuolydžiu ant metalinio, surenkamo, modulinio konteinerio lygaus stogo, naudojant sandwich daugiasluoksnes, stogines plokštes, svarbu tinkamai suformuoti nuolydį.
Greičiausias įrengimo ir medžiagų pasirinkimas
Stogo gegnių matmenys ir išdėstymas turi užtikrinti konstrukcijos tvirtumą ir atsparumą apkrovoms. Vienšlaičio stogo, kur atstumas tarp sienų yra 5,7 m, o pasvirimo laipsnis 12, su skardine danga, gegnės turi būti parinktos taip, kad išvengti įlinkimo. Jei stogo danga bus bituminės čerpės, OSB plokštė ant stogo turėtų būti ne plonesnė nei 12 mm, o jei ant lentų - rekomenduojama 15-18 mm storio. Svarbiausia yra tinkama garų izoliacija ir vėdinimas. Garo izoliacijos klojimo principas priklauso nuo stogo dangos tipo. Skardiniam stogui ji dažniausiai klojama po lentomis, o eternito - ant lentų. Tačiau svarbiausia yra užtikrinti sandarumą ir tinkamą garų pasišalinimą.
Mažiausiai klaidų daro projektuojant stogą - neteisingai įvertinti nuolydį ir tarp gegnių centrų atstumą. Jei stogo konstrukcija apima banguotą dangą, grebėstą, ventiliuojamą oro tarpą, difuzinę plėvelę, 20 cm gegnes su akmens vata ir garo izoliacija, papildomas 10 cm akmens vatos sluoksnis turėtų būti dedamas virš esamos vatos, o garo izoliacija turėtų būti tiesiai po medinėmis konstrukcijomis, kad būtų išvengta drėgmės kaupimosi palėpėje.
Medžiagos pasirinkimas ir impregnavimas
Prieš renkantis impregnavimo būdą, būtina nurodyti impregnavimo klasę ir įtraukti tai į užsakymą. Pavyzdžiui, impregnavimas gali būti 2 klasės arba 4 klasės - priklauso nuo poveikio vandeniui ir sandarinimo poreikio. 2 klasės impregnavimą galima atlikti tiek mirkant, tiek giluminiu būdu. Maksimali klasė yra 4, skirta sąlyčiui su vandeniu.
Stogo šiluminė izoliacija ir vėdinimas
Taip pat svarbu, kaip bus įrengta šilumos izoliacija: dažnai naudojamos dvitėjų sijų konstrukcijos, kuriose išorinis tašas ir vidinė OSB plokštė padeda formuoti tinkamą šilumos tilto kontrolę. Dvitėjų sijų stogo konstrukcija leidžia lengviau išvedžioti vamzdynus ir paslėpti komunikacijas, o šiltinimo plokštės puikiai priglunda prie sijų flankų. Dvitėjų sijų pranašumai: lengvumas, didesnė laikomoji galia, mažesni šilumos tiltelių rodikliai, ir paprastesnis montavimas vienam ar dviem žmonėms. Taip pat jos lengviau prisitaiko prie įrengiamų vėdinimo sprendimų ir plaukiojančios garso izoliacijos.
Garo izoliacijos įrengimas priklauso nuo stogo dangos tipo. Jei stogo danga yra skarda, dažnai garo izoliacija daroma po lentomis; jeigu tai eternitas - ant lentų. Svarbiausia - užtikrinti sandarumą. Vienas svarbus aspektas - jokiu būdu neteikti papildomų makaronų ar plokščių ant senų nešildomų palėpių be tinkamo vėdinimo, nes kitaip gali kilti puvimas ir drėgmės kaupimasis.
Turinys: praktiniai patarimai ir projektavimo įžvalgos
- Stogo nuolydžio pasirinkimas yra kompromisas tarp funkcionalumo ir erdvės galimybių palėpėje. 27 laipsniai pasirodė optimalus sprendimas daugumai projektų.
- Murlotai ir jų tvirtinimas yra kritiškai svarbūs. Monolitinis žiedas su implantuotais varžtais užtikrina patikimą jungtį tarp murloto ir gegnių.
- Grebėstus bei tarpus tarp gegnių reikėtų tiksliai išlyginti - tai padeda užtikrinti tolygų vatos sluoksnį ir be pakrypimų įliejimus.
- Impregnavimo klasės ir jų įtraukimas į užsakymą išvengia nereikalingų vėliau problemų su drėgme ir puvimu.
- Santvarinės konstrukcijos naudai kewrinti laikoma efektyvia naudinga alternatyva tradicinėms gegnėms, ypač tokioms situacijoms, kai reikia didelių tarpatramių.
Papildomos įžvalgos: plokščiųjų, skardinėms ir gamybos niuansai
Plokščias stogas gali būti ekonominė, tačiau reikalaujanti ypatingo hidroizoliacijos konstrukcija. Plieninės stogo dangos atveju būtina atidžiai įvertinti ventiliaciją ir sandarumą. PVС dangos privalumai - atsparumas UV spinduliams, bet kainos ir montavimo sudėtingumas gali būti didesnis už bituminę dangą. Vertinant plokščią stogą su skarda, reikėtų užtikrinti tinkamą plėvelės išdėstymą ir hidroizoliaciją, ypač kai stogą dengia ant senų gegnių.
Jei kilusią dilema dėl nuolydžio tarp skirtingų šlaitų būtina spręsti universalia arba pritaikyti dangą kiekvienam šlaitui, atsižvelgiant į dangos tipą. Taip pat verta paminėti, kad seno asbesto stogo renovacijos procesas dažnai reikalauja sklandaus perdavimo tarp medinių konstrukcijų ir naujos dangos.
Praktiniai darbai ir darbus palengvinančios technologijos
Gamyklinėje aplinkoje išpjaustomos gegnės ir tarpatramiai leis sutaupyti laiką statybos aikštelėje. Gegnių ir grebėstų tvirtinimai dažnai atliekami su kampučiais, įtvirtinamais ankeriais ir specialiais laikikliais. Santvarinės konstrukcijos atveju galima naudoti ilgesnius tarpus tarp atramų, o tai leidžia kurti didesnį stogo plotą ir palėpės naudingo ploto rekomendacijas.
Murlotų įrengimas: aiškių žingsnių seka - gelžbetoninis arba medinis žiedas, viduje įtvirtinti varžtai, tarp gegnių tarpo laikikliai, o viršuje papildomai fiksuoti murlotai su kampais. Po to seka gegnių išdėstymas ir jų tvirtinimas prie kraiginės lentos, o stogo danga - priklausomai nuo pasirinktos dangos tipų ir įrengimo reikalavimų.
Diagramos ir schemos
Santrauka apie praktinį taikymą
Stogo konstrukcija - murlotai, gegnių, grebėstų ir tarp gegnių klestanti sistema, kuri užtikrina stogo stabilumą. Svarbu teisingai skaičiuoti nuolydžius, tarpus, pasirinkti tinkamas medžiagas, atlikti impregnavimą pagal klases, ir užtikrinti tinkamą hidroizoliaciją bei ventiliaciją. Santvarinės konstrukcijos pranašumai - tikslus apkrovų skaičiavimas, efektyvus medienos naudojimas ir trumpesnis montavimo laikas, todėl dažnai tampa patraukliu pasirinkimu didesnėms erdvėms ar dideliems tarpatramiams. Tinkamai įrengta stogo danga kartu su kokybiška garso ir šilumos izoliacija suteikia patogų, energiją tausojantį ir ilgaamžį stogo sprendimą.
