Stogas yra svarbiausia pastato atitvarinė dalis, turinti didelę įtaką pastato šilumos nuostoliams, sandarumui ir energijos vartojimo efektyvumui. Pastatų stogai būna dviejų tipų: plokštieji (sutapdinti) ir šlaitiniai. Populiariausi gyvenamųjų namų stogai Lietuvoje yra įvairiausio nuolydžio šlaitiniai stogai, po kuriais dažnai įrengiamos mansardos.

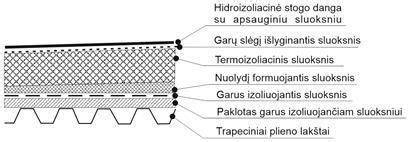

Stogo konstrukcijos sluoksniai ir bendrieji principai
Projektuojant ir įrengiant šlaitinių stogų konstrukcijas, būtina įvertinti šių stogo konstrukcijų sluoksnių panaudojimą: garus izoliuojantį sluoksnį, termoizoliacinį sluoksnį, vėjui nelaidų sluoksnį, vėdinamą oro sluoksnį, hidroizoliacinį sluoksnį, šlaitinio stogo dangos paklotą ir šlaitinio stogo dangą. Priklausomai nuo stogo konstrukcijų ir panaudotų statybos produktų gali būti įrengiami visi čia minimi ir kiti būtini sluoksniai arba jų deriniai.
Pagrindinis šlaitinio stogo konstrukcijos principas - įrengti taip, kad į jį nepatektų drėgmė, o vandens garai turėtų galimybę išgaruoti per oro tarpą. Oro tarpas - pagrindinis barjeras garų patekimo į šiltinimo medžiagą kelyje.
Garo izoliacija ir difuzinė plėvelė
Garo izoliacinis sluoksnis turi būti vientisas, įrengiamas ant sauso, lygaus laikančios konstrukcijos paviršiaus. Garus izoliuojančiam sluoksniui panaudotų statybos produktų sujungimai turi būti suklijuoti, tarpusavyje sulydyti arba kitu būdu užsandarinti. Stogų virš šildomų patalpų garus izoliuojantis sluoksnis turi būti įrengtas vidinėje termoizoliacinio sluoksnio pusėje.
Difuzinė plėvelė yra hidroizoliacijos rūšis, turinti ir apsaugos nuo vėjo funkciją. Kai hidroizoliacija yra vandens garams laidi plėvelė (difuzinė plėvelė), atskiro apsaugos nuo vėjo sluoksnio įrengti nebereikia - difuzinė plėvelė glaudžiama tiesiai prie universalių akmens vatos plokščių. Šiuo atveju būtina naudoti tokią plėvelę, kurios sd ne didesnis kaip 0,02 m; taip pat vėdinamas oro tarpas turi būti įrengtas virš difuzinės plėvelės, o jo aukštis - ne mažesnis kaip 50 mm.
Vėdinamas oro tarpas ir vėdinimo angos
Šlaitiniuose stoguose vėdinamame konstrukcijoje stogo šlaito apačioje (atbrailoje) ir kraige turi būti angos. Vėdinamuose šlaitiniuose stoguose vėdinamo oro tarpo aukštis turi būti ne mažesnis kaip 50 mm. Efektyviai vėdinama tada, kai langas arba specialios angos orui pritekėti išdėstytos kiek galima žemiau (prie karnizo), be to, priešpriešiniuose šlaituose, taip užtikrinant oro judėjimą nuo apačios iki viršaus.
Gegnės, grebėstai ir laikančioji konstrukcija
Visų šlaitinių stogų montavimas prasideda nuo gegnų. Gegnynas skirtas tam, kad į laikančiąsias sienas tolygiai nukreiptų paties stogo, ant jo krentančių kritulių ir jį plėšiančio vėjo apkrovas. Daugiausia stogą spaudžia žiemą iškritęs sniegas; UAB „Danstemos statyba“ duomenimis, sniego svoris gali sudaryti 60 proc. viso stogo konstrukcijai tenkančio krūvio. Vėjo apkrova sudaro apie 17 proc., o paties stogo danga - iki 13 proc.
Gegnės gaminamos iš spygliuočių medienos, kameriniu būdu džiovintos iki 18-20 proc., tada dengiamos antiseptikais ir antipirenais. Dažniausi gegnių matmenys - 50 × 200 ir 60 × 200 mm, jei daromi didesni atstumai - 80 × 200 mm. Gegnės prie kraigo jungiamos varžtais, plokštelėmis arba dygiuotomis plokštelėmis. Ilgas gegnės gali linkti, tad šiam įlinkiui sumažinti naudojamos horizontalios stygos, sukabinančios gegnų porą.
Gegnės prie sienų tvirtinamos viela, įmūrijama į mūrą, ir plienine kabe su mūrtašiu. Gegnės būna kabančiosios ir paremtosios. Paprasčiausia kabančiųjų gegnių konstrukcija turi „A“ raidės formą: dvi gegnės sujungtos tarpusavyje horizontaliu skersiniu. Paremtosios gegnės daromos tada, kai yra vidaus atramos arba kapitalinė siena.
Grebėstai ir išilginiai grebėstai („makaronai“)
Tolesnis veiksmas - išilginių grebėstų montavimas. Jie tvirtinami išilgai stogo ant gegnių ir užtikrina pakankamą oro cirkuliaciją po stogo danga bei sudaro galimybę nutekėti susidariusiam kondensatui. Pagal statybos techninio reglamento reikalavimus minimalus oro tarpo dydis turi būti 20 mm, tad toks parenkamas mažiausias „makarono“ storis. Plotis nustatomas pagal gegnę ir gali būti 50-70 mm. Ant išilginių grebėstų montuojami skersiniai grebėstai, o ant jų jau klojama pati stogo danga.
Klojant hidroizoliacinę plėvelę, plėvelę prilaikantį išilginį grebėstą rekomenduojama ne tik prikalti vinimi, bet ir priklijuoti prie plėvelės, kad nebūtų padarytos vinies skylės, per kurias gali patekti vanduo į izoliaciją.
Šiltinimas: medžiagos ir technologijos
Nepriklausomai nuo stogo tipo ar jo nuolydžio, stogo danga turi nepraleisti vandens, būti atspari ugniai, ilgalaikė ir ekonomiška. Tam, kad stogas atitiktų norminius reikalavimus - šilumos izoliacijos sluoksnis turėtų būti ne mažesnis kaip 250 mm (kai montuojama tarp gegnų). Tarp gegnių dažniausiai įrengiamas šilumos izoliacijos sluoksnis, kurio storis ne mažesnis kaip 200 mm. Jei gegnės žemesnės, jos paaukštinamos prikalant atitinkamo storio lentą ant gegnės.
Akmens vata
Dėl plaušinės struktūros - „kvėpavimo“ - akmens vata neuždaro drėgmės konstrukcijoje, bet leidžia jai greitai pasišalinti per oro tarpą. Akmens vata ypač naudinga, jei stogo danga yra plieninė skarda, o po stogu - šildoma gyvenamoji erdvė. Didžiausiais šilumos ir garso izoliacijos efektyvumas bus pasiektas, jei stoge įrengta sluoksniuota konstrukcija - dviejų ar trijų termoizoliacinių ir garsą sugeriančių sluoksnių sistema.
Poliuretano putos
Stogo apšiltinimas poliuretano putomis - greičiausias būdas pasiekti sandarumą; šiltinant purškiamomis poliuretano putomis, šlaitinį stogą galima apšiltinti per kelias valandas. Purškiamos putos gali būti uždarų ir atvirų porų arba didesnio ir mažesnio tankio. Atvirų porų poliuretano putos yra elastingos ir geriausiai tinka stogų apšiltinimui; uždarų porų putos yra atsparesnės gniuždymui. Vis dėlto svarbu pasirinkti profesionalus ir kokybiškas putas, nes prastesnės kokybės putos gali ilgainiui skilinėti dėl temperatūrinių svyravimų.
Izoliacijos sluoksnių sudėliojimas
Klokite universalias šilumos izoliacijos plokštes perdengiant dviem ar daugiau sluoksnių taip, kad tarp gretimų plokščių neatsirastų plyšių. Jei įrengiama keli sluoksniai, jų sujungimai gretimų sluoksnių atžvilgiu turi nesutapti. Iš šiltosios pusės, iš pastato vidaus, ant gegnės tvirtinama vandens garų izoliacija (paprastai 200 µm polietileno plėvelė). Prie gegnės apačios per pritvirtintą polietileno plėvelę prikalami mediniai tašeliai ar metalo profiliai, ant kurių bus tvirtinama lubų apdaila.
Stogo danga, nuolydis ir dangos pasirinkimas
Stogo nuolydis priklauso nuo architektūrinės išraiškos, stogo dangos ir klimato sąlygų. STR nurodo, kad šlaitiniais stogais laikomi tokie, kurių nuolydis yra didesnis nei 7°. Nuo stogo nuolydžio priklauso ir kiti sprendiniai: mažo nuolydžio stogams reikalinga tvirtesnė konstrukcija dėl sniego apkrovų, didelio nuolydžio stogams - didesnė vėjo apkrova.
Stogą dengti galite skarda, čerpėmis, bituminėmis čerpėmis, banguotais lakštais, plaušacemenčio lakštais, šiaudais ar kitomis dangomis. Derinkite dangą prie pastato tipo, architektūrinės konfigūracijos, klimato sąlygų ir biudžeto. Stogo kaina sudaro apie ketvirtadalį namo kainos, todėl investicijas verta kruopščiai apsvarstyti.
Bituminėmis čerpėmis dengtų šlaitinių stogų nuolydis turi būti ne mažesnis kaip 10°; banguoto plaušacemenčio lakštais dengtų stogų nuolydis turi būti didesnis kaip 7°. Profiliuotos skardos lakštais ir skardinėmis čerpėmis dengtų šlaitinių stogų nuolydis turi būti ne mažesnis už 7 laipsnius.

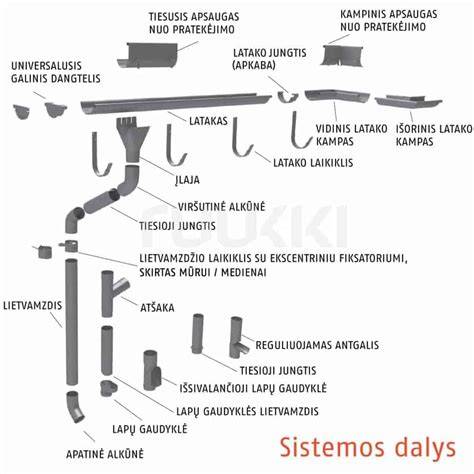

Lietaus nuvedimo sistema ir kiti stogo elementai
Namuose su šlaitiniais stogais paprastai įrengiama išorinė vandens nutekėjimo sistema. Organizuotoji vandens nutekėjimo sistema taikoma dažniausiai iki penkių aukštų pastatams: prie stogo nuosvyros tvirtinami latakai, jungiami prie įlajų, iš kurių vanduo lietvamzdžiais nuteka žemyn. Vandens nuvedimo nuo šlaitinių stogų sistemos turi būti įrengtos taip, kad lietvamzdžiai nuo sienos būtų atitraukti ne mažiau kaip 20 mm. Negalima lietvamzdžių įrengti išorės sienų uždarose nišose.
Lietvamzdžiai gaminami iš 0,5-0,6 mm storio cinkuotos ir polimerais dengtos skardos. Vienam kv.m stogo tenkantis lietvamzdžių ar latakų skersmuo turi būti ne mažesnis kaip 1,5 kv.cm. Dažniausiai naudojami lietvamzdžių skersmenys - 105, 140 ar 215 mm. Įlajos viršutinės dalies skersmuo turi būti 2-2,5 karto didesnis negu vamzdžio skersmuo. Lietvamzdžiai tvirtinami plieniniais griebtuvais, išdėstytais kas 1-1,5 metro.
Pakabinamieji stogo latakai turi būti pritvirtinti ne didesniais kaip 900 mm atstumais, o nuosvyrieji - ne mažesniais kaip 700 mm atstumais. Stogo latako išorinis kraštas turi būti ne žemiau kaip 25 mm nuo stogo plokštumos tęsinio. Pakabinamųjų latakų nuolydis turi būti ne mažesnis kaip 0,28 laipsnio, o nuosvyriųjų - ne mažesnis kaip 2,9 laipsnio.
Sniego gaudytojai ir apsauga nuo apledėjimo
Sniego gaudytuvai šlaitiniuose stoguose turi būti įrengti pagal hidroizoliacinės dangos gamintojo instrukciją arba pagal pastato projekte nurodytus sniego gaudytuvų brėžinius. Šlaitiniuose stoguose būtina įrengti sniego gaudytuvus virš įėjimų ir kitose pėsčiųjų zonose; keraminėms ar betoninėms čerpėms esant >30° nuolydžiui - taip pat atbrailose.
Aplinkos temperatūrai svyruojant apie 0 °C, nutekantis vanduo gali šalti ir sukelti apledėjimą, todėl rekomenduojama įsirengti apsaugos nuo apledėjimo sistemas: šildymo kabeliai montuojami ant stogo, į latakus, lietvamzdžius, aplink įlajas.
Stogo sandūros, kaminai, antenos ir angos
Vėdinamosios šachtos, deflektoriai, vamzdžiai ir kita inžinerinė įranga, esant galimybei, turi būti stogo kraigo dalyje. Jų praėjimo per stogą vietos turi būti sandarinamos. Stogo sandūros prie sienų ir kitų vertikalių paviršių turi būti patikimai sandarinamos su tam tikslui pritaikytomis dangomis, kad į stogo konstrukcijas nepatektų vanduo. Skarda turi būti užleista ant vertikalaus paviršiaus ne mažiau kaip 150 mm, o jos kraštas turi būti užsandarintas.
Kamino jungtį su stogu geriausia apskardinti; skardinant geriau į kaminą nesukti jokių varžtų, pagaminamas jį apspaudžiantis skardinimo rėmas. Virš stogo kaminas turi iškilti tiek, kad susidarytų gera trauka ir nekiltų gaisro pavojaus (jei kaminas nuo kraigo nutolęs iki 1,5 m, turi iškilti ne mažiau kaip 0,8 m).
Mansarda ir naudingasis palėpės plotas
Stogo šlaitų nuolydis lemia mansardos naudingąjį plotą. Erdvė po dvišlaičiu stogu priklauso nuo šlaitų nuolydžio kampo; kad būtų patogu vaikščioti, palėpėje lubų aukštis turėtų būti ne žemesnis nei 2-2,3 m. Pavyzdžiui, jei namo sienų kraštinės yra 9 ir 15 m, o stogo nuolydis apie 45°, maždaug 45 kv.m plote palėpės patalpos aukštis bus apie 2,3 m.
Lietuvoje dažniausiai gyvenamieji pastatai statomi su mansardomis, todėl šilumos izoliacinis sluoksnis tokiose konstrukcijose yra montuojamas tarp gegnių. Tam, kad stogas atitiktų galiojančius norminius reikalavimus - šilumos izoliacijos sluoksnis turėtų būti ne mažesnis kaip 250 mm.
Medinės ir dvitėjinės sijos, santvaros
Keičiantis pastatų energinėms klasėms, izoliacijos sprendimai keičiasi: A+ ir A++ klasių pastatams stogo izoliaciniai sluoksniai yra didesni, todėl vis dažniau vietoje medienos masyvo gegnių naudojamos santvarinės sijos arba medinės dvitėjinės sijos. Dvitėjinės sijų konstrukcijos gali uždengti didesnius tarpatramius, jos lengvesnės nei medienos masyvas, bet atlaiko dideles apkrovas. Santvaros - rėminė sijų konstrukcija, kurios elementai sujungti tarpusavyje; santvarinis stogas projektuojamas ir gaminamas naudojant programinę įrangą, todėl surenkami elementai yra tikslesni ir montuojami greičiau nei tradicinė gegnių konstrukcija.
Renovacija ir stogo remonto ypatumai
Stogo renovaciją reikėtų pradėti nuo aiškaus apibrėžimo, ko siekiate: ar norite tik pakeisti stogo dangą, ar įsirengti mansardą ir padidinti gyvenamąjį plotą? Pirmiausia reikėtų atidžiai apžiūrėti visą stogo konstrukciją, ypač gegnės: ar jos tvirtos, ar mediena nesutrūnijusi ir nesupuvusi. Jei gegnės yra vietomis sutrūnijusios, reikėtų pasitarti su specialistais, kaip jas sustiprinti arba pakeisti naujomis.
Per pažeistą ir nesandarią seną stogo dangą drėgmė pakliūva ant stogo konstrukcijų medienos ir ją pažeidžia. Pašalinę renovuojamo stogo dangą ir grebėstus, pirmiausia įvertinkite fiziškai gegnų būklę; pažeistos gegnės dažniausiai sutvirtinamos, prie jų medvaržčiais glaudžiai prisukant naujas.
Stogo angos: stoglangiai ir jų montavimas
Stoglangiai apšviečia ir vėdina pastoges; jie įleidžia apie 40 proc. daugiau šviesos nei vertikalūs langai. Stoglangių stiklo plotas turėtų sudaryti ne mažiau kaip 10 proc. patalpos grindų ploto. Stoglangių matmenys parenkami atsižvelgiant į stogo nuolydį ir atstumus tarp gegnų: kuo mažesnis nuolydis, tuo ilgesnis turėtų būti langas, o plotis paprastai parenkamas, kad langas tilptų tarp gegnių.
Stoglangiai montuojami po to, kai stogas uždengiamas plėvele ir užkalami skersiniai grebėstai; langai laikosi ant šių skersinių grebėstų ir nuo gegnės atskiriami šilumos izoliaciniu sluoksniu. Difuzinė plėvelė prapjaunama ir užlenkiama ant laikančiojo rėmo, kampai suklijuojami metalizuota lipnia juosta; dedamas izoliacinis rėmas ir užsandarinama kraštų sankirta su gegnėmis.
Stogo saugos elementai ir papildomi priedai
Stogo saugos elementai - sieninės ir stogo kopėčios, stogo tilteliai, sniego užtvaros, kraigai, vėjalentės, karnizai (laštakiai), vėdinimo kaminėliai ir kt. - užtikrina saugią priežiūrą ir eksploatavimą. Sniego užtvarai saugo nuo sniego nuošliaužų ir apsaugo latakus bei kitus elementus nuo sulaužymo. Visos stogo sistemos dalys turi būti parinktos ir sumontuotos taip, kad funkcionuotų kartu ir gražiai derėtų tarpusavyje.
Plokštieji eksploatuojami stogai (trumpai)
Plokščiųjų eksploatuojamųjų stogų nuolydis turi būti ne mažesnis kaip 1,4° ir ne didesnis kaip 7°. Vienas pagrindinių sluoksnių tokiuose stoguose - drenuojantis sluoksnis, skirtas pašalinti ant stogo esantį vandenį. Drenažo sprendimų yra įvairių: plautas žvyras, duobėti lakštai, drenuojamosios medžiagos ar atraminės sistemos terasoms. Eksploatuojamuosiuose stoguose būtini skiriamieji sluoksniai, kurie apsaugo hidroizoliaciją nuo mechaninių pažeidimų ir kompensuoja judėjimus dėl temperatūros pokyčių.
Reikalavimai ir norminiai punktai
- Stogų konstrukcijos turi atitikti priešgaisrinių normatyvų reikalavimus.
- Apšiltintų šlaitinių stogų su vėdinamu oro tarpu konstrukcijoje įrengti garus izoliuojančių ir vėjui nelaidžių statybos produktų sujungimai turi būti suklijuoti arba patikimai sandarinami.
- Stogo plokštumų susikirtimo vietos ir apšiltinto stogo sandūrų su neapšiltintu stogu vietos turi būti sutvirtintos papildomais hidroizoliacinės dangos sluoksniais.
- Ant vertikalių paviršių sandarinantys sluoksniai turi būti užleisti ne mažiau kaip 150 mm ir užsandarinti.
- Stogo danga turi būti išsikišusi ne mažiau 40 mm nuo karnizo krašto; karnizų išsikišimas priklauso nuo regiono (pvz., 400-700 mm).
Patarimai statant ir renovuojant
- Prieš keičiant stogo dangą, atidžiai apžiūrėkite gegnės būklę; pažeistas gegnės sutvirtinkite ar pakeiskite.
- Apdorokite medines konstrukcijas antiseptikais ir antipirenais.
- Rinkitės aukštos kokybės difuzines plėveles su storesniu funkcinio sluoksnio sluoksniu; montuokite plėvelę su užlaidomis ir klijuokite siūles.
- Jei planuojate pasyvų ar energiškai efektyvų namą, padidinkite izoliacijos storį pagal reikalavimus ir užtikrinkite sandarumą garų izoliacijos sluoksnyje.
- Renovuojant stogą, pašalinus seną dangą, pirmiausia įvertinkite gegnų būklę ir tik po to klokite naują hidroizoliaciją bei dangą.
- Montuojant stoglangius, planuokite juos pagal gegnės žingsnį ir stogo nuolydį, o montavimą atlikite laikantis gamintojo instrukcijų.
Šlaitinio stogo šiltinimas su Knauf Insulation
Stogo medžiagų ir darbų užsakymas
Stogo dangų pardavėjai pagal projektą dažnai sukomplektuoja visas reikalingas medžiagas, įskaitant lietaus nuvedimo sistemas, kraigo ir vėjalenčių detales, plėveles ir kt. Termoizoliacinių medžiagų pardavėjai parenka reikiamas medžiagas pagal projektą ir teikia mazgų brėžinius bei konsultacijas. Tam, kad projektas būtų įgyvendintas kokybiškai, rekomenduojama naudoti patikimų gamintojų medžiagas ir kvalifikuotus stogdengius.
Paskutinės mintys
Stogo įrengimas reikalauja visapusiško požiūrio: nuo laikančiosios konstrukcijos, gegnų ir grebėstų iki izoliacijos, hidroizoliacijos, dangos bei lietaus nuvedimo sistemos. Tinkamai parinktos medžiagos, teisingas jų sumontavimas ir laiku atliekama priežiūra užtikrins ilgaamžišką ir funkcionalų stogą.
