Stogo difuzinės plėvelės yra neatsiejama šiuolaikinės stogo dangos dalis, atliekanti kelias svarbias funkcijas: apsaugo termoizoliaciją nuo drėgmės, neleidžia patekti vėjui ir tuo pačiu leidžia iš konstrukcijos pasišalinti vandens garams. Tai užtikrina stogo ilgaamžiškumą, energijos efektyvumą ir komfortišką mikroklimatą pastate.
Kas yra difuzinė plėvelė ir kodėl ji svarbi?
Difuzinė plėvelė, dar vadinama kvėpuojančia membrana, yra specialaus daugiasluoksnio audinio gaminys, pasižymintis unikaliomis savybėmis. Ji nepraleidžia vandens lašelių iš išorės, tačiau yra laidi vandens garams iš vidaus. Tai reiškia, kad plėvelė apsaugo stogo konstrukciją nuo kritulių ir kondensato, tuo pačiu leidžiant drėgmei, besikaupiančiai pastato viduje, išgaruoti. Ši savybė yra itin svarbi, nes drėgna termoizoliacija praranda savo efektyvumą, o tai lemia didesnes energijos sąnaudas šildymui ir galimai konstrukcijos puvimą.
Profesionalams, ir ne tik jiems, susigaudyti statybinių plėvelių rinkoje būtina, nes teisingas plėvelės parinkimas ir naudojimas užtikrina namo konstrukcijų - stogo ir sienų termoizoliaciją, sandarumą bei ilgaamžiškumą. Konstruktorius, atsižvelgdamas į naudojamas medžiagas, pastato paskirtį, aplinką, nurodo plėvelės tipą techniniame darbo projekte.
Dažniausiai painiojamos plėvelės ir terminai - tai difuzinė, garo izoliacijos, hidroizoliacinė, vėjo izoliacinė ir antikondensacinė plėvelės. Iš esmės visi plėvelių pavadinimai teisingi, rodantys naudojimo paskirtį ir vyraujančią savybę. Šlaitiniam stogui sandarinti naudojamos difuzinės plėvelės. Jos nepraleidžia į vidų nuo stogo dangos lašantį kondensatą ir išleidžia iš vidaus garus. Sienoms naudojamos kiek pigesnės priešvėjinės plėvelės.
Pagrindinė difuzinės plėvelės funkcija - apsaugoti šiltinimo medžiagą nuo drėgmės. Sudrėkusi termoizoliacija praranda savo šiluminės izoliacijos savybes. Difuzinės plėvelės laidumas garams apibrėžiamas 1 kv. m vandens išgarinimu per 24 valandas. Turėtų būti ne mažesnis nei 1300-1500 g, ypač jeigu plėvelė naudojama stogui su mažu nuolydžiu (arba nurodomas kilogramais).
Pagrindiniai difuzinių plėvelių parametrai ir jų svarba
Renkantis difuzinę plėvelę svarbu atkreipti dėmesį į kelis pagrindinius parametrus, kurie lemia jos efektyvumą ir ilgaamžiškumą:
- Membranos sluoksnio storis (FSS - Funkcinio sluoksnio storis): Tai pagrindinis plėvelės efektyvumo rodiklis, matuojamas mikronais (μm). Kuo didesnis funkcinio sluoksnio storis, tuo efektyviau plėvelė praleidžia vandens garus ir atspari aplinkos poveikiams. Dažnai gamintojai nurodo bendrą plėvelės storį arba gramatūrą (g/m2), tačiau svarbiausias yra būtent funkcinio sluoksnio storis.
- Vandens stulpo aukštis (mmH2O): Šis parametras rodo, kokį vandens slėgį plėvelė gali atlaikyti nepratekėdama. Stogui rekomenduojamas ne mažesnis nei 1000 mmH2O vandens stulpo aukštis. Kuo didesnis šis rodiklis, tuo ilgiau plėvelė išlaikys vandenį, neskirdama į vidų.
- Laidumas vandens garams (g/m2/24h): Tai rodiklis, nusakantis, kiek vandens garų medžiaga sugeba praleisti. Šis rodiklis turėtų būti kuo didesnis, mažiausia tenkinanti vertė, įvairių šaltinių teigimu, neturėtų būti mažesnė nei ~ 1300 g/m2/24h. Tai užtikrina gerą stogo "kvėpavimą" ir drėgmės pašalinimą.
- Gramatūra (g/m2): Nors gramatūra (plėvelės svoris) svarbi montavimo metu, siekiant išvengti jos pažeidimo, ji nėra pagrindinis efektyvumo rodiklis. Svarbiau yra funkcinio sluoksnio storis. Populiariausių plėvelių svoris svyruoja nuo 90 iki 200 g/kv.m, geriausia jei apie 140-180 g/kv.m.
- Atsparumas UV spinduliams: Šis parametras svarbus ne tik sandėliavimo ir montavimo metu, bet ir eksploatuojant stogą. Jis apsaugo plėvelę nuo saulės spindulių poveikio, ypač jei stogo dangoje atsiranda plyšių. Dažniausiai plėvelės atsparios UV spinduliams nuo 3 iki 6 mėnesių.
- Atsparumas temperatūrai: Nors difuzinės plėvelės paprastai atsparios plačiam temperatūrų diapazonui (nuo -40°C iki +120°C), tinkamai ventiliuojamas stogas apsaugo plėvelę nuo perkaitimo.
- Atsparumas plyšimui: Svarbus montavimo metu, kad plėvelė nebūtų pažeista.
- Garantinis laikotarpis: Ilgas gamintojo suteikiamas garantinis laikotarpis rodo produkto patikimumą ir ilgaamžiškumą.
Pavyzdžiui, pasirinkta "Tyvek Pro+Tape" membrana pasižymi 175 μm storiu, 3000 g/m2/24h garų laidumu ir daugiau nei 1930 mm H2O vandens stulpo aukščiu.
Difuzinės plėvelės montavimo technologijos
Tinkamas difuzinės plėvelės montavimas yra vienodai svarbus kaip ir jos parinkimas. Klaidos montavimo metu gali panaikinti visas plėvelės privalumus ir sukelti rimtų problemų.
Bendrieji montavimo principai:
- Difuzinė plėvelė tvirtinama ant gegnių.
- Montuojama iš apačios į viršų, palei stogo nuolydį.
- Juostos klojamos lygiagrečiai su nuosvyra (arba statmenai, priklausomai nuo stogo konstrukcijos ir dangos tipo).
- Plėvelės juostos turi persidengti mažiausiai 15 cm.

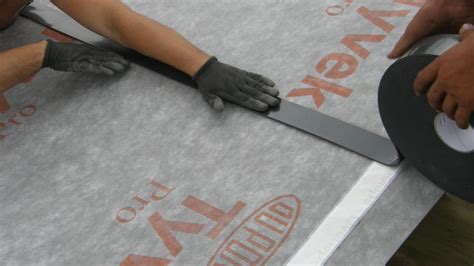

- Visi persidengimai ir siūlės turi būti sandariai suklijuotos specialia lipnia juosta.
- Plėvelė neturi būti pernelyg įtempta ar per daug laisva.
- Vėdinimo tarpai tarp plėvelės ir stogo dangos yra būtini.
Montavimas ant šlaitinio stogo:
Plėvelę stogui klojome trise, tai padarėme per dvi dienas. Išridenę pirmąją juostą, jos kampus prišaudėme su kabiašaudžiu, taip pat keletą užtvirtinimų - į gegnes. Tuomet sukalėme makaronus su vyniakale, ant makaronų prisisukome lentą, kad galėtume ant jos pasilypėję ridenti antrą juostą. Pirmosios juostos 20 cm palikome laisvos, ji vėliau eis į lietvamzdį. Tokiu pat principu: plėvelė, kabiašaudis, makaronai, lenta - nukeliavome iki stogo viršaus. Tuomet tą patį darėme su kita puse. Vėl keliavome nuo apačios į viršų, o viršuje abi plėveles perdengėme viena su kita.
Dažniausiai stogų plėvelės klojamos lygiagrečiai su nuosvyra. Tačiau jų klojimo ant stogo konstrukcijų kryptis gali būti pasirenkama laisvai. Stogų plėvelę galima kloti statmenai nuosvyrai išilgai gegnių arba laisvai pasirenkamu kampu, atsižvelgiant į stogdengių darbų organizavimą. Šiuolaikinėse statybose, kai stogas dengiamas čerpėmis arba kitomis dangomis, dedamomis ant apkalos, naudingiausia stogų plėvelę kloti lygiagrečiai nuosvyrai.
Visų rūšių difuzinės plėvelės ant kraigo turi būti klojamos sandariai su atitinkamu kitų juostų užleidimu (iš greta esančių šlaitų) viena ant kitos. Naudoti klijuojamąsias juostas nebūtina, jeigu juostos taisyklingai užleidžiamos (mažiausiai 15 cm). Tačiau tose vietose, kur nepavyksta pasiekti reikiamo užleidimo dydžio, reikalaujamą sandarumą galima gauti užklijuojant siauresnį užleidimą.
Sandarinimas aplink kaminus ir stoglangius:
Difuzinės plėvelės aplink daugelį objektų, einančių kiaurai per stogo dangą (tokių kaip kaminas arba stoglangis) sandarinamos pagal tokias pačias taisykles ir tais pačiais metodais. Kaminas dėl dydžio apsukamas stogų plėvele, o angos, stoglangiai ir liukai dažniausiai iškertami jau paklojus plėvelę. Kiekvienu atveju difuzinę plėvelę reikia perpjauti taip, kad iš kiekvienos kamino arba stoglangio pusės plėvelės fragmentai būtų išvynioti į viršų ir pritvirtinti prie kamino šonų arba stoglangio (liuko) tvirtinimo rėmo. Difuzinės plėvelės sujungimui su kaminu būtinos dvipusės lipnios juostos.
Sandarinimas prielatakiuose ir nuosvyrose:
Prielatakių vietos yra įdubę dviejų nuolaidžių šlaitų sujungimai, kurie dažnai pasitaiko sudėtingos formos stoguose. Tose vietose turi būti naudojami specialūs skardos gaminiai (dar vadinami stoglatakiais), jungiantys dangą tarp dviejų gretimų šlaitų. Vanduo dėl pratekančios dangos arba skardinių dirbinių, teka laisvai, tiesiai per difuzinę plėvelę, uždengtą nuo vėjo. Vandens kryptis visada būna ta pati ir nepriklausomai nuo pratekėjimo vietos nusigauna į nutekėjimo įtaisą, kurį sudaro stoglatakis. Todėl tokiose vietose pagrįstai taikomi specialūs difuzinių plėvelių klojimo metodai.
Didelę įtaką nuosvyrų konstrukcijai turi ir architektūrinė koncepcija. Nuosvyros įrengimas reikalauja daug darbo ir profesinių sugebėjimų. Svarbu, kad difuzinė plėvelė būtų tinkamai nuvesta iki latako arba po juo, naudojant dvipusę lipnią juostą, kad būtų apsaugota nuo plyšių ir pernelyg didelio ištempimo.
DuPont™ Tyvek® difuzinės plėvelės montavimo instrukcija
Dažnai užduodami klausimai
Ar tikslinga jūrinės faneros apsaugai nuo drėgmės (puvimo) ant jos naudoti stogo difuzinę plėvelę?
Taip, jūrinės faneros apsaugai nuo drėgmės galima naudoti difuzinę plėvelę, ji padės apsaugoti fanerą nuo vandens ir garų poveikio, prailginant jos tarnavimo laiką.
Ar galima ant senų lentų (su mažais tarpais) dėti difuzinę plėvelę ir ant jos (be oro tarpo) beasbestinį šiferį (skardą)?
Ant senų lentų su tarpais galima kloti difuzinę plėvelę, tačiau būtina užtikrinti tinkamą vėdinimą tarp plėvelės ir stogo dangos. Be oro tarpo montuojant šiferį ar skardą gali kauptis drėgmė ir kondensatas, todėl rekomenduojama palikti vėdinimo tarpą.
Noriu klijuoti 20 cm polistirolą, ar galiu tiesiai ant OSB klijuoti, ar reikia dar ant OSB difuzinę plėvelę dėti?
Jei OSB plokštė yra iš vidinės pusės (šiltinimo pusės), tai tiesiai ant OSB galima klijuoti polistirolą. Difuzinė plėvelė montuojama iš išorinės stogo pusės, po stogo danga, kad apsaugotų konstrukciją nuo drėgmės iš išorės ir leistų garams išeiti iš vidaus.
Rinkomės patikimo ir gerai žinomo gamintojo „Tyvek“ siūlomą produktą Tyvek® Pro + Tape - dviejų sluoksnių kvėpuojančią difuzinę membraną su lipnia juosta. Kodėl šią? Štai ką mums pavyko išsaiškinti ir į ką mes patys atsižvegėme rinkdamiesi difuzinę plėvelę: membranos sluoksnis, vandens stulpo aukštis, laidumas garams.
Svarbiausias matmuo čia yra membranos sluoksnio storis, kuris speficikacijose žymimas mikronais (μm). Dažniausiai prie difuzinių plėvelių yra nurodytas pačios membranos storis, dar kitaip vadinamas gramatūra (g/m2), tačiau jo nereikėtų maišyti su membranos funkcinio sluoksnio storiu, kurio dažnas gamintojas net nenurodo. Gramatūra yra svarbi montavimo momentu, kad montuodamas plėvelės jos nepažeistumei. Tačiau sumontavus ją svarbiausias tampa funkcinis medžiagos sluoksnio storis, kuris nusako, kiek atspari bus plėvelė temperatūrų skirtumams, vėjui, vandeniui, UV ir t. Dar vienas parametras, į kurį derėtų atkreipti dėmesį - vandens stulpo aukštis (mmH2O). Stogui jis turėtų būti ne mažesnis nei 1000. Kuo didesnio stulpo slėgį atlaiko plėvelė, tuo ilgiau ant plėvelės susikaupęs vanduo nepratekės į vidų. Kaip jis gali ten patekti ir išbūti? Laidumas vandens garams. Šis rodiklis turėtų būti kuo didesnis, mažiausia tenkinanti vertė įvairių šaltinių teigimu, neturėtų būti mažesnė nei ~ 1300 g/m2/24h. Ši savybė nusako, kiek vandens garų medžiaga sugeba praleisti.
Kaip ir minėjome, rinkomės įvairiais testais (jų galima rasti nemažai viešai skebiamų ir prieinamų) išbandyto gamintojo „Tyvek“ plėvėlę. Stogams jie siūlo „Soft“, „Solid“ ir „Pro“. Mes pasirinkome „Tyvek Pro+Tape“, kuri naudojama apšiltintų šlaitinių stogų vandens ir vėjo izoliacijai. Membranos storis - 175 μm, laidumas garams - 3000 g/m2/24h, vandens stulpo aukštis - daugiau nei 1930 mm H2O, be to, ji jau turi lipnią juostą. Iš pradžių svarstėmė galimybę pirkti be lipnios juostos, tačiau pati juosta vienam rulonui kainuoja 42 eurus, tad kainos skirtumas - apie 20 eurų ne mūsų naudai.
