Nauji pastatų energinio efektyvumo reikalavimai keičia tradicinę plokščiojo stogo konstrukciją - polistireninio putplasčio ir mineralinės akmens vatos kombinuotą šiltinimo sluoksnį bei bituminę stogo dangą. Šiandien vis daugiau rangovų ir užsakovų atsigrąžia į naujus sprendimus, šiltinimo sluoksniui naudojamos PIR plokštės, o hidroizoliacijai pasirenkama PVC danga. Kuo patrauklus šis naujas sprendimas?
Nauja plokščių šiltinimo tendencija ir jų pagrindinės priežastys
Keičiasi požiūris į šiltinimą: didėjant pastatų energiniam efektyvumui ir storėjant tradicinių šiltinimo medžiagų sluoksniams, senoji plokščiojo stogo konstrukcija praranda patrauklumą. Šiltinimo medžiagos vis labiau laikomos orui laidžiomis, o didelis sluoksnis ne visada garantuoja efektyvią šilumos apsaugą. Dėl šios priežasties vis dažniau pereinama prie PIR plokščių, kurios užtikrina stabilų šilumos laidumo koeficientą ir sumažina apkrovą stogui.
Eksploatacijos metu didžiausia žala stogui kyla dėl vandens poveikio: nestandi, itin stora konstrukcija laikui bėgant praranda formą ir nuolydžius, kaupiasi vanduo, pažeidžianti hidroizoliaciją. Be to, didėjant šiltinamojo sluoksnio storiui, montavimo laikas ilgėja, stogo konstrukcija storėja ir sveria, kas tampa nepatrauklu užsakovams ir rangovams. Didžiausias bituminės dangos trūkumas - ilgas montavimo procesas ir priklausomybė nuo montavimo kokybės. PIR plokštės siūlo alternatyvą, kuri mažina šiuos trūkumus.
PIR plokštės: savybės, privalumai ir jų poveikis stogo sandarumai

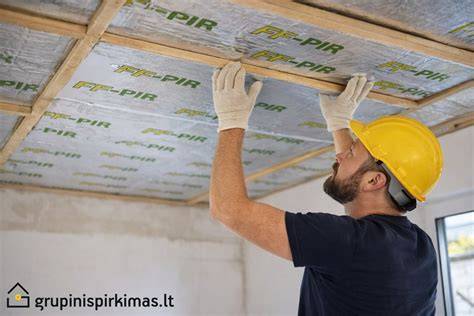

PIR plokštės - naujos kartos šiltinimo sprendiniai, dažnai laminuojamos aliuminio folija. Laminatas apsaugo plokštes nuo dujų pasišalinimo ir suteikia stabilų šiluminės varžos profilį 10 metų laikotarpiu. Pir plokštės pasižymi šilumos laidumo koeficientu λd ≈ 0,024-0,022 W/m2K, palyginus su EPS (0,045-0,031), akmens vata (0,041-0,033) ir XPS (0,035-0,030). Dėl degimą slopinančių priedų PIR plokštės pasižymi puikiomis atsparumo ugniai savybėmis ir gali užtikrinti BROOF (t1) degumo klasės reikalavimus.
Be lengvumo ir atsparumo vandeniui, PIR plokštės yra ilgaamžės ir nekeičia išmatavimų; jų montavimas dažnai atliekamas vienu sluoksniu, o plokštės nereikalauja intensyvaus saugojimo nuo lietaus. Dėl itin lengvo svorio stogui tenka mažesnė apkrova, o šios plokštės lengvai užkeliamos ant stogo rankomis. Taip pat plokštės sukuria vientisą šilumos izolacinį sluoksnį be šalčio tiltelių, todėl apsaugos nuo oro nuotėkio ir šalto oro patekimo į izoliaciją tampa patikimesnės.
Eurothane Bi-4 PIR plokštės (λd ≈ 0,026 W/mK) siūlomos su nuolydžiais, o Eurothane Silver PIR plokštės (λd ≈ 0,022 W/mK) užtikrina dar plonesnį šiltinimo sluoksnį su didesniu atsparumu apkrovoms. Palyginus su EPS variantais, viso stogo šiltinimo sluoksnio storis sumažėja: su SilverPIR plokštėmis storis gali būti apie 19 cm, kai su EPS - apie 30 cm, o plokštės dar ir sumažina transportavimo ir darbų sąnaudas dėl lengvo svorio.
Prilydomų dangų sistema PIR plokštėms suteikia papildomą atsparumą drėgmei ir užtikrina, kad esant pažeidimams vanduo neįsisavins į termoizoliaciją. Be to, PIR plokštės yra atsparios UV spinduliams, lengvai sukimba su bitumo stogo danga, o jų montavimas gali padidinti darbo našumą.
Hidroizoliacija stogo dangos pasirinkimas
Šiuo metu rinkoje siūlomos dangos: bituminės, PVC, TPO ir EPDM. Lietuvos klimatas yra permainingas: sniegas, lietus, šlapdriba ir kt., todėl svarbu pasirinkti dangą, kuri patikimai tarnauja šiame regione. PVC dangos pasižymi ilgaamžiškumu (20-30 metų), lengvumu, atsparumu UV spinduliams ir gebėjimu „kvėpuoti“, nes tvirtinamos atvartais, o ne klijuojamos visu plotu. Be to, PVC danga leidžia sumažinti eksploatacijos kaštus vasaros metu dėl optinės atsparesnės šviesos spalvos, sumažinant pastato įkaitimą.
Bituminės dangos trūkumas - ilgas montavimas ir priklausomybė nuo montavimo kokybės; tačiau jos vis dar yra populiarios dėl ekonominės kainos. TPO ir EPDM dangos taip pat pasižymi patikimumu ir gera ilgaamžiškumu, tačiau pasirinkimą dažnai lemia projektiniai reikalavimai, kainos ir montavimo specifika. Svarbu užtikrinti tinkamą visos sistemos suderinamumą ir patikimumą.
STR ir projektavimo principai bei sandaras
STR 2.05.01:1999/ STR 2.05.02:2008 reglamentuoja pastatų atitvarų šiluminę techniką ir eksploatuojamų stogų-terasų reikalavimus. Tvirtinant atitvarų šilumos nuostolius, būtina apskaičiuoti visą atitvarą, įvertinti šiluminę varžą R ir U koeficientus, o projektuojant stogą - atsižvelgti į stogo tipo ypatumus. Plokščiųjų sutapdintų stogų šilumos nuostoliai gali būti didesni dėl brangesnių termoizoliacinių medžiagų, todėl būtina subalansuoti storį ir kokybę, siekiant optimalaus energinio naudingumo.
Stogo šiluminė varža R yra priešingų paviršių temperatūrų skirtumo metu sukeltas atsparumas šilumos srautui. U koeficientas rodo, kiek W pereina per 1 m2 atitvarą esant 1 K temperatūros skirtumui. Kuo R didesnė ir U mažesnis, tuo geriau izoliuoja atitvara. Šilumos laidumo koeficientas λ nusako medžiagos gebėjimą praleisti šilumą; kuo mažesnis λ, tuo geresnė izoliacija. STRn nustato projektinius šilumos nuostolius ir reikalavimus stogų, sienų ir kitų atitvarų šiluminei varžai.
Stogo šiltinimo lygis priklauso nuo stogo tipo: palėpės perdanga, šlaitinis stogas ar plokščiojo sutapdinto stogo šildymas. Pirmiausia rekomenduojama užsandarinimas ir pastato sandarumas, nes iki 80% šilumos nuostolių gali būti dėl nesandarumų lubose, sienose ir langų rėmuose. Todėl tinkamas sandarinimas dažnai lemia didesnį efektyvumą nei didelis šiltinimo sluoksnis.
Kokios šilumos varžos siekti ir kaip jas apskaičiuoti stogo atitvarose
Stogo apšiltinimo sprendimai priklauso nuo stogo tipo ir finansinių galimybių: plokščiam stogui gali būti rekomenduojamas didesnis ar mažesnis šiltinimo sluoksnio storis, bet svarbiausia yra ENT sandarumo užtikrinimas ir naudotų medžiagų tarpusavio sąveika. 0,15-0,18 W/m2K šilumos perdavimo koeficientas (atramai - 5,5-6,5 m2K/W) yra tipinis pasirinkimas plokščiojo stogo plote, kai naudojamos pigesnės biriosios šiltinimo medžiagos. Šlaitiniams stogams rekomenduojama 0,18-0,23 W/m2K (šiluminė varža 4,5-5,5 m2K/W). Plokščiojo stogo atitvaros šilumos koeficientai gali būti dar didesni dėl brangesnių termoizoliacinių medžiagų ir didesnių ploto reikalavimų.
Rinkoje galimi keli mišrios sistemos variantai: EPS EPS80/100 + nuolydinis sluoksnis + PIR viršutinis sluoksnis, ar PIR plokštės su ant jų uždedamu nuolydžiu, siekiant sumažinti visą slenio storį ir pagerinti atsparumą apkrovoms. PIR plokštės ir prilydomoji danga LO-izoliacijos sistemose suteikia puikų sandarumą ir akivaizdų stogo ilgaamžiškumą. Tokios sistemos leidžia sumažinti transportavimo apkrovas, lengviau montuojamos, ir užtikrina geresnį atsparumą klimato pokyčiams.
Sistemos komponentai ir jų tarpusavio derinimas
1) Garo izoliacija: pagrindinė funkcija užtikrinti, kad į šiltinimo sluoksnį nepatektų drėgmė iš vidaus. Pasiūloma PE plėvelė arba prilydoma danga; kartais taikomos savaime lipuojančios izoliacijos dangos. Esant nepalankiems orams, galima įrengti vieną prilydomos dangos sluoksnį, leidžiantį nukelti hidroizoliacijos darbus į vėlesnį laiką.
2) Šiltinimo sluoksnis: plokščiojo stogo šiltinimui siūlome EPS 80/100 su nuolydžiu + Eurothane Bi-4 PIR plokštes viršuje. Šiltinimo sluoksnio storis priklauso nuo pasirinktos medžiagos ir projekto sąlygų. PIR plokštės užtikrina didesnį atsparumą gniuždymui (≥150 kPa) - CS(10/Y)150, todėl jos išlaiko formą ilgiau ir suteikia stabilų šilumos apsaugos lygį. Plokštės įgeriamumas <2% be padengimo; prilydoma danga apsaugo nuo įsisavinimo į konstrukciją.
3) Hidroizoliacija - prilydoma danga: rekomenduojami SBS modifikuoto bitumo dangos parametrai, atitinkantys ilgalaikę hidroizoliaciją, atsparumą tempimams ir ilgaamžiškumą. Paprastai nurodomos charakteristikos: storis 3-4 mm, poliesteris 160-200 g/m2, lankstumas -20°C, ilginis tempiamasis įtempis 800-900 N/50 mm, skyrų kraštų užleidimai ir kt.
4) Roval aliuminiai stogo profiliai: didina atsparumą apkrovoms, lengvina montavimą ir suteikia estetišką vaizdą; galima pasirinkti visų RAL spalvų paletę, multiple formų pritaikymas prie fasado.
Drėgmės valdymas, tarpai ir tarpiniai sluoksniai
Stogo sluoksnių atskyrimas tarp jų yra būtinas dėl terminių plėtimų ir vibracijų, kurie gali sukelti mechaninį pažeidimą. Tarpiniai sluoksniai atlieka ne tik sandarumo funkciją, bet ir apsaugo nuo apkrovų smūgio bei užtikrina ventiliaciją. Drėgmės pašalinimas ir drenažas yra būtini norint išvengti kondensacijos ir stogo gedimų. Drenažiniai sluoksniai ir skiriamieji tarpines dangos elementai x gali būti įvairių tipų: plauto žvyro sluoksniai su skiriamaisiais sluoksniais, atviros ar uždaros sistemos su trinkelėmis ar plokštėmis, tačiau visada turi būti užtikrintas vandens nutekėjimas į įlajas ar drenažą.
Siekiant apsaugoti hidroizoliaciją nuo mechaninių pažeidimų, virš hidroizoliacijos įrengiama skiriamųjų sluoksnių, pavyzdžiui, polietileno plėvelė ar geotekstilė; jų vaidmuo - apsaugoti, užtikrinti ventiliaciją ir padėti išlaikyti drenažinį efektą. Duobėtieji lakštai, skirstomieji sluoksniai ir terasos dangos reikšmingai prisideda prie stogo funkcionalumo, tačiau jų įrengimas turi būti atliekamas laikantis gamintojo nurodymų, siekiant išvengti statybos klaidų.
Skaičiavimai ir projektavimo procesas
Termoizoliacinio sluoksnio storis priklauso nuo atitvaros rūšies, pastato paskirties, naudojamų medžiagų, jų λ ir projekto reikalavimų. STR 2.01.02:2016 ir kitos tarptautinės/regioninės normos nustato: šilumos nuostoliai turi būti įvertinti pagal visus atitvaros sluoksnius ir jų šilumines charakteristikas. Suprojektavus pastatą, skaičiuojami savitieji šilumos nuostoliai Htn, o stogo šiltinimas planuojamas taip, kad Htn būtų neviršytas. Taip pat galima laikytis principo „sandarumą pirmiausia - varžą antra“, nes didelė sandarumas gali dažnai sumažinti būtino šilumos izoliacijos storį.
Stogo šiluminio varžos ir U koeficiento skaičiavimai priklauso nuo plokščiojo stogo tipo ir pasirinktos šiltinimo sistemos. Jei apšiltinamas pastogės perdanga su biriom šiltinimo medžiagomis, rekomenduojamas šilumos perdavimo koeficientas 0,15-0,18 W/m2K (atitinkamai 5,5-6,5 m2K/W šiluminė varža). Jei šiltinamas šlaitinis stogas - 0,18-0,23 W/m2K (4,5-5,5 m2K/W). Plokščiojo sutapdinto stogo šilumos perdavimo koeficientai gali būti didesni dėl brangesnių termoizoliacinių medžiagų ir stogo ploto ypatumų.
Praktiniai patarimai ir rekomendacijos
- Prieš renkantis stogo dangą ir šiltinimo medžiagas, įvertinkite klimato sąlygas: permainingas oras reikalauja patikimos hidroizoliacijos ir ventiliacijos sprendimų.
- Rinkitės kokybę - ne tik kainą: kokybiškos PIR plokštės ir prilydomoji danga užtikrina ilgaamžiškumą ir sumažina remonto išlaidas ateityje.
- Jei statytojui pigiau apšiltinti stogą nei sienas, yra rizika, kad stogo apšiltinimo storis bus didesnis už sienos, o tai gali sukelti netolygų šilumos nuostolių pasiskirstymą. Optimaliai suplanuokite šilumos nuostolių balansą tarp visų atitvarų.
- Po įrengimo būtina atlikti tarpinį priėmimą aktu ir užtikrinti, kad stogo dangos įrengimas būtų atliekamas laikantis gamintojo nurodymų.
Apibendrinimas: koks sprendimas yra aktualiausias šiandien?
Naujos kartos PIR plokštės plėtoja plokščiųjų stogų šiltinimo galimybes, sumažindamos sluoksnio storį, palengvindamos montavimą ir užtikrindamos aukštą šilumos izoliacijos bei priešgaisrinių savybių lygį. PVC danga suteikia patikimą hidroizoliaciją esant permainingam klimatui, užtikrina ventiliaciją ir įžangines spalvų galimybes bei laikui atsparų dizainą. Subalansuota šiltinimo ir sandarumo strategija, papildoma drenažo ir tarpinio sluoksnio architektūra, leidžia pasiekti aukštą energinį naudingumą ir būti atitinkantiems STR reikalavimus.
Fire test PIR, PUR and EPS
