Kai inžinerijos vadovai ir pirkimų komandos ieško pramoninių izoliacinių medžiagų, jie dažnai pastebi, kad skirtingi šaltiniai pateikia skirtingą informaciją apie tai, kaip gerai G10 stiklo pluošto lakštas veikia. Dėl šios painiavos žmonės praleidžia progas, pateikia per daug detalių, o kartais ir brangios medžiagos sugenda. Žinojimas, ką G10 epoksidinis laminatas iš tikrųjų daro, o ko nedaro, gali padaryti jūsų dalis daug patikimesnes ir padėti jums maksimaliai išnaudoti savo medžiagų biudžetą.
Kas yra G10 ir kaip jis gaminamas

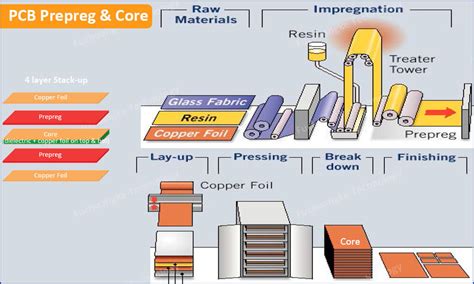

G10 stiklo pluošto lakštas yra pagamintas iš austo stiklo audinio, kuris buvo sumaišytas su epoksidiniais klijais, o tada suspaustas karščiu ir slėgiu, kad būtų gauta stora medžiaga. Medžiaga gaminama specialiu metodu, kai epoksidiniai klijai sumaišomi su stiklo pluošto audiniu, kad būtų sukurti prepreg sluoksniai. Laminavimo metu šie sluoksniai yra veikiami kontroliuojamos šilumos ir slėgio. Taip sukuriama stora, tvirta struktūra, kuri išlaiko savo formą net ir esant terminiam įtempimui.
Mechaninės ir terminės savybės
Nuolat naudojant iki 130 °C (266 °F) temperatūroje, G10 stiklo pluošto lakštas labai gerai išlaiko savo mechaninę struktūrą. Sumaišius epoksidinės dervos rišiklį su stiklo pluošto audinio pagrindu, gaunama hibridinė struktūra, kuri yra daug geriau atspari karščio deformacijai nei įprasti plastikai ar fenolinės medžiagos. G10 gali nuolat veikti iki 130 °C (266 °F) temperatūroje ir trumpą laiką būti veikiamas iki 155 °C temperatūros. G10 epoksidiniai klijai negali atlaikyti ilgą laiką aukštesnės nei 140 °C temperatūros, todėl tiems atvejams, kuriems reikalingas geresnis terminis stabilumas, reikėtų rinktis G11 arba keramika užpildytus laminatus.
Dažniausiai G10 yra mechaniškai stabilesnis esant karščio apkrovai nei FR4 lakštai arba fenolio medvilnės laminatai. Fenolio medžiagos linkusios lengvai lūžti aukštoje temperatūroje, o įprastas FR4 gali prarasti kai kurias savo mechanines savybes, kad būtų atsparus ugniai. Variklio dangčių naudojimas yra puikus G10 termiškai patikimo pavyzdys. Kai veikia elektros mašinos, jos išskiria daug šilumos, todėl vietos gali labai įkaisti (virš 100 °C). Automobilių gamintojai G10 dalis naudoja akumuliatorių valdymo sistemose, kurios turi būti labai stabilios aukštoje temperatūroje.
Atsparumas drėgmei, chemikalams ir aplinkos veiksniams
Dar vienas dažnas klaidingas įsitikinimas yra tas, kad stiklu sustiprintos epoksidinės medžiagos sugeria vandenį ir suyra, kai sušlampa. Kiekvieną stiklo pluoštą gaubianti sandari dervos matrica sukuria apsaugą nuo vandens, kuri veikia daug geriau nei atviros medžiagos. 24 valandas panardintas į vandenį, įprastas G10 stiklo pluošto lakštas sugeria mažiau nei 0.5 % savo svorio vandens, o tai atitinka NEMA drėgmės apsaugos gaires. Skirtingai nuo fenolio pagrindo kompozitų, kurie, kontaktuodami su vandeniu, gali atsiskirti arba išsiplėsti, teisingai pagaminti epoksidiniai laminatai, būdami šlapi, išlieka tokio paties dydžio.
Epoksidinio stiklo laminatai ne tik neleidžia vandeniui prilipti prie jų, bet ir sulaiko daugelį pramoninių chemikalų, aliejų ir tirpiklių. Kadangi G10 yra chemiškai stabilus, jį galima naudoti gamybos įrangoje, procesų mašinose ir cheminių medžiagų tvarkymo sistemose, kur jis gali netyčia susilieti su cheminėmis medžiagomis. Epoksidinės stiklo laminatos naudojamos lauko elektros skirstymo įrangoje; šiuos laminatus renkasi elektros energijos tiekimo įmonės, nes jie veikia net lyjant, sniege, kintant temperatūrai ir esant UV spinduliams.
Skirtumai tarp G10 ir FR4
Idėja, kad G10 ir FR4 yra ta pati medžiaga, gali būti didžiausias nesusipratimas, dėl kurio daromos projektavimo klaidos. FR4 pagrindas yra panašus į stiklo pluošto audinį ir dervą, tačiau jame taip pat yra bromo pagrindu pagamintų antipirenų, kurie atitinka UL94 V-0 degumo standartus. G10 paprastai pasižymi geresnėmis medžiagos savybėmis nei FR4, kalbant apie tempiamąjį stiprumą ir apsaugą nuo smūgių. Gryna epoksidinė matrica tolygiau sukimba su stiklo pagrindu, kai nėra antipireninių užpildų. Dėl to hibridinė struktūra yra šiek tiek tvirtesnė. Kita vertus, FR4 geriau apsaugo nuo liepsnos ir ją gesina pats, o tai svarbu elektros ir kompiuterių reikmėms. Grandinių plokščių gamintojai naudoja FR4, nes sumažina gaisro išplitimo tikimybę, jei sugenda komponentas.
Panaudojimo sritys ir privalumai
Daugelis pirkėjų epoksidinio stiklo laminatus laiko tik elektros ekranavimo medžiagomis, pamiršdami, kad šie kompozitai gali būti naudojami ir daugeliui kitų dalykų. G10 stiklo pluošto lakštas gali atlaikyti didelę įtampą - dažnai daugiau nei 40 000 psi - todėl gali būti naudojamas pramoninių mašinų apkrovas laikančioms dalims. Medžiaga apdirbama į krumpliaračius, guolius, konstrukcines atramas ir mechanines erdves, kurios turi išlikti standžios esant nuolatinei apkrovai. Epoksidinės laminatai naudojami aviacijos ir kosmoso pramonėje vidinėms plokštėms, įrangos tvirtinimo laikikliams ir konstrukcinėms atramoms, kurios turi būti lengvos. Stiprumo ir svorio santykis yra geresnis nei daugelio metalų, be to, jie veikia kaip elektros izoliatorius.
G10 stiklo pluošto lakštas yra atsparus aliejams, silpnoms rūgštims ir daugeliui tirpiklių, todėl puikiai tinka pramoninėms patalpoms, kuriose naudojamos cheminės medžiagos. Apdorojimo įrangos gamintojai parenka medžiagas, kurios naudojamos bakų dangčiams, vožtuvų dalims ir chemikalų tvarkymo jungiamosioms detalėms. Epoksidinės stiklo laminatai yra naudingi judantiems paviršiams, mašinų dalims ir susidėvėjusioms dalims. Medžiaga yra atsparesnė trinčiai nei lengvesni plastikai ir nesveria tiek daug bei nekainuoja tiek daug, kiek nesuyrantys metalai.
Apdirbimas ir gamybos kokybė
Su medžiaga lengva dirbti standartinėmis CNC staklėmis, kuriose naudojami karbido arba deimantiniai įrankiai. Tikslūs matavimai ir lygios linijos gaunami gręžiant, šlifuojant, tekant ir pjaunant vandens srove. Labai svarbu tinkamai surinkti dulkes, nes pjovimo proceso metu susidaro smulkios dalelės. Kokybės pokyčiai prasideda nuo žaliavų pasirinkimo. Geriausi gamintojai gauna stiklo pluošto audinį su kontroliuojamais pynimo raštais ir vienodais pluošto skersmenimis. Epoksidinių klijų gamybos būdas tiesiogiai veikia jų medžiagos savybes. Pačio dengimo proceso metu įvyksta dideli kokybės pokyčiai.
Norint visiškai impregnuoti klijais ir maksimaliai sustiprinti skersinius ryšius, įsitikinkite, kad temperatūra, slėgis ir apdailos procesai yra nustatyti teisingai. Tiekėjai, turintys gerą reputaciją G10 stiklo pluošto lakštas Saugokite dokumentus, įrodančius, kad jie laikosi gamybos standartų ir kokybės kontrolės procedūrų. NEMA kokybės sertifikatai rodo, kad medžiagos savybės atitinka rašytinius reikalavimus. Labai svarbus standartas, kuris dažnai ignoruojamas perkant, yra storio tolerancija. Kai tiksliam naudojimui reikia griežtos matmenų kontrolės, reikia tiekėjų, kurie gali išlaikyti storio pokyčius nedideliuose diapazonuose.
Tiekėjų ir pirkimo rekomendacijos
Pirkimų ekspertai sumažina riziką tiekimo grandinėje, teikdami pirmenybę pardavėjų kvalifikacijai, o ne mažiausiai vieneto kainai. Ilgalaikiai santykiai su kvalifikuotais gamintojais suteikia saugumą, galimybę bendradarbiauti sprendžiant techninius klausimus ir nuolat tobulėti. Profesionalūs pardavėjai skiriasi nuo įprastų tiekėjų, nes jie siūlo kokybės užtikrinimo bandymus, medžiagų patvirtinimus ir eksploatacinių savybių garantijas. Be aukštos kokybės medžiagų tiekimo, įgalioti didmenininkai taip pat siūlo svarbias paslaugas, kurios turi įtakos bendrai projekto sėkmei.
Technologijų palaikymas padeda inžinierių komandoms kiekvienam darbui pasirinkti tinkamas medienos rūšis. Individualaus pjovimo paslaugos sumažina atliekas ir apdorojimo laiką. Patikimas laukimo laikas ir pastovus tiekimas padeda išvengti gamybos stabdymo, kuris gali kainuoti daug daugiau nei sutaupytos medžiagos. Patyrę pardavėjai sandėlyje laiko platų prekių asortimentą ir turi transportavimo įgūdžių, kad užtikrintų pristatymą laiku. Kiekvienas užsakymas skirtas G10 stiklo pluošto lakštas ...gamina „J&Q“, kuri gamina gaminius jau daugiau nei 20 metų ir prekiauja su kitomis šalimis daugiau nei 10 metų.
Kainos faktoriai ir kaip sutaupyti
Komandos, bandančios sutaupyti pinigų pirkimams, kartais mano, kad įprastos medžiagos, tokios kaip epoksidiniai stiklo laminatai, visada yra tos pačios kokybės, priklausomai nuo pardavėjo. Kokybės pokyčiai prasideda nuo žaliavų pasirinkimo. Pačio dengimo proceso metu įvyksta dideli kokybės pokyčiai. Tiekėjai, turintys gerą reputaciją, saugokite dokumentus, įrodančius, kad jie laikosi gamybos standartų ir kokybės kontrolės procedūrų. Pirkimų komandos gali priimti geresnius sprendimus, žinodamos apie realias temperatūros savybes, atsparumą drėgmei, skirtumus nuo FR4, platų panaudojimo spektrą ir kokybės pokyčius. Tinkamai apibrėžta ir iš kvalifikuotų šaltinių perkama medžiaga yra puikus pasirinkimas.
Praktiniai patarimai inžinieriams ir pirkėjams
- Rinkitės medžiagą pagal eksploatavimo sąlygas, o ne pagal tai, kaip lengva ją rasti ar kaip gerai ji yra žinoma.
- Patikrinkite NEMA sertifikatus ir testavimo dokumentus prieš pirkimą.
- Apsvarstykite FR4, G10 arba G11 pagal kaitinimo, ugnies klasės ir mechaninių reikalavimų derinį.
- Naudokite patikimus tiekėjus, kurie siūlo pjovimo paslaugas ir medžiagų patvirtinimus.
- Įvertinkite ilgalaikę išlaidų naudą: patvaresnė medžiaga gali sutaupyti per eksploataciją ir priežiūrą.
CNC Frezavimas - Mkomponentai
Naudingi šaltiniai ir literatūra
- NEMA standartų leidinys LI 1-1998: Pramoniniai laminavimo termoreaktyvūs gaminiai.
- Harper, Charles A. „Plastikų, elastomerų ir kompozitų vadovas“.
- Lubin, George. „Kompozitų vadovas“.
- Schwartz, Mel M. „Kompozitinės medžiagos: savybės, neardomoji kontrolė ir remontas“.
- Mallick, PK „Pluoštu armuoti kompozitai: medžiagos, gamyba ir projektavimas“.
- Chawla, Krishan K. „Kompozitinės medžiagos: mokslas ir inžinerija“.
| Parametras | G10 | FR4 |
|---|---|---|
| Temperatūros nuolatinis darbas | iki 130 °C | priklauso, mažesnė mechaninė atsparumas aukštesnėje temperatūroje |
| Trumpalaikė temperatūra | iki ~155 °C | kintama |
| Atsparumas drėgmei | mažiau nei 0.5 % (24 h panardinimas) | priklauso nuo konstrukcijos |
| Liepsnos savybės | neprigęstanti (nereaguoja kaip FR4) | UL94 V-0 (dėl antipirenų) |
| Tipinės pritaikymo sritys | mechaninės dalys, izoliatoriai, konstrukcijos | spausdinių plokščių lentos, elektronika |
