Stiklo pluoštas turi didesnį atsparumą temperatūrai nei organinis pluoštas, nedegus, antikorozinis, gera šilumos ir garso izoliacija, didelis tempimo stiprumas ir gera elektros izoliacija. Bet jis yra trapus ir turi prastą atsparumą dilimui. Naudojamas sustiprintam plastikui ar sustiprintai gumai gaminti, stiklo pluoštas kaip armatūros medžiaga turi šias savybes. Dėl šių savybių stiklo pluošto naudojimas yra daug platesnis nei kitų rūšių pluoštai, o vystymosi greitis yra toli į priekį.

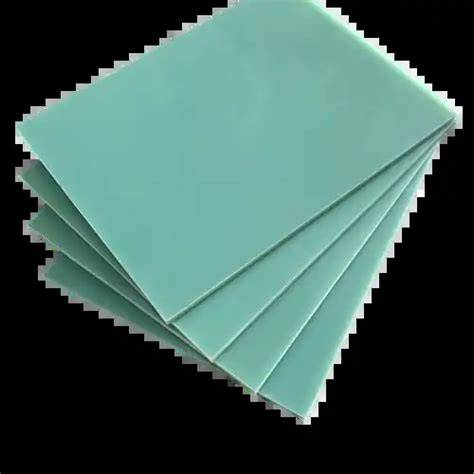

Stiklo pluoštu sustiprinta epoksidinė lakštinė plokštė yra aukštos kokybės kompozicinė medžiaga, pagaminta sujungiant termoreaktyvius epoksidinius klijus ir ištisinį stiklo pluošto audinį. Ši aukštųjų technologijų medžiaga gaminama kontroliuojamomis šilumos ir slėgio sąlygomis. Ji sudaro vientisą pagrindą, pasižymintį dideliu mechaniniu stiprumu, puikia elektros izoliacija ir įspūdingu terminiu stabilumu.
Kompozitų inžinerijos sritis nuėjo ilgą kelią dėl medžiagų, kurios sujungia skirtingas savybes į vieną pagrindą. Stiklo pluoštu sustiprinta epoksidinė derva yra termoreaktyvi kompozicinė medžiaga, gaminama maišant epoksidinės dervos rišamąsias sistemas su austiniu stiklo pluošto audiniu. Pirmasis gamybos žingsnis yra ištisinio pluošto E-stiklo audinio naudojimas kaip konstrukacijos pagrindas. Epoksidiniai klijai veikia kaip rišamoji matrica, perkeliant apkrovas tarp pluoštų.
Gamybos procesas apima kruopštų stiklo pluošto lakštų sudėjimą, kurių kiekvienas yra visiškai prisotintas katalizuojama epoksidine derva. Keli sluoksniai suteikia storio, išlaikant tą pačią pluošto orientaciją. Tai užtikrina, kad galutinis produktas turėtų tas pačias mechanines savybes visame paviršiuje. Temperatūros kontroliuojamas kietėjimas maždaug 150-180 °C temperatūroje pradeda skersinio sujungimo procesą.

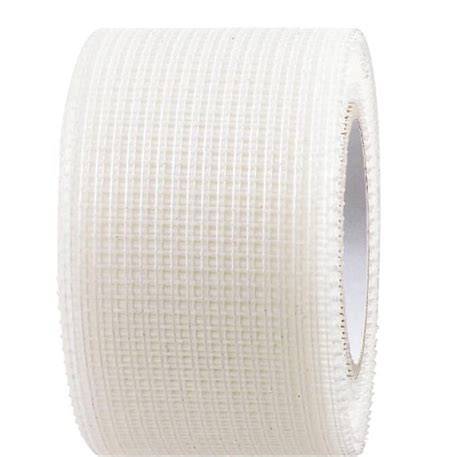

Stiklo pluošto armatūrai paprastai naudojamas E-stiklas, sudarytas iš silicio dioksido, aliuminio oksido ir boro oksido, todėl jis geriausiai tinka naudoti elektros izoliacijos tikslais. Šie ilgi siūlai, kurie gali būti austi į skirtingus raštus, tokius kaip paprastas pynimas ir atlasinis pynimas, suteikia inžinieriams kryptinio stiprumo savybių, kurias jie gali naudoti konkretiems apkrovos poreikiams patenkinti.
Šiuose kompozituose naudojamos epoksidinės dervos sistemos pasižymi mažo klampumo formulėmis, kurios užtikrina, kad visi pluoštai gamybos proceso metu būtų drėgni. FR4 klasės dervų chemijoje yra antipireninių priedų, kurie padidina medžiagos saugumą nekeičiant jos elektrinių savybių. Šiuolaikinės gamyklos naudoja hidraulinius presus su keliomis angomis, kurie gali sukurti didesnį nei 1000 PSI slėgį ir palaikyti temperatūrą net ir dideliuose plokščių plotuose. Presavimo metu yra specifinis įkaitinimo greitis, palaikymo laikas ir aušinimo profiliai, kurie užtikrina geriausią dervos tekėjimą ir sumažina tuščios erdvės kiekį.
Ultragarsinis bandymas naudojamas po kietėjimo atliekamuose patikrinimo procesuose, siekiant patikrinti paviršiaus kokybę, matmenų tikslumą ir vidinę struktūrą. Kiekviena produkcijos partija yra kruopščiai patikrinama dėl lenkimo stiprumo, dielektrinės pramušimo įtampos ir atsparumo liepsnai. Žinodami medžiagas, inžinieriai gali priimti protingus sprendimus dėl jų savybių. Lenkimo stipris paprastai yra nuo 380 iki 450 MPa, o tai reiškia, kad jos labai gerai atlaiko lenkimo apkrovas, atsirandančias konstrukcinėse srityse. Tempimo stipris gali siekti nuo 310 iki 380 MPa, o tai reiškia, kad jas galima naudoti tiesiogiai tempiamose detalėse. Šarpio smūgio vertės, siekiančios 50-80 kJ/m², rodo, kad jo atsparumas smūgiams yra geresnis nei keraminių ar metalinių alternatyvų.
Jo gniuždymo stipris yra didesnis nei 415 MPa, o tai reiškia, kad jis gali atlaikyti dideles konstrukcijų apkrovas nedeformuodamasis. Medžiaga išlaiko šias savybes esant temperatūrai nuo -55 °C iki +180 °C, priklausomai nuo pasirinktos rūšies. 1 mm storio bandinių dielektrinis stiprumas viršija 14 kV/mm, o tai užtikrina patikimas izoliacijos savybes aukštos įtampos taikymuose. Tūrinė varža paprastai viršija 1 × 10¹³ Ω·cm, o tai rodo itin mažą srovės nuotėkį per medžiagos storį. Nuo 50 Hz iki 1 MHz dielektrinė konstanta išlieka fiksuota ties 4.5-5.0, o tai reiškia, kad šias medžiagas galima naudoti radijo dažnių grandinėse. Išsklaidymo koeficiento vertės, mažesnės nei 0.035, sumažina duomenų praradimą aukšto dažnio grandinėse iki minimumo, o tai padeda kurti naują telekomunikacijų įrangą. Temperatūros koeficiento charakteristikos užtikrina, kad savybės per daug nekinta skirtinguose darbiniuose diapazonuose, todėl grandinės veikimas išlieka stabilus. Tg (stiklėjimo temperatūra) svyruoja nuo 130 °C įprastoms rūšims iki 180 °C aukštos temperatūros formulėms. Šios temperatūros nustato aukščiausią temperatūrą, kurioje medžiagą galima naudoti. Šilumos laidumo matavimai, maždaug 0.3 W/m·K, rodo, kad medžiaga gali vidutiniškai pašalinti šilumą, todėl ją galima naudoti galios elektronikoje. Atsparumas liepsnai atitinka UL94 V-0 standartus FR4 klasėms ir užgęsta savaime po 10 sekundžių nuo kuro šaltinio pašalinimo. Deguonies indekso vertė didesnė nei 28 % rodo labai didelį atsparumą ugniai įprastomis sąlygomis. Šilumos deformacijos temperatūros viršijančios 150 °C matavimai atliekami esant 1.82 MPa apkrovai. Tankio matavimai paprastai yra nuo 1.8 iki 2.0 g/cm³, todėl medžiaga yra lengva palyginti su metalais. Standartinis storis yra 0.5 mm, 1.0 mm, 1.5 mm, 3.0 mm, 5.0 mm ir 10.0 mm; nestandartiniai pločiai gali būti gaminami naudojant specialius gamybos metodus. Po 24 valandų panardinimo vandens įgerties vertė išlieka mažesnė nei 0.5 %, todėl kokybė nekinta drėgnose vietose. Yra tiek matinio, tiek blizgaus paviršiaus apdailos variantų, o šiurkštumo lygį galima keisti atsižvelgiant į konkrečius klijavimo ar išvaizdos poreikius.
Stiklo pluoštu sustiprinti epoksidiniai lakštai yra labai naudingi, nes gali būti naudojami daugelyje skirtingų pramonės šakų. Kiekviena jų naudoja skirtingą savybių rinkinį inžinerinėms problemoms spręsti. Didžiausia FR4 klasės stiklo pluoštu armuotų epoksidinių medžiagų rinka yra spausdintinės plokštės, kuriose dėl jų gebėjimo išlikti to paties dydžio ir saugiai praleisti elektrą elektroniniai prietaisai gali veikti patikimai. Ši medžiaga yra varinių laidininkų konstrukcijų pagrindas ir neleidžia elektros sluoksniams liestis. Medžiagos apsauga nuo lanko ir mechaninis stiprumas naudojami elektros skirstomuosiuose įrenginiuose izoliatoriams ir barjerams, apsaugantiems žmones nuo aukštos įtampos įrangos, gaminti. Medžiagos terminis stabilumas ir atsparumas elektros gedimams naudojami transformatorių izoliacijos komponentuose, siekiant atskirti apvijas ir kartu suteikti mechaninę atramą. Šios medžiagos naudojamos elektros paskirstymo įrenginiuose kaip lanko kanalai, šynų atramos ir gaubtų plokštės. Jos užtikrina saugumą, nes yra atsparios liepsnai ir elektros srovei. Dėl didelio medžiagos stiprumo ir svorio santykio bei radarų skaidrumo ji naudinga radarų apvadams gaminti, antenoms laikyti ir vidinėms plokštėms. Kadangi medžiagos matmenys mažai keičiasi kintant temperatūrai, ji gerai veiks net ir keičiantis aukščiui bei temperatūrai.
Jūrų pramonėje medžiagos atsparumas vandeniui ir korozijai išnaudojamas korpuso sutvirtinimams, įrangos tvirtinimo elementams ir elektros instaliacijos korpusams gaminti. Medžiagos atsparumas sūriam vandeniui neleidžia jai suirti kaip metalams. Medžiagos gebėjimas gesinti liepsną ir išskirti mažai dūmų avarinėse situacijose daro ją naudingą naudoti lėktuvų salone. Kadangi medžiaga yra stabilaus dydžio ir lengvai apdirbama, ji naudojama gamybos įrankiuose, siekiant pagaminti tikslius įtaisus ir tvirtinimo elementus gamybos aplinkai. Kadangi ji nelaidi elektrai, medžiaga gali būti naudojama suvirinimo įrenginiuose, kur srovė negali tekėti per įrankių detales. Šios medžiagos naudojamos CNC apdirbimo centruose vakuuminėms griebtuvų plokštėms ir tvirtinimo pagrindams, nes jos yra nemagnetinės ir nesąveikauja su magnetinėmis ruošinių laikymo sistemomis. Kadangi medžiaga yra termiškai stabili, ją galima naudoti karšto apdirbimo situacijose, kai detalės kokybei svarbi lygi temperatūra. Medžiaga tinka naudoti surinkimo linijose, nes ji lengvai nelūžta smūgio metu ir gali atlaikyti pakartotinį mechaninį įtempimą iš automatinės įrangos.
Šios medžiagos naudojamos cheminių procesų įrangoje rezervuarų įdėklams, vamzdžių atramoms ir įrangos korpusams, nes jos nerūdija ir tarnauja ilgiau nei metalinės. Kadangi medžiaga yra atspari daugumai pramoninių toksinų, nereikia dangų, kurios ją apsaugotų ir laikui bėgant nusidėvėtų. Dėl cheminio inertiškumo ir lengvo valymo ši medžiaga yra naudinga laboratorinei įrangai traukos spintose, darbo vietose ir įrangos gaubtuose. Įrangos korpusams, vamzdžių atramoms ir prieigos plokštėms nuotekų valymo įrenginiuose naudingas medžiagos atsparumas cheminiam poveikiui ir biologiniam skaidymui.
Mechaninės apkrovos analizė pradedama nustatant pirmines įtempių kryptis, didžiausius apkrovos dydžius ir apkrovos dažnio charakteristikas. Statinės apkrovos yra palankios tokioms medžiagoms kaip stiklo pluoštu sustiprinta epoksidinė plokštė pasižymi dideliu lenkimo ir gniuždymo stiprumu, o dinaminėms reikmėms reikalingas didesnis atsparumas nuovargiui. Aplinkos vertinimas apima temperatūros diapazonus, drėgmės lygius, cheminių medžiagų poveikį ir UV spinduliuotės sąlygas. Nuolatinė darbinė temperatūra, viršijanti 130 °C, reikalauja pasirinkti G11 klasę, o protarpinis poveikis gali leisti naudoti G10 medžiagas su atitinkamais saugos koeficientais. Našumo lūkesčiai apima matmenų tolerancijos reikalavimus, paviršiaus apdailos specifikacijas ir elektrinių savybių poreikius. Tiksliosiose taikymo srityse gali reikėti didesnių storio tolerancijų ir kontroliuojamų šiluminio plėtimosi charakteristikų. Storio pasirinkimas padeda suderinti mechaninių savybių reikalavimus su svorio ir kainos aspektais.
Plonos sekcijos (0.5-3.0 mm) tinka elektros izoliacijos reikmėms, kai erdvės apribojimai riboja medžiagos storį. Standartinių rūšių pasirinkimas prasideda nuo temperatūros reikalavimų, pereinant prie mechaninių ir elektrinių specifikacijų. G10 markės optimizuoja veikimą kambario temperatūroje ir pasižymi puikiu ekonomiškumu. FR4 markės padidina atsparumą liepsnai, todėl jos tinkamos naudoti itin svarbiose saugos srityse. Individualiai pritaikytos formulės atitinka specializuotus reikalavimus, kurių neatitinka standartinės rūšys, įskaitant padidintą atsparumą cheminėms medžiagoms, modifikuotą šiluminį plėtimąsi arba geresnį apdirbamumą. Paviršiaus apdailos pasirinkimas turi įtakos tiek išvaizdai, tiek funkcinėms savybėms. Matinės apdailos užtikrina geresnį sukibimą atliekant antrinius klijavimo darbus, o blizgūs paviršiai - lengviau valomi ir atsparesni cheminėms medžiagoms. Apdirbamumo charakteristikos skiriasi priklausomai nuo klasės: G10 medžiagos pasižymi puikiomis pjovimo savybėmis naudojant kietojo metalo įrankius. Gręžimo operacijoms reikalingi konkretūs pastūmos greičiai ir greičiai, kad būtų išvengta delaminacijos, o frezavimo darbams reikalingi laiptavimo pjovimo metodai, kad būtų pasiektas lygus kraštų paviršius. Paviršiaus apdorojimo būdai apima cheminį ėsdinimą siekiant pagerinti sukibimą, mechaninį šlifavimą tekstūrai modifikuoti ir grunto užtepimą dažymo sistemoms. Ugniai atsparios formulės atitinka įvairius saugos standartus, įskaitant UL94 V-0, IEC 60695 ir aviacijos bei kosmoso specifikacijas. Standartinės FR4 klasės užtikrina puikų atsparumą liepsnai daugumai komercinių pritaikymų, o specializuotos formulės pasiekia geresnių rezultatų kritinėse saugos srityse. Specialūs savybių modifikavimai apima padidintą šilumos laidumą šilumos išsklaidymo taikymams, kontroliuojamas elektrines savybes radijo dažnių taikymams ir pagerintą cheminį atsparumą agresyviai aplinkai. Spalvų pasirinkimo galimybės leidžia identifikuoti komponentus ir atitikti estetinius reikalavimus, o juodos spalvos medžiagos užtikrina atsparumą UV spinduliams, todėl jas galima naudoti lauke.
Stiklo pluoštu sustiprinti epoksidiniai lakštai yra itin svarbi medžiagų technologija, užtikrinanti patikimą veikimą įvairiose pramonės srityse. Mechaninio stiprumo, elektrinės izoliacijos ir terminio stabilumo derinys suteikia inžinieriams universalų sprendimą sudėtingiems projektavimo reikalavimams. Medžiagų savybių, taikymo reikalavimų ir apdorojimo aspektų supratimas užtikrina optimalų medžiagų pasirinkimą ir sėkmingą diegimą. Atsižvelkite į konkrečias chemines medžiagas, jų koncentraciją, temperatūrą ir poveikio trukmę. Optimalaus pasirinkimas stiklo pluoštu sustiprinta epoksidinė plokštė reikalauja techninių žinių ir patikimo tiekimo grandinės palaikymo.
„J&Q“ derina daugiau nei 20 metų gamybos patirtį su išsamiomis techninėmis žiniomis, kad galėtų tiekti medžiagas, kurios viršija jūsų lūkesčius. Mūsų integruotos gamybos ir logistikos galimybės teikia visapusišką projekto palaikymą nuo pradinės konsultacijos iki galutinio pristatymo. Turėdami nustatytas kokybės sistemas, atitinkančias tarptautinius standartus, ir išsamius bandymų protokolus, garantuojame vienodas medžiagų savybes visose gamybos partijose.
Stiklo pluoštu sustiprintos epoksidinės plokštės naudojamos spausdintinėse plokštėse kaip pagrindas elektroniniams prietaisams, kurios leidžia išlaikyti tolygų dydį ir saugiai praleisti elektros srove. Medžiagos terminis stabilumas ir atsparumas elektros gedimams naudojami transformatorių izoliacijos komponentuose, siekiant atskirti apvijas ir suteikti mechaninę atramą. Šios medžiagos naudojamos elektros paskirstymo įrenginiuose kaip lanko kanalai, šynų atramos ir gaubtų plokštės. Jos užtikrina saugumą, nes yra atsparios liepsnai ir elektros srovei.
Dėl didelio medžiagos stiprumo ir svorio santykio bei radarų skaidrumo ji naudinga radarų apvadams gaminti, antenoms laikyti ir vidinėms plokštėms. Kadangi medžiagos matmenys mažai keičiasi kintant temperatūrai, ji gerai veiks net ir keičiantis aukščiui bei temperatūrai. Jūrų pramonėje medžiagos atsparumas vandeniui ir korozijai išnaudojamas korpuso sutvirtinimams, įrangos tvirtinimo elementams ir elektros instaliacijos korpusams gaminti. Medžiagos atsparumas sūriam vandeniui neleidžia jai suirti kaip metalams.
Stiklo pluoštas gali būti naudojamas ir lėktuvų salono bei aviacijos pramonės įrangoje užtikrinti saugumą, nes jis gesina liepsną ir išskiria mažai dūmų. Kadangi medžiaga yra stabilaus dydžio ir lengvai apdirbama, ji naudojama gamybos įrankiuose, siekiant pagaminti tikslius įtaisus ir tvirtinimo elementus gamybos aplinkai. Dėl elektrinės izoliacijos savybių ji tinka naudojimui suvirinimo įrangoose, kur srovė negali tekėti per įrankių detales. Šios medžiagos naudojamos CNC apdirbimo centruose vakuuminėms griebtuvų plokštėms ir tvirtinimo pagrindams, nes jos yra nemagnetinės ir nesąveikauja su magnetinėmis ruošinių laikymo sistemomis.
- Stiklo pluošto pluoštinės audinių įvairovė: uni, biax, triax pynimai, skirtingi tankiai ir pločiai.
- EP-sistemos su FR4 dervomis užtikrina aukštą dielektrinį atsparumą ir degumo saugumą.
- Taikymo sritys: spausdintinės plokštės, transformatorių izoliatoriai, lanko kanalai, korpusai ir radaro komponentės.
Stiklo pluoštu sustiprinti epoksidiniai lakštai yra naudojami įvairiose pramonės šakose dėl jų derinio mechaninių, elektrinių ir temperatūrinių savybių. Ši medžiaga suteikia inžinieriams universalų sprendimą sudėtingiems projektavimo reikalavimams, o teisingas medžiagų pasirinkimas užtikrina optimalius rezultatus gamyboje ir eksploatacijoje.
