Deformacinių siūlių įrengimas grindyse: reikalavimai, normos ir technologinės nuostatos

Didėjant pastatų tūriams ir statant juos vis giliau po žeme, pastatuose atsiranda vis daugiau deformacinių siūlių. Pastatai ir kiti statiniai šiandien dažniausia statomi naudojant surenkamo gelžbetonio elementus arba liejant pastato konstrukcijas statybos aikštelėje. Tokių pastatų siūles ir panagrinėsime. Deformacinės siūlės yra svarbus elementas, užtikrinantis grindų dangos ilgaamžiškumą ir pritaikymą temperatūros bei drėgmės pokyčiams. Netinkamai suplanuotos siūlės gali sukelti dangos deformaciją, girgždėjimą, pakilimą ar įtrūkimus.

Susitraukimo ir temperatūrinės siūlės: principai ir vieta

Susitraukimo siūlės įrengiamos betonavimo metu arba po betonavimo. Po betonavimo dažniausia grindys (kartais ir sienos) yra supjaustomos. Naudojant įdėtines detales kaip FORFLEX 1000 CV, kurios inicijuoja monolitinės konstrukcijos trūktį, tai pjaustymų galima išvengti. Tokiu būdu trūkis atsiras pasirinktoje vietoje ir kartu bus užsandarintas, nes FORFLEX 1000 CV elementai būna padengti bentonitinio molio sluoksniu, kuris gavęs vandens išbrinksta ir užsandarina trūkį. Iš matomos sienos pusės prieš betonavimą suformuojamas 20x10 mm griovelis elemento montavimo vietoje, kad trūkis būtų reikiamoje vietoje. Šis griovelis vėliau užsandarinamas atsparia konstrukciją veikiantiems poveikiams mastika AQUASTOP CV.

Temperatūrinės siūlės įrengiamos visame patalpos perimetre, durų angose ir skersai. Jei vienas iš patalpos matmenų yra didesnis nei 8 m, įrengiama temperatūrinė siūlė. Skersinės temperatūrinės siūlės įrengiamos šildomose grindyse, jei grindų plotas didesnis nei 30 m². Temperatūrinėms siūlėms įrengti naudojamos elastingos izoliacinės medžiagos (pavyzdžiui, pūsto polietileno juostos, storis apie 1 cm), turinčios grįžtamąją deformaciją. Pagrindinė funkcija - kompensuoti betono grindų (dangų) poslinkius keičiantis temperatūrai, užtikrinti vientisą apkrovos pasiskirstymą ir išvengti įtrūkimų.

Termo-deformaciniai profiliai ir jų vaidmuo

Termo-deformacinių siūlių profiliai naudojami didelės apimties betono grindims ar dangoms įrengti. Profiliai susideda iš dviejų omega tipo plieno profilių, sujungtų tarpusavyje plastmasiniais varžtais ar veržlėmis. Profiliai niveliuojami pagal sukaltus į paruoštą pagrindą armatūros strypus, kurie tvirtinami prie termo siūlių profilių. Užliejus betoną, profilis lieka jame, dėl ko betono sluoksnis tampa dar stipresnis. Stingstant betonui, abu profilio šonai prikimba prie armatūros strypų, o kai betonui plečiasi - termo siūlė tarsi „perplyšta“ į dvi dalis, atitinkamai atsiranda temperatūrinis deformacinis tarpas, kuris gali siekti iki 15 mm.

Vertikalus grindų poslinkis apribojamas dėka tikslių omega profilių geometrinės formos ir prie jų privirintų armatūros strypų, kurie integruojasi į betoną. Padengus paviršius, omega profilių viršutinė briauna apsaugo betono kraštus nuo trupėjimo eksploatacijos metu. Visą apkrovą atlieka temperatūrinės siūlės viršutinės briaunos, o ne betoninis kraštas. Jei siūlė būtų pjaustoma įprastu būdu be profilių, per kelis mėnesius eksploatacijos būtų pastebimi įtrūkimai ties pjovimo vieta.

Siūlių įrengimo reikalavimai ir medžiagos

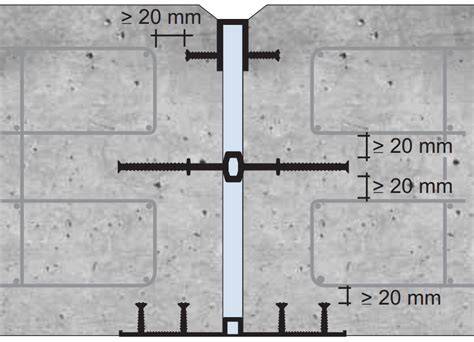

Deformacines siūles nešildomuose gelžbetoniniuose statiniuose reikia įrengti ne rečiau nei 25 metrai. Dažnai tokio dydžio elementai ir betonuojami. Deformacinės siūlės tokiu atveju yra įrengiamos naudojant PVC WATERSTOP juostas D, DA arba FV tipo. Jos atlaiko vandens spaudimą iki 5 barų. Juostos pasirenkamos pagal konstrukcijos tipo: sienose dažniausia naudojamos D tipo juostos, o grindyse - DA. Jei reikia sujungti sienos ir grindų siūlę, geriau rinktis DA tipo siūlę abiem paviršiams.

Tarpaukštinėse perdangose, kur gali būti drėgni procesai arba vandens patekimas iš lauko, deformacinės siūlės sandarinamos priklausomai nuo hidroizoliacijos įrengimo. Jei hidroizoliacija įrengiama, siūlės sandarinamos hidroizoliacijos lygyje. Visoms hidroizoliacinėms mastikoms ir membranoms reikalingos papildomos sandarinimo medžiagos. Kaip pavyzdys - bituminės membranos. STR stogams Lietuvoje pateikia rekomenduojamus mazgus, kuriuose nurodo, jog įrengiant daug sluoksnių dangos per deformacinę siūlę, siūlė bus sandari. Tačiau tai nėra visiškai tikslu, nes bituminės dangos nėra skirtos darbui žemose temperatūrose ir gali įtrūkti esant šalčiui, dėl ko deformacinės siūlės gali prarasti sandarumą.

Siekiant išvengti nuostolių dėl temperatūros ir cheminio poveikio, siūlių zonoje turi būti naudojama elastinga juosta, pavyzdžiui CETLASTIC, klijuojama prie betono arba tarp izoliacinių sluoksnių su CLV201 klijais. CETLASTIC turi pailgėjimą tempimo metu apie 500 proc., kas užtikrina sandarumą esant didelėms deformacijoms. Jei tarpaukštinė perdanga neturi hidroizoliacijos sluoksnio, būtina atidžiai įvertinti sandarinimo patikimumą, nes ten dažnai būna atsakingi elementai, perduodantys skersinę jėgą ar inkaruoti įtempiamųjų lynų galai. Tokiu atveju gali būti naudojami JOINTEX V30 profiliai, kurie užtikrina atsparumą agresyvioms cheminėms aplinkoms ir didelėms deformacijoms, sulaikydami vandenį perdango zonoje.

Jei siūlė yra siaura (mažiau kaip 10 mm), gali būti taikoma sandarinimo polimerine mastika. Tačiau toks sprendimas nėra ilgaamžis - dėl pakartotinių susitraukimų, išsiplėtimų ir UV poveikio mastika greitai suyra, neatlaiko gniuždymo, ir laikui bėgant praranda sandarumą bei estetinę išvaizdą. Platesnėms siūlėms mastikos naudoti nėra tikslinga, todėl svarbu rinktis specializuotus profilius ir sandariklius, kurie atlaiko aplinkos poveikius ir dideles apkrovas.

Sandarinimo medžiagos ir pasirinktas požiūris

Siekiant užtikrinti ilgaamžiškumą, sandarinimo sprendimai turi atitikti aplinkos sąlygas: ultravioletinius spindulius, cheminį poveikį, mechaninį nuovargį ir hidrostatinį spaudimą. Dauguma sandariklių yra puikūs tik tam tikromis sąlygomis, todėl svarbu pasirinkti tinkamus medžiagų derinius ir profilius. Ottoseal S34 silikoninis sandariklis pasižymi geru cheminiu atsparumu, o Atsparumas karščiui iki 265 laipsnių ir didelis elastingumas leidžia atlaikyti dideles apkrovas. Natūralaus akmens paviršiams rekomenduojama naudoti Ottoseal S70 arba Ottoseal S140, kad išvengtų dėmių dėl porėtos struktūros. Siūlių sandariklio storis turi būti apie 0,8-1,0 cm prasme įterpto pločio.

Jungiamieji paviršiai turi būti tvirti, švarūs ir neapdirbti (nedažyti, nelakuoti, neimpregnuoti), kad sandariklis tinkamai sukietėtų ir sukibimas būtų užtikrintas. Siūlininkas privalo pateikti raštišką instrukciją ir išsiaiškinti, kada papildomai apdirbti siūlių kraštus. Pažeidžiamas siūlės vietas dengiančios dangos turi būti pakankamai lygios ir kietos, o porėtas užsandarintas paviršius - atsparus įtrūkimams.

Darbo kokybė ir įrangos panūs

Betoninimas plokščių ir grindų įrengimo metu reikalauja griežtų technologinių reikalavimų. Pagrindas turi būti kruopščiai paruoštas: visos įtrūkusios vietos užtaisiamos, paviršiai išvalomi nuo riebalų, dulkių ir tinko likučių, įrengiama gruntavimo sluoksnis. Išlyginant didelius plotus, skiedinio vandens ir cemento santykis turi būti optimalus, kad užtikrintų idealiai lygų paviršių ir tinkamą sukibimą. Grindų išlyginimas gali būti atliekamas tiek betonu, tiek cementu, priklausomai nuo pagrindo savybių, bet abiem atvejais tikslas - įrengti vienodai tvirtą, lygaus paviršiaus dangą.

Pramoninės grindys reikalauja ypatingo dėmesio technologiniams etapams nuo pagrindų įrengimo iki apsaugos ir impregnavimo. Grijant lyginamojo sluoksnio kokybę, būtina naudoti profesionalią įrangą: betonmašius, siurblius, klotuvus, betono tankinimo įrangą, šlifavimo įrangą ir pan. Aukštos kokybės darbas užtikrinamas ne tik įrengiant deformacines siūles, bet ir laikantis visų technologinių normų, garantuojant visų konstrukcijų ilgaamžiškumą.

• Deformacinių siūlių dydžiai ir jų atitiktis konstrukcijos tipui;
• Izoliacijos sluoksnių parinkimas hidroizoliacijos lygyje;
• Teisingas sandarinimo medžiagų pasirinkimas atsižvelgiant į aplinką;
• Tinkama temperatūrinių siūlių įranga šildomose grindyse ir dideliuose plotuose.

Problemų tyrimas ir praktinės gairės

Klausimas: Statytojas namo betonines grindis (juodgrindes) betonavo šių metų lapkričio mėn. vėliau atsirado įtrūkimai viduryje patalpų. Ar reikia sunerimti? Dėmesio: prieš planuojant kitus darbus reikėtų numatyti deformacinių siūlių įrengimą, ypač kai planuojama tolesnė šildymo įranga ir sluoksnių papildymas. Tokiu atveju gali būti užtikrintas siūlių sandarumas ir užkirstas kelias įtrūkimų plėtrai.

Profesionalių grindų betonuotojų paslaugos dažnai užtikrina kokybės lygį: didelis dėmesys technikai, naudojama įranga, griežtas technologijų laikymasis. UAB „Grindolitas“ ir „Betongrindis“ įmonės siūlo pažangias sprendimų sistemas, prisitaikydamos prie skirtingų pastatų paskirties ir apkrovų poreikių. Svarbu, kad grindų konstrukcijos būtų suprojektuotos ir įrengtos taip, kad deformacinės siūlės efektyviai prisitaikytų prie besikeičiančių sąlygų ir užtikrintų nuolatinį saugumą bei ilgaamžiškumą.

Prataikomi pavyzdžiai ir rekomendacijos

Termo-deformacinių siūlių profiliai, naudojami didelės apimties betono grindims, užtikrina stabilų grindų paviršiaus lygį ir tolimesnį atsparumą mechaniniams poveikiams. Profiliai užliejimo metu lieka betone, o jų šonai susilieja su armatūra, užtikrindami tvirtą konstrukciją ir atsparumą plėčiai. Jei pažangos projektas tuo metu nepavyksta, gali kilti įtrūkimų ir vandens patekimo grėsmė.

Bituminės dangos dažnai pasirodo netiksliai sprendžiant sandarumo klausimus dėl žemos temperatūros naudojimo. Todėl reikalingas elastingas sandariklis, kuris išlieka elastingas ir atsparus UV bei cheminėms medžioms. Ottoseal S34 ir Ottoseal S70/S140 yra rekomenduojami pasirinkimai konkrečioms dangoms ir paviršiams. Taip pat būtina, kad siūlių kraštai būtų tinkamai sutvarkyti ir apsaugoti, o sandariklio tarpai - tinkamai užpildyti.

Plėtojant projektą, būtina atsižvelgti į baldų svorį, kurį grindys turi atlaikyti. Plėtimosi siūlės turi būti pakankamai plačios: grindų plotai su sunkiu baldumu reikalauja atitinkamų sprendinių, pvz., ne mažiau kaip 5 mm viniliui ir 10 mm laminatui ar parketui. Taip pat svarbu laikytis griežtų betonavimo darbų eigos: paruošimas, išlyginimas, apsaugos ir sandarumo užtikrinimas bei kokybiška dangos klojimo eiga.
