AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį (80 m Kauno gamykloje, 110 metrų Visagino gamykloje), o po to plokštės supjaustomos skersai pagal norimą ilgį. AB „AKSA“ kiaurymėtų perdangos plokščių gamybos technologija užtikrina itin lygų jų paviršių - dėl to sumažėja tolesnės apdailos sąnaudos. Gelžbetoninės perdangos plokštes tiekiamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montažą (į plokščių tuštumas nepriteka betono). Užsakovams siūlome plačias galimybes užsakyti konkretaus norimo ilgio kiaurymėtas gelžbetonines perdangos plokštes (perdangos plokštės gaminamos pagal individualius užsakymus).
Standartai, matmenys ir pavyzdžių klasifikavimas
Standartinis gelžbetoninės plokštės plotis yra 1200 mm. Esant būtinybei gali būti siūlomos siaurintos gelžbetoninės perdangos plokštės - pjaunant 1200 mm pločio plokštes išilgai. Išilgai siaurintoms plokšėms parenkant išilginio pjovimo vietą vadovaujamasi tuo, kad plokštės laikomoji galia nebūtų mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą ir plokštės skerspjūvyje armatūra būtų išdėstyta simetriškai. Iš anksto įtemptai armuotos kiaurymėtosios plokšės yra plačiai naudojami gaminiai surenkamoms perdangoms jau daugiau kaip 50 metų visame pasaulyje. Šių plokščių populiarumą šiais laikais lemia modernizuotas, ekonomiškas ir efektyvus gamybos būdas, įvairus plokščių aukštis ir didelė laikomoji galia, lygus apatinis paviršius ir ypatingai didelis perdangos surinkimo greitis.
AB „AKSA“ kiaurymėtosios plokštės (HCS) yra apskaičiuojamos ir gaminamos naudojant nepertraukiamo formavimo metodą, atsižvelgiant į užsakovo pateiktus aukštų planus, gaminių specifikacijas ir gaminių klojininius brėžinius. Įprasta apkrovimo schema plokštėms yra dviatramė sija su dviem galinėmis atramomis ir tolygiai paskirstyta skaičiuotine apkrova, nurodoma kN/m2 arba kPa. Vienas kN/m2 arba kPa (kilo Paskalis) yra lygus 100 kg/m2. Žinant reikiamą skaičiuotinę apkrovą bei gaminio ilgį, galima lengvai pasirinkti gaminio aukštį ir armavimą pagal AB „AKSA“ sudarytas laikomųjų galių lenteles.
Jei apkrovos schema skiriasi nuo įprastinės, t.y. plokščių gamyboje naudojamas technologinis betonas yra C40/50-XC3-XF1 arba C50/60-XC4-XF2 klasės, lynai Y1860S7 Ø9,3 mm arba Ø12,5 mm. Galimi plokščių aukščiai: 200, 220, 265, 300, 320, 400, 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50 tipai).
Projektavimas ir sertifikavimas
AB „AKSA“ HCS plokštės yra suprojektuotos ir pagamintos pagal Eurokodą EC2: EN 1992 kartu su EN 1168:2005 + A3:2011. Visa produkcija yra pažymėta CE ženklu ir turi gamybos sertifikatus, išduotus Statybos produkcijos sertifikavimo centro (SPSC). Gelžbetoninės perdangos plokštės gali būti pjaustomos išilgai ne mažesniu nei 45˚ kampu. Ekstruzinės perdangos plokštės standartiniu atveju yra be pakėlimo kilpų. Plokščių montavimui užsakovams nemokamai pateikiami specialūs griebtuvai, kuriuos po sumontavimo reikia grąžinti AB „AKSA“. Užsakovui pageidaujant už papildomą mokestį gali būti pagamintos kiaurymėtos gelžbetoninės perdangos plokštės su pakėlimo kilpomis (išilgai siaurintos plokštės visada gaminamos su pakėlimo kilpomis).
Naudojimo kameros ir montavimas
- AB „AKSA“ gaminamos ekstruzinės perdangos plokštės gali būti remiamos ant mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų.
- Plokščių montavimui skiriama papildoma priežiūra dėl jų griežto tvirtinimo ir tikslumo montavimo laikymo.

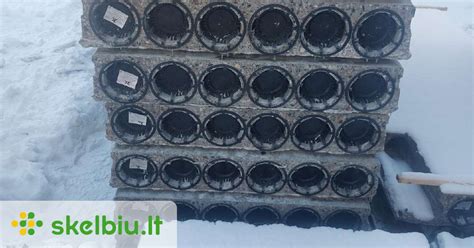

- Specialūs dangteliai užkimšia plokščių galus, užtikrinant sandarumą ir lengvą montavimą.
Ką svarbu žinoti projektuotojams ir statybininkams
Ekstruzinės kiaurymėtos plokštės ilgą laiką buvo populiarios dėl savo laikomosios galios ir lengvos montavimo. Svarbu tiksliai įvertinti apkrovos schemą ir pasirinkti atitinkamą plokštės aukštį bei armatūros išdėstymą. Jei apkrovos schema yra įprasta, laikomosios galių lentelės suteikia greitą atsaką dėl tinkamo plokštės aukščio. Jei apkrova skiriasi, būtina pasikonsultuoti su gamintoju dėl tinkamiausio sprendimo ir atitikties užsakytoje specifikacijoje nurodytoms sąlygoms.
Ekstruzinės perdangos plokštės gali būti pjaustomos išilgai, siekiant pritaikyti ypatingam projektui. Išilgino pjovimo kampas turi būti ne mažesnis nei 45˚. Tai užtikrina, kad plokščių laikomoji galia ir armatūra bus atitinkamai išdėstyti ir nebus pažeistos plokštės charakteristikos.
| Tipas | Aukščiai (mm) | C klasė betono | Armatūra |
|---|---|---|---|
| HCS20 | 200 | C40/50-XC3-XF1 | Y1860S7 Ø9,3 mm |
| HCS32 | 320 | C50/60-XC4-XF2 | Ø12,5 mm |
| HCS50 | 500 | C50/60-XC4-XF2 | Ø12,5 mm |
Kalbant apie gamybinę kontrolę ir sertifikavimą, AB „AKSA“ laikosi tarptautinių standartų, turi CE ženklinimą ir pasirašytus gamybos sertifikatus, užtikrinančius atitikimą kokybiškai gamybai ir garantuotą perdangų saugumą.
