Standartinių pertvarų profilių plotis: kaip pasirinkti ir taikyti įrengiant gipso kartono konstrukcijas

Knauf metaliniai profiliai skirti apkrovų nelaikančioms lubų, pertvarų, šachtų, sienų apkalų konstrukcijoms. Dėl nuolatinio Knauf produktų asortimento tobulinimo ir pritaikymo sausos statybos sistemoms mūsų klientai gali lengvai įrengti norimas konstrukcijas. Mūsų gaminami profiliai užtikrina maksimalų stabilumą, su jais sumontuotos konstrukcijos atitinka aukštus garso izoliacijos ir priešgaisrinės saugos reikalavimus. Knauf pažangios gamybos technologijos leidžia gaminti profilius atitinkančius aukščiausius kokybės ir saugumo reikalavimus. Tai garantuoja mūsų kokybės valdymo sistema sertifikuota pagal EN ISO 9001.

Gipso kartono pertvarų karkasui naudojami CW (statramsčiai) ir UW (gulekšniai) profiliai, o luboms - UD ir CD. Sieniniai profiliai žymimi CW arba UW, lubiniai - UD arba CD. Profilių plieno storis ir forma tiesiogiai lemia karkaso standumą, o tuo pačiu ir visos konstrukcijos patikimumą. Svarbu pasirinkti tokio metalo storio profilį, kuris nelinktų gręžiant ar kerpant bei užtikrintų savisriegių tvirtinimą. Dažnai rinkoje siūlomi profiliai gali būti plonesni ir ilgainiui rodyti susilpnėjimus - todėl Knauf siūlo atsakomybės kupinus sprendimus su 0,6 mm plieno storiu arba platesniais UA profilių variantais kai reikia didesnio sukietėjimo.

Standartinis profilių plotis ir jų pasirinkimas

• CW / UW profiliai: standartiniai plotis dažnai 50, 75, 100, 125, 150 mm, o ilgiausi - iki 5 m. CW nugarėlės turi H formos išpjovas kas 50 cm, kurios atlenkus suteikia erdę laidams.
• UD / CD profiliai: skirti luboms ir perimetro konstrukcijoms; UD dar vadinami gulekšniais, o CD - skersinėmis perimetrinėmis dalimis lubų karkasui. UD profiliai tvirtinami kas 80-100 cm esant patalpų aukščiams iki 3 m, o esant aukštesnėms pertvaroms - kas 50 cm.
• UA profiliai: naudojami kai reikalingos durų angos ar plačūs praėjimai, nors paprastai rekomenduojama juos naudoti tik kai tai būtina. UA profiliai turi ypatingą 2 mm plieno skardos storį nugarėlių briaunose ir sujungimo ypatumus.

Profilio storis ir jo reikšmė

Plieno storis tiesiogiai įtakoja profilio standumą ir visos konstrukcijos patikimumą. Siekiant gero rezultato, rekomenduojama naudoti profilius ne mažesnius kaip 0,6 mm plieno storio. Žaliava turi būti kokybiška, be aiškių defektų. Visi profiliai padengiami cinko ar dažų sluoksniu, kuris apsaugo plieną nuo korozijos. Profilių apsauga nuo korozijos - svarbus aspektas tiek sausose, tiek drėgnose patalpose, todėl siūlomi C1-C5-M antikoroziniai sluoksniai, priklausomai nuo aplinkos sąlygų.

Gamybinės linijos: lenkimo galimybės ir lankstūs profiliai

RisyWave - lentynoje esantis lankstus profilis gipso kartono konstrukcijoms, užtikrinantis platesnį dizaino laisvumą. Lankstus profilis lenkiamas pagal reikiamą spindulį ir pats išlaiko formą be papildomo sutvirtinimo. Su juo galima kurti išlenktas lubas, arkas, kupolus ir kitus sudėtingus elementus.

Lenktų formų pertvaros su RSX sistema gali būti įgyvendintos tiesiai statybų aikštelėje. Profilio plieno storis, ilgio pasirinkimas ir lenkimo kampai lemia galutinę konstrukcijos kokybę.

Profiliai sienoms ir pertvaroms

Gipso kartono pertvarų karkasui naudojami CW ir UW profiliai, o luboms - UD ir CD. Pagrindinės funkcijos - tvirtinimas, stabilumas, erdvių atskyrimas bei inžinerinių komunikacijų paslėpimas. Montuojant sienas, svarbu naudoti tinkamus tvirtinimo elementus (mūrvinės arba betonininės tvirtinimo detalės) priklausomai nuo pagrindo tipų.

• Perimetriniai UW profiliai tvirtinami prie grindų ir lubų kas 80-100 cm (atrodo gerai iki 3 m aukščio). Esant aukštesnėms pertvaroms - 50 cm.
• Vertikalūs CW profiliai įstatomi tarp UD perimetrinių profilių kas 60 cm (jei aukštis iki 3 m) arba 50 cm (jei aukštis didesnis).
• Durų angos formuojamos su CW arba UA profile, priklausomai nuo durų svorio ir plotų geometrijos. Durų angos taikomos kai pertvaros aukštis didesnis nei 2,6 m arba plotis > 0,9 m su svoriu > 25 kg.

Montavimo etapai apima perimetro profilių klijavimą Dichtungsband, laikymą tvirtinimo kampais ir kniedėmis. Tarpo tarp plokščių ir profilių dengiamas viršutine dalimi, o šalia plokščių - atitinkamais tarpiniais sluoksniais. Sienų apkalai gali būti montuojami tiek drėgnose, tiek sausose patalpose, naudojant drėgmei atsparias plokštes.

Gipso kartono plokščių tipai ir jų pasirinkimas

Knauf plokščių įvairovė leidžia pasirinkti atsižvelgiant į garso izoliaciją, ugnies saugą ir svorį. Pavyzdžiui, Blue ir Silentboard plokštės pasižymi aukšta garso izoliacija ir atsparumu smūgiams, o White ir Red - ekonomiškesnės ir gerai tinka standartinei izoliacijai. Didesnės plokščių masės gerina garso izoliaciją.

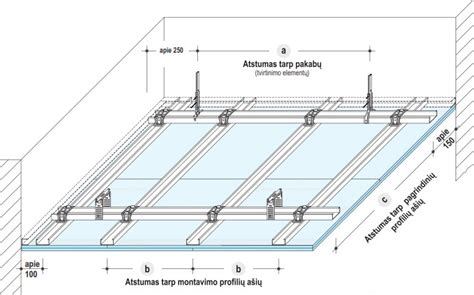

Lubų karkasas ir laikančios dalys

Lubų karkasą sudaro UD/ CD profilių poros su papildomomis detalėmis, priklausomai nuo apkrovos, atsparumo ugniai ir garso izoliacijos reikalavimų. Lubų sklandumą užtikrina slydimo arba šešėlinės siūlės, kurios leidžia konstrukcijai judėti be įtemptų siūlių. Slydimo siūlės įrengiamos naudojant specialias sandūros juostas Knauf Trenn-Fix ir papildomą sandarinimą Knauf Trennwandkitt.

Korozijos apsauga ir drėgnų patalpų sprendimai

Drėgnoms patalpoms naudojami C3 ir C5-M atsparumo korozijai profiliai. C3 profiliai tamsiai juodi, C5-M - mėlyni. Antikorozinis sienų ir lubų profilių paviršius užtikrina patikimą eksploataciją šlapiose aplinkose. Pjovimui rekomenduojama naudoti rankinį ar elektrinį pjovimo įrankį, o pjovimo kraštus dengti pilku antikoroziniu dažu.

Gipskartonio pertvaros montavimo gairės

Prieš montavimą pažymimos perimetro linijos ir atitinkamas aukštis. Perimetrinių profilų nugarėlių klijuojama Dichtungsband juosta. Jei reikia didesnės garso izoliacijos, viršuje ir apačioje būna papildomai dengiamas akustinis hermetikas. Pertvaros aukštis 3 m ir daugiau - naudojami 50 cm žingsniai tarp statramsčių. Jei aukštis iki 3 m - 60 cm žingsnis, o kartu su dviejų sluoksnių plokštėmis gaunama geresnė garso izoliacija.

Iš tikrųjų, perimetro profilių ir statramsčių derinimas turi būti atliekamas be liekanų tarpo ir su tvirtinimų taškais. Taip pat būtina užtikrinti, kad plokštės būtų tinkamai įžemintos ir palygintos su aplinka. Užbaigus perimetrinius darbus, sienos kampuose paliekamos deformacinės siūlės, kurios yra būtinos konstrukcijų judėjimui ir ilgaamžiškumui.

Užbaigus montavimą, būtina atlikti glaistymo darbus, o netolygi vietos užpildomos glaistu. Sienos ir pertvaros turi būti lygios ir estetiškai sutvarkytos, o plokščių siūlės - glaistomos be matomų įtrūkimų.
