Metalo lakštų valcavimas - tai plastinis metalų deformavimas, kurio metu plokšti lakštai praleidžiami tarp volelių, siekiant pakeisti jų formą, storį ir geometrinę struktūrą. Ši technologija leidžia išgauti įvairias formos detales: nuo paprastų cilindrų iki sudėtingų architektūrinių elementų. Dėl plačios taikymo srities ji yra kertinis žingsnis daugelyje pramonės šakų, įskaitant statybą, apdirbimą ir automobilių pramonę.
Metalo lakštų valcavimo principai ir proceso struktūra
Valcavimo procesas vyksta, kai lakštas bando būti išlenktas tarp viršutinių ir apatinių volelių. Tarpų nustatymas turi būti tikslus, o volų padėtys gali būti regliuojamos arba automatizuotos, siekiant užtikrinti nuoseklų kreivumą. Lakštas stabiliai laikomas ir šiame procese įgyjama norima forma, kurią galima naudoti tolimesniam apdirbimui arba galutiniam tiekimui klientui.
Karštas valcavimas - metalui kaitinant virš rekristalizacijos temperatūros, sumažina medžiagos takumo ribą ir leidžia kurti dideles išlenkimo formas, tačiau paviršiai dažnai turi oksidacijos plėvelę ir didesnes matmenų tolerancijas. Šaltasis valcavimas - žemesnėje nei rekristalizacijos temperatūroje - sustiprina medžiagą, suteikia tikslesnes matmenų tolerancijas ir itin glotų paviršių, tačiau gali būti sunkiau pasiekti didelius išlenkimus be papildomų įrankių.
Lakštinio metalo valcavimas ypač tinka kurti išlenktus cilindrus, kūgius, kampus ir sudėtingas architektūrines formas. Modernios valcavimo staklės dažnai naudoja kompiuterinį valdymą (CNC), leidžiantį įrašyti dažnai naudojamus nustatymus ir užtikrinti nuoseklumą per kelių etapų ciklą.
Staklių konfigūracijos ir jų pritaikymas
Staklės skardos lakštų valcavimui gali būti konfigūruojamos įvairiais būdais, atsižvelgiant į medžiagos storį, norimą išlenkimo spindulį ir produkcijos apimtis:

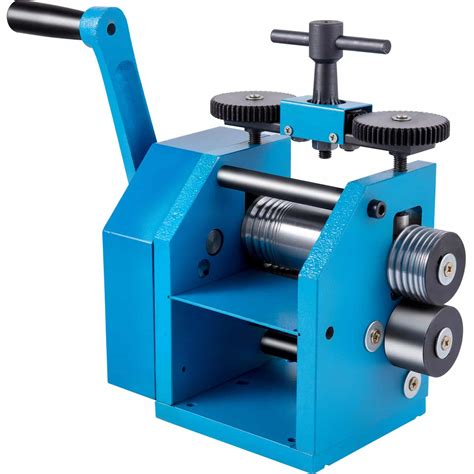

- Du aukštų frezavimo staklės - dvi apkrovinės pagrindinės volai sukasi vienoje kryptimi, paprastai lengva operuoti, bet ruošinį reikia grąžinti į įėjimo pusę.
- Trys aukštai - trys vertikaliai išdėstyti volai užtikrina nuoseklų valcavimą be dažnų ruošinio atitraukimo arba grįžimo.
- Keturi aukštai - du mažesni darbiniai volai ir du didesni atraminiai padeda užtikrinti tikslią storio kontrolę ir gali apdoroti kietesnes medžiagas; ruošinys stabiliai laikomas.
- Klasterinės staklės - keli volai išdėstyti taip, kad pagerintų atramą ir tikslumą, ypač naudojamos plonų lakštų valcavimui.
Specializuotos staklės siūlo vienai užduočiai pritaikytas funkcijas: slydimo volelių mašinos dažnai turi tris volelius ir gali kurti pradinius lenkimus lakštų kraštuose; plokščių lenkimo staklės naudojamos storesniems lakštams lenkti su hidraulinėmis sistemomis; keturių volelių staklėms būdingas platesnis procesas ir geresnė kontrolė, ypač kai reikia suformuoti pilnus cilindrus, kurie vėliau suvirinami.
Pagalba operacijai yra būtina: vadovavimas medžiagų tvarkymo sistemoms, matavimo įrankiai, lazerinės matavimo sistemos intensyviam kreivumo stebėjimui, šablonai ir matuokliai tikrina atitikimą specifikacijoms. Paviršiaus paruošimo ir apdailos įranga - valymui prieš valcavimą ir po jo - užtikrina aukštą kokybę ir mažesnę skylės atsiradimo riziką.
Technologijos ir įranga konkrečiai
Aktualios modernios linijos naudoja CNC valdymą (pavyzdžiui, Siemens Smart Line) ir hidraulinę pavarą, leidžiančią sklandžiai fiksuoti formavimo jėgą. Max. lakšto plotis dažnai siekia iki 2 metrų, o darbo ilgis - iki kelių metrų ar daugiau, priklausomai nuo modelio. Dažnai trumpuose aprašymuose minima jėga ir greičiai, pavyzdžiui, 11 kW motoras, lenkimo greitis 4 m/min, orentuotas į didelį našumą ir stabilumą.
Vienas pažengęs pavyzdys - keturvienių ritinių lenkimo mašina W12-8x3200. Ji skirta tiksliam plokščių valcavimui ir turi šias savybes: hidraulinė pavarų sistemos, keturi ritiniai (viršutinio 210 mm, apatinio 190 mm, šoninių 180 mm skersmuo), darbinis ilgis 3200 mm, 11 kW variklis, gebėjimas lenkti iki 8 mm storio metalo lakštus ir išankstiniam lenkimui iki 6 mm. CNC valdymas leidžia operatoriui nustatyti ir išsaugoti standartinius nustatymus, stebėti procesą ir atkuri kartotinius režimus.
Taikymo sritys apima vėdinimo ortakius, konstrukcinius elementus, mašinos dangčius, talpas, plieno įmūves ir pagal užsakymą pagamintas detales. Įranga leidžia atlikti pasikartojančias operacijas su mažais tolerancijų nuokrypiais, o naudojama programinė įranga ir duomenų bazės padeda pasirinkti optimalius parametrus pagal medžiagos tipą ir storį.
Tipai ir istorijos dalys: praktiniai pavyzdžiai iš čia pateiktos specifikacijos
Atskiras pavyzdys - itališko PARMIGIANI keturvėlių valcavimo staklės, skirtos tiksliam skardos valcavimui ir cilindrinių bei kūginių detalių gamybai. Taip pat pateikiama informacija apie naudotas ir naujas stakles, jų metus, veikimo valandas ir kokybės būklę. Tekste minima, kad staklės gali būti naudojamos medinių stulpų ar kuolų gamybai, taip pat lakštų valcavimui dėl plataus dydžių diapazono ir skirtingų medžiagų parinkčių.
Be to, tekste įtraukti keli aprašai apie papildomą įrangą, pvz., transportavimo, matavimo ir šildymo įrangos diagramas, kurios užtikrina pilną proceso valdymą nuo ruošinio paruošimo iki galutinio produkto. Taip pat išryškinama, kad daug procesų gali būti atlikta vienoje gamybos grandinėje - nuo valcavimo iki lazerinio pjovimo, gręžimo, virinimo ir tekinimo - kas pagerina laiką, kokybę ir bendrą efektyvumą.
Parametrai, matavimai ir valdymas
Valcavimo proceso metu keli pagrindiniai kintamieji lemia rezultatą: ritinio tarpas, ruošinio storio pasikeitimai, temperatūros pokyčiai, tepimo sąlygos ir laikui bėgant atsirandantis dėvėjimasis. Šie parametrai gali būti stebimi realiu laiku, o modernios sistemos - adaptyvus algoritmus - automatiškai koreguoja nustatymus, kad būtų palaikomas nuoseklus kokybės lygis ir maksimali našumo riba.
Matematiniai ryšiai padeda inžinieriams prognozuoti rezultatų pokyčius: pavyzdžiui, storio sumažėjimas d = t0 - t1, į kurią įtraukiami pradinio storio (t0) ir galutinio storio (t1) parametrai. Išlankstymo skaičiavimai naudoja formules Išlankstymas = (OD - Thk) × π, kur OD - norimas išorinis skersmuo, Thk - medžiagos storis. Taip pat svarbu apskaičiuoti lenkimo jėgą ir ruošinio plotį, kad išvengti netikslumų ir gedimų.”
Pramonės taikymas ir praktinės naudos
- Stiklinės ir plokštuminės konstrukcijos, oro kanalų ir pramoninių įrenginių dalys.
- Interjero detalės, automobilių pramonė, baldų furnitūra - ten, kur reikalingas tikslus paviršiaus lygumas ir simetriškumas.
- Profesionalios laikmenos, kurios reikalauja didelio našumo ir nuoseklumo mažų partijų ir serijinės gamybos grafikuose.
Integruotas gamybos požiūris, kai valcavimas vyksta kartu su pjovimu lazeriu, gręžimu, virinimu ir tekinimu, leidžia sutrumpinti gamybos laiką, sumažinti logistikos išlaidas ir užtikrinti aukštą kokybę. Tokiu būdu užsakovams suteikiama galimybė pristatyti pilnus sprendimus iš vieno šaltinio, sumažinant klaidų ir perdavimo riziką tarp tiekėjų.
Apibendrinimas
Staklės skardos lakšto valcavimui atlieka kritinį vaidmenį modernioje metalo pramonėje: suteikia galimybę kurti įvairias lenkimo formas, užtikrina tikslų matmenų kontrolę ir didelį našumą. Naujos kartos CNC valdymas, hidraulinės pavaros ir įvairios konfigūracijos leidžia įmonėms prisitaikyti prie skirtingų projektų ir serijinių užsakymų reikalavimų, kartu sumažinant laiką ir eksploatacines išlaidas.
