Srovės nuotėkio matavimo replės ir elektros testeriai: nuotėkio srovės matavimo principai, taikymas ir naujausios technologijos

Šiame straipsnyje aptariami srovės nuotėkio matavimo replės ir elektros testeriai, jų funkcijos, taikymo sritis bei susijusios technologijos. Pateikiama informacija remiasi pateiktu turiniu, kuriame išryškinama, kaip šie prietaisai leidžia aptikti izoliacijos pažeidimus, matuoti nuotėkio sroves ir užtikrinti saugų bei efektyvų elektros tinko patikrinimą.

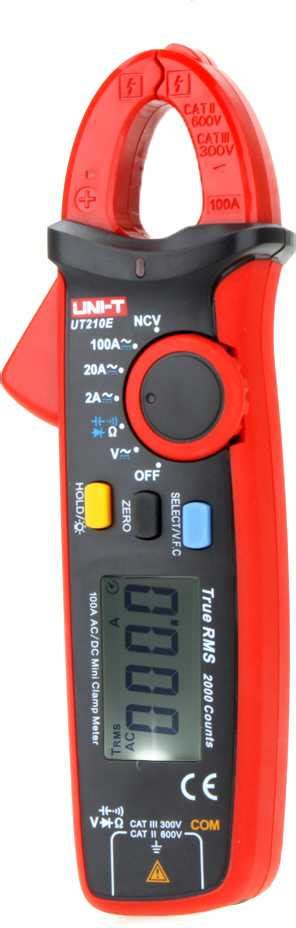

Nuotėkio srovės matavimo replės

Srovės nuotėkio matavimo replės 10 mkA..100 mA AC, srovė 0..100 A AC, V AC, Ohm, Continuity. Izoliacijos pažeidimų aptikimui veikiančiuose įrenginiuose.

Replės leidžia matuoti nuotėkio sroves, kurios atsiranda kai elektros laidininko izoliacija yra pažeista ir pažaidoje atsiranda papildomas srovės nuotėkis aplenkiantis pagrindinio laidininko grandinę ir tekantis per gruntą, įrenginio korpusą, pastato konstrukciją ir panašiai.

Šis įrankis yra kompaktiško dizaino, todėl jį patogu turėti rankinėje ar kišenėje. Guminė apsauga apsaugo prietaisą nuo kritimo, todėl tai idealus prietaisas atliekant elektros patikrinimus vykdant periodinius įrangos priežiūros darbus.

Srovės nuotėkio matavimo replės gali būti naudojamos įrenginiams, kur svarbu įvertinti izolacijos būklę be visiško įrenginio atjungimo. Tačiau izoliacija turi būti patikrinta, pavyzdžiui, pagal VDE 701/702 standartą.

Elektros testeris: funkcijos ir taikymas

Elektros testeriu galima matuoti apkrovų iki 100 A nuotėkio sroves iki 100 mA. Taip pat testeris matuoja nuotėkio sroves, kurios atsiranda dėl pažeistos izoliacijos ir papildomo nuotėkio, tekančio aplenkiant pagrindinį laidininką ir pasiekiančio žemę, įrenginio korpusą ar pastato konstrukciją.

Elektros testeris gali išmatuoti nuotėkio sroves ir parodyti jas ekrane, kas leidžia lengvai identifikuoti pažeidimus. Be to, testeris matuoja kintamos įtampos elektros srovę, įtampą iki 600 VAC, varžą ir grandinės vientisumą (Continuinty).

Prietaisas yra idealus elektrikams, vadovaujantis VDE standartais. Kompaktiškas dizainas leidžia įsidėti į kišenę, o, esant ribotoms erdvėms, galima atlikti patikrinimus net ir tada, kai įranga negali būti atjungta. Tokie patikrinimai ypač svarbūs periodinės įrangos priežiūros metu.

Standartai, taikymo vietos ir patikimumas

Elektrinis testeris atliekamas laikantis VDE standartų, pavyzdžiui, nuotėkio srovių matavimai ir izoliacijos įvertinimas gali būti taikomi vietose, kur mašinos negali būti atjungtos, tačiau izoliacija turi būti patikrinta. Praktinis naudojimas apima apkrovų ir nuotėkio srovių matavimą bei grandinės vientisumo tikrinimą.

Svarbu užtikrinti, kad matavimo priemonės atitiktų saugos ir kokybės reikalavimus, o įrangos patikra būtų atlikta laikantis atitinkamų standartų (VDE).

Technologijos naujovės ir integruotos sprendimų linijos

Novosios technologijos elektromovų sulydymo srityje rodo, kad sulydymo movų gamyboje naudojama naujausia įranga ir metodai. Elektromovų sulydymo technologija yra naujesnė negu sandūrų sulydymo. Visur, kur reikia matuoti ir tvarkyti stiprias sroves, WAGO srovės transformatoriai yra pirmasis pasirinkimas.

WAGO srovės transformatoriai ir energijos skaitikliai (MID) papildomai įtraukiami į sprendimus. Kištukiniai srovės transformatoriai naudojami sistemose, kuriose negalima matuoti didelių apkrovų srovės tiesiogiai. 855 serijos įtampos nuėmikliai yra puikus sprendimas prijungti matavimo įtampą esamose sistemose, kur kontaktavimas atliekamas per IDC jungtį.

Galiniai moduliai - din bėgelio montuojami energijos matavimo blokai - leidžia matuoti srovės ir įtampos vertes trifaziame maitinimo tinkle nuotoliniu būdu, iš valdymo lygmens. Išmatuotos vertės, tokios kaip aktyviąją, pilnutinę, reaktyviąją galią, energijos sąnaudas, galios faktorių, fazinį kampą ir dažnį, gali būti peržiūrimos per Modbus sąsają, prisitaikant prie įvairių energijos valdymo sistemų.

Energijos taupymas tampa naudingas ir aplinkai, ir verslui: tinkama analizė ir reikiami veiksmai gali padėti gauti tvarų pelną. Tokios sistemos svarbios įmonėms, kur energijos duomenų registravimas padeda mažinti sąnaudas ir didinti efektyvumą.

Praktiški patarimai naudotojams

• Prieš matavimus įsitikinkite, kad izoliacija nėra pažeista ir remontai galimi tik laikantis saugos normų.
• Naudokite replės ar testerio funkcijas pagal nustatytus standartus (VDE), ypač atliekant nuotėkio srovių matavimus ir izolacijos patikrą vietose, kur mašinos gali būti paliktos nepriklausomai.
• Patikrinkite, ar matavimo įranga atitinka įtampų diapazoną (iki 600 VAC arba didesnį, priklausomai nuo modelio).
• Integruokite matavimo duomenis į energetikos valdymo sistemas, naudodami Modbus ar MID atitinkančius įrankius.

Naudos ir taikymo pavyzdžiai

• Aptikimas izoliacijos pažeidimų vietose, kur nėra galimybės atjungti įrenginio.
• Periodinės įrangos patikros metu: nuotėkio srovių matavimas ir greita diagnostika.
• Smart energijos valdymo sistemų integracija su DIN bėgelio moduliniais sprendimais, leidžiant realiu laiku stebėti srovės ir įtampos parametrus.

Tarpiniai duomenys ir techniniai parametrai

1. Srovės nuotėkio matavimo replės: 10 mkA..100 mA AC; srovė 0..100 A AC; matavimo diapazonai - AC įtampa, Ohm, Continuity.
2. Elektros testeris: matuoja nuotėkio sroves iki 100 mA, apkrovas iki 100 A; įtampa iki 600 VAC; matuoja varžą ir grandinės vientisumą.
3. WAGO transformatoriai ir MID skaitikliai užtikrina patikimą energijos matavimą trifaziame tinkle ir įtraukimą į Modbus ryšius.

Įtrauktų vaizdų ir jų funkcijų sąrašas

Infografikos ir vaizdinės priemonės padeda įsivaizduoti matavimo procesus ir įrangos išdėstymą.

Šaltiniai rodo, kad naujos technologijos elektromovų sulydymo srityje leidžia pasiekti didesnį patikimumą ir spartų darbų atlikimą.

Santrauka / Apibendrinimas

Šio straipsnio tikslas - suteikti išsamią apžvalgą apie srovės nuotėkio matavimo replės ir elektros testerio funkcijas, jų taikymo sritis, saugos reikalavimus bei naujausias technologines tendencijas. Taikant šias priemones galima tiksliai įvertinti izoliacijos būklę, aptikti pažeidimus ten, kur negalima atjungti įrenginių, o integruojant modernias transformatorių ir energijos skaitiklių sistemas - valdyti energijos vartojimą efektyviau.
