Specializuota bituminė stogo danga ir įranga: montavimo komplektas saulės moduliams

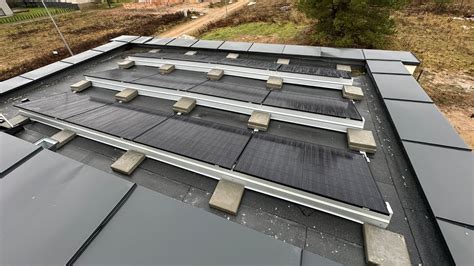

Montavimo konstrukcijų komplektas skirtas saulės modulio montavimui ant bituminės (bituminių čerpelių) stogo dangos. Rinkinį sudaro visos reikalingos dalys, skirtos vieno vertikalaus (portretu) saulės modulio montavimui. Kiekvienam papildomam moduliui turite pasirinkti atitinkamą konstrukcijos kiekį. Komplektas yra pilnai paruoštas montavimui ir turi visus reikalingus komponentus.

Pavyzdžiui, jeigu norite sumontuoti du modulius - turite rinktis du komplektus, jei tris modulius - turite rinktis tris komplektus ir t.t.

Vieną montavimo komplektą sudaro:

• Galinis spaustukas sidabrinės arba juodos spalvos (komplektuojamas su M8 tvirtinimo varžtu ir stumdoma gilze M8, kiekis parenkamas pagal įsigyjamų komplektų kiekį)
• Vidurinis spaustukas sidabrinės arba juodos spalvos (komplektuojamas su M8 tvirtinimo varžtu ir stumdoma gilze M8, kiekis parenkamas pagal įsigyjamų komplektų kiekį)
• Tvirtinimo kablys ir reikalingi priedai (komplektas parenkamas pagal suminį modulių plotį, dalijant šį iš 1,2 m. ir apvalinant į didesnę pusę, iki sveikojo skaičiaus)
• Montavimo profilis 40x40x3300 (komplektas parenkamas pagal suminį modulių plotį, numatant spaustukų tvirtinimo atstumus ir 3% užlaidas)
• C120 profilio jungtis (komplektuojama su komplektais nuo 3 modulių, parenkama pagal profilių skaičių)
• Šešiakampis varžtas A2 M10x20 (komplektuojama su komplektais nuo 3 modulių profilio sujungimui, parenkama pagal profilių skaičių)
• Flanšinė veržlė A2 M10 (komplektuojama su komplektais nuo 3 modulių profilio sujungimui, parenkama pagal profilių skaičių)
• Profilio galų sidabrinis arba juodas kamštis 40×40

Papildomus komponentus galite įsigyti montavimo konstrukcijų kataloge, mūsų el. parduotuvėje.

Kokybiškos saulės elektrinės modulių tvirtinimo konstrukcijos

• Sistema skirta šlaitiniams stogams
• Apskaičiuota vertikaliam modulių montavimui (norint montuoti horizontaliai - būtina įsigyti papildomų komponentų)
• Patikrintos profesionalių Solet montuotojų
• Gamintojo garantija: 10 metų
• Medžiaga: nerūdijantis plienas, aliuminis

Profilinė sistema itin naudinga tuo, kad modulius pakelsite šiek tiek aukščiau stogo dangos - moduliai lengviau aušinsis, to pasekoje veiks efektyviau.

• Konstrukcijos kilmė: Lenkija
• CE sertifikatas

Saulės elektrinės tvirtinimo komplekto montavimo instrukcija ant bituminės dangos nuožulnaus stogo

Reikalingi elementai:

• L-formos kabliukas (kat. nr. 20255R, 20255)
• TCS varžtas (kat. nr.50860)
• Montavimo profilis (kat. nr. 34207-34414)
• C120 jungtis saulės moduliams (kat. nr.50120)
• Įvadas su sriegiu (kat. nr.50032)
• Galinis spaustukas (kat. nr.10ZXX/10ZXXR)
• Vidurinis spaustukas (kat. nr. 10U24/10U24R)
• Šešiakampis varžtas M10x20 (kat. nr.50120)
• Flanšinė veržlė M10 (kat. nr. 5010K)
• Šešiakampis varžtas M8 (kat. nr. 50816-50830)

1. Užtvirtinkite S formos kablius TCS varžtais (kat. Nr. 50860). Išgręžkite vietas, kuriose tvirtinsite TCS (naudokite 6 arba 8mm grąžtą). Nustatę lentas po veltiniu, uždėkite S formos kabliukus (kat. Nr. 20255R, 20255) virš jų.
2. Uždėję ir pritvirtinę kablius, ant jų uždėkite tvirtinimo profilius.
3. Užveržkite montavimo profilius šešiakampiais varžtais M10x20 (kat. Nr. 501020) ir flanšinėmis veržlėmis (kat. Nr. 5010K).
4. Montavimo profilius priveržkite šešiakampiais varžtais M10x20 (kat. Nr. 501020) ir flanšinėmis veržlėmis (kat. Nr. 5010K).
5. Naudodami antrąją adapterio angą, pritvirtinkite montavimo profilį naudodami šešiakampius varžtus M10x20 (kat. Nr. 50120) ir flanšines veržles M10 (kat. Nr. 5010K).
6. Įdėkite aliuminio drenažą į profilius (kat. nr. 50032).
7. Sujunkite du profilius C120 jungtimis naudojant šešiakampius varžtus M10x20 (kat. nr. 501020) ir flanšines veržles M10 (kat. Nr. 5010K).
8. Prie aliuminio drenažo, kuris yra ant profilių, pritvirtinkite metalinius galinius spaustukus (kat. Nr. 10XX/10ZXXR) naudodami veržliaraktį M8** (jie turi būti įsukti į aliumininį drenažą), neperveržkite jų, kad ateityje išvengtumėte nesklandumų, jei reikėtų keisti modulius.
9. Tuščius kanalus užims vidurinis spaustukas (kat. Nr. 10U24/10U24R).

Apie bituminę stogo dangą

Bituminė prilydoma danga - vienas patikimiausių ir dažniausiai naudojamų sprendimų plokštiems stogams, kuriems keliami aukšti sandarumo, patvarumo ir ilgaamžiškumo reikalavimai. Ji gaminama iš modifikuoto bitumo, papildyto elastomerais arba plastomerais, kurie suteikia medžiagai elastingumo bei atsparumo tiek šalčiui, tiek karščiui. Konstrukciją sutvirtina poliesterio arba stiklo pluošto armavimas, todėl danga tampa itin tvirta, mažiau pažeidžiama ir gali tarnauti kelis dešimtmečius net sudėtingomis klimato sąlygomis.

Pagrindiniai privalumai:

• ✅ Puiki hidroizoliacija - sandari danga patikimai apsaugo stogą nuo lietaus, sniego bei tirpstančio ledo poveikio, todėl sumažėja rizika, kad į konstrukcijas pateks drėgmė.
• ✅ Atsparumas temperatūrų svyravimams - net ir dideli šalčio bei karščio kontrastai nesukelia dangos įtrūkimų ar deformacijų.
• ✅ Mechaninis tvirtumas - ji atspari plyšimams, krušos poveikiui, intensyvesniam vaikščiojimui ant stogo bei kitoms apkrovoms.
• ✅ Dvipusis prilydymas - karštu būdu prilydoma tiek apatinė, tiek viršutinė dalis, todėl užtikrinamas maksimalus sukibimas su pagrindu.
• ✅ Patvarumas - tinkamai prižiūrima danga gali tarnauti 20-30 metų, o kai kurie gamintojai suteikia ilgesnę garantiją.

Galimi trūkumai:

• ❌ Montavimo sudėtingumas - darbams reikalinga speciali įranga ir patyrę specialistai.
• ❌ Karšto prilydymo technologija - naudojama atvira liepsna, todėl būtinos griežtos saugos priemonės.
• ❌ Didelis svoris - lyginant su PVC ar EPDM dangomis, bituminė yra sunkesnė, todėl gali tekti papildomai stiprinti stogo konstrukcijas.
• ❌ UV spindulių poveikis - ilgainiui gali mažinti elastingumą, todėl rekomenduojama naudoti apsauginį sluoksnį.
• ❌ Priežiūros poreikis - kas kelerius metus rekomenduojama atlikti profilaktinę apžiūrą ir pašalinti smulkius pažeidimus.

Techninės specifikacijos (priklauso nuo gamintojo):

• Storis: 3-5 mm, priklausomai nuo sluoksnių.
• Temperatūrinis atsparumas: nuo -20 °C iki +100 °C.
• Armavimas: poliesterio arba stiklo pluošto tinklelis.
• Vandens įgeriamumas: mažiau nei 0,2 %.
• Sukibimas: užtikrinamas karšto prilydymo būdu.

Bituminė prilydoma danga puikiai tinka tiek naujų stogų įrengimui, tiek senų renovacijai. Ji pasižymi puikia hidroizoliacija, atsparumu temperatūrų svyravimams, mechaniniu tvirtumu ir patvarumu.

Bituminės stogų dangos - vienos iš ilgaamžiškiausių plokščių stogų dangų rūšių, kurios lengvai tarnauja iki 30 metų! Stogui reikia minimalaus nuolydžio, kad ši danga būtų uždengta.

Bituminė ritininė medžiaga - statybų pasaulyje viena iš žinomiausių plokščių stogų dangos rūšių. Šios medžiagos skiriasi tarpusavyje savo modifikatoriais, t. y. papildomomis pridėtomis savybėmis.

• Medžiagos, iš abiejų pusių padengtos folija. Jos naudojamos kaip apatinis stogo kilimo sluoksnis, kaip pagrindas arba grindų hidroizoliacija.
• Medžiagos, iš vienos pusės padengtos plėvele, iš kitos - pabarstu. Šios medžiagos naudojamos kaip viršutinis stogo kilimo arba pamatų hidroizoliacijos sluoksnis.
• Medžiagos, padengtos plėvele iš vienos pusės ir smulkiais milteliais (smėliu) iš kitos.

Prieš dengiant medžiagą, stogo paviršius turi būti visiškai išlygintas ir nuvalytas. Jei po dengiamąja medžiaga nėra senos dangos, prieš dengiant ritininę medžiagą betono paviršius arba išlyginamasis sluoksnis turi būti apdoroti grunto mišiniu (primeriu). Kadangi šis mišinys yra mažo klampumo, jis įsiskverbia į gruntuoto paviršiaus poras ir suriša dulkes, kurios dažniausiai lieka po paviršiaus valymo. Kai gruntas išdžiūsta, galima dengti medžiagą, naudojant dujinį degiklį, glaistyklę siūlių sandarinimui ir pjovimo peilį. Dengiant medžiagą, nereikia nuimti nuo jos polimerinės apsauginės plėvelės, nes ji visiškai sudega, kaitinant medžiagą degikliu.

Prieš dengiant medžiagą ją reikia priderinti, padarant žymes. Jei reikia, medžiaga turi būti pritaikyta naudojant stogdengio peilį. Palaipsniui kaitinant kaitinamos medžiagos apatinį (klijuojamą) sluoksnį ir tuo pačiu šildant pagrindą (arba anksčiau priklijuoto izoliacijos sluoksnio paviršių), ritinys išvyniojamas ir medžiaga tvirtai prispaudžiama prie pagrindo. Ritininė medžiaga turi būti dengiama su persidengimais. Šoninių persidengimų plotis turi būti nuo 7 iki 10 cm, o galinių - nuo 10 iki 15 cm. Šoniniams persidengimams medžiagoje su stambiais grūdeliais per visą ilgį palikta 7-10 cm pločio juosta be pabarsto.

Stogas - tai daugiau nei stogo dangos lakštai. Tai sistema, kurioje svarbi kiekviena dalis. Nesvarbu ar tai mažas sraigtelis, sandarinimo tarpinė, lietvamzdžiai, pakalimų profiliai, skardos lankstiniai, difuzinės stogo plėvelės, ar kiti Ruukki stogo komplekto elementai, visi jie gali daryti didelę įtaką stogo sandarumui, saugumui, ilgaamžiškumui ir patrauklumui.

Ruukki stogo medžiagų asortimentas:

1. stogų dangos lakštai
2. lankstiniai ir lygi skarda
3. lietaus vandens nuvedimo sistemos
4. pakalimų profiliai
5. stogo tilteliai
6. sniego užtvaros
7. stogo ir sieninės kopėčios
8. stogo tvorelės
9. difuzinės ir antikondensacinės plėvelės
10. ventiliaciniai kaminėliai
11. sraigtai
12. saulės modulių tvirtinimo elementai, įvairios sandarinimo juostos ir kt.

Pasirinkite, kurie stogo dangos profiliai (valciniai, čerpiniai ar trapeciniai) ir spalvos labiausiai tinka jūsų namui. Ruukki lietaus nuvedimo sistemas galima montuoti ant bet kokių šlaitinių stogų, ne tik plieninių. Kelių skersmenų, skirtingų spalvų sistemą galima pritaikyti įvairiems sprendimams. Lentelių imitacijos, plieniniai ventiliuojami stogo pakalimų profiliai itin ilgai išlaiko gerą estetinį vaizdą, nesibanguoja. Nerūdijančio plieno sraigtai pasislepia dedant sekantį lakštą, kampiniams sujungimams ir kraštams siūlomi estetiški spec. elementai. Per stogo ventiliacijos funkcionalumą užtikrinančius, kas trečioje "lentelėje" perforuotus tarpelius nepralenda širšės, laukinės bitės ar kt.

Ruukki saulės kolektorių tvirtinimo atramos suprojektuotos taip, kad būtų tvirtos, užtikrinamas pakankamas vėdinimo tarpas po moduliais, kad nebūtų aštrių briaunų ir kad būtų išvengta galvaninės korozijos rizikos.

Ruukki siūlo savo gamyklose pagamintus standartinius arba pagal spec. užsakymą gaminamus, iki 8 m ilgio stogo lankstinius valciniams Classic, čerpiniams ir trapecinių lakštų stogams: kraigus (tiesius ir apvalius), kraigų jungimo detales Y, T, kaminėlius ir spec. detales kraigo vėdinimui, karnizus, vėjalentes, sąlajas, įvairius vidinius kampus, jungimo prie sienos detales ir kt.

Siūlome įvairius apšiltintus ventiliacinius kaminėlius, neapšiltintus alsuoklius ir kaminėlius su el. ventiliatoriais, 125 arba 110 mm diametro. Ventiliacinių kaminėlių pagrindai parenkami atitinkamai pagal stogo dangos profilį ir spalvas. Antenoms ar. kt. stogo įvadams siūlome sandarius, 12-254 mm įvadų lizdus.

Ruukki stogo plėvelės išsiskiria itin geromis techninėmis savybėmis ir ilgaamžiškumu. Siūlome platų asortimentą tarpinių, parenkamų pagal stogo dangos profilį, akustines tarpines, užtvaras nuo paukščių (dar vad. Kompanijos Ruukki ir VELUX yra ilgamečiai prekybos partneriai, todėl patraukliomis kainomis galime pasiūlyti platų asortimentą stogo langų (dar vad. stoglangiais), šviesos tunelių, stoglangiams skirtų užuolaidėlių, žaliuzių, montavimo komplektų bei įvairių kitų stogo langų priedų. Populiariausias stogo langų pozicijas palaikome ir vietiniuose Ruukki sandėliuose. Siūlome ne tik įprastus (šešiakampius) stogo sraigtus su kokybiškomis tarpinėmis, bet ir naujuosius, sparčiai populiarėjančius, gerokai kompaktiškesnius ir sandaresnius "Ruukki LP" (Torx) stogo sraigtus. Paslėptų sraigtų atveju, t.y. Jei dengiant stogą atsirado įbrėžimas ar kt. buvo pažeistas stogo dangos viršutinis polimerinis sluoksnis - laikui bėgant pažeistoje vietoje gali prasidėti korozija. Šis gidas padeda įvertinti ir pasirinkti jūsų stogui, fasadui, lietaus nuvedimo sistemai, lankstiniams ar kitiems stogo elementams labiausiai tinkančias polimerines dangas, atsižvelgiant į vietovę, atsparumą korozijai, UV spinduliams, pageidaujamą valymo ar remonto periodiškumą ir kt. Žr.

Atsakysime į jūsų skambučius darbo dienomis, nuo 8 iki 17 val.

Ritininės dangos klijavimo procesas

1. Ritininės dangos klijuojamos taip: pakaitinus jų apatinį paviršių, sudega bitumo sluoksnį dengianti polietileno plėvelė ir išsilydo dalis bitumo masės, esančios po pagrindo sluoksniu. Taip medžiagą palaipsniui kaitinant ir išvyniojant ritinį, ji prilydoma prie stogo paviršiaus. Ritininės prilydomosios dangos pakaitinimui naudojami specialūs dujiniai degikliai, turintis 10 m ilgumo guminį vamzdelį su reduktoriumi, kuris prijungtas prie propanu pripildyto baliono. Dujų degiklis yra su liepsnos reguliatoriumi.
2. Prieš klojant ritininę dangą, stogas gerai nuvalomas ir paruošiamas. Prilydomoji danga pradedama kloti nuo žemiausios nuolydžio vietos. Kitos eilės juostos užleidžiamos ant jau paklotosios. Ritinys išvyniojamas ir nustatoma tiksli jo klojimo kryptis. Tuomet jis vėl suvyniojamas.
3. Vėl ritinį išvyniojant, dangos, esančios ritinyje, apatinis paviršius kaitinamas degikliu. Stogdengys, eidamas dangos paviršiumi, vedžiodamas degiklį iš vieno ritinio galo į kitą kaitina dangą tokiu intensyvumu, kad prieš ritinį tekėtų išsilydžiusio bitumo bangelė, dangos juostos šonuose ištrykštų 1,0 - 1,5 cm pločio bituminės masės.
4. Klojant kitą dangos eilę, pirmojo ritinio danga šiek tiek sutrumpinama. Taip daroma tam, kad dangos juostų kampai nesutaptų viename taške.
5. Dengiant antrą (viršutinį) prilydomosios dangos sluoksnį, kraštinės (pirmos) eilės juostos yra perpjaunamos išilgai per pusę. Tokiu būdu jas susiaurinus, išvengiama išilginių siūlių persidengimo. Tuo sumažinama vandens pratekėjimo galimybė.
6. Jungiant dviejų ritinių, klojamų toje pačioje eilėje ir ta pačia kryptimi, dangų galus, antro ritinio dangos galas 10 - 15 cm užleidžiamas ant paklotosios dangos galo. Prieš tai pakloto ritinio dangos galas pakaitinamas, bitumas suminkštėja, pabarsto grūdeliai nugrimzta į bitumą, tuo pagerindami susilydymą.
7. Išilginės siūlės formavimas paprastesnis - gaminant prilydomas dangas viršutiniam sluoksniui, viename dangos šone paliekama 10 cm pločio bitumo masės juosta, kuri nebarstoma skalūnu, o padengiama polietilenine plėvele. Taip užleidžiant dviejų lygiagrečių juostų dangas, jos geriau susilydo. Per siūles ištryškęs bitumas barstomas pabarstu - skalūnu.
8. Prilydoma ritininė danga, ją pakaitinus, tampa plastiška, todėl ja patogu užtaisyti visas jos susilietimo su parapetais, ventiliacinių kaminėlių vamzdžiais ir kitomis konstrukcijomis vietas.

Stogo dangos prijungimo prie vertikalių paviršių vietose, kaip pvz., sienų, parapetų, švieslangių, šachtų ir kitų konstrukcijų, po stogo danga reikia įrengti ne žemesnę kaip 60 mm aukščio nuožulą su 450 kampu. Klojant stogo dangą ant vertikalių plokštumų, mūras turi būti nutinkuotas cementiniu arba hidroizoliaciniu skiediniu arba mūro siūlės visiškai užpildytos, o jų paviršius išlygintas. Stogo dangą ventiliacinių kaminėlių zonoje reikia sustiprinti vienu papildomu dangos sluoksniu.

Priimant medžiagas objekte, privaloma patikrinti, ar visos važtaraštyje įrašytos medžiagos buvo atvežtos. Pagrindas, ant kurio bus sandėliuojami padėklai, turi būti lygus ir tvirtas. Paletės išardomos, užkėlus jas ant stogo konstrukcijos.

Plokščiuose stoguose kondensatas susidaro, kai šiltas vidaus oras laisvai pakyla iki stogo konstrukcijų ir susiduria su šalčiu per stogo paviršių.

Bituminės mastikos stogų ir pamatų hidroizoliacijai jau daugelį metų yra vienas populiariausių sprendimų konstrukcijų apsaugai nuo drėgmės, vandens prasiskverbimo, korozijos ir puvimo. Pamatų hidroizoliacija - viena svarbiausių statinio ilgaamžiškumo sąlygų. Požeminės konstrukcijos nuolat veikiamos drėgmės, gruntinio vandens ir agresyvių cheminių medžiagų, todėl būtina patikima apsauga.

Šiuolaikinės bituminės mastikos pamatams yra paruoštos naudojimui - jų nereikia kaitinti. BITUMINA - ekonomiška, tirpiklių pagrindu pagaminta, greitai džiūstanti bituminė mastika, skirta požeminių konstrukcijų apsaugai nuo drėgmės. Ji efektyviai atstumia vandenį, yra chemiškai atspari ir saugo paviršius nuo korozijos. PLASTIMUL 2K SUPER - dviejų komponentų, be tirpiklių, labai elastinga hidroizoliacinė emulsija su polistireno granulėmis.

Stogo danga nuolat veikiama lietaus, sniego, UV spindulių, vėjo ir temperatūros svyravimų, todėl laikui bėgant atsiranda plyšių, nesandarumų ar mikroįtrūkimų. MP-51 - elastinga, pluoštu armuota, nebrangi mastika, tinkama įvairaus dydžio stogo defektams. POLYLASTIC - vandens pagrindo elastomerinė bituminė mastika, skirta įvairių paviršių hidroizoliacijai. Ji pasižymi puikiu sukibimu, atsparumu UV spinduliams ir aplinkos poveikiui.
