Šiame vadove apžvelgiama grandinių plokščių surinkimo (CCA/PCB) proceso ilgųjų nuoseklumų, litavimo metodų ir kokybės kontrolės aspektai: nuo SMT, banginio litavimo iki DIP litavimo, su GK patarimais saugumo ir klaidų prevencijos kontekste. Pateikiama aiški terminologija, įrankiai, procesų trūkumai bei praktiški sprendimai siekiant maksimaliai geros kokybės ir efektyvumo.
Kas yra grandinės plokštė ir ką apima jos surinkimas
Grandinės plokštės surinkimo procesas (CCA arba PCB surinkimas) - tai elektroninių komponentų montavimas, litavimas, tikrinimas ir bandymas ant plokštės, siekiant sukurti veikiantį elektroninį mazgą. Terminas CCA dažnai vartojamas aviacijos, kosmoso, gynybos, medicinos ir pramoninės elektronikos srityse, kur reikalaujama patikimumo dokumentacijos ir atsekamumo. PCB plokštės surinkimas yra platesnis terminas, kuriame įtraukiami SMT, DIP, BGA ir kiti litavimo bei testavimo metodai.
Litavimo būdai ir jų tinkamumas
Grandinės plokščių surinkimui naudojami trys pagrindiniai litavimo būdai. SMT komponentai dedami ant paviršiaus ir lituojami reflow krosnyje; kiaurymių komponentai turi laidus, einančius per išgręžtas skyles ir lituojami priešingoje pusėje; BGA reikalauja specialaus lydymo po mazgą.
- SMT litavimas: paviršiaus montavimas - reflow litavimas, kai dėtuvėmis tepama litavimo pasta ir nurengiama per krosnį.
- DIP litavimas: tradicinis litavimas per skylutes bangų litavimu, toliau atliekant reikiamus kontūro apdorojimus ir tikrinimus.
- BGA litavimas: specialus litavimas be laidų su lydymosi rutuliukais po komponentu, reikalaujantis pažangių ICT ir X-ray testų.
Įprastas gamybos laikas priklauso nuo sudėtingumo, kiekio ir proceso tipo: prototipų tirazoje 3-7 darbo dienos; mažo kiekio gamyba 7-15 dienų; didelio kiekio užsakymai 20-35 dienos. Taip pat gali būti taikomi minimalūs užsakymai (50-100 vienetų).
Kainų ir laikotarpio įtaka
Kaina priklauso nuo medžiagų sąrašo sudėtingumo, komponentų prieinamumo, plokštės dydžio, testavimo reikalavimų ir užsakymo kiekio. Prototipų tiražai (1-50 vienetų) dažnai kainuoja nuo 50 iki 250 USD už plokštę (įtraukti NRE). Gamybos tiražai (500+ vienetų) gali sumažėti iki 5-25 USD už plokštę. AOI po litavimo reflyingu yra Minimalus standartas, o sluoksniuose su paslėptais litavimo jungtimis (BGA, QFN) reikalingas rentgeno tyrimas. ICT arba skraidančių zondų testeriai naudojami papildomam testavimui.
Litavimo medžiagų kokybė ir kokybės užtikrinimas
Litavimo pastos spausdinimo duomenų analizė leidžia anksti aptikti klaidas, todėl galima išspręsti problemas, kol jos dar nepavojingos. Pažangios sistemos naudoja realaus laiko duomenis, įspėja apie netikslumus ir užtikrina stabilią gamybą. Mašininis mokymasis gali numatyti defektus ir padėti imtis veiksmų anksti - taip mažėja blogų plokščių skaičius.
Litavimo pastos patikrinimas - svarbiausia dalis procesų: 2D/3D tikrinimas, aukščių ir tūrio matavimai, klampumo tikrinimas, formos analizė. SPI leidžia reguliuoti spausdinimo nustatymus, o 3D tomografija - žymiai išsamesnė informacija nei 2D tikrinimas. X-ray patikra padeda rasti vidines problemas (tuštumos, netinkamas užpildymas). Tokios priemonės užtikrina kokybę ir sumažina nuostolius už laminą.
Kokybė ir proceso stebėsena realiu laiku
Proceso stebėjimas - būtina norint užtikrinti aukštą kokybę. Anksčiausiai ligų atpažinimas prasideda litavimo pastos spausdinimo metu, kai dažnai kyla 60-90% problemų. Duomenų rinkimas iš sensorinių sistemų leidžia greitai sekti problemų kilmę ir taikyti pataisas. Giliajai mokantis modeliams, galima numatyti defektus ir laiku juos pašalinti, sumažinant rework ir priedus prie komponentų kainos. Apžvelgiant duomenis, galima įvertinti procesų našumą, identifikuoti tendencijas ir prognozuoti galimas problemas.
Litavimo pastos spausdinimo duomenų analizė padeda išvengti brangiai kainuojančių taisymų bei prarastų partijų. Pažangiosios įrangos tokios kaip 3D litavimo tikrinimo sistemos padeda aptikti mažus defektus, o įrankių patikimumas - užtikrinti produkto kokybę. Kai duomenys įtraukiami į procesų analizę, galima rasti modelius, sustabdyti klaidas ir pagerinti lentų kokybę. Tokiu būdu gaunama geresnė grąža investicijoms, mažiau atliekų ir mažiau kartojimų.
Vartojamosios technologijos ir nuomonės apie DIP litavimą

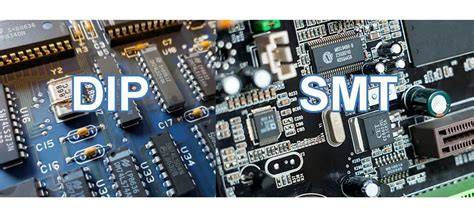

Nors SMT yra šiuolaikinės elektronikos norma, DIP litavimas vis dar svarbus, kai būtina mechaninė įtvirtinimo tvirumas, remontas ir patikimumas. DIP litavimas naudojamas automobilių elektronikoje, Power Electronics, pramoninėje įrangoje, aviacijai bei kosmoso srityse, kur atlaikomos didelės vibracijos, aukštos temperatūros ir kiti iššūkiai. DIP litavimas suteikia tvirtas jungtis, palyginti su SMT, ir leidžia atlikti keitimus bei remontą be sudėtingų įrankių.
DIP litavimo įrankiai ir įranga: bangų litavimas masinei gamybai; reflow litavimas SMT; rankinis litavimas prototipams ir mažoms serijoms; BGA litavimas su skaitmeniniais iššūkiais. DIP litavimo kokybė įpareigojama IPC-A-610 standartu, AOI bei rentgeno patikra užtikrina kokybę ir sumažina riziką.
Kaip rinktis sprendimą ir įrangą DIP litavimui
Kartu su DIP alternatyva SMT, pasirinkimas priklauso nuo projekto reikalavimų: tvirtumas, patikimumas, remonto galimybės, kainos, gamybos tempas. DIP yra naudingas kai reikia mechaninio ryšio atsparumo, o SMT yra naudingas kai siekiama didelio tankio ir automatizacijos. Tiek DIP, tiek SMT surinkimas gali būti taikomas DIP jūsų projekto kontekste, bet reikia aiškiai nusistatyti procesus, standartus ir testavimo etapą.
Praktiniai patarimai: sauga, kokybė ir klaidų prevencija
- Laikykite temperatūrų ir drėgmės kontrolę darbo vietoje; paleidimo temperatūros įtaka litavimo patikimumui yra esminė.
- Naudokite nano dangas trafaretų paviršiaus užtikrinimui; tai pagerina pastos išsiskyrimą ir plokščių patikimumą.
- Automatizuokite spausdinimą ir valytojus, kad sumažintumėte rankinių klaidų riziką.
- Nuolatinė litavimo pastos spausdinimo duomenų analizė; įdiekite 3D SPI/SPI-analizę ir X-ray testus BGA/QFN jungims.
- Naudokite mašininio mokymosi palaikytą defektų prognozavimą ir ankstyvą jų identifikavimą.
- Atlikite nuolatinę profilaktinę priežiūrą įrangai, užtikrinant jos patikimumą ir sumažinant prastų plokščių riziką.
Kartiniai klausimai (DUK)
- Ar įdubimus galima lituoti naudojant reflow, kaip SMD, o ne banginį litavimą? Taip, DIP plokštes galima lituoti reflow metodu, tačiau tai nėra įprasta; didesnį dydį gali pažeisti karštis. Banginis litavimas dažnai greitesnis ir patikimesnis DIP komponentams.
- Kaip perdirbti ir taisyti DIP? DIP tranzistorių atnaujinimas gali būti paprastesnis nei SMD; jums reikia išlituoti, išvalyti skyles, pakeisti detalę ir vėl lituoti.
Rinkiniai įrankiai ir įrangos kategorijos
- Bangų litavimo mašinos - masinei gamybai, įrankiai, srauto reguliatoriai, reflektoriai.
- Reflow litavimo įranga - Reflow oven, testavimo įranga, trafaretiniai spausdintuvai, litavimo pasta ir srautas.
- Rankinis litavimas - litavimo geležis, stotis, lydmetalis, srautas, karšto oro sistemos, pincetai, dūmų absorbetai, šilumos įrankiai.
- BGA litavimas - specialūs įrankiai litavimui ir perdirbimui, lydymosi lydmetaliai.
- Diagnostika - AOI, rentgeno spindulių sistema, 3D formos matavimai, SPI tikrinimas, Flying Probe testai.
Pabaiga
Šis vadovas suteikia nuoseklų požiūrį į spausdintinių plokščių litavimą - nuo terminų, litavimo metodų, kokybės užtikrinimo priemonių iki praktinių patarimų saugai ir efektyvumui. Dabar galite pasirinkti tinkamą litavimo metodą jūsų projektui, pritaikyti turimą įrangą ir įrankius, laikytis IPC-A-610 standartų ir naudoti duomenų analizę bei dirbtinį intelektą kokybei užtikrinti.
