Smūgio garso izoliacijos sprendimai su izoliuojančiu polistiroliu: SW plokštės, ETNA EPS T ir judriosios grindys

Sritis: akustinė plokščių ir grindų izoliacija. Akustinė SW-12 plokštė - tai kompozicija iš 12 mm specialaus, unikalių savybių, gumos mišinio, užklijuoto ant 12,5 mm gipskartonio plokštės. Garso izoliacijos SW-17/SW-30 plokštė - tai kompozicija iš 18 mm specialaus, unikalių savybių, gumos mišinio, užklijuoto ant 12,5 mm gipskartonio plokštės. Elektros rozetės ir elektros jungiklių vietos yra labiausiai garsą praleidžiančios vietos sienoje.

Garso izoliacijos juosta - tai lipni, minkšto pūsto polietileno juosta, skirta gipso kartono profilių (UW, UD) sandarinimui perimetro vietose. Ji veikia kaip amortizuojantis sluoksnis tarp metalinio profilio ir pastato konstrukcijų, efektyviai slopindama smūginį triukšmą ir vibracijas. Ypač tinka naudoti sunkių plokščių (pvz. Soudal Flexifoam - profesionalios, ypatingai elastingos vienkomponentės poliuretano putos) atvejais, kurios yra 3 kartus lankstesnės už standartines montavimo putas ir išlaiko izoliacines savybes netgi esant didelėms jungčių deformacijoms.

Pagal specialią technologiją gaminame smūgio garso izoliacijai skirtas polistireninio putplasčio plokštes ETNA EPS T. Šios rūšies plokštės yra efektyvi, ilgaamžė, neįgerianti drėgmės ir nekeičianti savo savybių per visą tarnavimo laikotarpį šilumos ir smūgio garso izoliacijoje. Naudojant šias plokštes konstrukcijose smūgio garso izoliacijos rodiklį ΔLw galima pagerinti net iki 33 dB. Šios plokštės ypač tinka grindims po išlyginamuoju betono sluoksniu gyvenamuosiuose, administraciniuose, poilsio ir kt. objektuose.

Standartinės ETNA plokštės yra 20 cm ilgesnės ir 10 cm platesnės nei kitos Lietuvoje parduodamos plokštės, siekiant suvienodinti pločius: gipso kartono, OSB, CDP, ekstrudinis polistirolas, vatos matmenys dažnai 1200 mm pločio. Manoma, kad apie 20 proc. Europos Sąjungos gyventojų patiria triukšmą, kurio lygis laikomas nepriimtinu, o tai gali paveikti sveikatą ir gyvenimo kokybę.

Triukšmo valdymo įstatymas Lietuvoje 2004 m. akcentuoja žmogaus teisę į apsaugą nuo triukšmo ir nustato strategines kryptis bei institucijų kompetencijas. Vienas aktualiausių klausimų - iki minimumo sumažinti smūgio garso keliamą triukšmą, nes šis šaltinis yra ypač varginantis. Smūgio garsas yra mechaninio garso, sklindančio kietose kūnuose, atmaina, atsirandantis pavyzdžiui vaikštant virš lubų, stumdant kėdes ar vaikams žaidžiant kambaryje. Taip pat girdimas per vamzdynus ir kitus statybinius elementus, tai gali paveikti ir toliau esant gyvenančiųjų sąlygas.

Smūgio garso izolacijos principai ir standartai

Visos pastato atitvaros turi būti suprojektuotos ir įrengtos su pakankama garso izoliacija. STR 2.01.2003 reglamentuoja garso izoliacijos norminius reikalavimus: A, B, C, D ir E garso klasės. Naujuose dvibučių ir daugiabučių pastatų vidaus aplinkos garso klasė turi būti ne žemesnė negu C, o perdangos smūgio garso izoliacijos rodiklis tarp gretimų butų turėtų būti ne didesnis kaip 53 dB. Siekiant šio tikslo, galima pasirinkti storesnes ir sunkesnes perdangas, tačiau tai neekonomiška. Vietoj to, rekomenduojama naudoti judriasias grindis su tarpiniais sluoksniais iš ETNA EPS T plokščių, kurios pagerina smūgio garso izoliaciją.

Nuo smūgio garso priklauso grindų konstrukcijų masė ir storis; ETNA EPS T plokštės suteikia gerą garso sulaikymą, o šio putplasčio plokštės geba išlaikyti iki 5 kPa dinaminę apkrovą. NTĮ-01-062:2014 patvirtina, kad konstrukcijose su Šiloporas EPS T plokštėmis standartinė normuotojo svertinio smūginio garso vertė siekia -51 dB, atitinkanti C klasės reikalavimus.

Judriosios grindys turi būti įrengiamos su dideliu kokybės kontrole: betoninės grindys turi būti izoliuotos to paties putplasčio elastingomis 20 mm storio tarpinėmis nuo pertvarų, sienų, durų angų bei santechnikos įrenginių vamzdynų; vamzdynai turi būti įvilkti į elastingus apvalkalus. Visos konstrukcijos turi būti tarpusavyje izoliuotos, o galutinė grindų danga neturi tiesiogiai liestis su sienomis ar armuoto betono sluoksniu kertančiais vamzdynais.

Grindų šiltinimas polistireniniu putplasčiu atliekamas tik esant palankioms oro temperatūroms ir patikimam pagrindui. Pagrindas turi būti sausas, lygus, be sušalusių dalių, o reikia - užpildus papildomą sluoksnį smėliu, žvyru arba skaldą. Eksploatuojamų pastatų grindims rekomenduojama atlikti dezinfekciją ir užtikrinti, kad šilumos izoliacijos sluoksnis būtų apsaugotas nuo drėgmės sudarančių veiksnių.

Techniniai išdėstymo principai

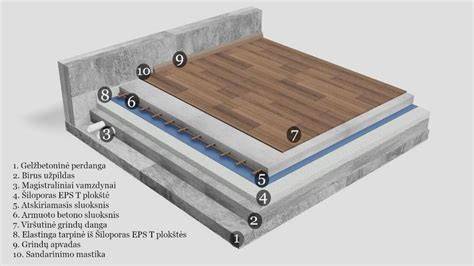

Smūgio garso izoliacijai naudojamos plaukiojančios grindys - svarbiausias sprendimas siekiant užtikrinti efektyvią garso izoliaciją. ETNA EPS T plokštės sukuria tamprų garso izoliacijos sluoksnį, o išlyginamasis sluoksnis turi būti armuotas tinkleliu, minimalus storis 40 mm. Plokštės klojamos glaudžiai ir neturėtų būti perstumiamos kraštinėmis, o virš jų įrengiama armuoto betono arba cemento skiedinio išlyginamoji danga.

Šilumos izoliacija viršutinio sluoksnio turi būti dengta skiriamuoju sluoksniu, kad neleistų šilumos ir garso pralaidumui prasiskverbti per siūles. Plokštės turi būti klojamos taip, kad jų siūlės nesutaptų, o tarpinės iš ETNA EPS T atskirtų išlyginamąjį sluoksnį nuo gretutinių konstruktijų. Išlyginamasis sluoksnis turi būti minimaliai 40 mm storio ir armuotas.

Praktiniai patarimai ir pavyzdžiai

• Renkantis plokštes smūgio garso izoliacijai, svarbu laikytis sklandaus klijavimo išdėstymo ir, kai reikia, naudoti tarpus tarp plokščių, siekiant išvengti tiesioginio kontako tarp plokščių ir konstrukcijų.
• Judraus grindų įrengimas - tai sudėtingas procesas, reikalaujantis aukštos kokybės darbo ir atitinkamos statybos patirties.
• Plokščių ETNA EPS T ir jų derinimas su tokiais gaminiais kaip Šiloporas EPS T suteikia patikimą smūgio garso izoliaciją, kartu užtikrinant ilgalaikę veikimą.

Taip pat svarbu atkreipti dėmesį į tai, kad triukšmas ir smūginis garsas plinta ne tik per oro kelią, bet ir per konstrukcijas. Todėl plokštės ETNA EPS T ir šilumos izoliacijai naudojamos tarpinės esmingai mažina garso sklidimą į gretimas patalpas.

Duomenys ir standartai

Smūgio garso izoliacijai skirtas polistirinis putplastis gali išlaikyti iki 5 kPa dinaminę apkrovą. Išlyginamasis sluoksnis su armuotuo tinkleliu užtikrina, kad besiliečiantys su konstrukcijomis paviršiai neišsitempia ir nepraranda garso izoliacijos efektyvumo.
