Slenkančių klojinių technologija: efektyvus ir greitas statybos sprendimas

Monolitinių namų statyba iš gelžbetonio yra gana populiari pramoninėje statyboje, tačiau privatūs statytojai periodiškai atkreipia dėmesį į šią technologiją. Viena vertus, juos traukia sienų kėlimo greitis, kita vertus, nereikia nuolat išimti ir pertvarkyti klojinių. Daugelis netgi atsisako tradicinių sienų iš plytų ir akytųjų blokų, pirmenybę teikdami beveik amžinam betonui. Slenkantys klojiniai gali žymiai sumažinti išlaidas.

Gelžbetonio pamatų gamyba užima 40-60% namo statybai numatytos sumos. Vienas iš būdų sutaupyti yra sumažinti ar pašalinti eksploatacines medžiagas ir šiukšles, kurias reikia šalinti. Klojiniai priklauso šiai kategorijai. Net neišimamas variantas apima didelį kiekį brangaus metalo, kuris, panaudojus, vyksta tik sąvartyne. Kur kas patogiau, paprasčiau ir greičiau naudoti formą, kurios nereikia nuolat ardyti ir surinkti, švaistant laiką ir energiją. Be to, nuimamas klojinys nesiskiria matmenų tikslumu, medžiagos kokybe ir greitai sugenda.

Slankioji klojinių technologija susideda iš periodinių judančių gaubtų skydų, įrengtų iš abiejų darbo zonos pusių, kai jie užpildyti betonu. Skirtingai nei nuimamas klojinys, forma nepašalinama, bet slysta palei kreipiklius veikiant mechaniniams griebtuvams. Kuriamos sienos storis svyruoja nuo 16 iki 36 cm. Vienas slydimo ciklas yra iki 20 cm, o bendras aukštis - iki 600 cm.

Ypatinga slankiojo klojinio ypatybė yra tai, kad jis montuojamas vieną kartą per aukštą. Tada skydai juda, kai pilamas skiedinys ir anksčiau išpiltas sluoksnis sukietėja.

Slankioji klojinių struktūra

Įranga turi šį įrenginį:

• Tvoros plokštės su plačia ar siaura konfigūracija. Jie suformuoja formą, kurioje klojama armatūra ir pilamas betonas.
• Kreipiamosios sijos. Sukurtos suteikti skydams tvirtumo ir tvirtumo.
• Jack rėmai. Įrengti viršuje ir apačioje. Skirti montuoti judančius įtaisus.
• Jackai. Tai teleskopiniai vamzdžiai, kurie tęsiasi veikiami hidraulinio siurblio.
• Maitinimo taškas. Maitinamas benzininiu ar elektriniu varikliu. Perduoda energiją į kėliklius.
• Darbiniai pastoliai. Jie reiškia platformą, pritvirtintą ant armatūros, išsikišančios iš plokščių.

Horizontalus mobilusis klojinys

Statant gyvenamuosius pastatus ir inžinerinius įrenginius, gali būti naudojamos įvairių tipų konstrukcijos, leidžiančios vienu metu dirbti tiek konstrukcijos viduje, tiek išorėje.

Yra tokių kilnojamųjų klojinių tipų:

• Vertikaliai stumdomas. Pagal šį dizainą uždarantys skydai palaipsniui keliami aukštyn, kol pasiekiamas kontrolinis taškas, kuris atitinka kito aukšto grindų plokštės lygį. Hidraulinė sistema veikia cikliškai, vienu metu, rėmai su skydais pakeliami 20-40 mm.
• Horizontalus stumdomas. Mechanizmas turi įtaisą ir veikimo principą, panašų į vertikalius gaminius. Skirtumas slypi tame, kad rėmai su skydais horizontaliai juda išilgai grindų plokštės. Įranga skirta sukurti vidines laikančias sienas ir pertvaras. Vežimėliai juda bėgių bėgiais, juos varo elektriniai varikliai ar gervės.

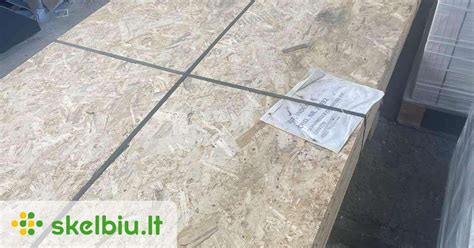

Abiejuose projektuose gali būti naudojamos plokštės iš lakštinio plieno, obliuotos lentos ir fanera, padengta plėvele.

Taikymo sritis

Dėl savo patikimumo, praktiškumo ir universalumo stumdomi klojiniai vienodai sėkmingai gali būti naudojami privačiose ir pramoninėse statybose.

Įranga apima šiuos objektų tipus:

• Daugiaaukščiai pastatai su minimaliu technologinių angų skaičiumi.
• Televizijos bokštai.
• Kaminai.
• Vandens bokštai.
• Vandens aušintuvai.
• Šuliniai (statyba ir remontas).
• Giliai palaidoti juostiniai pamatai.

Apribojimai taikomi tik statomų sienų storiui. Jei sumontuosite siaurą tarpą tarp atraminių plokščių, yra pavojus, kad betoną sugadins rėmo trinties jėga ar slėgis. Netaisyklingiems pamatams pastatyti gali būti naudojamas nuimamas klojinys.

Privalumai ir trūkumai

Kaip ir bet kuris inžinerinis mechanizmas, slankieji klojiniai turi privalumų ir trūkumų, susijusių su jo konstrukcija ir eksploatavimo sąlygomis.

Šios statybinės įrangos privalumai:

• Didelis pastatų statybos greitis. Kai dirba kvalifikuota komanda, tai yra iki 4 metrų per dieną, tai yra vidutiniškai 1-1,5 gyvenamojo namo aukštų. Panašūs rodikliai būdingi tik plokščių statybai, tačiau žemesnės kokybės.
• Patvarumas ir patikimumas. Konstrukcija gali atlaikyti kelias tonas skiedinio.
• Gebėjimas kurti nestandartinių ir originalių formų pastatus, naudojant išlenktus modelius.
• Statybos sąmatos sumažinimas 15-20% dėl sutrumpintų jos terminų ir beveik visiško eksploatacinių medžiagų nebuvimo.
• Priedų ir plastifikatorių naudojimas. Priedai daro betoną plastiką, jo kietėjimo laikas pagreitėja, nereikia naudoti vibratorių.
• Ilgas tarnavimo laikas. Metalinės plokštės skirtos 300 aukštų, laminuotų medžio drožlių plokščių analogai - 100-150.

Ši technologija turi trūkumų:

• Gana didelė įrangos ir jos nuomos kaina. Atsipirkimas yra tik tada, kai naudojamas dideliuose objektuose.
• Būtinybė atlikti nuolatinį sutvirtinimo procesą, skiedinio išpylimą ir skydų judėjimą. Kiekvienoje veiklos srityje turėtų būti aiški organizacija.
• Armatūros narvelio sukūrimo sudėtingumas, nes kaiščių sujungimo kaiščiai yra užteršti betonu.
• Nesugebėjimas pagaminti didelių angų sienoje.
• Poreikis dėti dideles fizines pastangas, susijusias su dideliu nuolatinės statybos greičiu.

Sumažinti išlaidas ir padidinti išpylimo našumą pasiekiama naudojant specialias betono rūšis ir iš anksto gaminant langų ir durų šablonus. Įdėklai yra nuimami ir pakartotinai naudojami.

Pasidaryk pats slankusis klojinys

Pasidaryk pats slankusis klojinys yra sudėtingas ir brangus procesas, reikalaujantis kruopštaus paruošimo ir suvirinimo patirties. Pagrindinė problema yra hidraulika. Jį galima pakeisti galingais kėlikliais, kuriuos valdo raumenų jėga, vadovaujant bendrai meistrui. Patartina pagaminti mechanizmą su siaurais skydais, kuris supaprastins valdymą.

Konstrukcijos surinkimas apima šiuos etapus:

1. Atramos platformos išdėstymas.
2. Jack karkaso suvirinimas.
3. Sijų montavimas.
4. Skydų tvirtinimas.
5. Kėlimo mechanizmo montavimas.

Norint, kad skydai gerai slystų, juos reikia poliruoti, dažyti arba padengti riebalais.

Įrangos išmontavimas atliekamas po to, kai paskutinis betono sluoksnis yra įgijęs pakankamai tvirtumo, kad išlaikytų jo formą. Skydai pakyla virš sienos, po kurio atsiveria prieiga prie jų tvirtinimo elementų su sijomis. Tada atliekamas nuoseklus išmontavimas. Pirma, nuimami skydai, tada keltuvai ir sijos, o tada supjaustomas rėmas.

Specializuotos medžiagos ir sistemos

SikaRapid® C-100 ypač tinka ten, kur reikalingas ankstyvasis stipris, ir kur yra kritinės ankstyvojo stiprio pirmosios kietėjimo valandos. Jis naudojamas įprastiniuose betoniniuose ar gelžbetoniniuose gaminiuose, gaminant prekinį betoną, kai reikalingas ankstyvasis klojinių nuėmimas, slenkančių klojinių betone, kai reikalaujami minimalūs kietėjimo laikotarpiai ir terminai yra labai svarbūs, bei gaminant betonus su sudėtiniais cementais.

Naudojant SikaRapid® C-100 pasiekiamas didesnis formų apyvartumas, gelžbetonio gamyboje panaikinamas arba sumažinamas šiluminis kietinimas ar šutinimas. Tai užtikrina greitą statybų procesą ir didelę ankstyvąją keliamąją galią, neturi neigiamo poveikio galutiniam stipriui, padidina ankstyvąjį stiprį, kai betone naudojami cementai su priedais, ir padidina ilgalaikiškumą, dėl optimizuoto rišiklio kiekio panaudojimo.

SikaRapid® C-100 sudėtyje nėra chloridų arba jokių kitų sudedamųjų dalių, kurios skatina plieno koroziją. Sandėliavimo temperatūra tarp +5°C ir +30°C. Prieš gaminant mišinį turi būti atlikti laboratoriniai bandymai, ypač kai naudojami nauji betono komponentai ar naujo tipo betono mišiniai. Suklotą betono mišinį būtina kietinti tinkamai, kaip įmanoma anksčiau, ypač esant žemai aplinkos temperatūrai. Užšalusią medžiagą, SikaRapid® C-100 galima naudoti, ją lėtai atšildžius kambario temperatūroje, intensyviai maišant. Prieš naudojant, turi būti atlikti atitinkami bandymai. SikaRapid® C-100 gali būti kombinuojamas su kitais Sika produktais. Nenaudoti SikaRapid® C-100 kartu su susitraukimą mažinančiais priedais ar plėtikliais. Rekomenduojama SikaRapid® C-100 priedą dozuoti į maišyklę kartu su vandeniu arba į drėgną betono mišinį, kai sudėta 2/3 vandens arba dozuoti į autobetonvežę. SikaRapid® C-100 galima dozuoti tiesiogiai į autobetonvežes statybos aikštelėje prieš klojant betono mišinį. Atkreipti dėmesį į kruopštų komponentų išmaišymą. Betono maišymo laikas - 1 minutė 1 m³ mišinio, tačiau ne mažiau nei 5 minutės.

Klojiniai betonavimui - tai sprendimai, leidžiantys greitai ir tiksliai suformuoti įvairias betonines konstrukcijas. Šioje kategorijoje rasite pamatų, sienų, kolonų ir perdangos klojinius, pritaikytus skirtingo sudėtingumo darbams. Taip pat įvairias bokštelių sistemas, klojinių platformas, saugaus darbo sprendimus ir nestandartines sistemas, pritaikytas specifiniams projektams. Kokybiški klojiniai pagreitina paruošimo procesą, užtikrina konstrukcijų tikslumą bei lygų betono paviršių. Mūsų asortimente siūlomi tvirti metaliniai ir faneriniai sprendimai, kurie atitinka profesionalių statybų reikalavimus. Rinkitės tinkamą sistemą pagal projektą, kad betonavimo darbai būtų saugūs, efektyvūs ir ilgaamžiai.

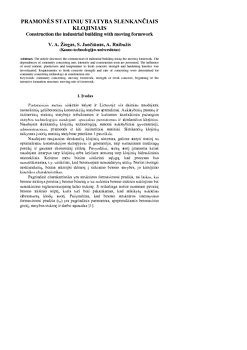

Aukštybinių pramonės statinių ypač masyvių sienų statybai gali būti naudojami slenkantys klojiniai arba perkeliamos sistemos, priklausomai nuo pastato geometrijos. Jei statiniai ypač aukšti ir jų sienos cilindrinio skerspjūvio - optimalu naudoti slenkančias klojinių sistemas, kadangi naudojant šią technologiją galima užtikrinti aukščiausią konstrukcijų įrengimo kokybę bei greitį. Slenkančių klojinių technologija gali būti naudojama jei pastato skerspjūvis kinta nežymiai. Esant staigiems skerspjūvio pasikeitimams - naudojamos perkeliamos sistemos, kurios yra daug universalesnės.

Įrengiant pramonės statinių stogus arba kupolus, dažniausiai naudojamos laikiną perdenginį suformuojančios klojinių sistemos, paremtos ant atraminių bokštelių. Formuojant rezervuarų kupolus taip pat labai dažnai naudojami liktiniai klojiniai, kurie, atlikus betonavimą, dirba kaip konstrukcijos dalis. Tokie klojiniai gali būti paremiami ant laikinų konsolių, kurios atlikus betonavimo darbus išardomos, arba montuojami naudojant įvairias atramas.

Įrengiant pramoninių statinių perdangas arba piltuvus naudojamos panašios technologijos kaip stogams ir kupolams. Monolitinės perdangos gali būti įrengiamos kartu su laikančiosiomis konstrukcijomis arba atsiliekant keliais aukštais. Perdangos gali būti įrengiamos ir ant liktinių surenkamų klojinių, kai klojiniai yra gelžbetoniai ir dirba kaip perdangos dalis. Liktiniai klojiniai gali būti ir plieninis paklotas, kuris turi atlaikyti tik šviežio perdangos betono sukuriamas apkrovas. Įrengiant piltuvus ir kūgius galima naudoti specialias, tokioms konstrukcijoms betonuoti skirtas klojinių sistemas arba juos surinkti iš gelžbetoninių elementų, užmonolitinant specialiai tam paliktas ertmes atskiruose elementuose, kurios užtikrina konstrukcijos vientisumą.

Vienas įsimintiniausių projekto objektų - kuro talpyklos bokštas, kurio aukštis siekia daugiau nei 26 metrus. Jam įrengti panaudotas sudėtingas technologinis procesas: betonuota žiemą, slenkančiais klojiniais, nepertraukiamu būdu. Vien pasiruošimas betonavimui užtrūko mėnesį laiko. Darbai buvo vykdomi pasitelkus moderniausias švediškas slenkančių klojinių technologijas ir tęsėsi 30 dienų be pertraukų, o kasdien prie betonavimo darbų dirbo net 350 darbininkų trimis pamainomis.

Žaliavos siloso betonavimas slenkančiais klojiniais buvo vykdomas nepertraukiamai, ištisą parą - iš viso 26 paras. Technologiniai įrengimai buvo montuojami vienu metu su statybos darbais.
