Šiltas vanduo, tekėdamas grindyse esančiais vamzdeliais, sušildo betono masę, supančią vamzdelį. Betonas, pasižymintis geru šilumos laidumu ir didele šilumos akumuliacija, užtikrina, kad grindų paviršius šyla vienodai. Šiltas grindų paviršius sušildo patalpos orą. Šiltas oras kildamas nuo grindų paviršiaus maišosi su patalpos oru ir palaipsniui vėsta.
Šildymas vandeniu plačiai pritaikytas; įvairiuose projektuose vandens temperatūrą vamzdeliuose galima sutikti 35 - 55 °C ribose. Vandens temperatūra šildymo sistemoje iki projektinės keliama ne daugiau kaip 5 °C per parą. Grindys pradedamos kaitinti ne anksčiau nei po 21 d. Grindys pradedamos šildyti 25 °C temperatūros vandeniu. Vandens temperatūrai pasiekus maksimalią leistiną (55 °C), ji turi būti išlaikoma 4 dienas, o po to atvirkštine tvarka žeminama iki pradinės.
Kaip slėgis susiformuoja vamzdeliuose ir kodėl jis svarbus
Vamzdžiuose cirkuliuojantis vanduo sukuria hidraulinį slėgį, kurį lemia sistemos dydis, vamzdžių išdėstymas, siurblys ir temperatūros pokyčiai. Vandens temperatūros kaita taip pat veikia slėgį - kaitinant vanduo plečiasi, o sistemoje esantis slėgis gali padidėti. Norint išvengti pavojingų situacijų, būtina turėti galimybę riboti paduodamos į šildomas grindis vandens temperatūrą ir automatiškai stabdyti cirkuliaciją avarijos atveju. Tam rekomenduojama įrengti automatinį paduodamos į šildomas grindis vandens temperatūros ribotuvą; patartina avarinį ribotuvą nustatyti 60 °C temperatūrai. Pasiekus tokią temperatūrą, jis automatiškai nutrauks vandens cirkuliavimą grindyse sumontuotuose vamzdeliuose, kol nebus pašalintas įvykęs gedimas.
Tipinės slėgio problemos ir jų priežastys
- Per didelis slėgis dėl temperatūros pakilimo: kaitinant grindis vandens temperatūra turi būti keliama palaipsniui, ne daugiau kaip 5 °C per parą.
- Vamzdžių užsikimšimas ir sutrikęs pralaidumas: nuo kieto vandens arba nuosėdų gali blogėti cirkuliacija ir didėti lokalūs slėgio šuoliai.
- Netinkamai sumontuoti arba pažeisti komponentai (jungtys, tarpinės, kolektoriai): nutekėjimai ar slėgio nuostoliai gali reikšti sandarinimo problemą.
- Netinkamai sureguliuotas maišytuvas mišriems sistemoms: jei nėra galimybės paruošti atitinkamos temperatūros vandenį šildomoms grindims, gali kilti nepageidaujamų slėgio ir temperatūros režimų.
Slėgio valdymas mišriose sistemose
Jeigu grindimis šildoma tik dalis pastate esančių patalpų, o kitos šildomos radiatoriais, būtina, kad šildymo sistemoje cirkuliuotų dviejų temperatūrų vanduo. Atsiranda būtinumas turėti galimybę ruošti atitinkamos temperatūros vandenį šildomoms grindims. Tam būtina naudoti trijų arba keturių eigų maišytuvą šildomų grindų kontūrui. Maišytuvo paskirtis yra iš šildomų grindų grįžtantį vandenį tam tikru santykiu sumaišyti su paduodamu į grindų šildymo sistemą vandeniu ir gauti reikiamos temperatūros vandenį. Maišytuvo valdymui naudojama elekromechaninė pavara, kuri valdymo signalus gauna iš valdiklio.
Kai šildomų grindų plotas yra nedidelis, naudojamas ventilis su specialia termostatine galva, apribojančia grįžtamo vandens temperatūrą. Ventilis statomas ant grįžtamojo vamzdžio ir automatiškai reguliuoja vamzdeliuose cirkuliuojančio vandens kiekį, tuo užsitikrindamas užduotos grįžtamojo vandens temperatūros palaikymą.
Matuokliai, saugos įtaisai ir automatika
Norint palaikyti patalpoje norimą oro temperatūrą ir saugų slėgį sistemoje, būtina reguliuoti šildomų grindų atiduodamos į patalpą šilumos srauto kiekį. Ant grindų šildymo kolektoriaus atšakų montuojamos elektroterminės pavaros, arba ant vamzdelių į patalpą atšakos dedamas ventilis su elektrotermine pavara, kuriuo kambario temperatūros reguliatorius reguliuoja šilumos pralaidumą. Valdiklis gauna informaciją iš kambario temperatūros reguliatoriaus, sumontuoto maždaug 1,5 m aukštyje ant vidinės sienos, ir pagal tai valdo šilumos tiekimą.
Toliau pateikiami svarbiausi saugos elementai, lemiantys slėgio valdymą:
- Automatiniai paduodamos vandens temperatūros ribotuvai (rekomenduojama nustatyti avarinį ribotuvą 60 °C).
- Maišytuvai ir termostatiniai ventiliai užtikrinantys reikiamą grįžtamo vandens temperatūrą.
- Elektroterminės pavaros ant kolektoriaus atšakų valdomos pagal kambario temperatūros reguliatorių.
- Reguliarios sistemos patikros, nuotėkio ir sandarinimo patikrinimai.
Montavimo reikalavimai, kurie tiesiogiai veikia slėgį

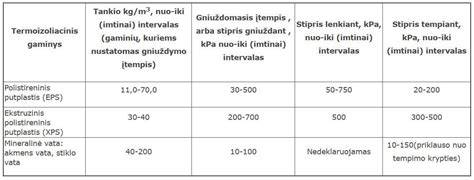

Grindų konstrukcijoje tarp perdangos ir betono sluoksnio turi būti dedama šilumos izoliacija. Grindyse tarp patalpų, kurių oro temperatūros yra vienodos, įrengiamos šilumos izoliacijos storį siūloma priimti 3,2 ÷ 3,5 cm, jei naudojamas polistirolis. Jei tarp patalpų oro temperatūrų skirtumas 5 °C, izoliacijos storis skaičiuojamas priimant, kad šilumos izoliacijos reikalaujama šiluminė varža turi būti ne mažesnė 1,25 m²K/W, jei skirtumas 10 °C - ne mažesnė 2,62 m²K/W. Gali būti, kad šildomos grindys montuojamos ant grunto, tuomet izoliacijos sluoksnio šilumos varža turi būti ne mažesnė 2,86 m²K/W. Šis storis taip pat turi būti naudojamas, kai temperatūrų skirtumas tarp patalpų viršija 10 °C.
Praktikoje nustatyta, kad optimalus betono sluoksnis virš vamzdelio sudaro apie 4,5 cm (iš viso betono sluoksnis 6,5 cm). Į betono masę, prieš juo užliejant grindis, dedamas plastifikatorius. Jo paskirtis - padaryti betoną vienalyčiu, pašalinant oro burbuliukus ir sumažinant skilinėjimo tikimybę. Įrengiant šildomas grindis reikia žiūrėti, kad betoninis pagrindas, ant kurio klojamos grindys, būtų ne tik sukietėjęs, bet ir visiškai išdžiūvęs, antraip džiūdamas jis skeldės ir gadins grindų dangą.
Temperatūrinės siūlės: reikšmė slėgio ir konstrukcijos saugumui
Betonas šildomas plečiasi, todėl atsiranda vidiniai įtempimai. Besiplečiantis betonas remiasi į patalpų sienas, o tai jau pavojinga! Siekiant išvengti neigiamo besiplečiančio betono poveikio, būtina įrengti temperatūrines siūles. Jos pirmiausia įrengiamos visu patalpos perimetru ir durų angose.
Didesnė problema yra temperatūrinių siūlių įrengimas skersai patalpos. Šildomų grindų plotas be skersinės temperatūrinės siūlės negali būti didesnis nei 30 m². Jei vienas patalpos matmenų yra didesnis už 8 m, taip pat reikia įrengti temperatūrinę siūlę. Temperatūrinė siūlė skersai patalpos taip pat įrengiama, kai patalpos ilgio ir pločio santykis didesnis už 2:1. Temperatūrinių siūlių vietą ir formą būtina atkartoti grindų dangoje, kadangi judant betono masyvams, gali atsirasti grindų dangos įtrūkimų.
Priežiūra ir diagnostika: kaip atpažinti slėgio problemas
Sumontavus vamzdelius, bet dar nepradėjus kloti naujos grindų dangos, vertėtų paleisti vandenį ir patikrinti, ar sistema tinkamai sumontuota, nėra broko ir niekur nesisunkia vanduo. Baigus grindų betonavimo darbus, grindys pradedamos šildyti ne anksčiau nei po 21 dienos, į grindinio šildymo sistemą tiekiant 25 °C temperatūros vandenį. Vandens temperatūra turi būti pakeliama ne daugiau 5 °C per parą.
Jei pastebimi nuotėkiai, spaudimo kritimas arba per aukštas slėgis, reikalinga nedelsiant diagnozuoti sistemą: patikrinti sandarumą, kolektorių vožtuvus, maišytuvo funkciją, siurblio parametrus ir valdiklio signalus. Be to, būtina užtikrinti, kad visos montavimo vietose esantys tarpikliai būtų pakeisti naujais ir srieginės jungtys užplombuotos bei apdorotos grafito tepalu.
Dažniausios montavimo ir naudojimo klaidos, lemiančios slėgio problemas
- Šildymo kabelių arba vamzdžių klojimas prieš tinkamą pagrindo paruošimą arba uždžiūvus gruntui - gali atsirasti konstrukcinės įtampos ir nuotėkiai.
- Šildomos grindys įrengtos po medinėmis dangomis, kurios yra prasti šilumos laidininkai arba neatsparios šilumos išsiplėtimui - gali padidėti lokalūs temperatūros ir slėgio stresai.
- Taupymas automatikos ir reguliavimo srityje - nors šilumos reguliavimo prietaisai ir automatika kainuoja nepigiai, taupyti čia tikrai nevertėtų, nes tai gali sukelti neoptimalų slėgio ir temperatūros valdymą.
Patikimi sprendimai slėgio valdymui
Norint užtikrinti saugų ir stabilų slėgį grindų vamzdeliuose, rekomenduojama:
- Įrengti automatinį paduodamos į šildomas grindis vandens temperatūros ribotuvą (nustatyti ~60 °C avariniam ribojimui).
- Naudoti trijų arba keturių eigų maišytuvą mišrioms sistemoms ir valdyti jį elekromechanine pavara pagal valdiklio signalus.
- Montuoti elektrotermines pavaras ant kolektoriaus atšakų ir valdyti jas pagal kambario reguliatorių.
- Užtikrinti tinkamą izoliaciją, betono sluoksnį virš vamzdelio (~4,5 cm), plastifikatoriaus naudojimą betone ir temperatūrines siūles pageidaujamose vietose.
- Reguliariai patikrinti sistemos sandarumą prieš ir po grindų dangos klijavimo.
Priežiūra ir profilaktika
Reguliarus sistemos patikrinimas padeda laiku pastebėti slėgio problemas: po bet kokių įrengimo darbų ar remontų patikrinkite, ar nėra nuotėkio, ar kolektoriaus atšakos gerai sandarinamos ir ar automatiniai ribotuvai veikia. Grindinio šildymo trūkumai - didelis inertiškumas ir oro džiūvimas - neturi būti pamiršti planuojant eksploataciją, nes nenustačius tinkamų valdymo parametrų gali kilti per aukšto šilumnešio temperatūros reikalavimai ir kartu slėgio svyravimai.
Naudingi kontroliniai žingsniai
- Paleidus sistemą prieš grindų dengiant, patikrinti slėgį ir sandarumą.
- Vadovautis kėlimo‑žeminimo grafiku: keliama iki pradinės, tolima iki 55 °C ir laikoma 4 dienas, tuomet žeminama atvirkščiai.
- Įdiegti apsauginius vožtuvus ir avarinius ribotuvus, kad sistemai kilus avarijai būtų nutraukta cirkuliacija.
- Naudoti vandens filtrus ir, esant reikalui, vandens kokybės gerinimą - nuo kieto vandens priklauso nuosėdų kaupimasis vamzdeliuose.
Demonstracinio projekto aušinimo apkrovos skaičiavimas – 1 metodas. Nykščio taisyklė.
Santrauka (naudingi patarimai)
Slėgis viduje grindų vamzdeliuose yra natūrali hidraulinės sistemos pasekmė, kurią lemia temperatūra, sistemos dizainas, vamzdelių pralaidumas ir valdymo įrenginiai. Svarbiausia - teisingas projektavimas, palaipsniui kylančios temperatūros protokolas, tinkama šilumos izoliacija, temperatūrinių siūlių įrengimas bei patikimi saugumo įtaisai (maišytuvai, automatiniai ribotuvai, elektroterminės pavaros). Reguliarus patikrinimas ir priežiūra padės užkirsti kelią tiek per aukštam, tiek per žemam slėgiui ir užtikrins ilgą, saugų sistemų eksploatavimą.
