Ar sprogo PEX vamzdžiai ir kaip įvertinti slėgio nuostolius PEX sistemose

PEX vamzdžiai gali sprogti, nors jie paprastai yra atsparesni sprogimui nei tradicinės medžiagos, tokios kaip varis ar cinkuotas plienas. Jų patvarumas priklauso nuo kraštutinumų, montavimo kokybės, vandens slėgio ir cheminio poveikio. Žemiau pateikiama išsami informacija, kada ir kodėl PEX vamzdžiai gali būti pažeisti ir kokie veiksniai lemia slėgio nuostolius, kartu su pagrindiniais pranašumais, susijusiais su jų gedima.

Kodėl PEX vamzdžiai gali sprogti?

Nors PEX yra lankstus ir atsparus, keli scenarijai gali sukelti sprogimą:

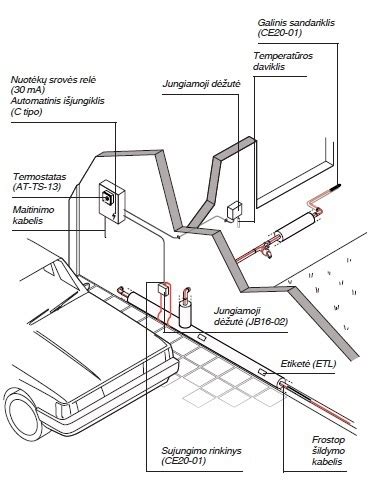

• Užšalimo temperatūra (dažniausia priežastis). PEX yra labiau atsparus užšaldyti nei varis, tačiau jis nėra visiškai apsaugotas nuo užšalimo žalos. Kai vanduo PEX vamzdžio viduje užšąla, jis išsiplečia (maždaug 9% tūrio), sukurdamas slėgį, kuris gali viršyti vamzdžio struktūrines ribas. Jei vamzdžiai yra veikiami ilgalaikės užšalimo temperatūros be tinkamos izoliacijos ar apsaugos, ledas gali sukelti skilimą ar įtrūkimus, ypač nesildomose vietose kaip nuskaitymo erdvės, palėpės ar išorinės sienos.
• Per didelis vandens slėgis. Kaip ir visi vandentiekio vamzdžiai, PEX turi maksimalų slėgio reitingą. Jei sistemos slėgis viršija ribą, vamzdis gali sprogti. Dauguma PEX vamzdžių yra įvertinti 160 psi esant 23 °C ir 100 psi esant 82 °C; aukštesnė temperatūra sumažina slėgio toleranciją.
• Stipriai ūžiančios arba staigios apkrovos. Sugedę slėgio reguliatoriai, uždaryti vožtuvai, sukuriantys įstrigusį slėgį, arba vandens plaktukas (staigūs slėgio šuoliai) gali priblokšti PEX vamzdžius.
• Cheminis ar UV poveikis. PEX yra jautrus tam tikroms cheminėms medžiagoms ir ultravioletinei šviesai. Ilgainiui UV šviesa gali pabloginti jo struktūrą, todėl lauke montuoti vamzdžiai turi būti apsaugoti rankovėmis arba užkastuoti.
• . Vandenyje tekėjimas per PEX gali sukelti triukšmą, o izoliacija veikia kaip garso barjeras, taip pat sumažinanti triukšmo perdavimą.

Ką manyti apie hidrostatinius nuostolius ir vandens dinamiką?

Hidraulinių nuostolių dydis priklauso nuo daugelio veiksnių: vamzdžio vidinis skersmuo, srauto greitis, medžiaga, ilgis ir aštrių jungiamųjų detalių buvimas. Vamzdynuose su staigiais vingiais ar išsiplėtimais gali susidaryti turbulencija, didinanti slėgio kritimą. Efektyvių energijos taupymo sprendimų galima pasiekti švelnių kampinių lenkimų naudojimu, vienodo skersmens išlaikymu visoje sistemoje ir mažinant jungiamųjų detalių skaičių. Taip pat svarbu teisingai parinkti siurblių ir jungiamųjų detalių dydžius, kad būtų užtikrintas srautas ir mažesni nuostoliai.

PEX vamzdynų slėgio bandymas ir montavimas

PEX vamzdynų sistemos slėgio bandymas yra būtinas prieš montavimą, siekiant įsitikinti, kad sistema gali atlaikyti reikiamą vandens slėgį. Reikia surinkti įrankius ir įrangą: manometrą, bandymo dangtelį ir PEX presavimo įrankį, taip pat vandens šaltinį (pvz., sodo žarną). Systemą reikia užpildyti vandeniu, uždaryti visus vožtuvus ir išleidimo angas, palikti be oro, įsitikinti, kad nėra nuotėkio. Atliekant bandymą, lėtai didinamas slėgis iki leistino viršutinio lygio (dažnai apie 100 psi), laikoma bent 15 minučių ir tikrinama, ar nėra slėgio kritimo. Jei aptinkamas nuotėkis, būtina jį pašalinti ir vesti bandymo rezultatus dokumentuodami datą, rodmenis ir pastebėjimus.

Hidraulinių nuostolių įtaka energijos vartojimui

Hidraulinių nuostolių dydis tiesiogiai įtakoja siurblių darbo poreikį. Skysčio tekėjimo greitis didina trintį, o didelis bendras vamzdyno ilgis (įskaitant lenkimus ir jungiamąsias detales) didina nuostolius. Būtina įvertinti vidinį vamzdžio skersmenį, srautą (m³/h, l/min arba l/s), vamzdžio medžiagą, ilgį ir iškeltą kėlimo aukštį (discharge head). Tokiuose skaičiavimuose naudinga įtraukti armatūros efektus (alkūnės, vožtuvai, adapteriai) ir jų įtaką slėgio nuostoliams. PEX sistemas projektuoant galima naudoti sklandžius lenkimus, nuosekliai išlaikyti skersmenį ir sumažinti jungiamųjų detalių skaičių, siekiant sumažinti energijos sąnaudas ir padidinti efektyvumą. Taip pat svarbu apsvarstyti, kaip nuolatinė energijos taupymo praktika prisideda prie aplinkos apsaugos ir tvarių pastatų projektavimo principų.

Pavyzdžiai ir praktiniai skaičiavimai

1. Įsivaizduokite pumpavimo užduotį: 3 m³/h našumas, 100 metrų ilgio PPE DN32 vamzdžiu, vidinis skersmuo 26 mm, vertical 22 m. Reikalingas papildomas perteklinis slėgis 2 barų. Skaičiuoklėje įvedus reikšmes gaunamas 33,08 m. Pridėjus perteklinį slėgį 20 m (2 barų) gaunamas 53,08 m. Pridedami hidrauliniai nuostoliai dėl armatūros, 4,58 m, gaunama galutinė reikšmė.
2. Maximo vamzdžio ilgis skaičiuojamas pagal pateiktus duomenis su įvestais parametrais; rezultatas nurodo maksimalų įmanomą vamzdžio ilgį esant konkrečiam srautui ir slėgiui.
3. PEX vamzdynų projektavimui svarbu atsižvelgti į srovės dinamiką ir jungiamųjų detalių hidraulinius nuostolius, nes jie lemia energijos vartojimo efektyvumą ir sistemos veikimą.

Svarbiausios įžvalgos

• PEX vamzdžiai gali būti sprogstami tik esant užšalimo ar didelio slėgio iššūkiams bei cheminiams ar UV pažeidimams.
• Korektiškai apsaugotos (izoliuotos) vietos ir tinkamas slėgis mažina riziką.
• Montavimas, slėgio bandymai ir energijos efektyvumo projektavimas padeda užtikrinti sistemų saugumą ir sumažinti eksploatacines išlaidas.

Santrauka: PEX vamzdžiai gali sprogti dėl užšalimo, per didelio slėgio, cheminio ar UV poveikio bei netinkamo montavimo. Tinkamas projektavimas, šilumos izoliacija, slėgio bandymai ir optimizuotos jungiamųjų detalių charakteristikos leidžia pasiekti saugią ir energiją taupančią vandentiekio sistemą.

Duomenų lentelė: svarbiausi parametrai
