Šlaitų tvirtinimas geotekstile ir geokoriais

Šlaitų pažeidimai, kai nesuformuotas paviršius nuolatos patiria lietaus poveikį, yra itin dažnas atvejis. Lietaus vanduo, ypač stiprių liūčių metu, skalauja šlaitus ir formuoja griovelius bei erozines vagas, kurios neleidžia stabilizuotis grunto paviršiui. Norint efektyviai spręsti šlaitų erozijos problemą, būtina naudoti specializuotus sprendimus, tokius kaip geokoriai.

Šlaitų sutvirtinimas - tai procesas, kurio metu siekiama užtikrinti šlaito stabilumą ir apsaugoti jį nuo erozijos. Tai ypač svarbu vietovėse, kur šlaitai yra veikiami kritulių, vėjo ar kitų aplinkos veiksnių. Viena iš efektyviausių metodų šlaitų sutvirtinimui yra geotekstilės ir geokorių naudojimas.

Pirmiausia būtina atlikti nuoseklius šlaito tvarkymo darbus, kad būtų užtikrintas ilgalaikis jo stabilumas ir atsparumas erozijai. Iš naujo suformuojami šlaito kontūrai, atstatomas tinkamas jo kampas. Po šių žingsnių atliekamas šlaito paviršiaus presavimas, kuris neleidžia gruntui laisvai judėti.

Geotekstilės sluoksnis dedamas po geokoriu, tam, kad vanduo neplautų geokorio tvirtinimo, o šlaito kontūrai liktų nepakitę. Nėra tikslo dėti brangią ir storą geotekstilę, užtenka 100-160g/m2 parametrų. Laikui bėgant augalų šaknys peraugs geotekstilę ir taip papildomai sutvirtins šlaitą.

Geokorys (kitaip geocelės) - tai trimatė korinė struktūra, sujungta į polimero tinklą. Šis korinis polimerinis tinklas skirtas armavimui, užpildant korio ertmes biria medžiaga (smėliu, asfalto skalda, nukastu gruntu). Korinė armavimo sistema užtikrina užpildo stabilumą bei tolygų paskirstymą viso ploto paviršiumi. Būtent toks armavimo metodas sutvirtina sluoksnį ir suteikia grindinio sluoksniui standumo.

Geokorio montavimo procesas tikrai paprastas. Kiekvienoje pakuotėje yra du vienetai geokorio. Geokorys klojamas ant paviršiaus. Kraštuose jis tvirtinamos smaigais. Rekomenduojama pradėti tvirtinti nuo kampų ir judėti link centro. Smaigai parduodami atskirai, tad įsigydami geokorį, nepamirškite pasirūpinti ir smaigais.

Geokorys tarpusavyje jungiamas išilgai arba šonu. Iš mūsų patirties pats pigiausias ir efektyviausias tvirtinimo būdas naudojant plastikinius užtrauktukus, kurių galima nebrangiai įsigyti bet kokioje statybos reikmenų parduotuvėje.

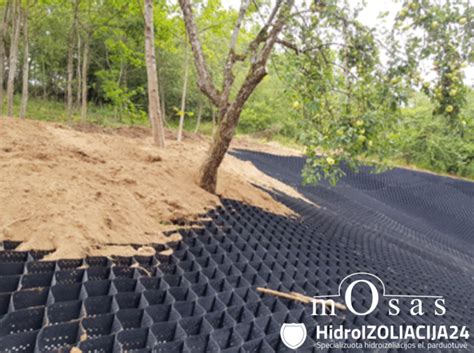

Uždėjus geokorį ant paruošto šlaito paviršiaus, jo vidinės ląstelės kruopščiai užpildomos augaliniu arba gruntiniu sluoksniu, siekiant sukurti tvirtą ir stabilų pagrindą. Užpildytame augaliniame ar gruntiniame sluoksnyje galima barstyti žolės sėklas, sodinti dekoratyvinius augalus, kurie ne tik pagyvins aplinką, bet ir padidins šlaito estetinę vertę. Kuo greičiau sužels veja, tuo tvirtesnis bus paviršius.

Kaip alternatyvą galima naudoti skaldos akmenukų užpildus, kurie suteikia papildomą tekstūrą ir stabilumą paviršiui.

Dažnai susiduriama su šlaitų problema, kai lyjant lietui šlaito forma keičiasi - prasideda slinkimo procesas. Šio proceso raida priklauso nuo daugelio veiksnių, tokių kaip gruntiniai vandenys, lietaus vanduo, sniegas, žmonių veiksmai ir t.t. Šie veiksniai trukdo susiformuoti augaliniam sluoksniui, kuris yra vienas iš tvirto šlaito indikatorių.

Geosintetinį priešerozinį tinklą rekomenduojame naudoti ne didesnio nei 60° statumo šlaitams. Tinklas yra užpilamas gruntu įspaudžiant jį į tinklą, tai ilgainiui suformuoja natūralią šaknų sistemą, kuri apsaugo nuo šlaito slinkimo. Naudoti šį tinklą patartina, kai šlaitą ar krantinę norite apželdinti augalais.

Šlaito paviršiaus išlyginimas ir reikiamo grunto sluoksnio užpylimas yra svarbus dėl dviejų priežasčių - ant lygaus šlaito paviršiaus lengviau montuoti paklotą, o palikus nelygų paviršių ir jau suvešėjus augmenijai, gali matytis įdubimai ir prieš tai buvusios šlaito išgraužos.

Šlaitą rekomenduojama padengti 10 cm juodžemio sluoksniu, kuriame augmenija galės lengvai suvešėti.

Geokoriai (geocelės) - tai trimatė korinė struktūra, sujungta į polimero tinklą. Tai itin didelio tankio ir lankstumo perforuotos polietileno juostos, tarpusavyje sulydytos ultragarsiniu metodu, kad būtų suformuota korio struktūra, užtikrinanti maksimalų patvarumą, turinti puikias armavimo savybes bei užtikrinanti visas paviršiaus laidumo galimybes. Juostų perforavimas garantuoja tiek dirvožemio drėgmės cirkuliaciją, tiek stabilesnį korio elementų sukibimą tarp korio celių.

Kesa sutvirtinimo Sistema leidžia suformuoti naują kompleksinę struktūrą, pranokstančią patvarumu - tiek mechaninėmis, tiek geotechninėmis savybėmis. Kai užpildui skirta dirva suslegiama, susidaro šoninių celės kraštinių perimetro slėgis. 3D sutvirtinimo zonos konstrukcija sumažina šoninį slėgį. Tuo tarpu vertikalus užpildo slėgis sudaro didelę kraštinių apkrovą, padidindamas darinio atsparumą. Būtent tai užtikrina armuoto paviršiaus tvirtumą, kuris:

• Sukurta standžią dangą / plokštę, užtikrinančią tolygų slėgio paskirstymą dideliame plote.
• Sumažina purios dirvos įdubimo riziką.
• Padidina atsparumą ir apkrovimo galimybes.
• Sumažina deformavimosi riziką.

Armavimas optimizuojamas gretimų celių atsparumo slėgiui sąskaita, naudojantis pasyvaus atsparumo savybėmis; šoninis celių užpildo plėtimasis apribojamas itin aukštu korio sistemos medžiagos patvarumu. Armavimas sutankina paviršių, taip garantuojant ilgalaikį efektą.

Klojant korinę sistemą, sekcijos yra sukabinamos viena su kita bei išklojamos tiesiogiai ant podirvio sluoksnio arba geotekstilės filtro, ištiesto ant gruntinio paviršiaus. Sekcijos ištempiamos klosčių principu, tempiant jas išorinio tempimo įrankiu. Ištemptos sekcijos padengia dešimtis metrų klojamojo paviršiaus, armuodamos paviršių šimtais atskirų celių, priklausomai nuo sekcijų matmenų ir celių dydžio. Tinkamai ištempus, celės užpilamos paruoštu užpildu (pvz. dirva, smėliu, skalda ar perdirbtomis medžiagomis) ir sutrombuojamos pneumatiniu slėgtuvu. Sutrombuotas paviršius dengiamas asfaltu ar pasirinktos rūšies skalda.

Geofix (geocelių) sistema yra idealus sprendimas visų tipų grunto stabilizavimui ir žemės tvirtinimui:

• Didelės apkrovos grindiniams - ženkliai sumažina įrengimo ir priežiūros kaštus tiesiant kelius, geležinkelius, uostų teritoriją, oro uostų nusileidimo takus.
• Šlaitų ir kanalų apsauga - sustiprina erozijos kontrolę ir drenažo sistemą.
• Dirvinėms atraminėms sienoms - greičiau sumontuojamos sutvirtintos sunkiosienos, užtikrinant aukštą seisminį atsparumą.
• Sąvartynams ir rezervuarams - padidina geomembranos apsaugą.

Kaip naudoti? Nuožulnaus šlaito formavimas ir tvirtinimas geokoriu:

Itin dažnas atvejis, kai kokiame nors objekte suformuotus šlaitus nuolatos plauna lietus. To pasekoje susiformuoja vandens išgraužtos vietos, o tai trukdo susiformuoti augaliniam sluoksniui. Be to paplaunamos žemės neretai užteršia aplinką molingomis nuosėdomis. Pirmiausia reikia sutvarkyti patį šlaitą. Panaudojant techniką yra sutvarkomas pats šlaitas: iš naujo suformuojami šlaito kontūrai, atstatomas šlaito kampas, aukštis ir pan. Paviršius supresuojamas.

Geotekstilė klojama daugeliu atveju, ji apsaugo šlaitą nuo vandens plovimo bei dalinai apsaugo nuo piktžolių ir kitų augalų. Tačiau laikui bėgant augalai praauga geotekstilę. Klojant geotekstilę pagrindinis tikslas - apsaugoti nuo tiesioginio vandens ir šlaito plovimo. Geotekstilė klojama jei geocelių užpildas gruntas arba juodžemis.

Agroplevelė - klojama retesniais atvejais, ji brangesnė, praleidžia vandenį, bet apsaugo nuo piktžolių. Jei geocelių užpildas birūs akmenukai, dolomitas ir pan. tada dedama agroplevelė.

Kokio aukščio geokorį (geoceles) pasirinkti? Aukštis 5cm, 7,5cm ar 10cm priklauso nuo paskirties ir rezultato ką norite padaryti. Jei nenorite didelio užpildo, ir jūsų sutvirtinamas objektas yra kada tvirto paviršiaus rinkitės mažesnio aukščio 5cm geokorį (geoceles). Jei norite užpilti storesniu grunto ar juodžemio sluoksniu, nes planuojate sodinti augalus, krūmus ar medelius rinkitės 7,5 ar 10 cm geokorį (geoceles). Jei paviršius nestabilus (minkštas) arba tvirtinate kelią, kur pilsite skaldą ar žvyrą rinkitės aukštą geokorį (geocelę) 10cm arba daugiau.

Kaip parinkti tinkamus smaigus? Jei gruntas kietas - naudokite 30-50cm smaigus, puriam gruntui parinkite 1 metro ilgio smaigus. Per ilgus smaigus galite patrumpinti specializuotomis replėmis.

Privalumai:

• Nesudėtingai įrengiama tinklinė sistema puikiai tinka tiek tolesniam paviršiaus apželdinimui negiliašakniais augalais (pvz. žole, vienmetėmis gėlėmis), tiek tvirtam bei itin stabiliam paviršiui užtikrinti.
• Profesionaliai paruoštas armuotas sisteminis pagrindas gali būti dengiamas žemėmis, žvyru, akmens skalda, betonuojamas arba užpildomas asfalto skalda.
• GeoFix paviršiaus sutvirtinimo sistema yra pagaminta iš saugios aplinkai medžiagos, turinti ISO ir TÜV sertifikatus.

Patvarumas: Tai puiki alternatyva tradiciniam žvyrkelių tiesimo metodui, kadangi užtikrina gerokai patvaresnį dangos paviršių, neleidžiantį viršutiniam žvyro dangos sluoksniui deformuotis ir sudaryti nuošliaužas šalikelių ir šlaitų srityse. Taigi, GeoFix sistema yra įžvalgi investicija, siekiant užkirsti galimybę šalikelės nuošliaužoms ir kelkraščių erozijai.

Atsparumas: Tai itin aukštos kokybės, standaus bei lankstaus polietileno juostos, sulydytos ultragarsiniu metodu, kad būtų užtikrintas ilgametis atsparumas atmosferos poveikiams - šalčiui, kaitrai ir sausrai, dirvožemio rūgštiniam poveikiui ir kitiems galimiems aplinkos faktoriams.

Natūralumas: Paviršiaus armavimas išsaugant natūralų žemės paviršiaus pralaidumą. Taigi, šlaitų sutvirtinimui, drenažo griovių ir stabilizuotų apželdintų paviršių formavimui GeoFix sistema yra puiki išeitis - išlaikoma natūrali dirvos drėgmės cirkuliacija ir gruntinių vandenų pralaidumas, nepažeidžiant bei puoselėjant ekosistemą, nesuardant gamtinių procesų aplink tikslinę teritoriją.

Geosintetinės medžiagos - tai sintetiniai, natūralaus pluošto gaminiai arba jų kompozitai, kurie yra gaminami iš įvairių žaliavų ir pasižymi itin plačiomis jų pritaikymo galimybėmis civilinės inžinerijos srityje. Šios medžiagos yra skirtos darbui kartu su gruntu. Geosintetikos paskirtis - pagerinti gruntų mechanines ir / ar hidraulines savybes bei suteikti statiniui papildomo stiprumo, stabilumo, padidinti jo tarnavimo laiką ir užtikrinti reikiamą statinio ilgaamžiškumą. Geosintetinių medžiagų panaudojimas leidžia išvengti didelių grunto ar betono įrengimo darbų ir taip ženkliai sumažinti į atmosferą išskiriamo CO2 kiekį.

Taikymo sritys:

• Keliuose ir kitose eismo zonose.
• Geležinkeliuose.
• Žemės darbuose pamatams ir atraminiams statiniams.
• Drenažo sistemose.
• Apsaugos nuo erozijos darbuose.
• Rezervuarų ir užtvankų statyboje.
• Kanalų statyboje.
• Tunelių statyboje.
• Kietųjų atliekų sąvartynuose.
• Skystųjų atliekų sulaikymo projektuose.

Neaustinės geotekstilės - tai iš polipropileno (PP), poliesterio (PET) ar antrinių žaliavų pagaminti gaminiai. Jie gaminami iš plonų polimerinių fibrų jas sujungiant mechaniškai smaigstymo adatomis būdu arba termiškai į vientisą gaminį. Neaustinės geotekstilės leidžia padidinti konstrukcijos tarnavimo trukmę atskirdamos gruntų sluoksnius ir taip puikiai praleisdamos vandenį. Taip pat jos yra puikus pasirinkimas siekiant apsaugoti plienines konstrukcijas ar hidroizoliacines medžiagas nuo galimo pradūrimo konstrukcijų statybos ir eksploatavimo metu.

Austinės geotekstilės - tai iš polipropileno (PP) ar poliesterio (PET) pagaminti gaminiai, kurie yra gaminami audimo ar pynimo būdu sujungiant gijas, juosteles ar siūlus į vientisą gaminį. Austinės geotekstilės gali būti vienodo stiprio tempiant abiejomis kryptimis arba vienos pagrindinės tempimo krypties. Austinės geotekstilės leidžia padidinti grunto konstrukcijos laikomąją gebą, tarnavimo trukmę armuodamos ir taip atskirdamos gruntų sluoksnius bei praleisdamos vandenį. Taip pat jos yra puikus pasirinkimas siekiant užtikrinti pylimų ar stačių šlaitų stabilumą.

Geotinklai - tai iš polipropileno (PP) arba poliesterio (PET) pagaminti gaminiai, kurie yra gaminami juostų suvirinimo, pradūrimo-tempimo arba pynimo būdu suformuojant taisyklingų akučių tinklą. Geotinklai gali būti vienodo stiprio tempiant abiejomis kryptimis arba vienos pagrindinės tempimo krypties. Geotinklai leidžia padidinti grunto konstrukcijos laikomąją gebą ir tarnavimo trukmę stabilizuodami ir / arba armuodami gruntų sluoksnius. Tai yra puikus pasirinkimas siekiant užtikrinti pagrindų stiprumą, nuosėdžių tolygumą, pylimų, stačių šlaitų ar atraminių statinių stiprumą ir stabilumą.

Geosintetinės užtvaros - tai mažo pralaidumo arba visiškai nepralaidi medžiaga, skirta apriboti skysčių pratekėjimą. Jos skirstomos į polimerines geosintetines užtvaras (geomembranas) ir molio geosintetines užtvaras (bentonito paklotus). Geomembrana yra lakšto formos medžiaga, pagaminta iš polietileno (PE), polipropileno (PP), polivinilchlorido (PVC) arba etileno propileno dieno monomero (EPDM). Bentonito paklotas yra geokompozitinė medžiaga, pagaminta sujungiant neaustinės geotekstilės, bentonitinio molio ir austinės geotekstilės sluoksnius į vieną gaminį smaigstymo adatomis būdu.

Šlaitų eroziją stabdančios medžiagos - tai iš sintetinio ar natūralaus pluošto (arba jų kombinacijos) pagaminta medžiaga. Ji gali būti suformuota į netaisyklingos formos trimatį tinklą, taisyklingos formos tinklą arba demblį. Šlaitų eroziją stabdančios medžiagos skirtos apriboti lietaus dinaminį poveikį bei paviršinio vandens tėkmės greitį šlaito paviršiuje, neigiamą vėjo poveikį naujai supiltam augaliniam gruntui. Netaisyklingos formos trimatis tinklas papildomai sutvirtina velėnos šaknų sistemą.

Drenažiniai geokompozitai - tai iš polipropileno (PP) pagaminti gaminiai, kurie susideda iš ekstruziniu būdu pagamintos šerdies ir neaustinės geotekstilės, pritvirtintos iš vienos ar abiejų gaminio pusių. Jie leidžia pakeisti tradicinius skaldos ar žvyro drenažo sluoksnius, užtikrindami puikų vandens ar dujų pralaidumą net esant dideliems slėgiams.

Asfalto armavimo medžiagos - tai itin didelio standumo iš stiklo pluošto arba plieno pagaminti geotinklai bei geokompozitai. Jos leidžia apsaugoti naujus asfalto dangos sluoksnius nuo pleišėjimo dėl senos asfalto dangos deformacijų, neigiamo atmosferos poveikio ir / ar prailginti dangos tarnavimo laiką esant nepakankamai laikomajai galiai.

Pavyzdžiai:
