Pagrindinė taisyklė, kuria vadovaujasi profesionalūs elektrikai ir projektavimo standartai, yra kabelių užimamas skerspjūvio plotas gofros viduje - neturi viršyti 40% bendro vidinio gofros ploto. Gofruoto plastikinio vamzdžio parinkimas kabelių instaliacijai dažnai klaidingai vertinamas „iš akies“, todėl tikslus skerspjūvio apskaičiavimas yra būtinas norint išvengti problemų montavimo metu: kabeliai užstringa posūkiuose, pažeidžiama išorinė izoliacija, o ateityje gali būti sunku pridėti papildomą laidą.
Remiantis pagrindiniais aspektais: skerspjūvio plotas, materi (medžiaga), lenkimo spindulys ir masė
1) Skerspjūvio plotas gofros viduje. Gofruoti vamzdžiai rinkoje klasifikuojami pagal jų išorinį skersmenį (Nominalų skersmenį). Svarbu suprasti, kad vidinis skersmuo lemia kabelių talpą ir šilumos nuostolius, todėl skaičiuojant rekomenduojama naudoti vidinį (prošvaisos) skersmenį. Tuo tarpu išorinį skersmenį žymiai paprasčiau nustatyti - tai yra dažniausiai naudojamas matavimo vienetas. NEC reikalavimai ir kiti standartai nurodo, kad vidinis skerspjūvio plotas turi neviršyti 40% gofros ploto.
2) Trintis, posūkių valdymas ir šilumos išsklaidos. Veriant kelis kabelius vienu metu, jie persipina ir sukasi; laidininkai kaista dėl srovės tekėjimo. Todėl skerspjūvio parinkimas turi užtikrinti tinkamą laidininkų judėjimą be trinties.
3) Saugus lenkimo spindulys. Kampuose gofra susispaudžia ir jos vidinis skersmuo lokaliai sumažėja. Pasirnkant lenkimo spindulį, rekomenduojama R ≥ 8 x gofos išorinis diametras. Staigūs kampai neturėtų būti naudojami.
4) Papildomi saugumo reikalavimai. Jei klojate gofrą po betonu (grindiniu šildymu) arba lauko savybėms pritaikytose konstrukcijose, rinkitės padidinto mechaninio atsparumo vamzdžius (750N arba 1250N klasės). Taip pat svarbu nepamiršti atskirai - neskirstyti UTP/FTP kabelių po vienu vamzdžiu su elektro maitinimo laidais.
Gofrų vamzdžių klasifikacija pagal dydį ir jų medžiagas
Visų gofruotų vamzdžių pasirinkimas remiasi jų sienelės storiu, išoriniu skersmeniu ir konstrukcijos medžiaga. Pagrindinės medžiagos: metaliniai/metal-plastiniai/variniai/nerūdijančio plieno tiekimo vamzdžiai. Žemiau pateikiama trumpa apžvalga, kaip skiriasi savybės ir taikymas:
- Metalas - dažniausiai plieniniai vamzdžiai: angliniai (pigūs, jautrūs plėtimui) ir nerūdijančio plieno (aukštas atsparumas korozijai, mažiau išsiplėtimas, aukštesnė kaina). Siūlės gali būti tiesios arba spiralės; riedėjimo vamzdžiai laikomi ilgaamžėmis ir atspariomis mechaniniam poveikiui, tačiau brangesni. Privalumai: nedidelis išsiplėtimas; atsparumas vandens smūgiams; veikimo temperatūra iki labai aukštų reikšmių. Trūkumai: korozijos jautrumas, sunkesnis montavimas, didelis svoris.
- Varis - brangiausias, bet išskirtinės kokybės. Platus temperatūrų diapazonas nuo -100 °C iki +250 °C; mažas išsiplėtimas; tarnavimo laikas iki šimto metų; aplinkai nekenksminga medžiaga; atsparus aukštam slėgiui. Trūkumai: cheminės reakcijos su kitomis metalinėmis dalimis gali sukelti koroziją; klajojančios srovės poveikis tarnavimo laikui.
- Metalo-plastikas (metalų-plastikas) - penkių sluoksnių konstrukcija su aliuminio sluoksniu viduje. Privalumai: atsparūs korozijai, lengva montuoti, beveik be nuotėkių, lankstūs; geras šilumos laidumo ir atsparumas temperatūroms iki +110 °C. Trūkumai: dėl ilgesnės plėtimosi linijos gali būti naudojant nereikalingų skirtumų; laikui bėgant gali prireikti papildomų laikiklių ir tvirtinimų. Tam tikrais atvejais gali būti pažeidžiami dėl neteisingo kampų kampų.
- Polipropilenas (PP) - naudojamas išoriškai dengiantiems bei vandens tiekimo sistemoms; išorinis skersmuo ir sienelės storis žinomi, padeda apskaičiuoti vidinį skersmenį. Svarbu: DN - vidinis praėjimo skersmuo.

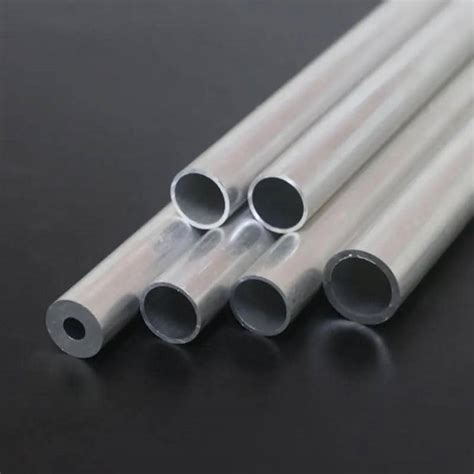

Informacijos apie vamzdžių dydžius užfiksuota daugelyje skirtingų paveikslų (1-4 nuotraukos), todėl atsižvelgdama į konkretų projektą, kiekvienas projektas gali būti pritaikytas individualiai. Reikšminga yra tai, kad pirmosios atšakos ir grįžtamosios linijos jungtys rekomenduojama įrengti iš šildymo katilo tik metalinės dalys.
Kokie skaičiavimo principai taikomi šildymo sistemų vamzdžių skersmeniui?
Gamybos metodai ir technologijos skiriasi priklausomai nuo vamzdžių formos (stačiakampiai, kvadratiniai) ir specifikacijų. Pagrindiniai principai, kuriuos reikia suprasti skaičiuojant vamzdžio skersmenį, yra šie:
- Privaloma įvertinti šilumos perdavimo poreikius, šilumos nuostolius ir srauto greitį. Reikia užtikrinti pakankamą aušinimo skysčio judėjimą visoje šildymo grandinėje.
- Kintant srauto greičiams (pvz., NAT vs PR) galima koreguoti skersmenį, siekiant subalansuoti sistemos efektyvumą ir energijos sąnaudas.
- Skerspjūvio skaičiavimus galima pristatyti formulėmis: V = l * S, kur V - tūris (m3), l - vamzdžio ilgis (m), S - skerspjūvio plotas (m2); o S = π * d^2 / 4, kur d - vidinis skersmuo (m). Tada skerspjūvis D gali būti išreikštas per D = sqrt(4S/π) arba išteklių plotą galima apskaičiuoti iš išorinio skersmens D, žinant sienelės storį.
- Prieš skaičiuojant, būtina konvertuoti matavimus į vienodas vienetes (metrus, kubinius metrus). Jei matuojama mm, dm, cm, reikia tinkamai konvertuoti į m.
Du pavyzdžiai iš praktikos pateikti čia, siekiant iliustruoti principus:
- Aušrinės ir vandens grindų šildymo sistemos tūrio skaičiavimas: naudoti V1 = 60 litrų (krosnies gaubtas), V2 = 4 x 8 x 0,36 L (radiatorių sekcijų tūris), V3 = π * l * d^2 / 4 su d = 13,2 mm, l = 90 m. Gautos vertės: V ≈ 83,8 L. Procentinis dalis vamzdžiuose ~15% visos sistemos tūrio.
- Namų radiatorių ir vamzdžių išmatavimai: išorinis skersmuo 114 mm, sienelės storis 4,5 mm, vidinis skersmuo d = 105 mm, skerspjūvio plotas S ≈ 8659 mm2, fragmentų ilgio bendra suma 8 m, tūrio dalis V ≈ 69,3 dm3 (L). Gauta vertė rodo, kad dideliems radiatoriams reikia didesnio aušinimo skysčio tūrio.
3 užduotis pateikia dar vieną pavyzdį apie PP vamzdžių ilgio apskaičiavimą fragmentams, atsižvelgiant į kreivumą ir kampus, kuris gali padidinti faktinį ilgį apie 10-15% palyginti su tiesiu segmentu. Taip pat išsamiai pateikiama, kaip apskaičiuoti vamzdžių ilgius grindų šildymo projektams, įskaitant planą ir vamzdžių skaičiavimą pagal m2 ir kilimėlių išdėstymą.
Praktiniai patarimai ir svarbios nuorodos
- „Nesvarbu, kokiais vamzdžiais sistema aprūpinta, rekomenduojama įrengti pirmąsias atšakas ir grįžtamosios linijos jungtis iš šildymo katilo.“
- „Tinkamos jungtys ir montavimas - raktiniai žodžiai.”
- Kai planuojate šildymo sistemą, svarbu įvertinti: hidrodinamiką, slėgį, skysčio tekėjimo greitį, ir į kuriuos komponentus įeina radiatoriai bei kolektoriai.
Žiūrėkite vaizdo įrašą, kuriame paaiškinama, kaip teisingai apskaičiuoti šildymo sistemos vamzdžių skersmenį:
Vamzdžių skaičiavimas ir praktiniai pavyzdžiai
Prieš skaičiuodami, įvertinkite: trijų tipų skersmenis - išorinis, vidinis ir sąlyginis (DN). Vidinis skersmuo būtinas kabelių užimtumui įvertinti; išorinis skersmuo - pagal kurį pasirenkamas maksimalus palaikymo dydis, ir sienelės storis - pagal duomenų lenteles. Duomenys apie vamzdžių tipą ir skersmenis naudojami norint nustatyti gll.
Naudingas patarimas eksperimentinėje ar komplikuotoje sistemos dalyje: kai hidraulinė dalis yra intensyvi ar paslėpta, rekomenduojama atlikti sistemos tūrio matavimą praktiniu būdu - išpilant skystį ir matuojant tikrojo tūrio dydį. Tokiu atveju visos sistemos tūris gali būti tikslesnis ir leidžiantis tikslingai suplanuoti užpildymo kiekius bei būsimas atsargas.
Konkrečios skaičiavimo formulės ir jų taikymas
- Skerspjūvio plotas: S = π * d^2 / 4
- Tūris vieno vamzdžio: V = π * l * d^2 / 4
- Bendras vamzdžių tūris iš kelių segmentų: V = V1 + V2 + V3, kur V1 - krosnies tūris, V2 - radiatorių sekcijų tūris, V3 - vamzdžių vidinis tūris
- Vamzdžio skersmens aptikimas iš skersmens ilgio santykio: D = L / π, kur L - perimetras
Šis metodų derinys leidžia tiksliau įvertinti skerspjūvį ir užtikrinti teisingą kabelių įrengimą per gofrą, taip pat įvertinti šilumos perdavimą ir energijos efektyvumą. Taip pat atsižvelkite į tai, kad skaičiavimai gali būti sudėtingi bei priklausomi nuo konkrečios sistema ir jos išvestinių komponentų, todėl rekomenduojama naudoti patikimas duomenų lenteles ir standartų rekomendacijas, pvz., NEC nurodymus skaičiuojant skerspjūvio plotą gofoje.
