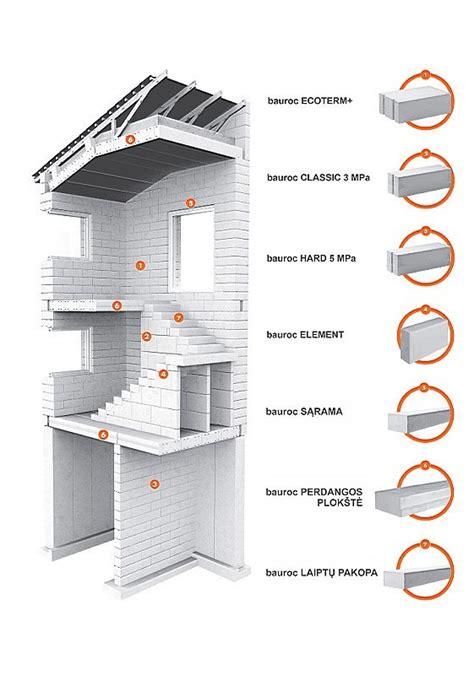

Nuo šiol yra galimybė pastatyti namą naudojant gaminius vien tik iš akytojo betono. bauroc perdanga yra armuotas gaminys pagamintas iš akytojo betono, kuri naudojama perdengimams, kaip laikantis ir šilumą izoliuojantis elementas. Perdangos plokštės Be 600 mm pločio plokščių, bauroc gamina ir siauresnes 300 mm pločio plokštes, skirtas naudoti tarp dviejų 600 mm pločių lubų plokščių arba kaip kraštinę plokščių. Armuojant perdangas iškarto suteikiamos tam tikros laikančiosios savybės. Perdangos atitinka EVS-EN 12602:2008 standarto reikalavimus. Perdangos laikomoji galia sudaro 4 kN/m². Draudžiama trumpinti perdanga, kadangi gaminio galuose yra išdėstyti ankerio strypai, kurie suteikia numatytas laikančias savybes. Kanalizacijos ir ventiliacijos angas rekomenduojama projektuoti siūlėse tarp perdangų. 100 mm nuo perdangos krašto išdėsta zona, kurioje leidžiamas gręžimas angų vamzdžių instaliacijai per perdangą. Montuojant perdangą ant sienos konstrukcijų iš akytojo betono minimalus besiremenčio paviršiaus ilgis yra 90 mm. Atskirais atvejais, kai besirementis paviršius yra mūras ar metalinė konstrukcija, atrėmimo ilgis gali sudaryti 75 mm. Projektuotojas, skaičiuojantis besiremenčio paviršiaus plotą, turi atkreipti dėmesį į technines medžiagų charakteristikas bei apkrovos dydį. Kaip matyti brėžinyje, ant išilginių perdangos šonų išdėstyti skirtingų dydžių grioveliai. Montuojant perdangas būtina atkreipti dėmesį, kad visos perdangos būtų dedamos lygiai, perdangų sandūroje dideli grioveliai turi sutapti su mažais, kaip parodyta brėžinyje. Užbaigus perdangų montavimą, į siūles ir perdangos galus sudėti atitinkamo dydžio armatūrą, o siūlės užpildomos betonu, tokiu būdu suformuojamas monolitinis sutvirtinimo žiedas, kuris sustiprina bauroc perdangos panelę kaip vientisą ir tvirtą konstrukciją. Armatūros diametrą ir jos išdėstymą sprendžia projektuotojas. Bauroc plokštės tinkamos naudoti tiek perdangoms, tiek uždengimams. Perdangos plokštė gali būti montuojama kampu, taip pat galima montuoti gulščiai bei naudoti dvišlaičio stogo montavimui kaip laikomąją ir šilumą izoliuojančią konstrukciją. Tokio stogo montavimas yra daug greitesnis bei padeda sutaupyti išlaidas medinėms sijoms. Dar svarbiau - sujungimas su siena nereikalauja jokių sudėtingų sprendimų. Galima paminėti ir tai, jog perdangų plokščių sujungimo mazgų sprendimai pasižymi paprastumu, nesusidaro šalčio tilteliai, o ir pati konstrukcija tampa orui nepralaidi.
Kiauromųjų perforuotųjų perdangų įvadas
Kiaurymėtosios įtemptojo gelžbetonio plokštės - tai dar vienas aktualus elementas statybose. Dauguma žmonių, kurie domisi ar bent kiek žino apie statybas, yra susidūrę su kiaurymėtosiomis perdangomis. Šios plokštės naudojamos dengti dideles angas, kuomet yra mažas aukštis konstrukcijoje. Perforuota įtempto betono plokštė suprojektuota ir pagaminta nepertraukiamo formavimo būdu pagal kliento pateiktą grindų planą. Perforuotos plokštės naudojamos luboms, stogams ir sienų pertvaroms montuoti pramoniniuose, administraciniuose ir komerciniuose pastatuose, švietimo įstaigose ir gyvenamuosiuose pastatuose. Iš anksto įtempta gelžbetoninė perforuota plokštė turi gerą standumą ir ekonomišką skerspjūvį. Nominalus gaminio plotis yra 1200 mm, tačiau lakštą galima išilgai supjaustyti į siauresnes juosteles. Standartinis lentos galas yra vertikalus, tačiau lentos galą galima pjauti įstrižai arba žingsnis po žingsnio. Plokštė pagaminta iš paprasto C 45/55 arba C 50/60 betono, sutvirtinta įtemptais plieniniais vieliniais lynais ir išdėstyta įtempimo zonoje. Taip pat perforuotoje plokštėje angas galima suformuoti pagal atitinkamų klientų brėžinius, tačiau reikia įvertinti angų skaičių ir jų skerspjūvio matmenis. Standartinė perforuotos plokštės atsparumo ugniai trukmė yra 60 minučių.
Perforuotų plokščių paskirtis ir taikymas
Perforuotos plokštės naudojamos mūro, monolitiniuose ir karkasiniuose pastatuose, taigi plokštę galima atremti ant mūro, monolitinių sienų, gelžbetonio ar metalinių sijų. Numatytasis plokštėms naudojamo betono aplinkos lygis yra X0. Perforuota įtempto betono plokštė suprojektuojama ir pagaminama pagal užsakovo pateiktą grindų planą. Plokštė naudojama luboms, stogams ir sienų pertvaroms montuoti pramoniniuose, administraciniuose ir komerciniuose pastatuose, švietimo įstaigose ir gyvenamuosiuose pastatuose. Iš anksto įtempta plokštė turi gerą standumą ir ekonomišką skerspjūvį. Nominalus gaminio plotis 1200 mm, tačiau galima išilgai supjaustyti. Plokštė pagaminta iš C40/50 arba C50/60 betono, sutvirtinta įtemptais plieniniais lynais ir išdėstyta įtempimo zonoje.
Gamybos ir matmenų įvairovė
Gaminamos standartinės plokštės plotis - 1200 mm. Nuo šiol yra galimybė pastatyti namą naudojant gaminius vien tik iš akytojo betono. Bauroc perdanga yra armuotas gaminys iš akytojo betono, naudojamas perdengimams kaip laikomosios ir šilumos izoliacijos elementas. Brėžinyje atskleidžiama, kad išilginių perdangos šonų išdėstyti skirtingų dydžių grioveliai. Taip pat pateikiama informacija apie tai, kad plokštės montuojamos atsakingai: sandūros turi sutapti, o po užpylimo visa siūlė užpildoma betonu. Užbaigus montavimą siūlės užsandarinamos silikoniniu arba akriliniu hermetiku.
Brėžiniuose taip pat akcentuojama, kad kai perdanga montuojama ant sienos iš akytojo betono, minimalus besiremenčio paviršiaus ilgis yra 90 mm, o kai besiremia mūras ar metalinė konstrukcija - 75 mm. Projekto autorius turi atkreipti dėmesį į technines medžiagų charakteristikas bei apkrovos dydį. Armatūros išdėstymas ir skersmens pasirinkimas sprendžiami projektuotojo. Perdangos plokštės puikiai tinkamos tiek perdangoms, tiek uždengimams. Jas galima montuoti kampu arba gulščiai, naudoti dvigubo nuolydžio stogo konstrukcijai kaip laikomąją ir šilumą izoliuojančią dalį. Sujungimas su siena nereikalauja sudėtingų sprendimų, o perdangų sandūros ir mazgai pasižymi paprastumu, nesusidaro šalčio tilteliai ir konstrukcija yra orui nepralaidi.
Montavimo ir technologijos detalės
Montavimo reikalavimai ir priemonės: perdangos plokštės montuojamos ant išlyginamosios neopreno juostelės, pritvirtintos prie laikančiosios konstrukcijos. Prieš montuojant sienos plokštes, reikia patikrinti atraminio paviršiaus lygumą. Atrėmimo paviršiui lyginimas atliekamas naudojant plastmasines ar metalines išlyginimo plokšteles-tarpiklius. Minimalus perdangos plokštės atraminio paviršiaus ilgis: ant mūro - 10 cm, betono ar metalo - 8 cm. Skirtingų pločių plokščių sandūrų sutapimas ir išilginių griovelių derinimas užtikrina vientisą konstrukciją. Išilginės plokščių siūlės atitvirtinamos užpildant betonu ir įrengiant armatūrą.
Žiemą montuojant plokštes, būtina nešalinti sniego ir laikytis griežtų betonavimo sąlygų: esant didelem šalčiui, vietą reikia uždengti ir šildyti; siūlės turi būti armuojamos ir užpildomos betonu. Plokščių galuose esančios kiaurymės užpildomos plastikais, dažnai 50 mm ilgio kamšteliais. Paprastai plokštės nereikalauja papildomo remonto ar atramų, išskyrus plokštes su angomis ir išėmomis, kurių dydžiai viršija tam tikras ribas.
Sienų tipai iš gelžbetonio ir jų taikymas
Vienas iš pagrindinių segmentų - viensluoksnės sienos, kurios gali būti laikomos apkrovas, savarankiškai tvirtinamos prie konstrukcijos ar naudojamos kaip apdailos elementai. Dažniausiai tai 100 - 300 mm storio sienos iš C25/30 betono, armuotos dviem armatūriniais tinklais. Maksimalus siūlomas aukštis siekia iki 3,80 m, o sienos gali būti gaminamos iki 4 m aukščio; transportavimas dažnai reikalauja specialių sprendimų. Gaminant sienas galima įrengti nišas radiatoriams ar kitoms comunicacijoms, o projektavimas turi atsižvelgti į ugniai atsparumą ir statybos aplinką.
Geležbetoninės sienos gali būti vientisos arba su šilumos izoliacijos sluoksniu (SW). Sudedamos ant specialių smūginiu vibro stalų, užtikrinančių lygiu paviršiumi. Fasadinės gelžbetoninės sienos plokštės gali būti su įvairia fasado apdaila. Sienų jungimai su langų ar durų anga gali būti suformuoti iš paliktų nišų arba specialių detalių. Tarp sieninių plokščių montuojama trosinė kilpa, per kurią praveriamas armatūrinis strypas ir siūlė monolitinama.
Statybinė praktika ir atliktos patirtys
Pagal nuomotojo schemą sienų ir perdangų montavimas gali būti vykdomas naudojant nuomojamus klojinus ir klojinių alyvą. Klojinių surinkimas, sandarinimas ir perdangos armavimas gali užtrukti kelias dienas, tačiau patirtis ir konstruktyvūs sprendimai leidžia sumažinti laiką bei resursus ateityje. Sienų ir perdangų aparatai gali būti transportuojami horizontaliai arba stumdomi. Projektavime svarbu maksimaliai racionaliai padalinti sienas į atskirus elementus ir vengti kelių didelių angų viename gaminyje. Kelių skirtingų plačiu ir aukščiu gaminių derinimas reikalauja kruopštaus planavimo, tačiau įmanomas naudojant modernias klojininių sistemų sprendimus.
Perdangos tipo sprendimai dažnai įtraukiami į projekto planus: vienos sluoksnės arba kompozicinės sienos, su galimybe įrengti radiatorių nišas ar įrengti į sienas kitus komunikacinius kanalus. Sienos gali būti gaminamos kaip transportuojamos horizontaliai, todėl maksimalūs gaminio gabaritai yra: plotis iki 12 metrų, aukštis iki 3,80 metro. Sienų svoris rekomenduojamas iki 10 tonų, o kranų keliamoji galia - optimali optimizavimo dalis planavimo procese.
Gamybos technika atliekama su specialiomis įrangomis, o sienos ir perdangos plokštės dažnai gaminamos pagal užsakymą, atsižvelgiant į specifinius projektinius reikalavimus. VPL tipo plokštės gaminamos nepertraukiamo formavimo būdu, naudojama vokiečių firmos Weiler ir suomių Elematic įranga, su C40/50 betonu ir iš anksto įtemptais plieniniais lynais. Standartinės plokštės plotis - 1200 mm, o šio tipo plokštės gali būti paruoštos nestandartiniams matmenims.
Santraukos dalys ir praktiniai patarimai
- Perdangos plokštės montuotos ant neopreno juostelių - užtikrina lygią apkrovą ir lengvą eskaluotę.
- Sandūros užpildomos smulkiagrūdžiu betonu; minimalus betono stiprumas siūlėms - C20, bet rekomenduojama C25-C30.
- Žiemą būtina apsaugoti nuo šalčio - šildyti vietas, uždengti, užpildyti siūles ir kiaurymes betonu.
- Konstrukcijos laikomos tik su tinkama armatūra ir mazgų projektavimu, kuris sprendžia projektavimo inžinierius.
- Gelžbetoninės sienos gali būti vienasluoksnės arba su šilumos izoliacijos sluoksniu ir turi laikyti apkrovas bei užtikrinti priešgaisrinę saugą.
UAB „Aruodas“ siūlo naujas perdangos plokštes ir kitus gelžbetoninius gaminius Lietuvos rinkai, bei teikia montavimo ir projektavimo sprendimus, kurie užtikrina kokybę ir efektyvumą visoje statybos grandinėje. Taip pat pateikiama informacija apie sąramas, laiptus ir kitus gelžbetoninius elementus, kurie gali būti pagaminti pagal individualius užsakymus.
