Siukslines išmetimo vamzdžio skersmuo: kaip teisingai matuoti ir pasirinkti

Šiame straipsnyje nagrinėjama išmetimo vamzdžio skersmens tema: kaip tiksliai išmatuoti išorinį ir vidinį skersmenis, ką reiškia DN, De ir Dg, ir kaip šie dydžiai lemia vamzdžių pasirinkimą skirtingose aplikacijose. Pateikiami praktiniai patarimai, į ką atsižvelgti projektuojant išmetimo sistemas bei drenažo ir vamzdynų žymėjimo ypatumus pramonėje.

Vamzdžių skersmenų žymėjimo pagrindai

DN reiškia vardinį vamzdžio skersmenį, kuris nėra nei išorinis, nei vidinis skersmuo, o dažnai sutinkamas kai kurių medžiagų žymėjimo standartas; Dn dažnai naudojamas formuoti santykį su angliškais vienetais. De išorinis vamzdžio skersmuo (OD) atskleidžia sienelės storio įtaką ir plačiausiai naudojamas besiūlių plieninių ar plastikinių vamzdžių žymėjime, kai reikia tiksliai nurodyti išorinį dydį kartu su sienelės storu. Dg yra retai naudojamas ir dažnai nepastebimas, tačiau kai kuriose rinkose vis dar matomas tam tikrų gamintojų formatuose.

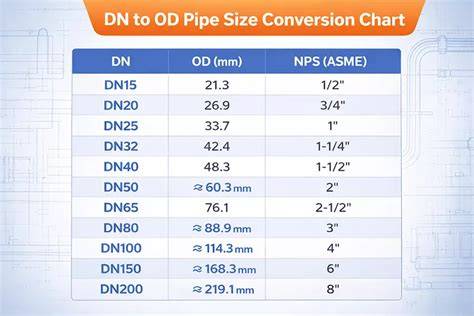

Šias žymas dažnai galima rasti šiuose deriniuose: DN15, DN20, DN25, DN32, DN40, DN50, DN80, DN100, ir pan. De - išorinis skersmuo, pavyzdžiui De25×2.5 mm, De32×3 mm, De40×4 mm. Dažnai DN naudojamas plieniniams vamzdžiams ar kitiems, o De - plastikiniams ir kai kuriems plastikiniams/plastikiniams deriniams su sienelės storio informacija.

Kaip teisingai matuoti išmetimo vamzdžio dydį

1. Išorinio skersmens matavimas: išmetimo vamzdžio išorinis skersmuo (OD) matuojamas nuo vieno išorinio krašto iki priešingo išorinio krašto. Šis dydis svarbus suderinamumui su duslintuvais, katalizatoriais ir galutiniu išmetimo antgaliu. Išorinis skersmuo apskaičiuojamas tiesioje, plokščioje vamzdžio dalyje, toli nuo vingių.
2. Vidinis skersmens matavimas: kai kalbama apie vidinį skersmenį, dažnai pritaikomi skirtingi standartai priklausomai nuo medžiagos: gelžbetonio/keraminių vamzdžių atveju - vidinis d (d230, d380 ir pan.), o plastikinių vamzdžių atveju - skersmens matmenys dažnai išreiškiami pagal gaminio standartą ir gali būti D × sienelės storis (pvz., D108 × 4, D159 × 4,5 mm).
3. Palyginimas tarp DN ir De: DN yra nominalusis skersmuo ir dažnai taikomas vandens/dujų perdavimo plieniniams vamzdžiams; De - išorinis skersmuo ir sienelės storis. Jei projektuoja plastikinius vamzdžius, skersmens žymėjimas gali būti kitoks ir atitinka gaminio standartą.
4. Praktiškas ženklinimas vietoje: iki 20-25-32-50 DN, De dažnai nurodomas tiesiog De su sienelės storio dydžiu, o DN - suvardinamuoju nominatoriumi. Praktikoje kai kuriose instaliacijose De žymėjimas naudojamas tik platesniuose vamzdynuose; plastikiniams vamzdžiams dažnai prioritetas - D × sienelės storis, o DN gali būti naudojamas kituose kontekstuose.

DN, De ir Dg santykiai, pasirinkimo patarimai

• De yra išorinis vamzdžio skersmuo; DN - vardinis (nominalusis) skersmuo; Dg - dažnai nenaudojamas, nors kartais sutinkamas Kinijos rinkoje ir techninėje literatūroje.
• Vandens ir dujų perdavimo plieniniams vamzdžiams, ketaus vamzdžiams - žymėjimas DN (pvz., DN15, DN50).
• Besiūlių plieninių / suvirintų plieninių vamzdžių, varinių, nerūdijančio plieno - dažnai nurodomas išorinis skersmuo × sienelės storis (D × s).
• Gelžbetonio/keraminių vamzdžių ir pan. - skersmens išreiškiamas vidiniu skersmeniu d (d230, d380 ir pan.).

Praktinėje statybos veikloje dažnai naudojami skirtingi žymėjimai: dviejų vamzdžių sujungimo būdai gali būti srieginis sriegis arba flanšo jungtis. Jei sujungti du metaliniai vamzdžiai iš skirtingų medžiagų, svarbu atsižvelgti galvaninių reakcijų riziką bei naudoti flanšus arba gumines sandarinimo izoliacines medžiagas siekiant išvengti korozijos ir taršos kontaktų.

Žymėjimo įvairovė plastikinių vamzdžių sektoriuje

Plastikinių vamzdžių žymėjimas inžineriniuose brėžiniuose nurodo skirtingas taisykles:

• Vandens ir dujų plieniniams vamzdžiams - nominalus skersmuo DN (pvz., DN15, DN50).
• Besiūliai plieniniai vamzdžiai, variniai, nerūdijančio plieno vamzdžiai - išorinis skersmuo × sienelės storis (D × t).
• Gelžbetonio/keraminių vamzdžių bei kitų - vidinis skersmuo d.
• Plastikinių - skersmens žymėjimas pagal gaminio standartą; kai projektuojant naudojamas nominalus DN, turi būti pateikta palyginimo lentelė su atitinkamais gaminio specifikacijomis.

Išmetimo vamzdžio skersmuo gyvenimo praktikoje

Nuo išmetimo sistemos dimensijų priklauso ne tik techniniai rodikliai, bet ir triukšmas, atsparumas korozijai, bei galutinė įrenginio veikimo kokybė. Siekiant optimalaus efektyvumo dažnai reikia išmatuoti OD ir pasirinkti tokį dydį, kuris užtikrintų tinkamą srauto valdymą, minimalų pasipriešinimą ir suderinamumą su kitais komponentais.

Praktiniai pavyzdžiai ir skaičiavimai

Pateikime trumpą eskizą, kaip naudoti pateiktą informaciją praktikoje. Tarkime, kūrėme drenažo sistemą, kurioje reikia įrengti konkretų vamzdį pagal nurodymus DN dydžiams. Taikant šias nuorodas galima pasirinkti tinkamą skersmens dydį, vengiant nereikalingų korekcijų vėliau diegimo metu.

Tinkama išmetimo vamzdžio dydžio pasirinkimo gairė

Teisingas dydis priklauso nuo motorinės galios, norimo išmetamųjų dujų srauto ir konkretų naudojimo pobūdį. Didesniems varikliams dažnai reikalingi didesnio skersmens vamzdžiai, siekiant išvengti didesnio pasipriešinimo ir užtikrinti efektyvų srauto įspūtimą. Mažesniems varikliams gali būti naudingos mažesnės skersmens parinktys, kurios gali pagerinti sukimo momentą ir užsiaurinti dujų srautą atitinkamai.

Skirtingose patalpose ir situacijose skirtingos rekomendacijos: tualetams ir vonios kambariams - mažesnės talpos ir mažesnio skersmens vamzdžiai; virtuvėms - didesnių skersmenų poreikis dėl didesnio atliekų ar nuotekų srauto; biurams ar skalbimo patalpos - vidutinio dydžio sprendimai. Taip pat svarbu atsižvelgti į paslaugų ir techninės priežiūros galimybes, ilgaamžiškumą bei galimą permontavimo ar plėtimo poreikį ateityje.

Papildomi aspektai ir įrankiai

Be vamzdžių dydžio, verta atsižvelgti į įrankius ir medžiagas, kurios pagerins valymo ir priežiūros procesus. Pavyzdžiui: alyvos filtrai ventiliacijos gaubtams, įvairių dydžių galvutės, replės, sriegikliai, matavimo įrankiai ir pan. Tokių priemonių dėka galima užtikrinti gryną ir patikimą išmetimo bei drenažo sistemą visose patalpose - nuo virtuvės iki garažo.

Pristatytos nuorodos ir praktiniai skaičiavimai

Šiame straipsnyje pateikta informacija grindžiama praktine informacija apie vamzdžių žymių sistemas, jų taikymą bei skaičiavimus. Pateikiamos pagrindinės gairės ir tipiniai skaičiavimai, kuriuos galima pritaikyti savo projektui. Įvairūs pavyzdžiai iš tekstų rodo, kaip skirtingi dydžiai ir žymėjimai įtakoja projektavimo sprendimus, o pasirinkimai turi būti patikrinti su specifikacijomis ir techniniais reikalavimais.

Techniniai santraukos punktai

• DN - nominalusis vamzdžio skersmuo; De - išorinis skersmuo; Dg - papildomas išorinis skersmuo su specifiniu ženklinimu Kinijoje (retai naudojamas).
• Vamzdžių žymėjimo taisyklės priklauso nuo medžiagos: plieniniai/metalinių vamzdžių - DN ar D × sienelės storis; plastikiniai - pagal gaminio standartą; gelžbetonio - d (vidinis skersmuo).
• Sujungimo būdai: sriegis arba flanšas; galutinis pasirinkimas priklauso nuo vamzdžių medžiagos ir jų tarpusavio sąveikos.
• Kai projektuoja drenažo sistemas ar nuotekų vamzdžius, svarbu atsižvelgti į minimalų izoliaciją ir tinkamą skersmens dydį, atitinkantį įrengimo vietą ir apkrovą.
