Privataus namo stacionarios vandens tiekimo sistemos išorinė dalis dažniausiai dedama į dirvą. Taip jis neužima vietos aikštelėje ir yra apsaugotas nuo mechaninių poveikių. Tačiau jis taip pat turi būti apsaugotas nuo žemos temperatūros šalčio metu. Ką daryti, kad žiemą vamzdynėje nesusidarytų užsikimšimų? Nepertraukiamam vandens tiekimui žiemą būtina vandens tiekimo sistemą izoliuoti žemėje. Požeminis vandens tiekimas užšąla dėl to, kad dirvožemio temperatūra pasiekia neigiamas vertes. Vienas iš būdų užkirsti kelią problemai - įrengti vamzdžius tokiame gylyje, kur minusinė temperatūra nepasiekiama. Jei šis reikalavimas nebuvo įvykdytas, reikia imtis kitų priemonių nepertraukiamo vandens tiekimo problemai išspręsti.
Vamzdynams tiesti virš užšalimo lygio gaminamos paruoštos šilumą izoliuojančios sistemos su gofruotu hidroizoliaciniu apvalkalu. Vandentiekio vamzdynų požeminėms atkarpoms surinkti vamzdžiai gaminami su išoriniu apsauginiu sluoksniu iš poliuretano putų, kuris apsaugo sistemą nuo užšalimo, o vamzdžius nuo korozijos. Leidžiama naudoti šilumą izoliuojančią putplasčio apvalkalą. Tačiau jis turi turėti patvarų ir pakankamai galingą hidroizoliacinį išorinį sluoksnį, nes putos sugeba sugerti ir praleisti vandenį pro poras. Hidro- ir šilumos izoliacijos problemas puikiai išsprendžia purškiamos poliuretano putos, kurias galima tepti sumontavus vandentiekio sistemą.
Pagrindinės norminių dokumentų nuostatos
Pagal taisyklių rinkinio SP 31.13330.2012 11.40 punktą paklotų vamzdžių gylis, skaičiuojant iki dugno, turi būti 0,5 metro didesnis už apskaičiuotą įsiskverbimo į žemę gylį esant nulinei temperatūrai. Tai būtina siekiant išvengti ledo kamščių susidarymo vamzdyne ir vamzdžių plyšimo tose vietose, kur vanduo kristalizuojasi, jo tūris didėja, kai jis užšąla.
Apskaičiuotas gylis, remiantis tų pačių taisyklių 11.41 punktu, turėtų būti nustatytas atliekant dirvožemio užšalimo izoliacijos lauko stebėjimus, taip pat vadovaujantis vamzdynų eksploatavimo tam tikroje teritorijoje patirtimi. Tokia informacija gali priklausyti hidrometeorologijos centrui arba organizacijoms, susijusioms su vandens tiekimu. Nesant lauko duomenų, būtina nustatyti gylį naudojant termotechninius skaičiavimus.
Pagal taisyklių sąvado SP 22.13330.2011 5.5.3 punktą standartinis sezoninio grunto įšalimo gylis, nesant ilgalaikių stebėjimų duomenų, turi būti nustatomas remiantis žemiau esančiame paveiksle pateiktais šiluminės inžinerijos skaičiavimais. Vidutinės mėnesio oro temperatūros reikšmės apgyvendintose Rusijos Federacijos vienetų vietose turėtų būti paimtos iš taisyklių rinkinio SP 131.13330.2012 5.1 lentelės.
Apskaičiuoto standartinio sezoninio dirvožemio užšalimo gylio vertė priklauso nuo jų tipo ir šios teritorijos šaltojo laikotarpio klimato ypatybių. Jei gauta vertė viršija 2,5 metro, taip pat kalnuotose vietovėse, kuriose smarkiai keičiasi reljefas, klimato ar inžinerinės-geologinės sąlygos, būtina nustatyti standartinį dirvožemio užšalimo gylį pagal D priedo formules.
Išorinio vandens tiekimo izoliavimo metodai
Yra daug būdų, kaip izoliuoti gatvių vandentiekio sistemą, esančią žemėje. Jei tiekiamas tik šaltas vanduo, tai dėl nedidelio temperatūrų skirtumo naudojamų medžiagų šilumos laidumas nėra toks svarbus, kaip jų patvarumas, stiprumas ar kaina. Karšto vandens tiekimui į kaimo namą centralizuotu tinklu izoliuojamos žemės trasos. Dėl didelio karšto vandens ir aplinkos temperatūrų skirtumo didelis dėmesys skiriamas medžiagos šilumos laidumui.
Paprastų technikų taikymas
Jei vamzdžiai yra beveik ant užšalimo zonos ribos, tada, norėdami pašalinti vandens tiekimo sustabdymo galimybę, galite atlikti paprastus veiksmus, kuriems nereikia didelių investicijų ir kvalifikuoto darbo. Pietiniams regionams, kur vandentiekis negilus, užtenka rudenį iškasti vamzdžius, uždengti aplinką tausojančia izoliacine medžiaga ir vėl užkasti tranšėją. Izoliacijai galite naudoti lapus, šiaudus, drožles ar pjuvenas. Jie turi mažą šilumos laidumą, tačiau iki kitos žiemos jie spės supūti žemėje, todėl šią procedūrą reikia kartoti kasmet.
Jei, remiantis skaičiavimais, vamzdžiai yra šiek tiek aukščiau už tą lygį, kuris užtikrina, kad sistema neužšąla, tada užuot gilinęs vandens tiekimą, problemą galite išspręsti pakeldami nulinę izotermą. Tai galima padaryti dviem būdais: padidinti dirvožemio sluoksnio storį pilant jį ant viršaus; izoliacijai naudokite iškritusį sniegą. Abiem atvejais žemės ar sniego juostos centras yra išilgai vandens vamzdyno, o jo plotis turi būti bent du kartus didesnis už vamzdžių gylį.

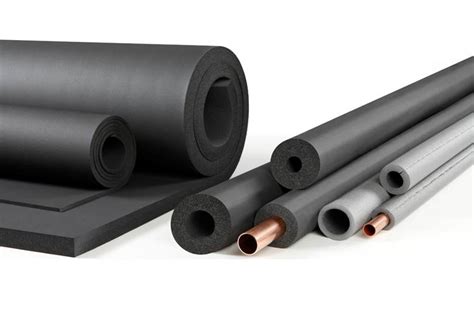

Kaip izoliuoti vandens vamzdžius
Šilumos izoliacijos dažai ir poliuretano putų purškimas
Vienas iš papildomų sprendimų, neleidžiančių užšalti žemėje esančios išorinės vandentiekio linijos, yra skysta arba purškiama šilumos izoliacija. Šis metodas leidžia patikimai, be siūlių ar šalčio tiltelių, apsaugoti sudėtingos geometrijos vietas, kurioms sunku naudoti standartines izoliacines medžiagas. Poliuretano putos yra skystos konsistencijos, apipurškiamos ant izoliuotų objektų. Ši medžiaga, turinti vieną geriausių šilumos laidumo rodiklių ir daugybę kitų teigiamų savybių, turi reikšmingą trūkumą: jai pritaikyti reikalinga speciali įranga.
Poliuretano putos yra viena geriausių izoliacinių medžiagų požeminiam vandens tiekimui. Tačiau jo purškimas yra technologiškai sudėtingas procesas, reikalaujantis brangios įrangos, saugos taisyklių laikymosi ir profesinių įgūdžių. Nesunku rasti įmonių, kurios užsiima izoliacija naudojant poliuretano putas, nes ji aktyviai naudojama įvairiose patalpose. Tačiau visi paslaugų teikėjai taiko apribojimus dėl minimalaus purškimo ploto, todėl vargu ar pavyks rasti įperkamą variantą vien dėl 10 ar 20 metrų vamzdyno.

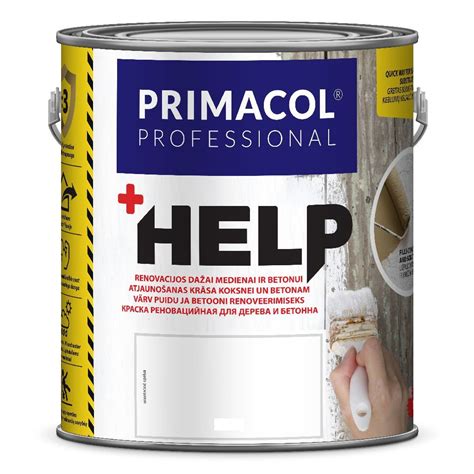

Purškiant galima tepti specialius šilumą izoliuojančius dažus vamzdžių izoliacijai, panašius į poliuretano putas. Jis parduodamas skardinėse, todėl šią procedūrą lengva atlikti patiems. Taip pat yra skystos formos parinktis, leidžianti dažyti santechnikos elementus įprastu teptuku.
Paruoštos izoliuotų vamzdynų sistemos
Paklausa sukuria pasiūlą, todėl rinkoje yra daug gatavų integruotų sprendimų termiškai izoliuotų vamzdžių ir jungiamųjų elementų pavidalu. Tai vamzdynai, apsupti izoliacija, kuri yra uždengta kietu arba lanksčiu apvalkalu. Yra ir vienvamzdžių, ir dvivamzdžių variantų, skirtų paruoštam sprendimui išorinių vamzdžių instaliacijų izoliacijai. Norint reguliariai tiekti šaltą vandenį, geriausias pasirinkimas yra konstrukcijos, kuriose yra plastikinių vamzdžių. Jie yra pigesni nei metaliniai ir pasižymi dideliu montavimo greičiu.
Izoliuoti HDPE vamzdžiai tiekiami ritiniais iki 200 metrų ilgio. Vandens tiekimo sistemų įrengimas jų pagrindu gali būti atliekamas su minimaliu jungčių skaičiumi. Jei kaip išorinis apvalkalas naudojama gofruota medžiaga, dujotiekį galima nutiesti nenaudojant kampinių jungčių.
Išorinio sluoksnio izoliacijos apsauga
Žemėje esančios vandentiekio sistemos apsauga nuo užšalimo turi savo specifiką. Medžiaga neturėtų visiškai ar iš dalies prarasti savo šilumos izoliacijos savybių veikiama išorės veiksnių. Atliekant išorinių sluoksnių izoliaciją ar remontą reikia atlikti brangius ir daug laiko reikalaujančius kasimo darbus, todėl reikia nedelsiant pasirūpinti, kad būtų išlaikytas apsauginės konstrukcijos vientisumas.
Požeminė vandens tiekimo sistema patiria dirvožemio spaudimą, todėl izoliacijai naudojama medžiaga gali būti sutraiškyta. Tai gali žymiai padidinti jo šilumos laidumą. Norint išvengti tokių pokyčių, naudojant didesnio skersmens vamzdžius arba specialius padėklus, būtina sukurti kietą išorinį apvalkalą.
Mineralinė vata yra higroskopinė ir gali būti trupinama nedideliu piršto pastangomis, todėl žemės sluoksnis suspaus medžiagą ir ji praras žemo šilumos laidumo savybę. Naudojant higroskopines medžiagas kaip vamzdynų šiluminę izoliaciją, būtina užkirsti kelią požeminio vandens, kuris visada yra žemėje, įtakos jiems galimybei, nepriklausomai nuo dirvožemio prisotinimo vandeniu.
Mineralinės ir stiklo vatos apsaugai naudojamos papildomos apsaugos priemonės - plastikiniai vamzdžiai, didesni už vandens vamzdžius, kas tuo pačiu išsprendžia izoliacijos griuvimo problemą. Norėdami sukurti hidroizoliacinį apvalkalą, taip pat galite naudoti šias medžiagas: valcuota aliuminio folija; sustiprinta (santechnikos) juosta; stogo veltinis; didelio tankio polietileno plėvelė.
| Produkto pavadinimas | Max. darbinė temperatūra | Max. darbinis slėgis | Medžiaga | Pajungimas |
|---|---|---|---|---|
| Uponor Ecoflex Thermo Varia Twin 2 x 25 x 2,3 / 140 | 95°C | 6 bar | PEXa | 2 x 25 mm |
| Uponor Ecoflex Thermo Varia Twin 2 x 32 x 2,9 / 140 | 95°C | 6 bar | PEXa | 2 x 32 mm |
| Terrendis Dvigubas izoliuotas vamzdis šildymo trasai 2 x 25 x 2,3 / 140 mm | 95°C | 10 bar | PEX | 2 x 25 mm |
| Terrendis Dvigubas izoliuotas vamzdis šildymo trasai 2 x 32 x 2,9 / 140 mm | 95°C | 10 bar | PEX | 2 x 32 mm |
| Uponor Wipex mova PN6 25 x 2,3 - G1 | Nenurodyta | 6 bar | Žalvaris | 25x1’’ |
