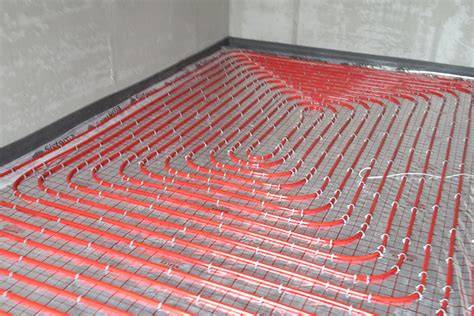

Grindinio šildymas yra vienas iš tų sprendimų, kurio svarbą žmogus dažnai supranta tik įsirengus arba renovuojant patalpas. Tinkamas vamzdžių žingsnis - tai raktas į tolygų grindų šildymą, komfortą ir efektyvias sąnaudas. Per tankus išdėstymas kelia didelį hidraulinį pasipriešinimą, didina vandens tūrį ir kainą, o per retas - sukuria vadinamąjį „zebrą“, kai grindys šilta tik ties vamzdžiu ir vėsesnės tarp jų.
Standartiniai žingsniai ir jų reikšmė
Rinkoje egzistuoja keli žingsnių pasirinkimai: 10 cm, 15 cm, 20 cm, 25 cm ir 30 cm. Kiekvienas jų turi skirtingas taikymo sritis ir naudą. 10 cm žingsnis leidžia maksimaliai tankiai išdėstyti vamzdžius, bet yra retas ir brangus. 15 cm - dažnas pasirinkimas vonios kambariuose ir koridoriuose. 20 cm - populiariausias Lietuvoje, tinkamas daugumai gyvenamųjų patalpų. 25-30 cm žingsniai skirti gerai izoliuotuose namuose arba kaip papildomas šildymas. Skirtingi žingsniai dažnai derinami kintamai: šalia išorinių sienų - tankiau (10-15 cm), centrinėse zonose - rečiau (20-25 cm).
Vamzdžio skersmens ir išdėstymo įtaka žingsniui
16-20 mm vamzdžiai yra dažniausiai naudojami namuose. 12 mm tinka tik mažiems plotams, o 25 mm - dideliems komerciniams objektams. 16 mm vamzdis tinka 15-25 cm žingsniams, maksimalus kilpos ilgis apie 80-100 m. 20 mm vamzdis suteikia galimybę kilpos ilgį išplėsti iki 120-150 m. Svarbu: vienoje kolektoriuje nereikia jungti labai skirtingų ilgių kilpų - tarp jų turėtų būti ne daugiau kaip 30-40% skirtumas, kad būtų užtikrintas hidraulinis balansavimas.
Grindų danga kaip svarbus veiksnys
Grindų danga turi didelę įtaką šilumos perdavimui. Plytelės ir akmuo geriausiai perduoda šilumą, todėl 20-25 cm žingsnis dažnai tinkamas su tokia danga. Laminatas ir medinės grindys sukelia sudėtingesnę situaciją: mediena blogas šilumos laidininkas, todėl gali reikėti tankesnio žingsnio arba aukštesnės vandens temperatūros. Tačiau didelė vandens temperatūra kenkia medienai, todėl patartina laikytis 35-40°C. Kiliminės dangos mažina šilumos atidavimą, todėl jų naudojimas gali būti ribojamas arba reikalingas puikus izoliacijos sluoksnis.
Izoliacijos svarba ir jos storis
Izoliacija atlieka būtį vaidmenį: ji neleidžia šilumai prarasti į apačią ar gruntą. Pirmojo aukšto patalpose patariama 10-15 cm izoliacijos, o tarpkambarių atveju - apie 3-5 cm. Jei grindys yra montuojamos ant grunto, šilumos varža turėtų būti ne mažesnė kaip 2,86 m²K/W. Temperatūrinių siūlių įrengimas atsiranda dėl betono plėtimosi; jos dažnai įrengiamos visu patalpos perimetru ir durų angose, o įprasta naudoti elastingas izoliacines medžiagas (pūsto polietileno juostos ~1 cm storio).
Kilimai, šilumos nuotėkio valdymas ir šilumos atidavimas
Kilimas grindyse gali būti ne tik dekoratyvus, bet ir reikšmingai įtakoti šilumos nuostolius. Jei grindų skersinis plotas yra didelis, svarbu įrengti temperatūrines siūles - jų vietai reikia skirti dėmesį, nes jos turi būti atkartotos grindų dangos. Šildymo konstrukcijoje viršutinis sluoksnis lemia šilumos atidavimą: didelis tankis (pvz., plytelės, marmuras, akmuo) leidžia didinti atidavimą, o kilimai gali jį žeminti.
Betono sluoksnio storis
Optimalus betono sluoksnis virš vamzdžio yra apie 4,5 cm, bendras sluoksnis virš izoliacijos - apie 6,5 cm. Jei naudojamas smėlio-betono priedas Retanol XTREME, galima pasiekti dar plonesnį sluoksnį - vos 30 mm virš vamzdžio, nors tai specifinė technologija ir neturi būti taikoma visais atvejais. Į betono masę dedami plastifikatoriai, kurie padeda išvengti oro burbuliukų susidarymo ir padeda tolygiai išlieti betoną.
Temperatūrinės siūlės ir jų įrengimo taisyklės
Betono plėtimosi poveikiui valdyti būtina įrengti temperatūrines siūles visu patalpos perimetru, durų angose ir, kai patalpos dydis viršija tam tikras ribas, skersai patalpos. Jei ploto yra daugiau nei 40 m², viena ar kelios siūlės būtinos. Ji taip pat būtina kai ilgio ir pločio santykis didesnis nei 2:1. Sienų ir grindų dangos sandara turi atkartoti siūlių vietas, kad būtų išvengta įtrūkimų dėl besiplėčiančio betono.
Šilumos nuostoliai, skaičiavimai ir projektavimas
Pradiniam projektavimui būtina įvertinti pastato šilumos nuostolius, pasirinkti vamzdžių skersmenį ir žingsnį, atsižvelgiant į grindų dangos šiluminę varžą. Projekto tikslas - užtikrinti tolygų šilumos pasiskirstymą ir patogų mikroklimatą. Dažnai naudojamos skaičiavimo programos (pvz., Rehau, Uponor, Wavin) padeda tiksliai apskaičiuoti žingsnį ir kontūrų tankį, atsižvelgiant į patalpų plotus, langų iškėlimą, izoliaciją ir grindų dangą.
Mišrios šildymo sistemos ir valdymas
Jei grindimis šildoma tik dalis patalpų, būtina, kad visame pastate cirkuliuotų dviejų temperatūrų vanduo. Dažniausiai tai reiškia maišytuvo naudojimą (trijų arba keturių eigų) su automatine pavara, kuri reguliuoja šildymo kontūro vandenį. Programuojami kambario termostatai arba reguliatoriai leidžia suderinti grindų temperatūrą su išorine oro temperatūra. Jei naudojamas šilumos siurblys arba kondensacinis katilas, radiatoriai gali būti didesni, o sistema - mažiau energijos vartojanti, bet gali būti brangesnė įrengimo išlaidos.
Naujausios praktikos ir rekomendacijos
- Projektuojant: įvertinti patalpos šilumos poreikį, izoliaciją, langų plotą, grindų dangos šiluminę varžą ir pasirinkti tinkamą kontūro tankį.
- Montuojant: laikytis skaičiavimo rezultatų ir technologijų; naudoti kokybiškus vamzdžius ir izoliaciją; užtikrinti teisingą kilpų ilgių balansavimą.
- Eksploatuojant: įrengti automatinį reguliavimą, siūlų įrengimą, bei avarinius ribotuvus. Pasirinkti tinkamą grindų dangą ir laikytis rekomenduojamų paviršiaus temperatūrų.
- Umnibus: grindys gali būti naudojamos ir vasaros metu grynių aušinti, bet tai reikalauja papildomo skaičiavimo ir valdymo.
Rekomendacijos praktikoje
Taikant dviejų temperatūrų sistemą, reikia užtikrinti laiką, kada vandens temperatūra kyla ar mažėja; rekomenduojama 25 °C pradinis temperatūros lygis, o aukštesnė temperatūra tik esant būtinybei. Taip pat svarbu užtikrinti, kad grindų pagrindas būtų visiškai išdžiūvęs prieš pradėdami šildyti ir kad dangos medžiagos būtų tinkamos su grindimis šildomomis.
