Šiluminė varža, sandarumas ir jų tarpusavio sąveika yra kertiniai veiksniai užtikrinant šilumos taupymą pastatuose. Straipsnyje apžvelgsime pagrindinius terminus, jų tarpusavio priklausomybę, praktinius skaičiavimus ir sprendimus, kuriuos verta taikyti siekiant efektyvios šilumos srautų kontrolės.
Kas yra šiluminė varža ir ką ji pasako
Šiluminė varža dažniausiai žymima raide R. Ji parodo, kiek medžiaga arba konstrukcija priešinasi šilumos srautui. Paprastai kuo didesnė R, tuo geresnės izoliacinės savybės. R apibūdina, kaip gerai medžiaga „sulaiko“ šilumą ir kaip ji atspari šilumos pratekėjimui per sluoksnį. R priklauso nuo dviejų pagrindinių dalykų: medžiagos šilumos laidumo koeficiento λ ir sluoksnio storio d.
Šilumos laidumas λ (lambda) parodo, kaip lengvai medžiaga perduoda šilumą. Mažesnis λ reiškia geresnę izoliaciją. Paprastai didesnis medžiagos tankis siejamas su mažesniu λ, tačiau tarp šalių gali būti išimčių. U reikšmė (šilumos perdavimo koeficientas) apibūdina, kiek šilumos praeina per visą konstrukciją ir yra svarbi vertinant vizualiai viso pastato energinį efektyvumą.
Kaip skaičiuojama šiluminė varža

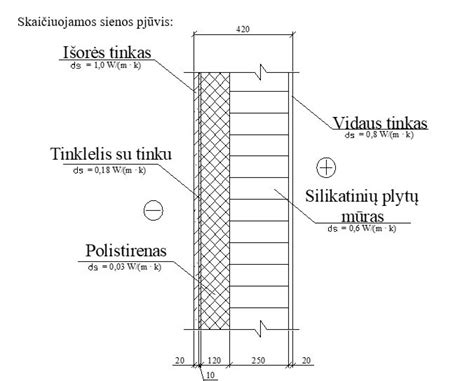

Šiluminė varža apskaičiuojama pagal paprastą formulę: R = d / λ, kur d - medžiagos sluoksnio storis (metrais), λ - jos šilumos laidumo koeficientas (W/m·K). Sienos atveju reikia sudėti visų medžiagų šilumines varžas, išskyrus tas, kurios yra už oro tarpo, nes apdailos medžiagų varža dažnai neskaičiuojama. Papildomą sienų šiluminę varžą sudaro vidaus tinko, sienos vidaus bei išorės paviršiaus varžos: R=0,01; R=0,13; R=0,13 atitinkamai.
Panevėžiuose ar kitose šalyse reglamentų tekstuose dažnai pateikiami šilumos perdavimo koeficiento (U) ir pastatų atitvarų šiluminės varžos norai. Vienas iš įprastų pavyzdžių yra atitvarų šilumos varža stogams 6,25 m²K/W, sienoms 5,00 m²K/W, perdangoms 4,00 m²K/W. Tačiau praktikoje svarbiausia yra ne tik „skaičiai“: tikroji šiluminė nauda priklauso nuo sandarumo, šalčio tiltų, drėgmės, įrengimo kokybės ir viso pastato būklės.
Kodėl sandarumas taip pat svarbus?
Šiluminė varža rodo, kaip gerai medžiaga ar konstrukcija nepraleidžia šilumos. Tačiau realiame pastate šiluma prarandama ne tik per medžiagas, bet ir per oro judėjimą. Jei konstrukcijoje yra plyšių, tarpų ar nesandarių vietų, šilta aplinka gali pasišalinti, o šaltas oras patekti į vidų. Todėl sandarumas ypač svarbus stoguose, mansardose, perdangose, langų ir durų jungtyse bei kitose sąlygose.
Šalčio tiltai ir jų įtaka
Šalčio tiltai - vietos, kuriose šiluma pasišalina greičiau nei aplinkinėse konstrukcijose (pamatai, cokolis, langų angokraščiai, gegnės, jungtys ir kt.). Net jei didžioji konstrukcijos dalis turi gerą šilumos varžą, šalčio tiltai gali reikšmingai sumažinti bendrą rezultatą. Todėl vertinant šilumos varžą būtina įvertinti ir šalčio tiltus bei jų išvengimo galimybes.
Drėgmė, garų barjeras ir šilumos varža
Drėgmė gali bloginti šiluminę varžą, ypač kai garų difuzija per garų barjerą yra prastai sureguliuota. Jei medžiaga blogai praleidžia vandens garus, vidiniame atitvaros paviršiuje gali susidaryti kondensatas, kuris vėliau skatina pelėsio augimą. Todėl svarbu įvertinti medžiagos garinę varžą ir užtikrinti tinkamą garų izoliaciją bei tinkamą drėgmės valdymą.
Medžiagos charakteristikos ir praktika
Termaizoliacinės medžiagos užima ypatingą vietą statybose. Populiariausios yra mineralinės vatos (akmens ar stiklo vata), polistireninis putplastis (EPS), ekstruzinis polistireninis putplastis (XPS), putų poliuretanas bei kitos medžiagos. Nusprendžiant, kokia medžiaga naudoti, reikia įvertinti ne tik šilumos laidumo koeficientą, bet ir mechanines savybes (tvirtumą, deformaciją, atsparumą gniuždymui), garų pralaidumą, atsparumą drėgmei, taip pat įrengimo kokybę ir ilgalaikį konstrukcijos stabilumą.
Dažnai rinkoje rašoma apie sąlyginį ilgaamžiškumo įtempį (deformaciją pagal storį) ir apie tai, kad didesnis storis ar mažesnis λ įtakoja kainą. Praktikoje brangiau gali būti plonesnės medžiagos su labai mažu λ, o EPS - dažnai laikoma konkurencingia medžiaga dėl tokio kompromiso tarp kainos ir efektyvumo. Pasirinkimas turi būti orientuotas ne tik į vieną rodiklį, bet į visą kontekstą: kur ir kaip medžiaga bus įrengiama, ar ji tinkama konkrečiai konstrukcijai, ar bus užtikrintas vientisas sluoksnis ir sandarios jungtys.
Poliuretano putos ir jų vaidmuo
Poliuretano putos dažnai pasirenkamos dėl galimybės purkšti vietoje, prisitaikant prie paviršiaus iššūkių, tarpinės nelygybės ir sudėtingų konstrukcijų. Atvirų ir uždarų porų putos skiriasi tankiu, garų pralaidumu, standumu ir tinkamomis vietomis. Todėl šilumos varžą vertinant būtina atsižvelgti ne tik į medžiagos skaičių, bet ir į tai, kaip ji bus įrengta konkrečioje konstrukcijoje.
Kosminė tiesa: ar vien storis užtikrina šilumą?
Kuo storesnis sluoksnis gali pagerinti šilumos varžą, bet realiame gyvenime vien storis ne visada sprendžia. Jei paliekami tarpai, atsiranda šalčio tiltai, medžiaga nepriglunda ar susidaro oro jungčių įtaka, realus efektas gali būti mažesnis už lūkesčius. Todėl svarbu užtikrinti vientisą sienos ar stogo sandarumo uždengimą, išvengti tarpiklių, o įrengimo kokybė turi būti aukšta.
Kokie veiksniai prisideda prie realaus komforto?
- R dydis (šilumos varža) - didesnis R reiškia mažesnį šilumos nuostolį per didelį plotą; tačiau realybėje reikia įvertinti sandarumo, drėgmės ir šaltųjų tiltų įtaką.
- Sandarumas - pašalina nereikalingą oro judėjimą, kuris gali iššalinti šiltą orą iš pastato ir įšaldyti paviršius.
- Drėgmė - neigiamai veikia šilumos varžą ir gali sukelti pelėsių riziką.
- Garų izoliacija - užtikrina, kad drėgmė neišsisklaidytų per atitvaras.
- Jungtys ir šiltinimo kokybė - svarbu užtikrinti, kad visas sluoksnis būtų vientisas, o šalčio tiltai būtų minimalizuoti.
Ką patartina įvertinti prieš pasirenkant sprendimą?
- Kuri pastato vieta praranda daugiausia šilumos;
- Ar konstrukcija sausa; ar yra šalčio tiltų;
- Ar yra oro judėjimas; ar atitvaros yra tinkamai sandarios;
- Ar šiltinama gyvenama erdvė ar nešildoma zona;
- Ar reikia garų izoliacijos ir ar paviršius tinkamas pasirinktai medžiagai;
- Kaip užtikrintas sluoksnio vientisumas ir kokia bus įrengimo kokybė;
- Kokia tikėtina kaina ir kur ji bus pagrįsta.
Ką turėtume žinoti apie įtrauktas nuotraukas ir konsultacijas?
Norint preliminariai įvertinti tinkamą sprendimą, naudinga turėti nuotraukas iš šiltinimo vietų, stogo ar perdangos konstrukcijų, sienų ar pamatų zonų, senos izoliacijos, vietų, kur jaučiamas šaltis, drėgmės ar pelėsio požymiai, konstrukcijų jungtis ir sunkiau pasiekiamas vietas. Taip pat svarbu nurodyti, ar pastatas yra gyvenamas ar ūkinis, ar patalpa šildoma, ir kokio rezultato tikimasi.
Keletas praktinių pastebėjimų apie kainas ir medžiagas
Grafikuose ir praktikoje matyti, kad kainos tiesiogiai priklauso nuo izoliacijos storio ir medžiagos λ. EPS dažnai siūlo gerą kainos ir našumo balansą, tačiau stiklo vata yra vertinama dėl ekologinių savybių ir geresnio garų pralaidumo kai kuriose vietose. Virtinant skaičius, kartais pirmenybė teikiama PIR arba kitoms lengvai įterpiamoms medžiagoms, kurios užpildo netolygias vietas, tačiau gali būti brangesnės. Reziume, svarbiausia ne tik varža, bet ir visa sistemos kokybė.
Tiksli formulė ir pavyzdys
Pavyzdys: norint parodyti, kaip skaičiuojama varža, įveskime: R = d / λ. Tarkim EPS70 storis 0,1 m (10 cm), λ ≈ 0,040 W/m·K. Tuomet R = 0,1 / 0,040 = 2,5 m²K/W. Jei toks sluoksnis dengia 100 m² ploto sienas, bendra šiluminė varža ir šilumos nuostoliai koreguojami pagal visą konstrukcijos visumą, įskaitant garų ir sandarumo komponentus.
Į ką atkreipti dėmesį renkantis sprendimą pagal visą pastatą
Šilumos varža vienoje vietoje gali būti aukšta, tačiau bendras pastato komfortas priklauso nuo viso kompleksinio sprendimo: sandarumo, šilumos nuostolių per šalčio tiltus, drėgmės lygio, tinkamos garų izoliacijos ir aukštos įrengimo kokybės. Todėl rekomenduojama vertinti ne tik atskirus skaičius, bet ir visos sistemos etiškumą bei ilgaamžiškumą.
Rekomendacijos dėl praktinio įgyvendinimo
- Pradėkite nuo pastato vietų, kuriose labiausiai prarandama šiluma: stogai, sienos, perdangos.
- Patikrinkite drėgmės lygį ir suplanuokite tinkamą garų izoliaciją bei vėdinimą.
- Pasirinkite šilumos varžos tikslą (R) atsižvelgdami į vietas ir šalčių tiltus, o ne tik bendrą auksinį skaičių.
- Užtikrinkite kokybišką įrengimą ir vientisą sluoksnio uždengimą be tarpo tarpų.
- Apskaičiuokite vieno m² kainą ir bendrąją projekto kainą priklausomai nuo pasirinktos medžiagos storio.
Keli praktiniai patarimai dėl techninių įvertinimų
- Nepakankamai vertinant garų pralaidumą gali kilti kondensato ir pelėsio rizika, netgi jei R skaičiai atrodo geri.
- Neatidėliokite dėmesio šalčio tiltams: jas reikia identifikuoti ir užkirsti kelią joms atsirasti.
- Maiste įsitikinkite, kad pasirinkta medžiaga tinkamai priglunda prie konstrukcijos ir neturi tarpsnių.
- Naudokite kompiuterines programas šilumos skaičiavimams, bet patikrinkite rezultatus praktiškuose matavimuose po įrengimo.
